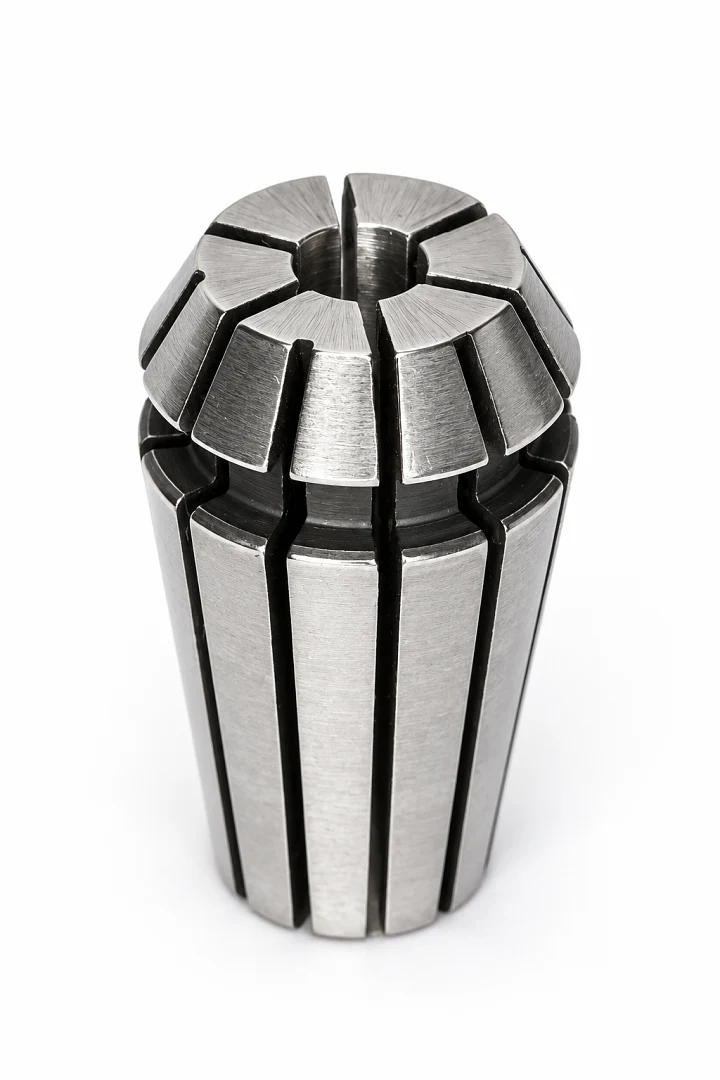

Цанга ER11 8 мм для шпинделя фрезерного верстата ЧПУ

Цанга ER11 8 мм розрахована на хвостовик 8 мм. Це цанга збільшеного розміру: за DIN 6499 найбільший хвостовик серії ER11 дорівнює 7 мм, а в цієї цанги отвір 8 мм. Її беруть під конкретний інструмент і ставлять для фрез по дереву з хвостовиком 8 мм: пазових, крайкових і фасонних, а також кінцевих фрез діаметром 8 мм. Зовнішній конус 8° і канавка під ексцентрикове кільце гайки такі самі, як у стандартних цанг ER11, тому цанга стає в той самий вал і ту саму гайку.

Сумісність

Цанга підходить до вала або патрона з конусом ER11, це вали шпинделів 800 Вт із корпусом 65 мм і частини шпинделів 1.5 кВт із корпусом 80 мм. Розміри цанги 11.5 x 18 мм однакові в усіх виробників, тому гайку й цангу можна брати від різних постачальників. Найбільший хвостовик серії ER11 за DIN 6499 дорівнює 7 мм.

Цанга ER11 на 8 мм затискає хвостовик від 7.5 до 8 мм. Це розмір поза стандартним рядом, тому перед роботою перевіряють, що хвостовик проходить крізь гайку й за цангу у вал на потрібну глибину.

Встановлення й затягування

Цангу спочатку защіпають у гайку до клацання, потім гайку накручують на вал, вставляють фрезу і затягують ключем. Хвостовик вводять не менше ніж на 12 мм, це дві третини довжини цанги. Типові моменти затягування задають для стандартного ряду ER11, а цанга 8 мм більша за нього, тому гайку затягують штатним ключем без подовжувача.

Догляд

Перед встановленням із цанги здувають стружку і протирають її зовнішній конус: пил у конусі дає биття сильніше, ніж допуск самої цанги, заявлений 0.015 мм. Зберігають цангу ER11 8 мм у тримачі, окремо від інших цанг, щоб не забити пелюстки.
