Цанга ER11 8 мм для шпинделя фрезерного станка ЧПУ

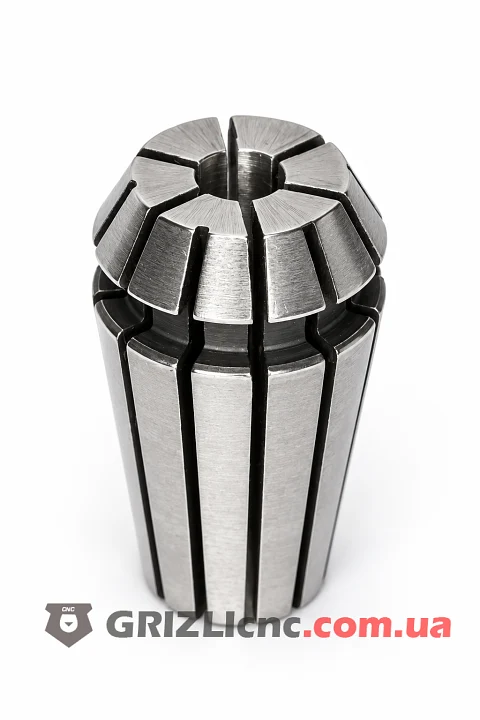

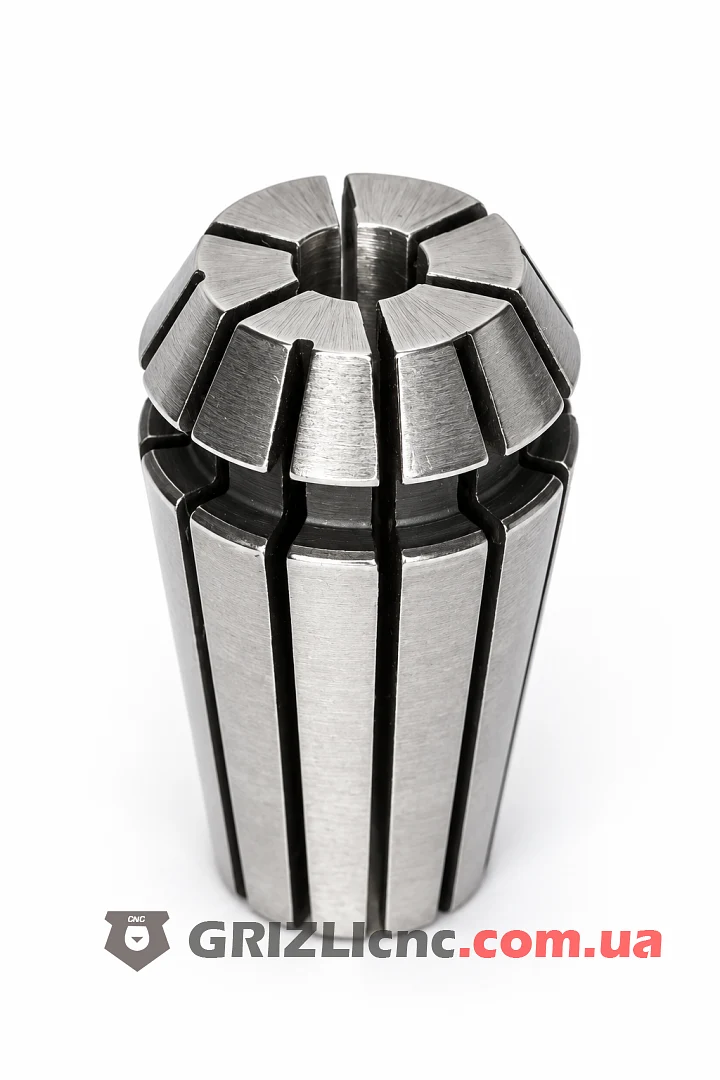

Цанга ER11 8 мм рассчитана на хвостовик 8 мм. Это цанга увеличенного размера: по DIN 6499 наибольший хвостовик серии ER11 равен 7 мм, а у этой цанги отверстие 8 мм. Её берут под конкретный инструмент и ставят для фрез по дереву с хвостовиком 8 мм: пазовых, кромочных и фасонных, а также концевых фрез диаметром 8 мм. Наружный конус 8° и канавка под эксцентриковое кольцо гайки такие же, как у стандартных цанг ER11, поэтому цанга встаёт в тот же вал и ту же гайку.

Совместимость

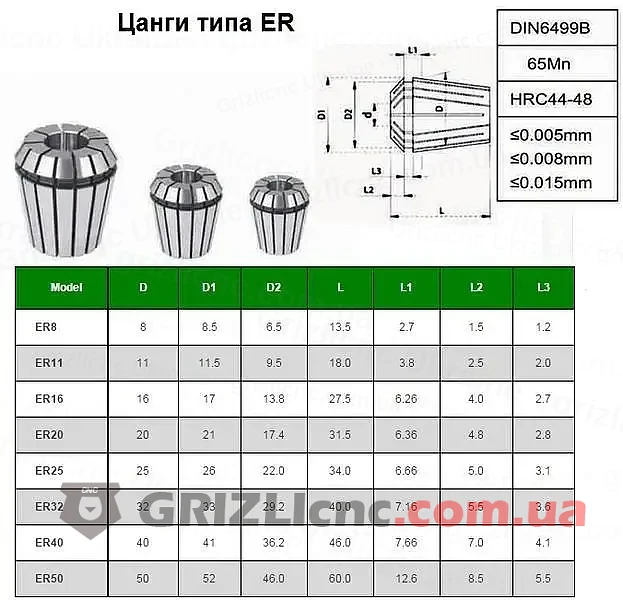

Цанга подходит к валу или патрону с конусом ER11, это валы шпинделей 800 Вт с корпусом 65 мм и части шпинделей 1.5 кВт с корпусом 80 мм. Размеры цанги 11.5 x 18 мм одинаковы у всех производителей, поэтому гайку и цангу можно брать от разных поставщиков. Наибольший хвостовик серии ER11 по DIN 6499 равен 7 мм.

Цанга ER11 на 8 мм зажимает хвостовик от 7.5 до 8 мм. Это размер вне стандартного ряда, поэтому перед работой проверяют, что хвостовик проходит через гайку и за цангу в вал на нужную глубину.

Установка и затяжка

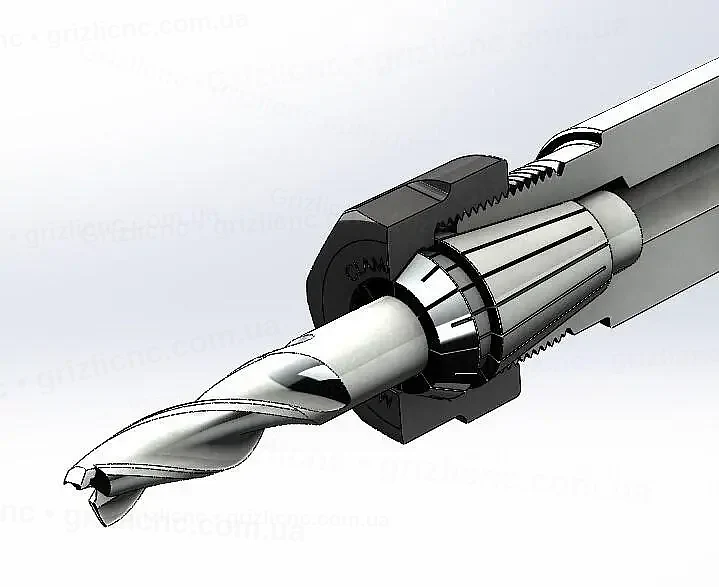

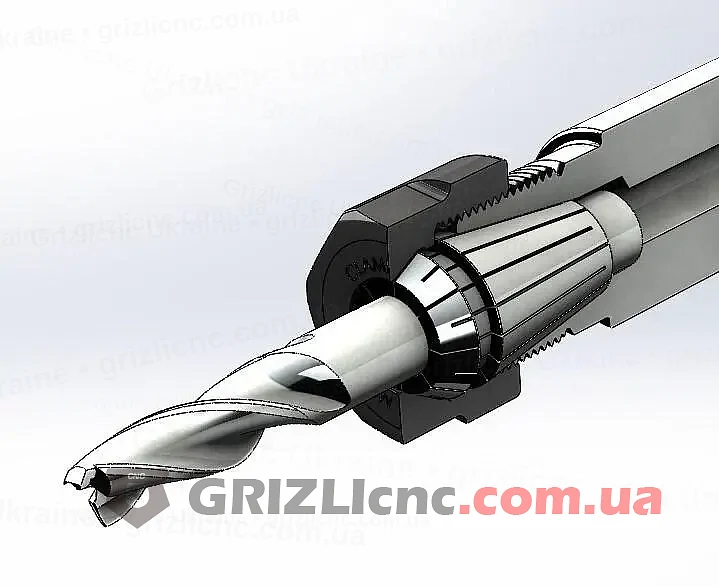

Цангу сначала защёлкивают в гайку до щелчка, затем гайку наворачивают на вал, вставляют фрезу и затягивают ключом. Хвостовик вводят не меньше чем на 12 мм, это две трети длины цанги. Типовые моменты затяжки задают для стандартного ряда ER11, а цанга 8 мм больше него, поэтому гайку затягивают штатным ключом без удлинителя.

Уход

Перед установкой с цанги сдувают стружку и протирают её наружный конус: пыль в конусе даёт биение сильнее, чем допуск самой цанги, заявленный 0.015 мм. Хранят цангу ER11 8 мм в держателе, отдельно от других цанг, чтобы не забить лепестки.
