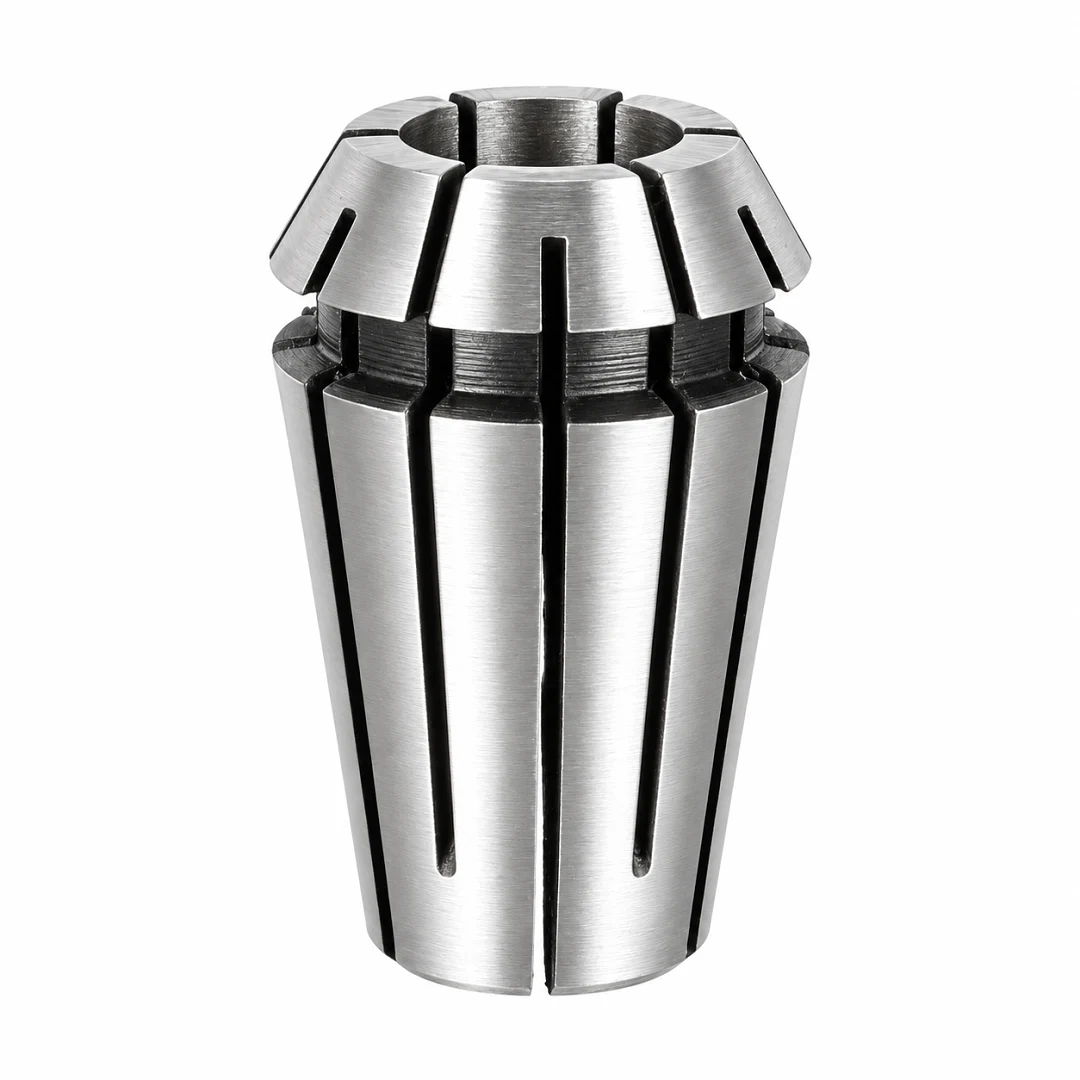

Цанга ER11 на 6 мм затискає у шпинделі фрезерного верстата ЧПУ хвостовик від 5.5 до 6 мм. Це стандартна розрізна цанга ER за DIN 6499 із зовнішнім конусом 8°, вона підходить до будь-якого вала й цангового патрона з конусом ER11 і до гайки ER11. Підходить для фрез із хвостовиком 6 мм: спіральних фрез для розкрою, 3D фрез і однозахідних фрез по алюмінію.
Хвостовик 5.75 мм ця цанга теж затисне, але з більшим биттям, ніж хвостовик 6 мм. Хвостовик від 5 до 5.5 мм не потрапляє ні в цю цангу, ні в цангу 5 мм, для нього беруть цангу проміжного розміру.
Сумісність

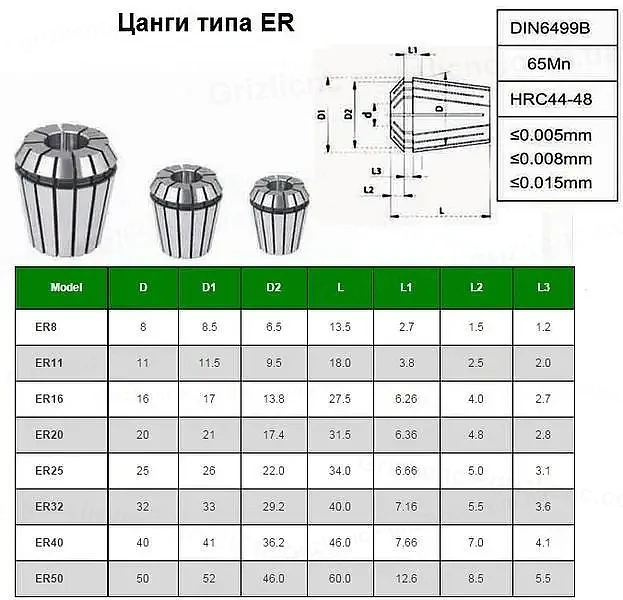

Цанга підходить до вала або патрона з конусом ER11, це вали шпинделів 800 Вт із корпусом 65 мм і частини шпинделів 1.5 кВт із корпусом 80 мм. Розміри цанги 11.5 x 18 мм однакові в усіх виробників, тому гайку й цангу можна брати від різних постачальників. Найбільший хвостовик серії ER11 за DIN 6499 дорівнює 7 мм.
Встановлення й затягування

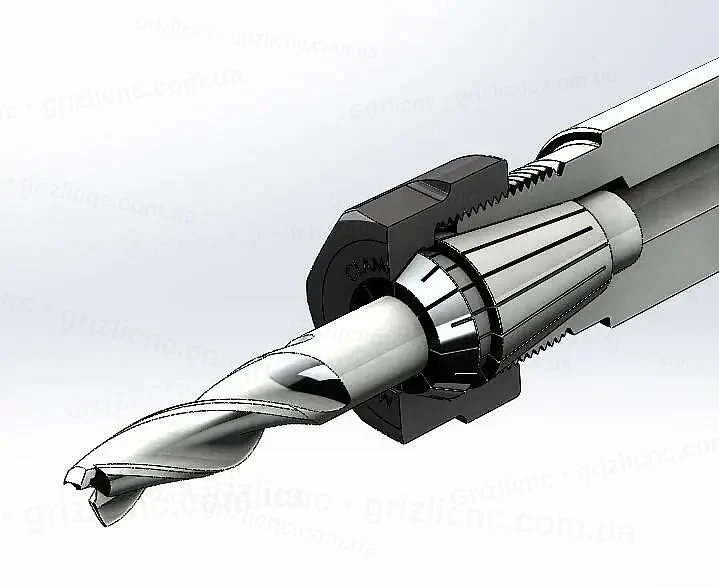

Цангу спочатку защіпають у гайку до клацання, потім гайку накручують на вал, вставляють фрезу і затягують ключем. Хвостовик вводять не менше ніж на 12 мм, це дві третини довжини цанги. Типовий момент затягування стандартної гайки ER11 для хвостовика 6 мм: 24 Н·м.
Биття і заміна
Биття цанги за характеристиками 0.015 мм. Якщо на фрезі 6 мм биття більше, перевіряють конус вала й гайку, потім міняють цангу. Цангу міняють і тоді, коли фреза прослизає за нормального затягування або на конусі видно натири.
