Цанга ER11 6 мм для шпинделя фрезерного станка ЧПУ

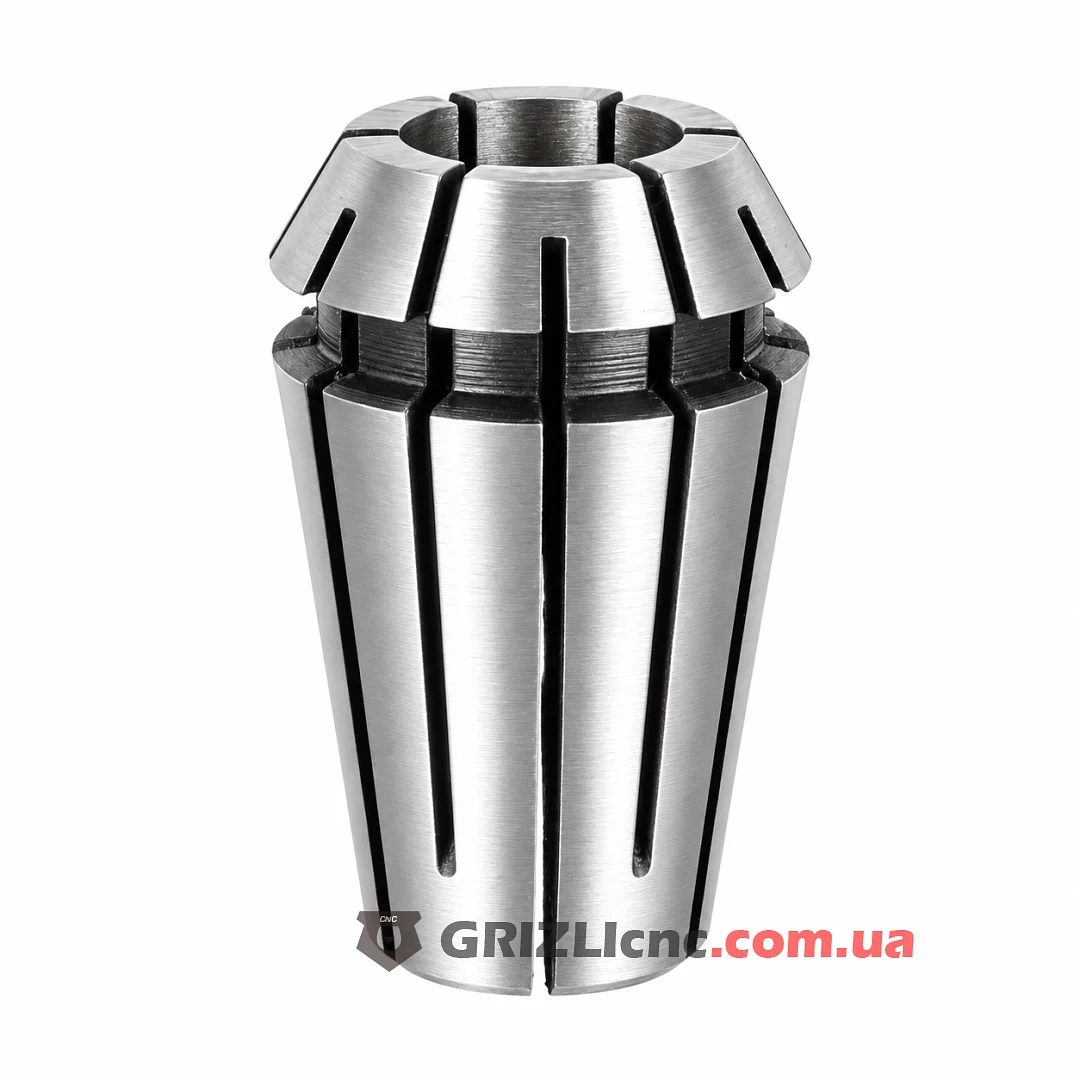

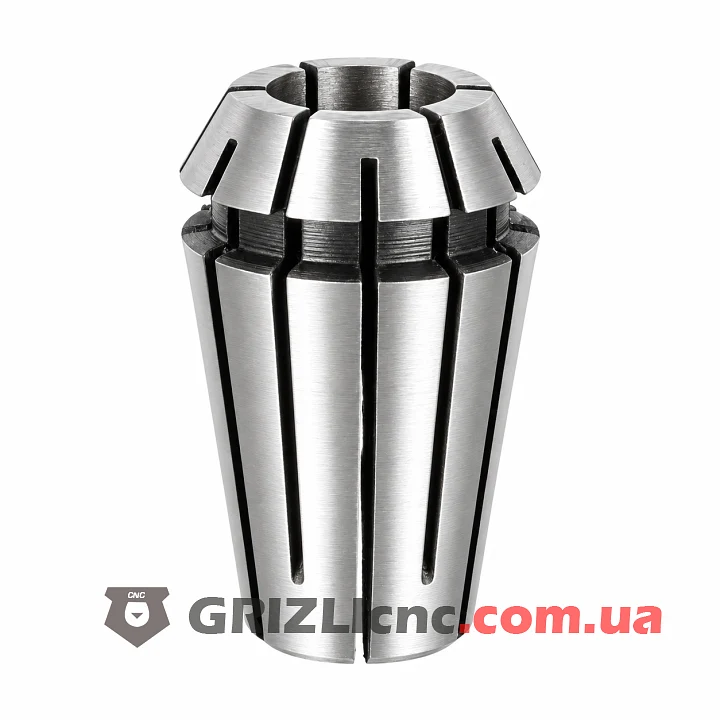

Цанга ER11 на 6 мм зажимает в шпинделе фрезерного станка ЧПУ хвостовик от 5.5 до 6 мм. Это стандартная разрезная цанга ER по DIN 6499 с наружным конусом 8°, она подходит к любому валу и цанговому патрону с конусом ER11 и к гайке ER11. Подходит для фрез с хвостовиком 6 мм: спиральных фрез для раскроя, 3D фрез и однозаходных фрез по алюминию.

Хвостовик 5.75 мм эта цанга тоже зажмёт, но с большим биением, чем хвостовик 6 мм. Хвостовик от 5 до 5.5 мм не попадает ни в эту цангу, ни в цангу 5 мм, для него берут цангу промежуточного размера.

Совместимость

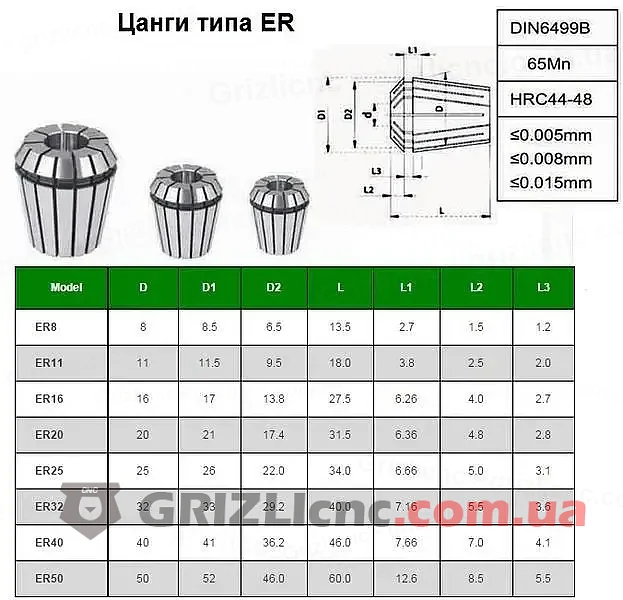

Цанга подходит к валу или патрону с конусом ER11, это валы шпинделей 800 Вт с корпусом 65 мм и части шпинделей 1.5 кВт с корпусом 80 мм. Размеры цанги 11.5 x 18 мм одинаковы у всех производителей, поэтому гайку и цангу можно брать от разных поставщиков. Наибольший хвостовик серии ER11 по DIN 6499 равен 7 мм.

Установка и затяжка

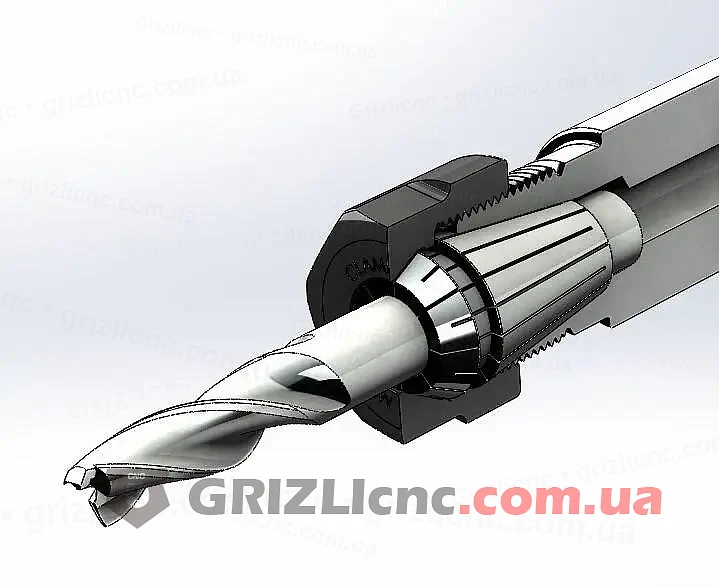

Цангу сначала защёлкивают в гайку до щелчка, затем гайку наворачивают на вал, вставляют фрезу и затягивают ключом. Хвостовик вводят не меньше чем на 12 мм, это две трети длины цанги. Типовой момент затяжки стандартной гайки ER11 для хвостовика 6 мм: 24 Н·м.

Биение и замена

Биение цанги по характеристикам 0.015 мм. Если на фрезе 6 мм биение больше, проверяют конус вала и гайку, затем меняют цангу. Цангу меняют и тогда, когда фреза проскальзывает при нормальной затяжке или на конусе видны натиры.
