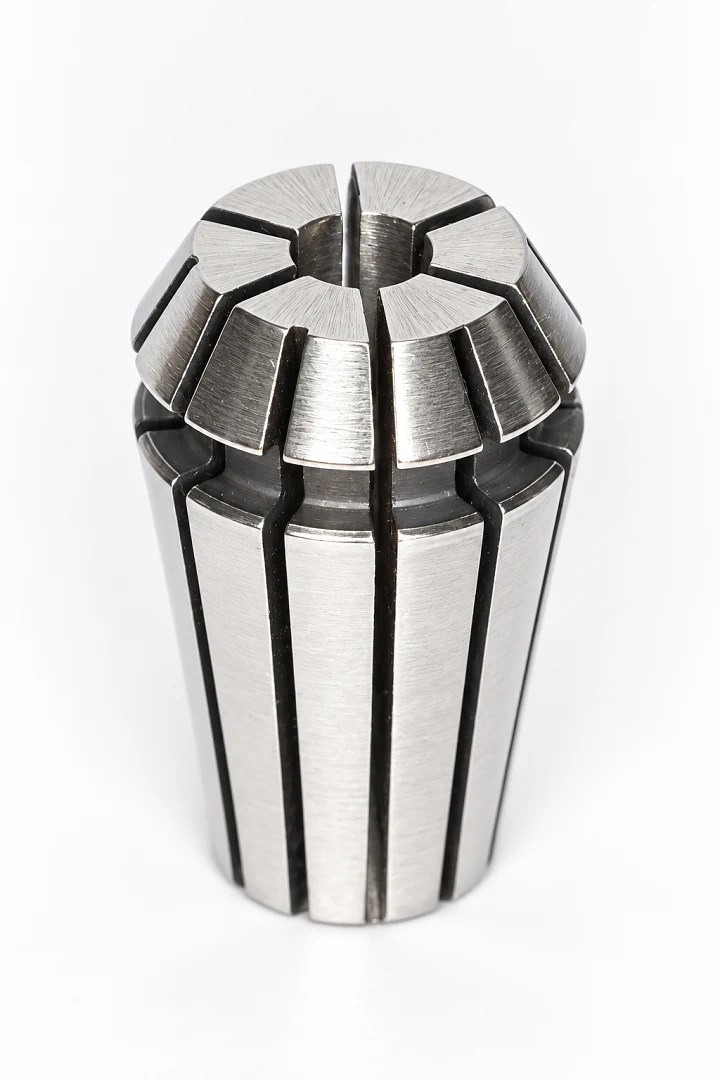

Цанга ER11 5 мм для шпинделя фрезерного верстата ЧПУ

Під хвостовик 5 мм у шпинделі з конусом ER11 ставлять цангу ER11 5 мм. Вона стискається по всій довжині й тримає хвостовик від 4.5 до 5 мм, найточніше на номіналі 5 мм. Її ставлять для фрез із хвостовиком 5 мм для розкрою фанери й МДФ і для пазів у пластику.

Хвостовик 4.75 мм ця цанга теж затисне, але з більшим биттям, ніж хвостовик 5 мм. Хвостовик від 4 до 4.5 мм не потрапляє ні в цю цангу, ні в цангу 4 мм, для нього беруть цангу проміжного розміру.

Для яких шпинделів

Цанги ER11 ставлять у вали шпинделів 800 Вт із корпусом 65 мм і частини шпинделів 1.5 кВт із корпусом 80 мм. Серія ER11 розрахована на хвостовики до 7 мм за DIN 6499, зовнішній діаметр цанги 11.5 мм, довжина 18 мм. Серію цанги визначають за шпинделем: цанга іншої серії в конус не стане.

Встановлення й затягування

Цангу спочатку защіпають у гайку до клацання, потім гайку накручують на вал, вставляють фрезу і затягують ключем. Хвостовик вводять не менше ніж на 12 мм, це дві третини довжини цанги. Типовий момент затягування стандартної гайки ER11 для хвостовика 5 мм: 24 Н·м.

Догляд

Перед встановленням із цанги здувають стружку і протирають її зовнішній конус: пил у конусі дає биття сильніше, ніж допуск самої цанги, заявлений 0.015 мм. Зберігають цангу ER11 5 мм у тримачі, окремо від інших цанг, щоб не забити пелюстки.
