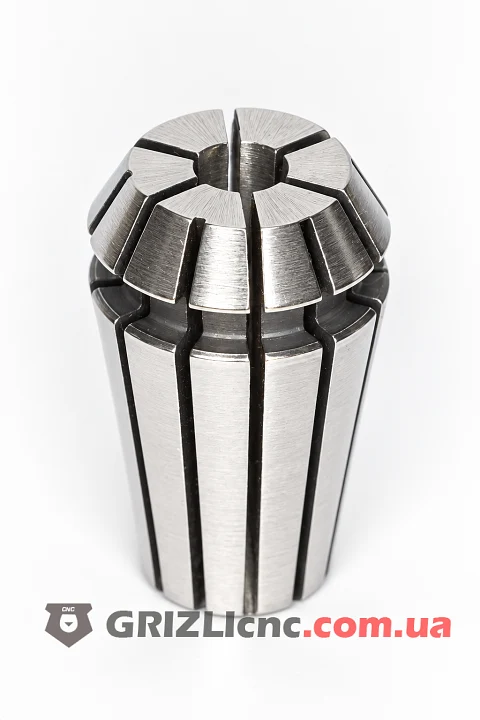

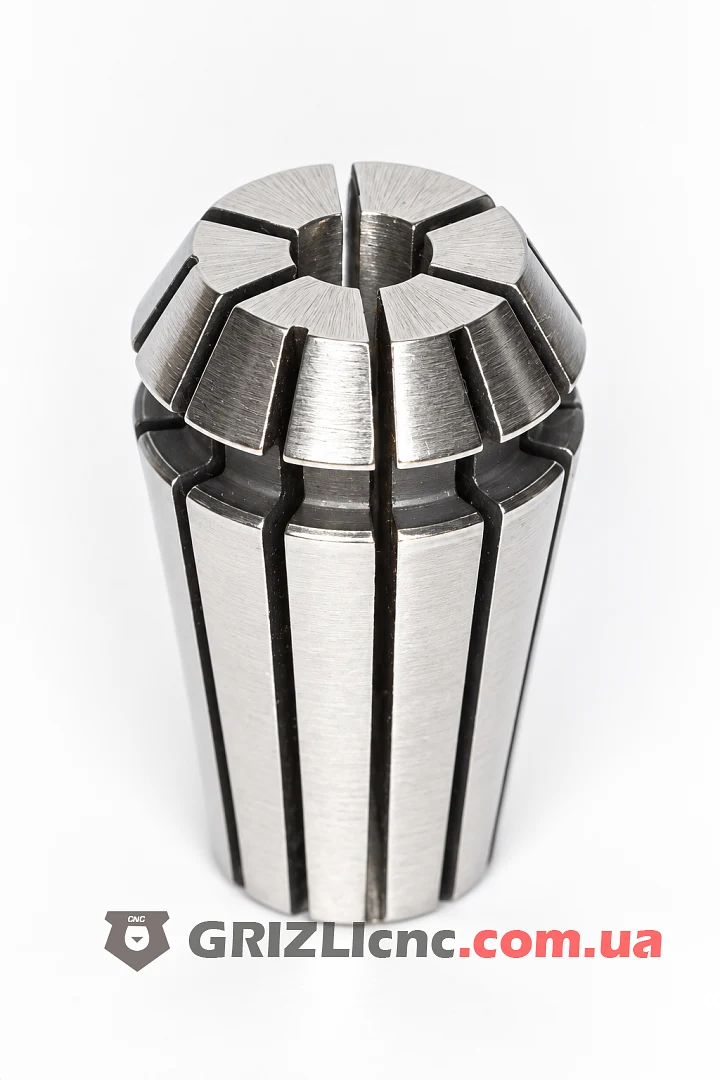

Под хвостовик 5 мм в шпинделе с конусом ER11 ставят цангу ER11 5 мм. Она сжимается по всей длине и держит хвостовик от 4.5 до 5 мм, точнее всего на номинале 5 мм. Её ставят для фрез с хвостовиком 5 мм для раскроя фанеры и МДФ и для пазов в пластике.
Хвостовик 4.75 мм эта цанга тоже зажмёт, но с большим биением, чем хвостовик 5 мм. Хвостовик от 4 до 4.5 мм не попадает ни в эту цангу, ни в цангу 4 мм, для него берут цангу промежуточного размера.
Для каких шпинделей
Цанги ER11 ставят в валы шпинделей 800 Вт с корпусом 65 мм и части шпинделей 1.5 кВт с корпусом 80 мм. Серия ER11 рассчитана на хвостовики до 7 мм по DIN 6499, наружный диаметр цанги 11.5 мм, длина 18 мм. Серию цанги определяют по шпинделю: цанга другой серии в конус не встанет.
Установка и затяжка
Цангу сначала защёлкивают в гайку до щелчка, затем гайку наворачивают на вал, вставляют фрезу и затягивают ключом. Хвостовик вводят не меньше чем на 12 мм, это две трети длины цанги. Типовой момент затяжки стандартной гайки ER11 для хвостовика 5 мм: 24 Н·м.
Уход
Перед установкой с цанги сдувают стружку и протирают её наружный конус: пыль в конусе даёт биение сильнее, чем допуск самой цанги, заявленный 0.015 мм. Хранят цангу ER11 5 мм в держателе, отдельно от других цанг, чтобы не забить лепестки.
