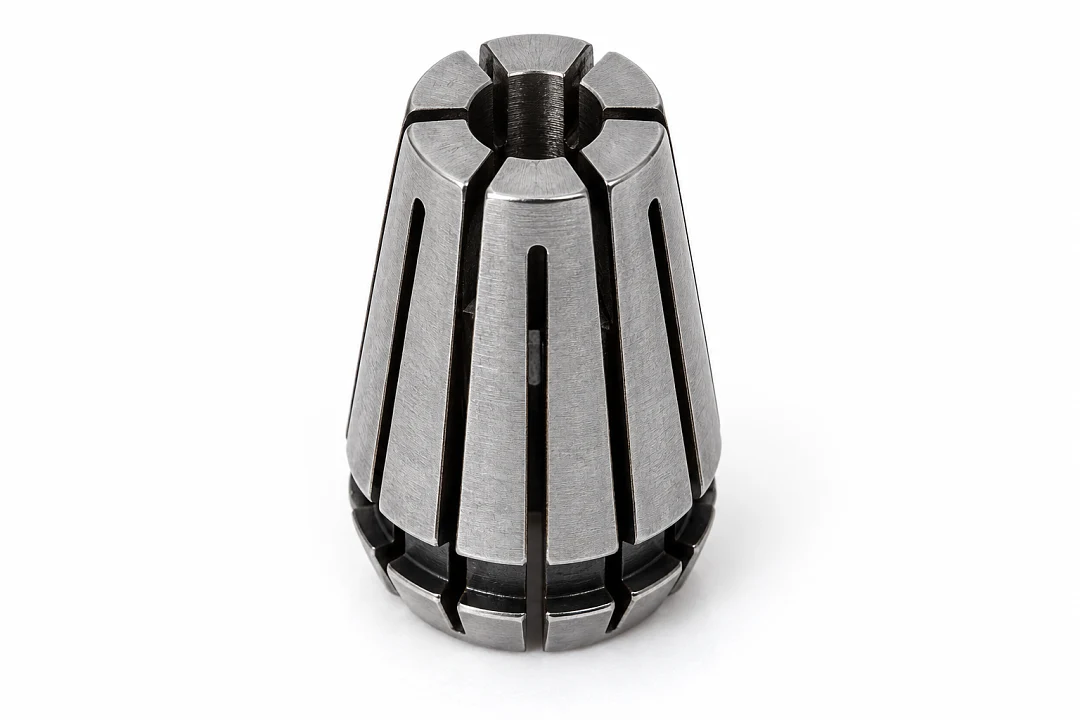

Цанга ER11 4 мм потрібна, щоб закріпити у шпинделі верстата ЧПУ фрезу або свердло з хвостовиком 4 мм. Її діапазон затиску від 3.5 до 4 мм, а найточніше вона тримає хвостовик рівно 4 мм. Цанга виконана за стандартом DIN 6499 і стає у вал або патрон із конусом ER11 будь-якого виробника.
Цанга підходить для фрез із хвостовиком 4 мм: двозахідних спіральних, 3D фрез для рельєфів і фрез кукурудза для друкованих плат і текстоліту.
Для яких шпинделів

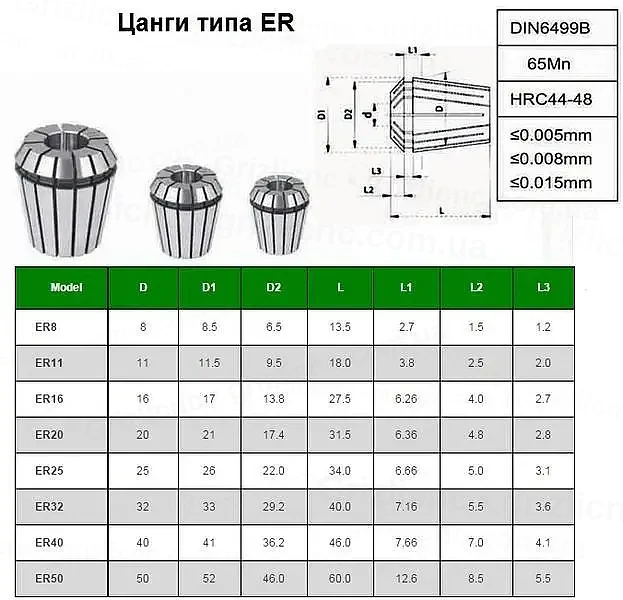

Цанги ER11 ставлять у вали шпинделів 800 Вт із корпусом 65 мм і частини шпинделів 1.5 кВт із корпусом 80 мм. Серія ER11 розрахована на хвостовики до 7 мм за DIN 6499, зовнішній діаметр цанги 11.5 мм, довжина 18 мм. Серію цанги визначають за шпинделем: цанга іншої серії в конус не стане.
Встановлення й затягування

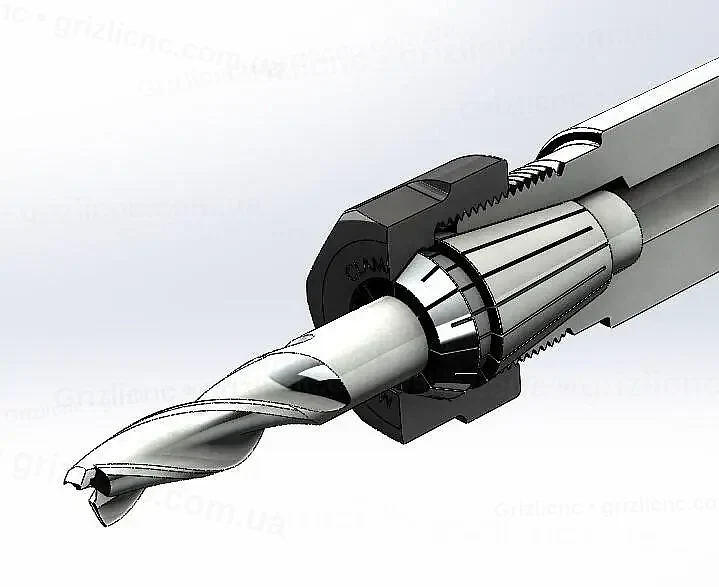

Цангу спочатку защіпають у гайку до клацання, потім гайку накручують на вал, вставляють фрезу і затягують ключем. Хвостовик вводять не менше ніж на 12 мм, це дві третини довжини цанги. Типовий момент затягування стандартної гайки ER11 для хвостовика 4 мм: 24 Н·м.
Хвостовик 3.75 мм ця цанга теж затисне, але з більшим биттям, ніж хвостовик 4 мм. Хвостовик від 3.175 до 3.5 мм не потрапляє ні в цю цангу, ні в цангу 3.175 мм, для нього беруть цангу проміжного розміру.
Биття і заміна
Биття цанги за характеристиками 0.015 мм. Якщо на фрезі 4 мм биття більше, перевіряють конус вала й гайку, потім міняють цангу. Цангу міняють і тоді, коли фреза прослизає за нормального затягування або на конусі видно натири.
