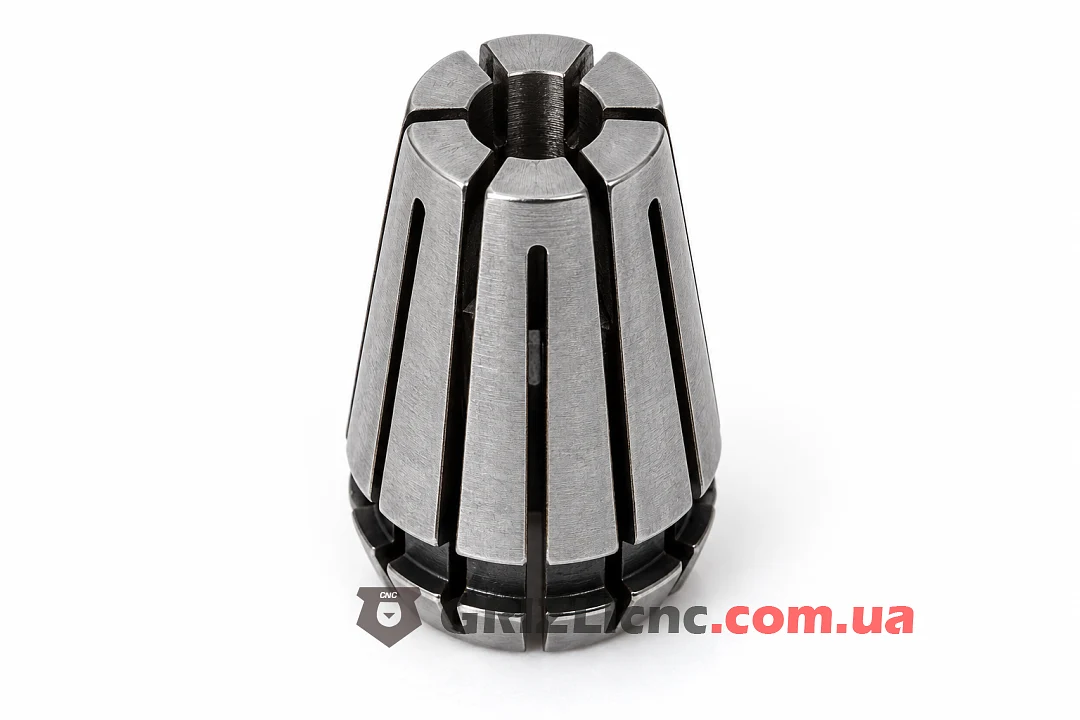

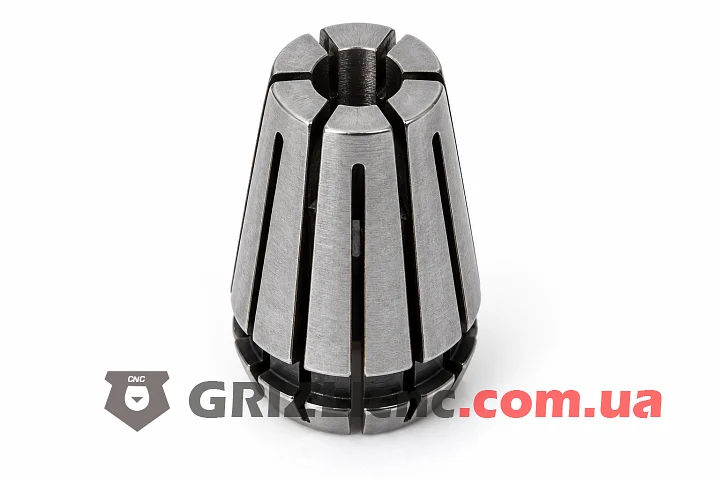

Цанга ER11 4 мм нужна, чтобы закрепить в шпинделе станка ЧПУ фрезу или сверло с хвостовиком 4 мм. Её диапазон зажима от 3.5 до 4 мм, а точнее всего она держит хвостовик ровно 4 мм. Цанга выполнена по стандарту DIN 6499 и встаёт в вал или патрон с конусом ER11 любого производителя.
Цанга подходит для фрез с хвостовиком 4 мм: двухзаходных спиральных, 3D фрез для рельефов и фрез кукуруза для печатных плат и текстолита.
Для каких шпинделей
Цанги ER11 ставят в валы шпинделей 800 Вт с корпусом 65 мм и части шпинделей 1.5 кВт с корпусом 80 мм. Серия ER11 рассчитана на хвостовики до 7 мм по DIN 6499, наружный диаметр цанги 11.5 мм, длина 18 мм. Серию цанги определяют по шпинделю: цанга другой серии в конус не встанет.
Установка и затяжка
Цангу сначала защёлкивают в гайку до щелчка, затем гайку наворачивают на вал, вставляют фрезу и затягивают ключом. Хвостовик вводят не меньше чем на 12 мм, это две трети длины цанги. Типовой момент затяжки стандартной гайки ER11 для хвостовика 4 мм: 24 Н·м.
Хвостовик 3.75 мм эта цанга тоже зажмёт, но с большим биением, чем хвостовик 4 мм. Хвостовик от 3.175 до 3.5 мм не попадает ни в эту цангу, ни в цангу 3.175 мм, для него берут цангу промежуточного размера.
Биение и замена
Биение цанги по характеристикам 0.015 мм. Если на фрезе 4 мм биение больше, проверяют конус вала и гайку, затем меняют цангу. Цангу меняют и тогда, когда фреза проскальзывает при нормальной затяжке или на конусе видны натиры.
