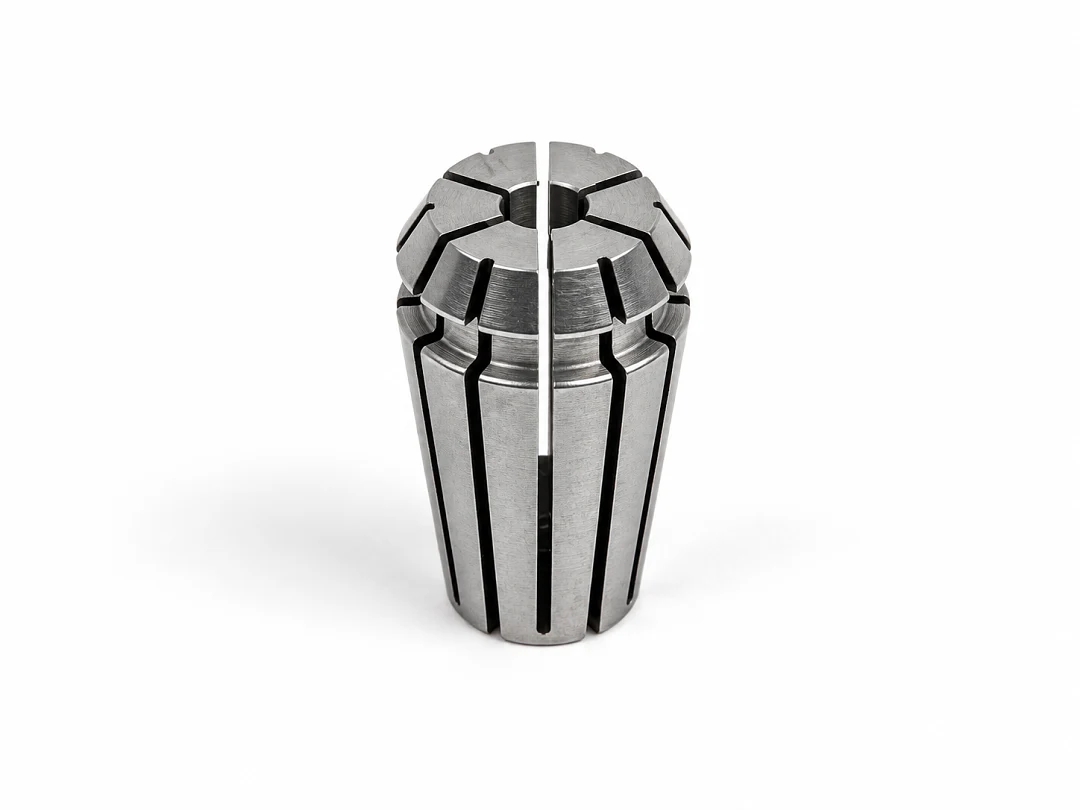

Цанга ER11 3.175 мм (1/8″) для шпинделя фрезерного верстата ЧПУ

Цанга ER11 на 3.175 мм (1/8″) затискає у шпинделі фрезерного верстата ЧПУ хвостовик від 2.675 до 3.175 мм. Це стандартна розрізна цанга ER за DIN 6499 із зовнішнім конусом 8°, вона підходить до будь-якого вала й цангового патрона з конусом ER11 і до гайки ER11. Підходить для гравіювальних фрез, фрез кукурудза й однозахідних спіральних фрез із хвостовиком 3.175 мм (1/8″) для фанери, акрилу, ПВХ і текстоліту.

Розмір 3.175 мм дорівнює 1/8 дюйма. Цей хвостовик найпоширеніший у фрез для невеликих верстатів, тому цангу 3.175 мм тримають у запасі насамперед.

Для яких шпинделів

Цанги ER11 ставлять у вали шпинделів 800 Вт із корпусом 65 мм і частини шпинделів 1.5 кВт із корпусом 80 мм. Серія ER11 розрахована на хвостовики до 7 мм за DIN 6499, зовнішній діаметр цанги 11.5 мм, довжина 18 мм. Серію цанги визначають за шпинделем: цанга іншої серії в конус не стане.

Встановлення й затягування

Цангу спочатку защіпають у гайку до клацання, потім гайку накручують на вал, вставляють фрезу і затягують ключем. Хвостовик вводять не менше ніж на 12 мм, це дві третини довжини цанги. Типовий момент затягування стандартної гайки ER11 для хвостовика 3.175 мм: 24 Н·м.

Хвостовик 2.925 мм ця цанга теж затисне, але з більшим биттям, ніж хвостовик 3.175 мм. Для хвостовиків тонших за 2.675 мм потрібна цанга меншого розміру.

Точність і догляд

Заявлене биття цанги 0.015 мм. За DIN 6499 биття перевіряють на оправці біля торця цанги і на відстані 4 діаметрів, для хвостовика 3.175 мм це 12.7 мм від торця. Конус цанги й вала протирають від пилу перед кожним встановленням, а цангу зі слідами провороту міняють.
