Цанга ER11 3.175 мм (1/8″) для шпинделя фрезерного станка ЧПУ

Цанга ER11 на 3.175 мм (1/8″) зажимает в шпинделе фрезерного станка ЧПУ хвостовик от 2.675 до 3.175 мм. Это стандартная разрезная цанга ER по DIN 6499 с наружным конусом 8°, она подходит к любому валу и цанговому патрону с конусом ER11 и к гайке ER11. Подходит для гравировальных фрез, фрез кукуруза и однозаходных спиральных фрез с хвостовиком 3.175 мм (1/8″) для фанеры, акрила, ПВХ и текстолита.

Размер 3.175 мм равен 1/8 дюйма. Этот хвостовик самый распространённый у фрез для небольших станков, поэтому цангу 3.175 мм держат в запасе в первую очередь.

Для каких шпинделей

Цанги ER11 ставят в валы шпинделей 800 Вт с корпусом 65 мм и части шпинделей 1.5 кВт с корпусом 80 мм. Серия ER11 рассчитана на хвостовики до 7 мм по DIN 6499, наружный диаметр цанги 11.5 мм, длина 18 мм. Серию цанги определяют по шпинделю: цанга другой серии в конус не встанет.

Установка и затяжка

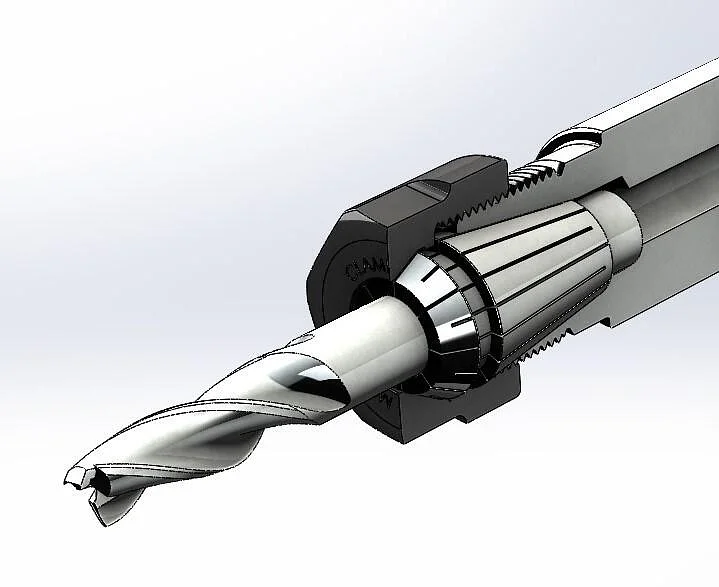

Цангу сначала защёлкивают в гайку до щелчка, затем гайку наворачивают на вал, вставляют фрезу и затягивают ключом. Хвостовик вводят не меньше чем на 12 мм, это две трети длины цанги. Типовой момент затяжки стандартной гайки ER11 для хвостовика 3.175 мм: 24 Н·м.

Хвостовик 2.925 мм эта цанга тоже зажмёт, но с большим биением, чем хвостовик 3.175 мм. Для хвостовиков тоньше 2.675 мм нужна цанга меньшего размера.

Точность и уход

Заявленное биение цанги 0.015 мм. По DIN 6499 биение проверяют на оправке у торца цанги и на расстоянии 4 диаметров, для хвостовика 3.175 мм это 12.7 мм от торца. Конус цанги и вала протирают от пыли перед каждой установкой, а цангу со следами проворота меняют.
