Плоский індуктивний датчик TL-W5MC1 NPN для верстата ЧПУ

TL-W5MC1 це індуктивний безконтактний датчик з виходом NPN і нормально відкритим контактом у плоскому прямокутному корпусі з ABS-пластику. На верстаті ЧПУ його ставлять кінцевим вимикачем або датчиком нульової точки (home): він спрацьовує, коли до нього підходить металевий прапорець, упор або деталь каретки, без механічного дотику.

Як працює датчик

Котушка всередині корпусу створює змінне магнітне поле перед чутливою поверхнею. Коли в це поле входить метал, у ньому наводяться вихрові струми, генератор датчика втрачає енергію, і схема перемикає вихід. Сталь датчик помічає на найбільшій відстані, алюміній, латунь і мідь на меншій, а пластик, дерево і скло не помічає зовсім. Дотику немає, тому немає і механічного зносу, а пил і деревна стружка не заважають роботі так, як механічному кінцевику.

Підключення

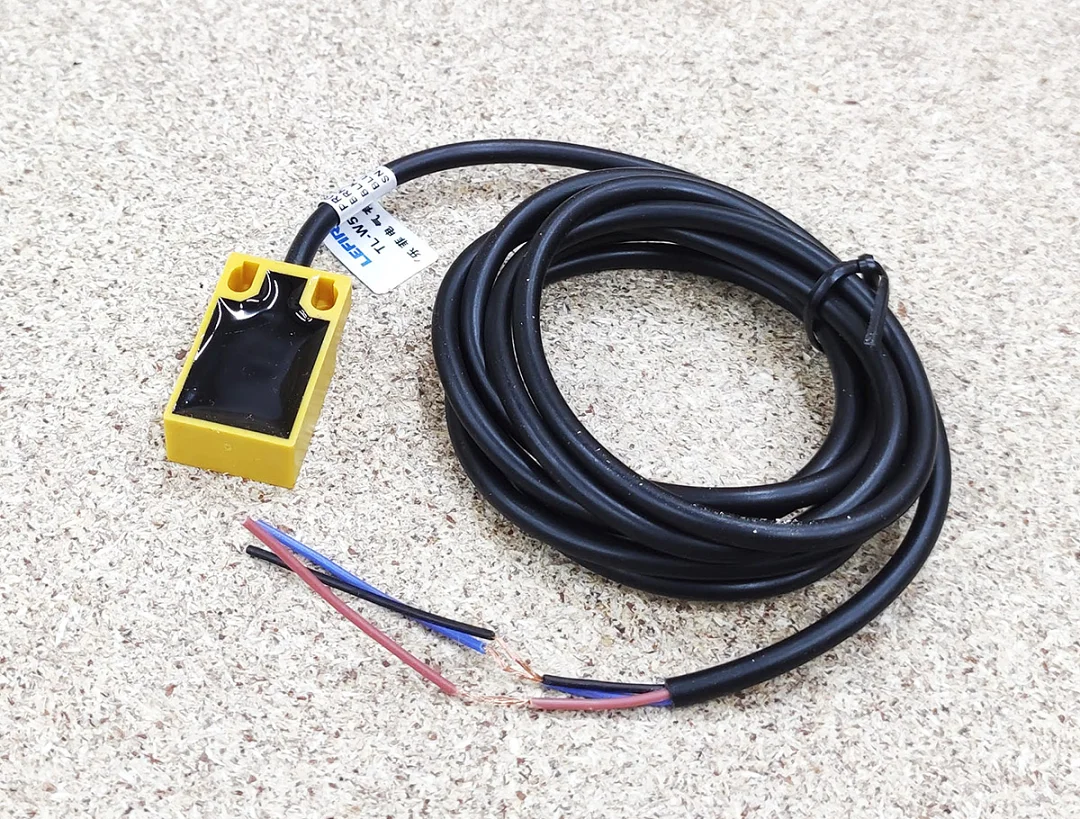

У датчика три дроти: коричневий: плюс живлення, синій: 0 В (мінус), чорний: сигнальний вихід. Вихід NPN: коли з’являється метал, транзистор з’єднує чорний дріт з мінусом (0 В). Такий датчик підключають до входу контролера, який спрацьовує при замиканні на загальний провід. Якщо входу потрібен підтягувальний резистор, його ставлять між чорним дротом і плюсом живлення входу. Мінус живлення датчика з’єднують із загальним проводом контролера.

Нормально відкритий (NO) контакт означає, що без металу вихід вимкнений, а коли метал входить у зону спрацювання, вихід вмикається. Обрив дроту в такого датчика контролер сприймає як відсутність сигналу.

Встановлення

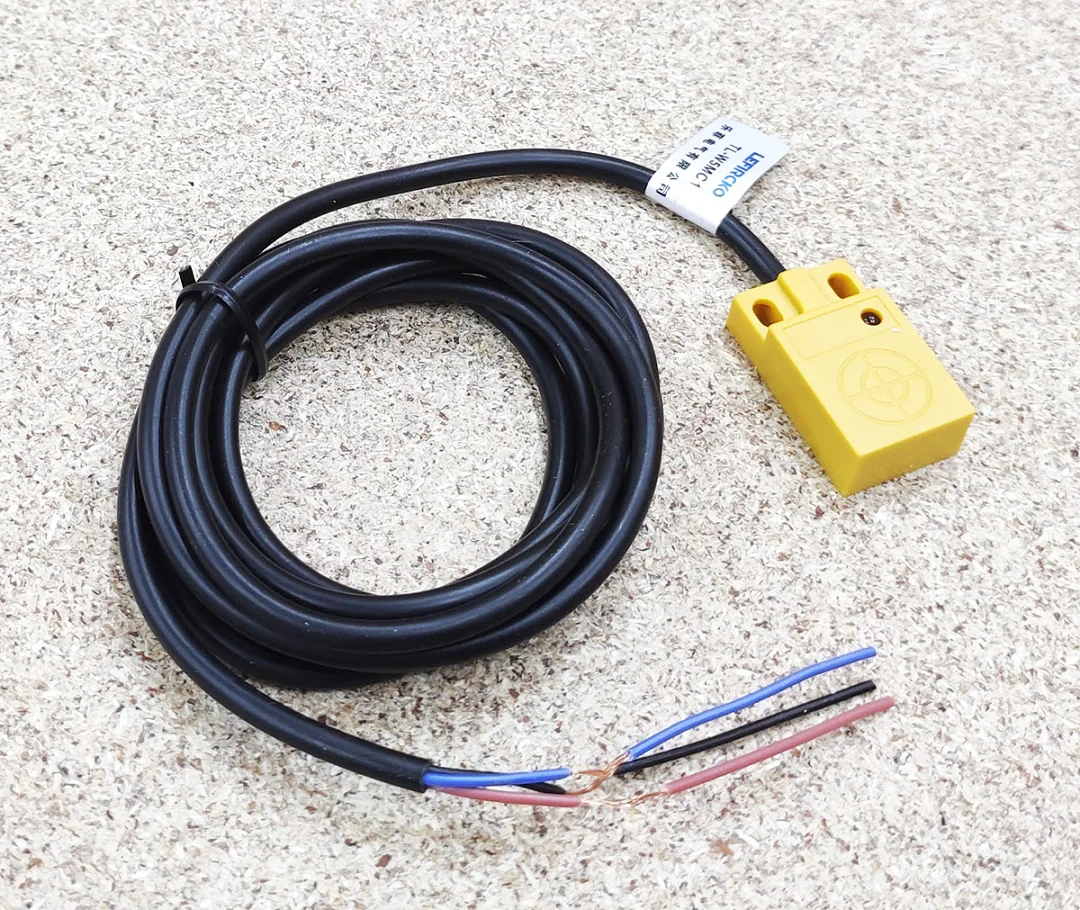

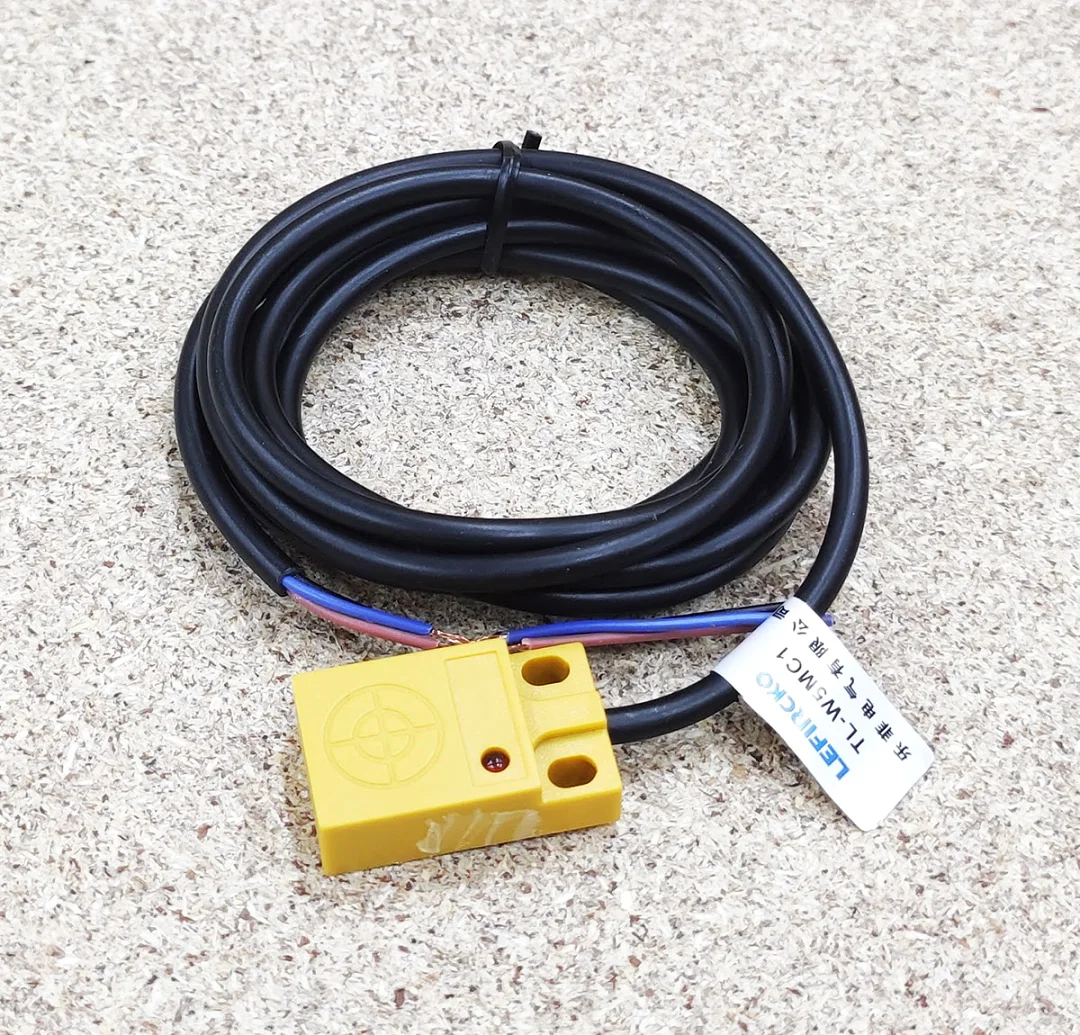

Чутлива сторона це широка плоска грань корпусу. Датчик кріплять двома гвинтами через отвори в корпусі так, щоб прапорець на рухомій частині проходив над цією гранню. Плоский корпус зручний там, де немає місця під циліндричний датчик з гайками: його можна прикрутити прямо до профілю або пластини. Кабель на рухомій частині ведуть у кабель-каналі. Світлодіод на корпусі показує спрацювання.
