Плоский индуктивный датчик TL-W5MC1 NPN для станка ЧПУ

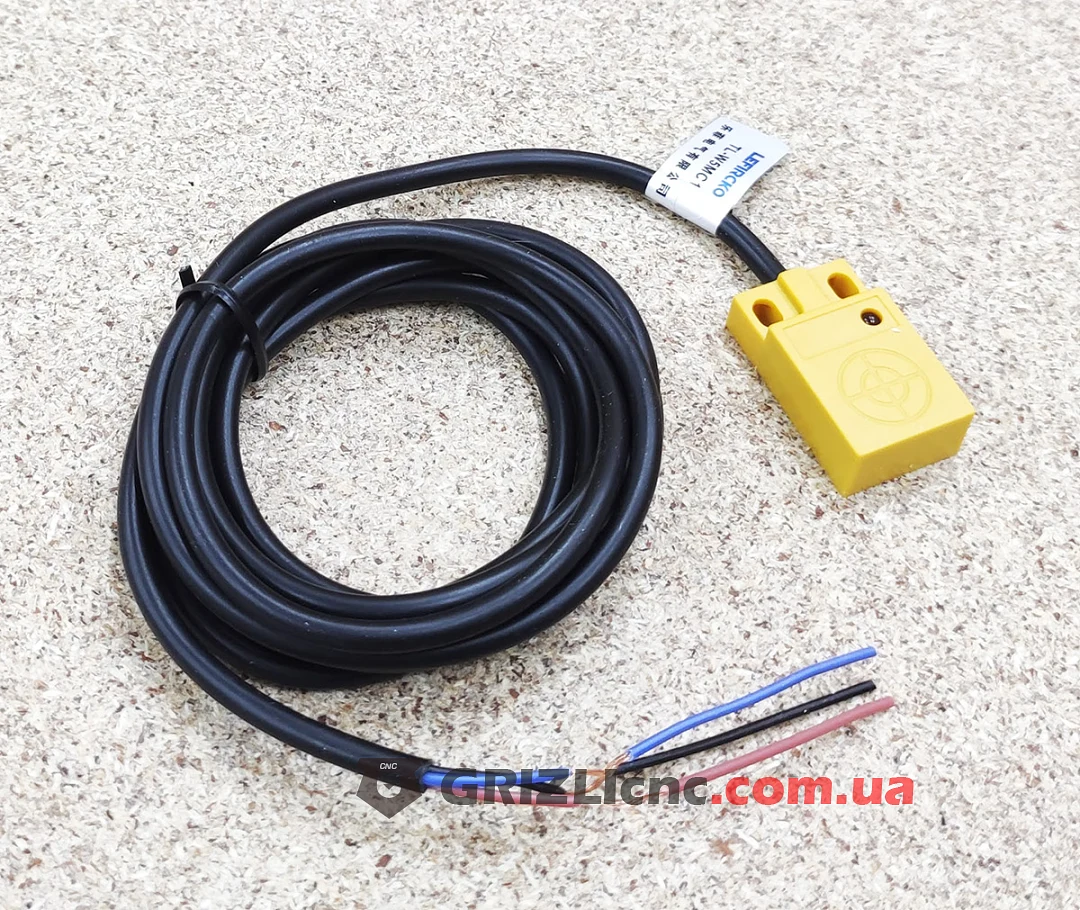

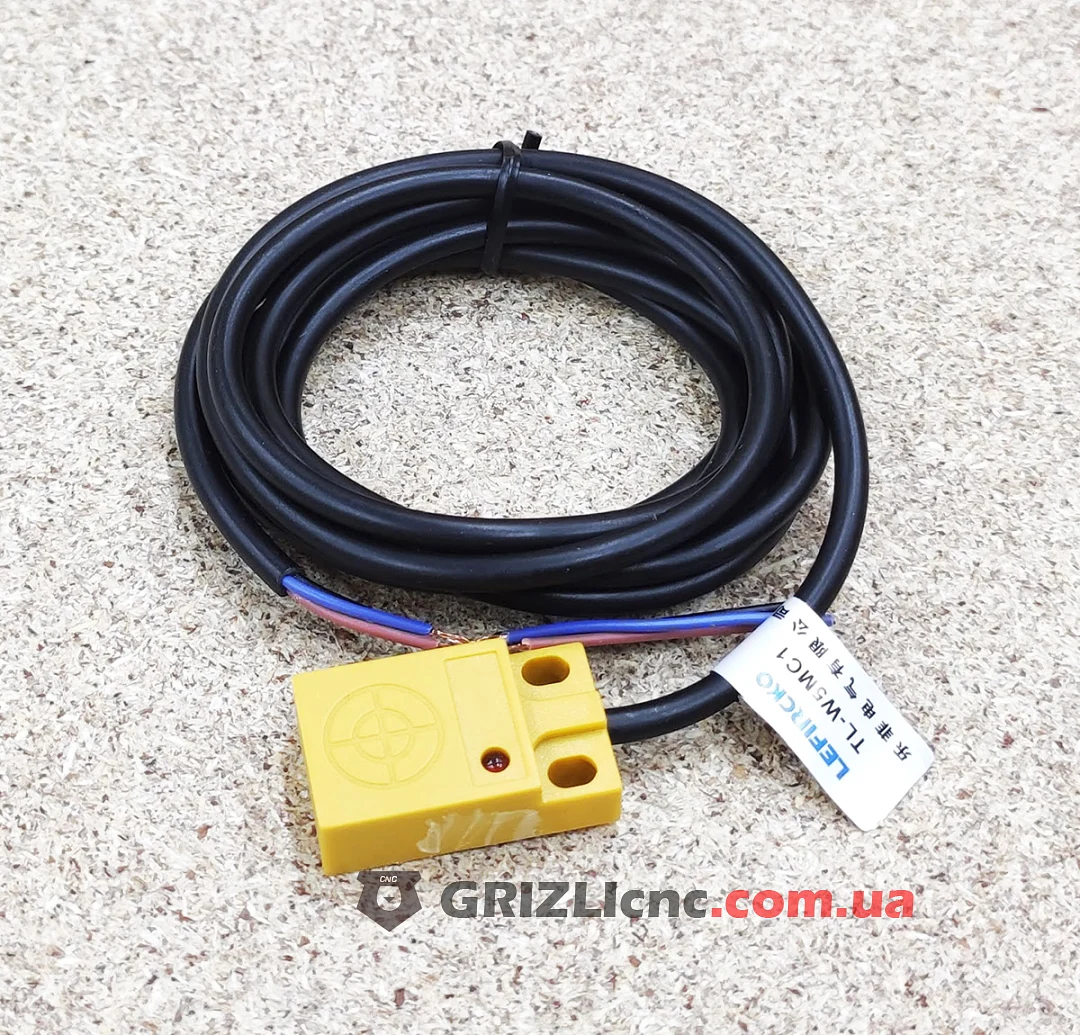

TL-W5MC1 это индуктивный бесконтактный датчик с выходом NPN и нормально открытым контактом в плоском прямоугольном корпусе из ABS-пластика. На станке ЧПУ его ставят концевым выключателем или датчиком нулевой точки (home): он срабатывает, когда к нему подходит металлический флажок, упор или деталь каретки, без механического касания.

Как работает датчик

Катушка внутри корпуса создаёт переменное магнитное поле перед чувствительной поверхностью. Когда в это поле входит металл, в нём наводятся вихревые токи, генератор датчика теряет энергию, и схема переключает выход. Сталь датчик замечает на наибольшем расстоянии, алюминий, латунь и медь на меньшем, а пластик, дерево и стекло не замечает совсем. Касания нет, поэтому нет и механического износа, а пыль и древесная стружка не мешают работе так, как механическому концевику.

Подключение

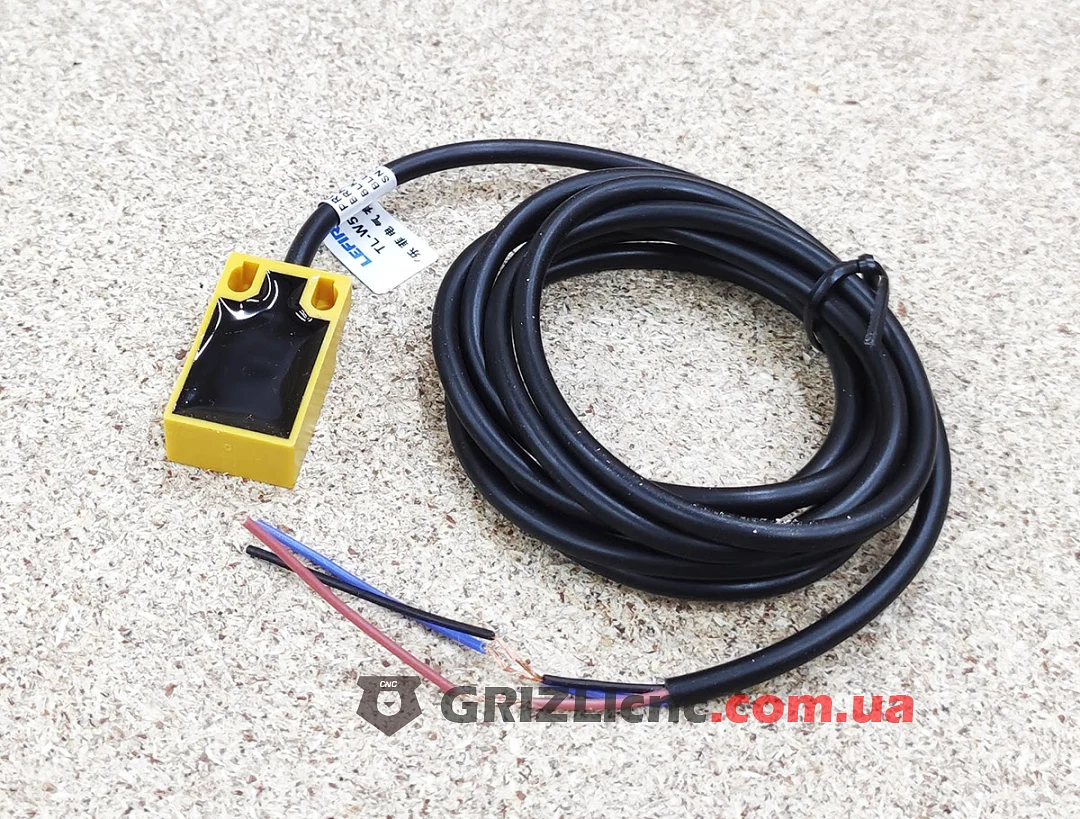

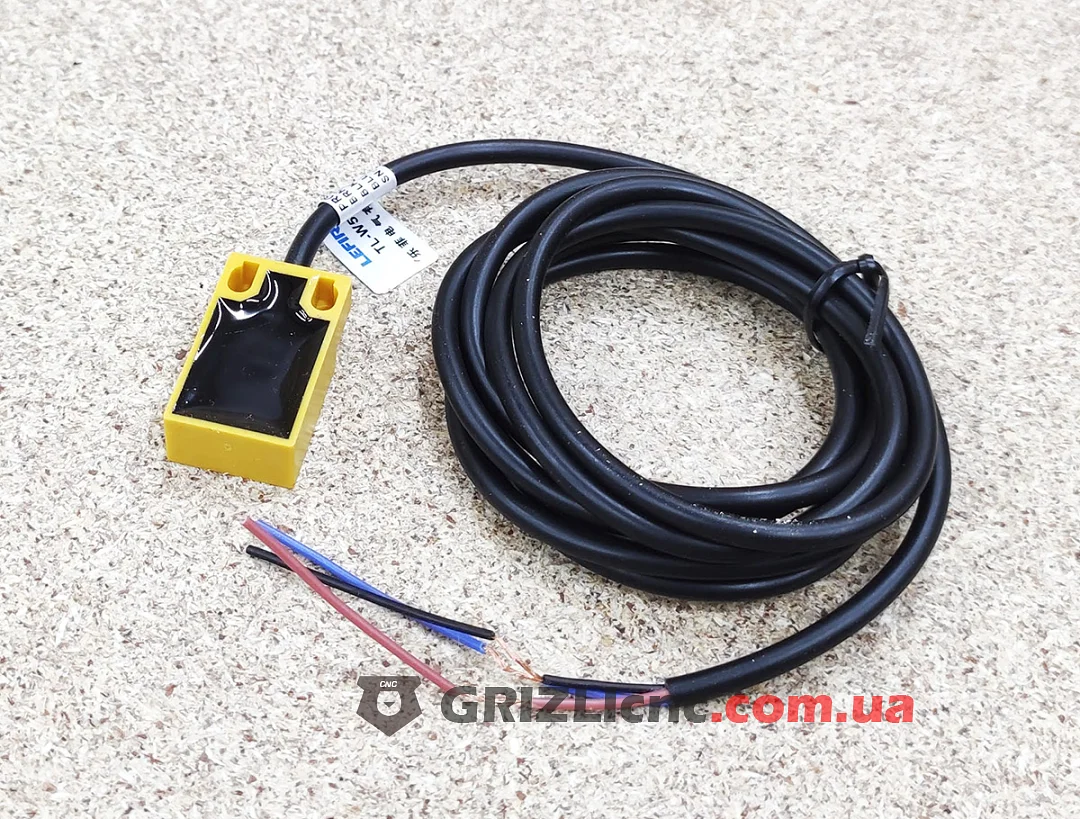

У датчика три провода: коричневый: плюс питания, синий: 0 В (минус), чёрный: сигнальный выход. Выход NPN: при появлении металла транзистор соединяет чёрный провод с минусом (0 В). Такой датчик подключают к входу контроллера, который срабатывает при замыкании на общий провод. Если входу нужен подтягивающий резистор, его ставят между чёрным проводом и плюсом питания входа. Минус питания датчика соединяют с общим проводом контроллера.

Нормально открытый (NO) контакт означает, что без металла выход выключен, а когда металл входит в зону срабатывания, выход включается. Обрыв провода у такого датчика контроллер воспринимает как отсутствие сигнала.

Установка

Чувствительная сторона это широкая плоская грань корпуса. Датчик крепят двумя винтами через отверстия в корпусе так, чтобы флажок на подвижной части проходил над этой гранью. Плоский корпус удобен там, где нет места под цилиндрический датчик с гайками: его можно прикрутить прямо к профилю или пластине. Кабель на подвижной части ведут в кабель-канале. Светодиод на корпусе показывает срабатывание.
