Двоканальний електронний терморегулятор XK-W1088 для мережі 110-220 В. У кожного з двох каналів свій датчик NTC 10K B3435, свій індикатор і свій вихід: канал вимірює температуру в діапазоні -50...120 °C і сам вмикає або вимикає своє навантаження. Вихід прямий, струм виходу до 10 А за маркуванням.
Для чого підходить
Один прилад керує двома незалежними зонами: наприклад, нагрівом і вентиляцією шафи, температурою двох ємностей з рідиною або охолодженням води шпинделя і підігрівом приміщення. Канали не залежать один від одного, у кожного свої налаштування.
Датчики NTC
Датчики NTC 10K B3435 стоять у металевих гільзах на дротах. NTC це термістор, опір якого падає зі зростанням температури: 10 кОм при 25 °C, за B-формулою 28.7 кОм при 0 °C, 4.1 кОм при 50 °C і 0.99 кОм при 100 °C. Регулятор розрахований тільки на такі датчики, термопару або PT100 до нього не підключають.
Налаштування

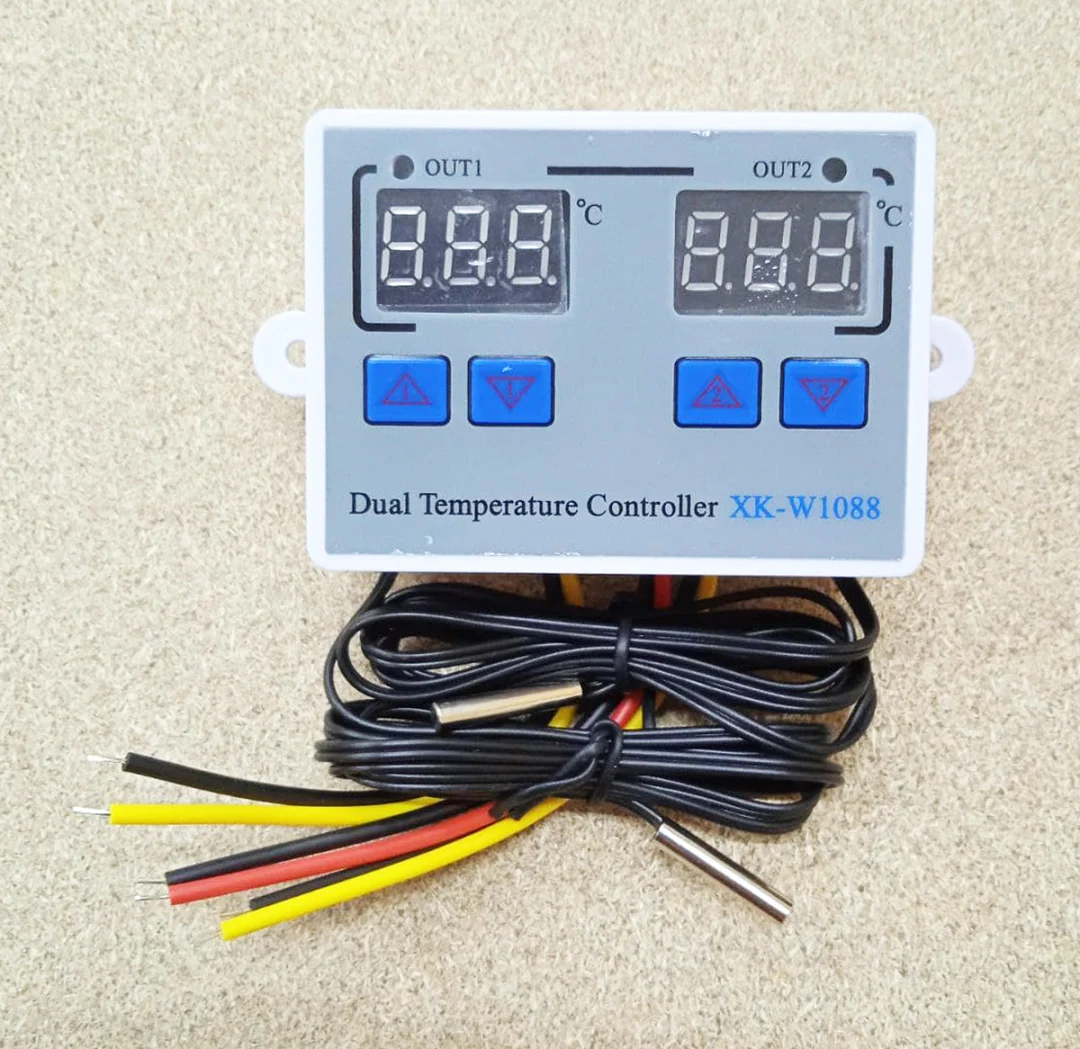

Для кожного каналу задають температуру увімкнення і температуру вимкнення кнопками «вгору» і «вниз» під його індикатором. За співвідношенням цих температур канал працює на нагрів або на охолодження, а різниця між ними задає гістерезис і не дає навантаженню часто клацати. Світлодіоди OUT1 і OUT2 показують, що вихід каналу увімкнений.
Підключення

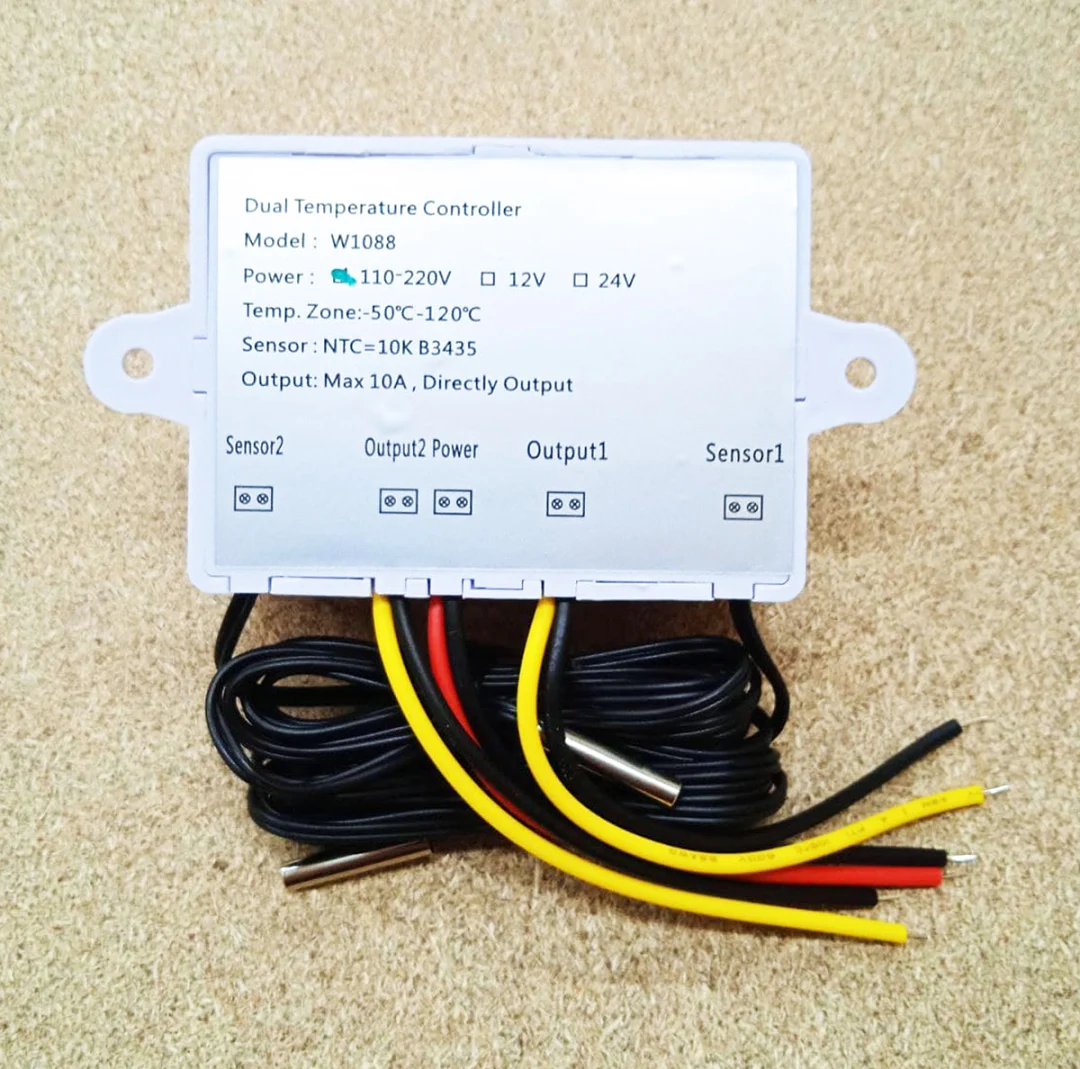

З корпусу виходять дроти живлення (Power), виходів Output1 і Output2 і датчиків Sensor1 і Sensor2, призначення кожного підписане на задній наклейці. Вихід прямий: на ньому з’являється мережева напруга, тому навантаження на 220 В підключають до нього напряму. Потужність навантаження до 1500 Вт, при 220 В це 6.8 А, із запасом від максимального струму виходу 10 А. Потужніше або трифазне навантаження підключають через контактор. Усі з’єднання виконуйте при відключеній мережі та ізолюйте їх.
