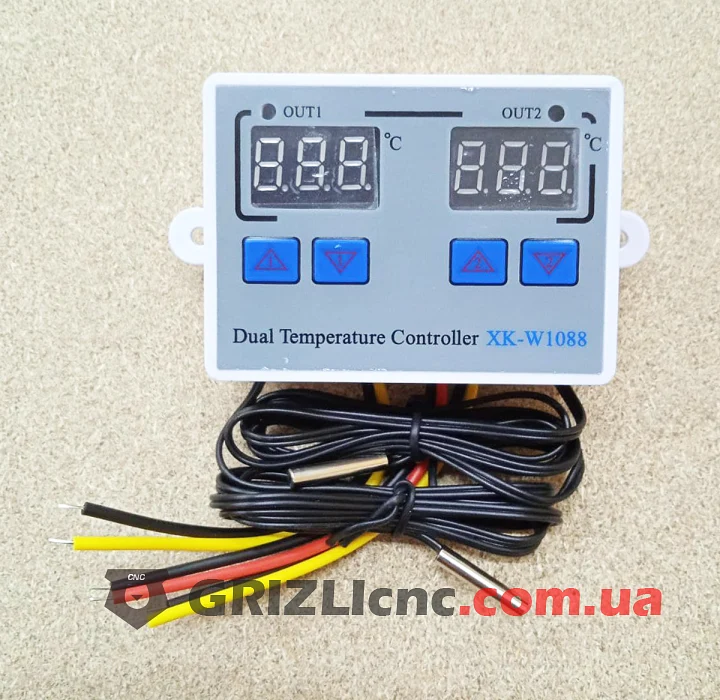

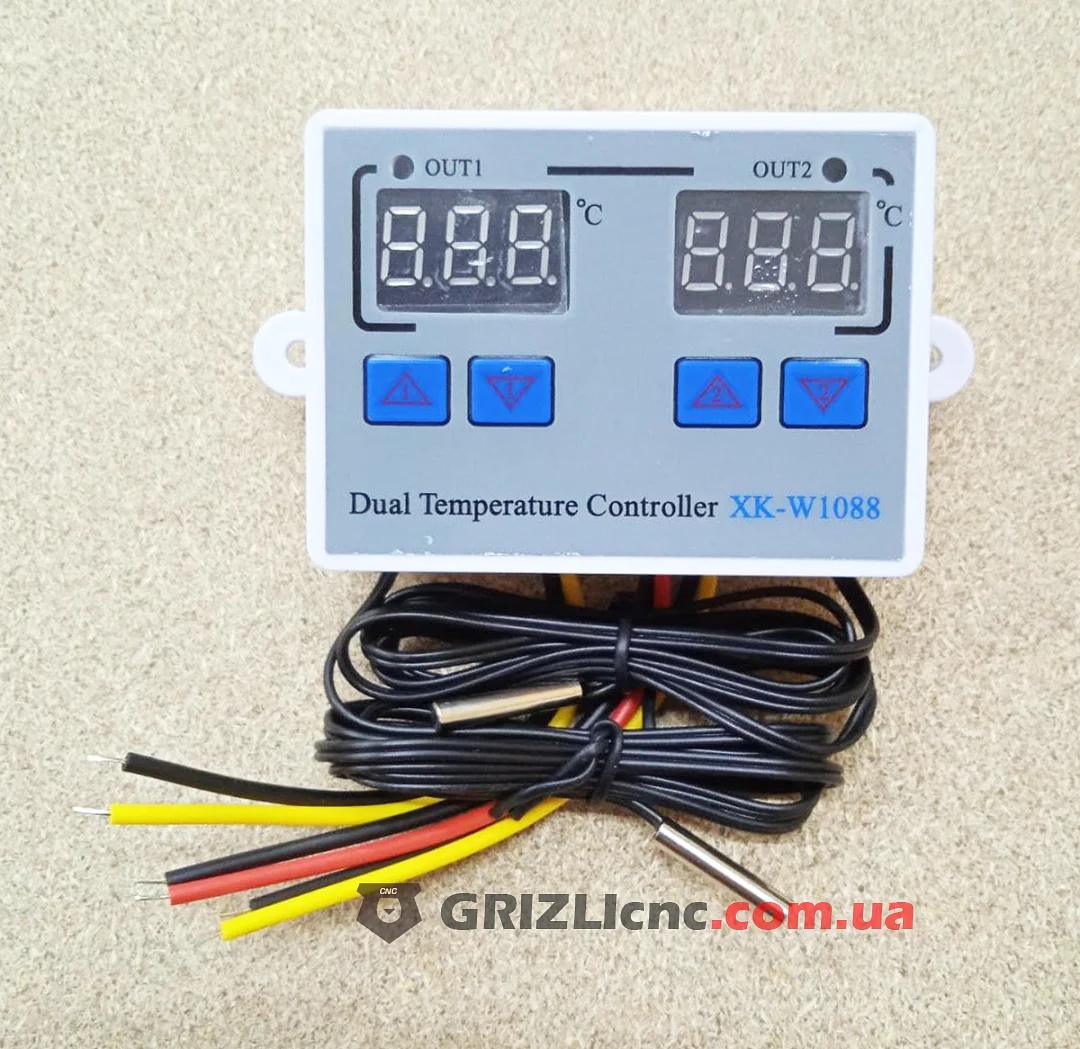

Двухканальный электронный терморегулятор XK-W1088 для сети 110-220 В. У каждого из двух каналов свой датчик NTC 10K B3435, свой индикатор и свой выход: канал измеряет температуру в диапазоне -50...120 °C и сам включает или выключает свою нагрузку. Выход прямой, ток выхода до 10 А по маркировке.
Для чего подходит
Один прибор управляет двумя независимыми зонами: например, нагревом и вентиляцией шкафа, температурой двух ёмкостей с жидкостью или охлаждением воды шпинделя и подогревом помещения. Каналы не зависят друг от друга, у каждого свои настройки.
Датчики NTC
Датчики NTC 10K B3435 стоят в металлических гильзах на проводах. NTC это термистор, сопротивление которого падает с ростом температуры: 10 кОм при 25 °C, по B-формуле 28.7 кОм при 0 °C, 4.1 кОм при 50 °C и 0.99 кОм при 100 °C. Регулятор рассчитан только на такие датчики, термопару или PT100 к нему не подключают.
Настройка
Для каждого канала задают температуру включения и температуру выключения кнопками «вверх» и «вниз» под его индикатором. По соотношению этих температур канал работает на нагрев или на охлаждение, а разница между ними задаёт гистерезис и не даёт нагрузке часто щёлкать. Светодиоды OUT1 и OUT2 показывают, что выход канала включён.
Подключение

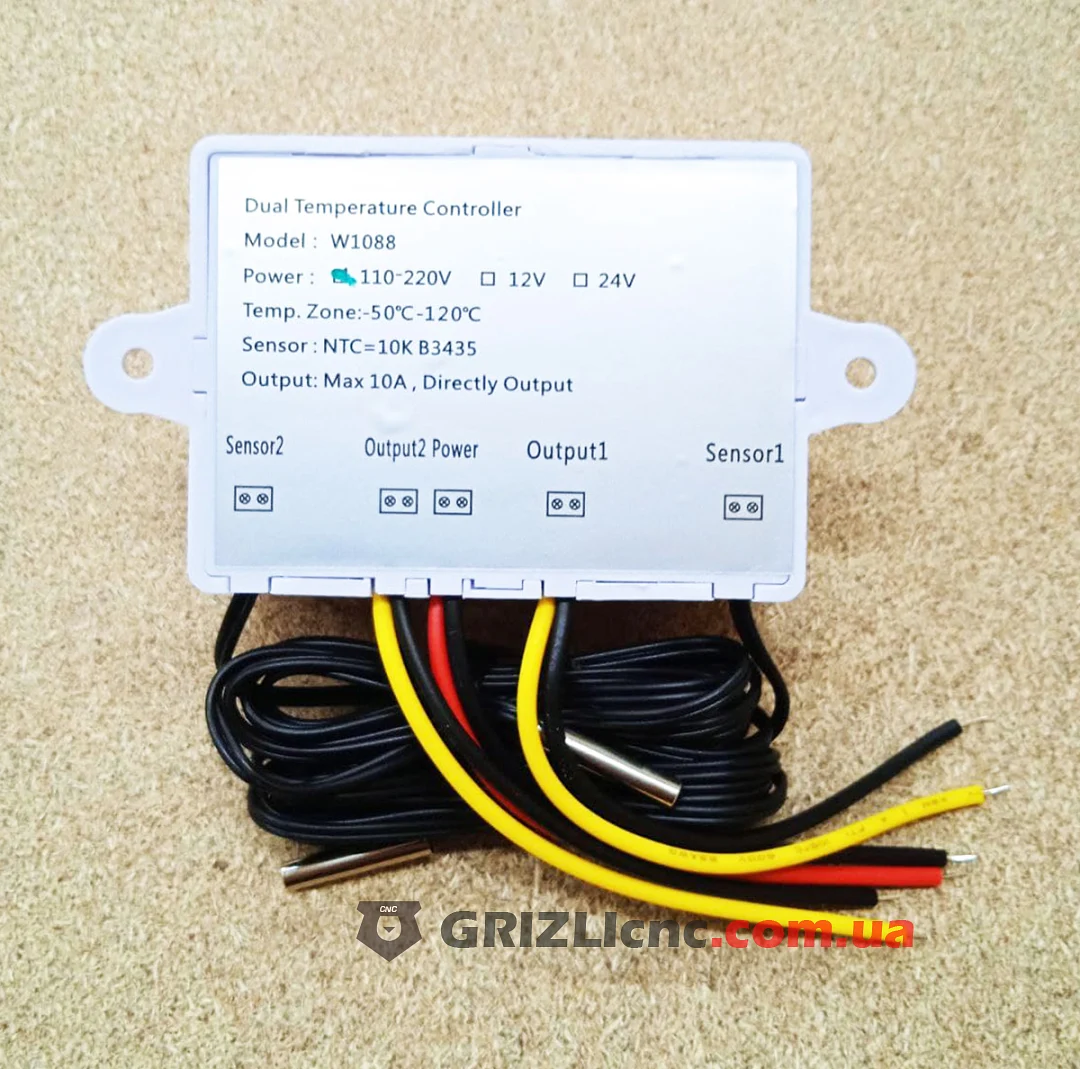

Из корпуса выходят провода питания (Power), выходов Output1 и Output2 и датчиков Sensor1 и Sensor2, назначение каждого подписано на задней наклейке. Выход прямой: на нём появляется сетевое напряжение, поэтому нагрузку на 220 В подключают к нему напрямую. Мощность нагрузки до 1500 Вт, при 220 В это 6.8 А, с запасом от максимального тока выхода 10 А. Более мощную или трёхфазную нагрузку подключают через контактор. Все соединения выполняйте при отключённой сети и изолируйте их.
