Термопара типу K з різьбою M6

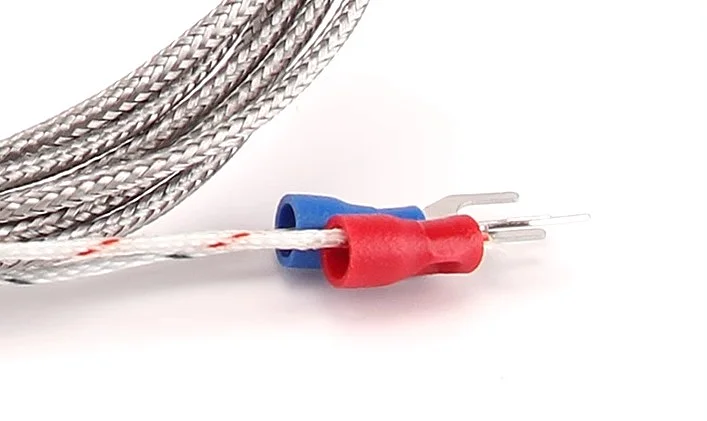

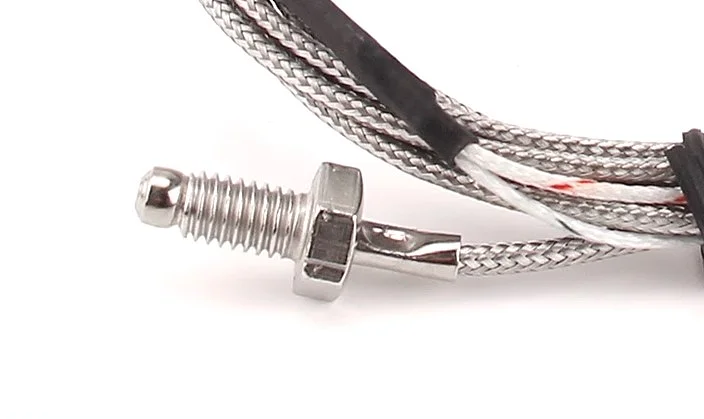

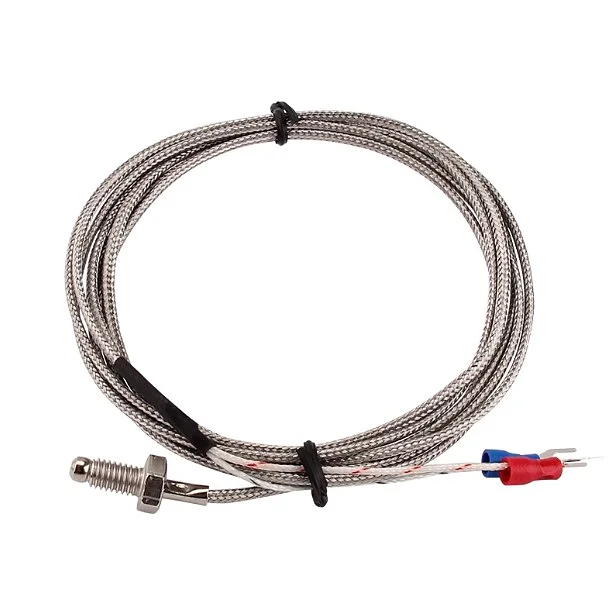

Термопара типу K з різьбовим наконечником M6 і шестигранником під ключ. Наконечник вкручують у різьбовий отвір деталі, температуру якої потрібно вимірювати. Дроти йдуть у металевому обплетенні, яке захищає їх від механічних пошкоджень, на кінцях стоять вилкові наконечники для клем регулятора.

Як працює

Термопара K складається з двох сплавів: хромелю і алюмелю, зварених на кінці в наконечнику. При нагріванні спаю між дротами виникає напруга в мілівольтах, пропорційна різниці температур спаю і клем регулятора. Регулятор вимірює цю напругу, компенсує температуру своїх клем і показує температуру спаю. Зовнішнього живлення термопарі не потрібно.

З чим працює

Підключайте термопару до регулятора або вимірювача з входом для термопари типу K, наприклад до ПІД-регуляторів з входом K. До регуляторів з датчиком NTC термопару підключати не можна: у них інший тип входу. Застосовують її для контролю нагрівання блоків, плит, корпусів двигунів і шпинделів, мастила та інших гарячих вузлів.

Підключення

Термопара має полярність. Якщо при нагріванні показання зменшуються, поміняйте дроти місцями на клемах. Подовжувати термопару звичайним мідним дротом не можна: у місці з’єднання утворюється новий спай, і показання будуть неправильними. Для подовження використовують компенсаційний дріт для типу K. Дроти термопари прокладають окремо від силових кабелів, щоб на мілівольтовий сигнал не наводилися завади.
