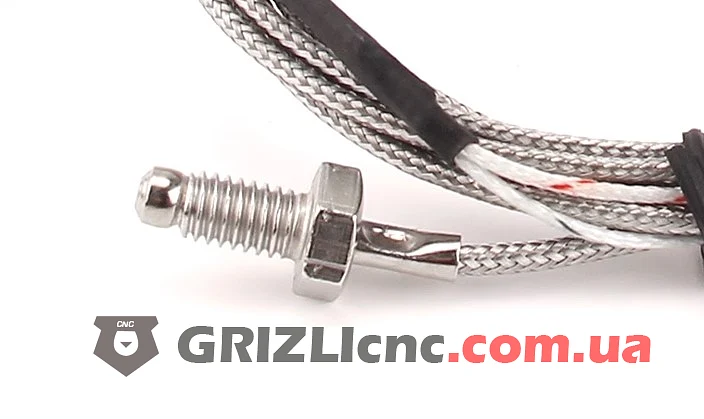

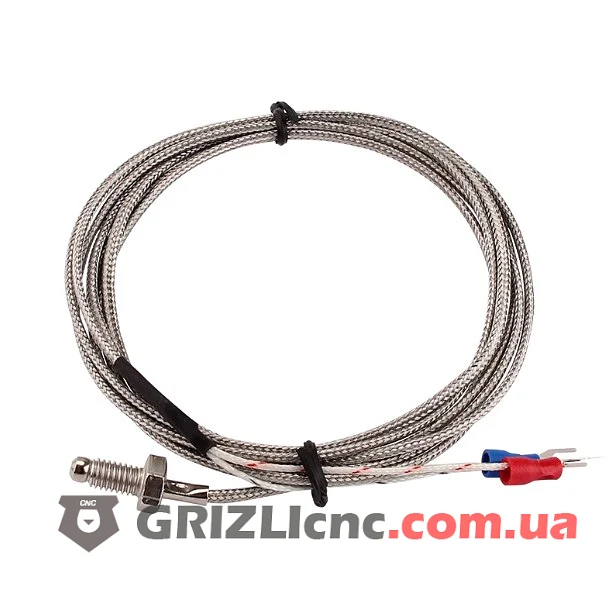

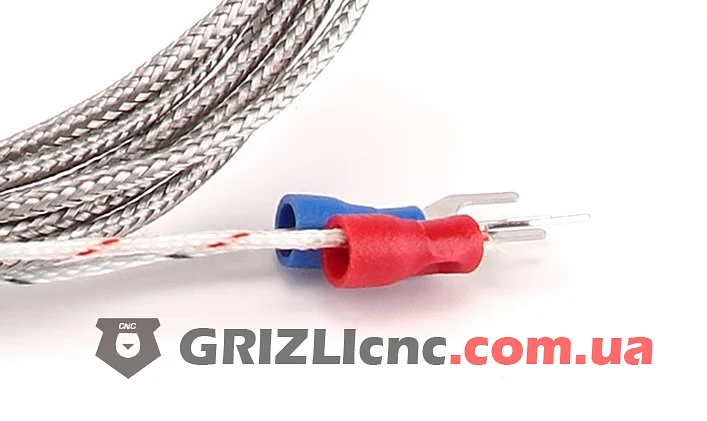

Термопара типа K с резьбовым наконечником M6 и шестигранником под ключ. Наконечник вкручивают в резьбовое отверстие детали, температуру которой нужно измерять. Провода идут в металлической оплётке, которая защищает их от механических повреждений, на концах стоят вилочные наконечники для клемм регулятора.
Как работает
Термопара K состоит из двух сплавов: хромеля и алюмеля, сваренных на конце в наконечнике. При нагреве спая между проводами возникает напряжение в милливольтах, пропорциональное разнице температур спая и клемм регулятора. Регулятор измеряет это напряжение, компенсирует температуру своих клемм и показывает температуру спая. Внешнего питания термопаре не нужно.
С чем работает
Подключайте термопару к регулятору или измерителю со входом для термопары типа K, например к ПИД-регуляторам с входом K. К регуляторам с датчиком NTC термопару подключать нельзя: у них другой тип входа. Применяют её для контроля нагрева блоков, плит, корпусов двигателей и шпинделей, масла и других горячих узлов.
Подключение
У термопары есть полярность. Если при нагреве показания уменьшаются, поменяйте провода местами на клеммах. Удлинять термопару обычным медным проводом нельзя: в месте соединения образуется новый спай, и показания будут неверными. Для удлинения используют компенсационный провод для типа K. Провода термопары прокладывают отдельно от силовых кабелей, чтобы на милливольтовый сигнал не наводились помехи.
