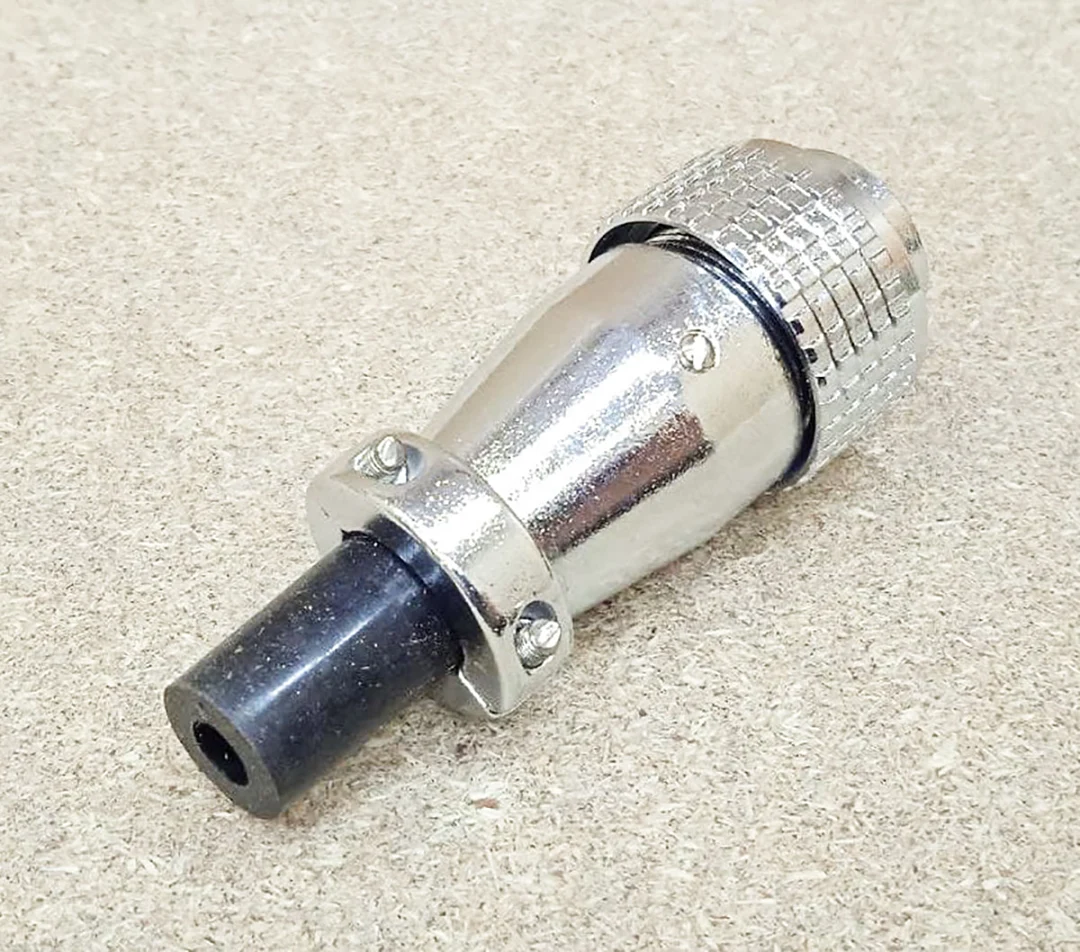

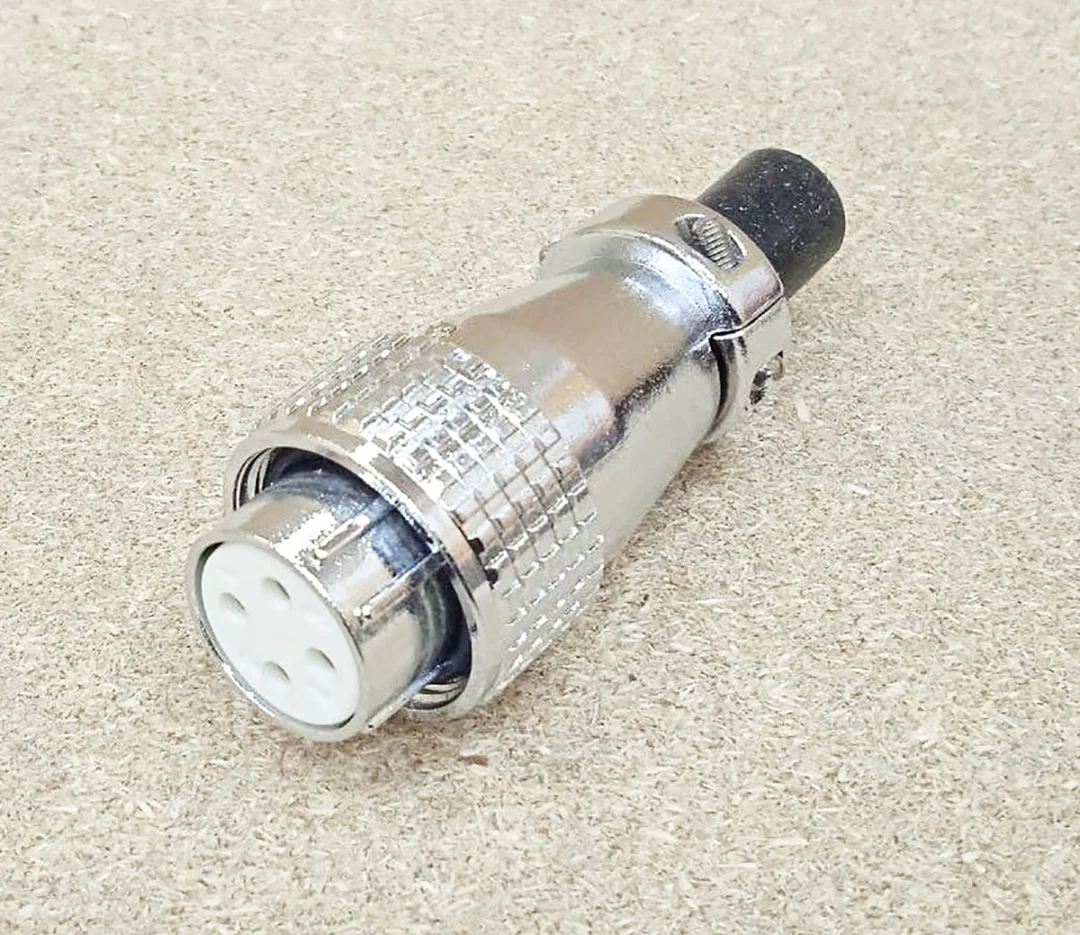

Штекер H20 на 4 контакти для підключення кабелю до шпинделя з авіаційним роз’ємом. Металевий корпус, накатана накидна гайка, біла ізолювальна вставка з гніздами і чорна втулка на вводі кабелю. Номінальний струм 10 А.
Для чого потрібен
Багато шпинделів для ЧПУ мають на корпусі відповідну частину авіаційного роз’єму. Штекер дозволяє від’єднати кабель від шпинделя без розбирання: це зручно при заміні шпинделя, обслуговуванні і перевезенні верстата. Три контакти використовують для фаз двигуна (U, V, W), четвертий для заземлення.
Як обрати
Розмір штекера має збігатися з роз’ємом на шпинделі: H17 і H20 відрізняються діаметром і один до одного не підходять. Номінальний струм штекера має бути не меншим за струм шпинделя з його паспорта.
Монтаж

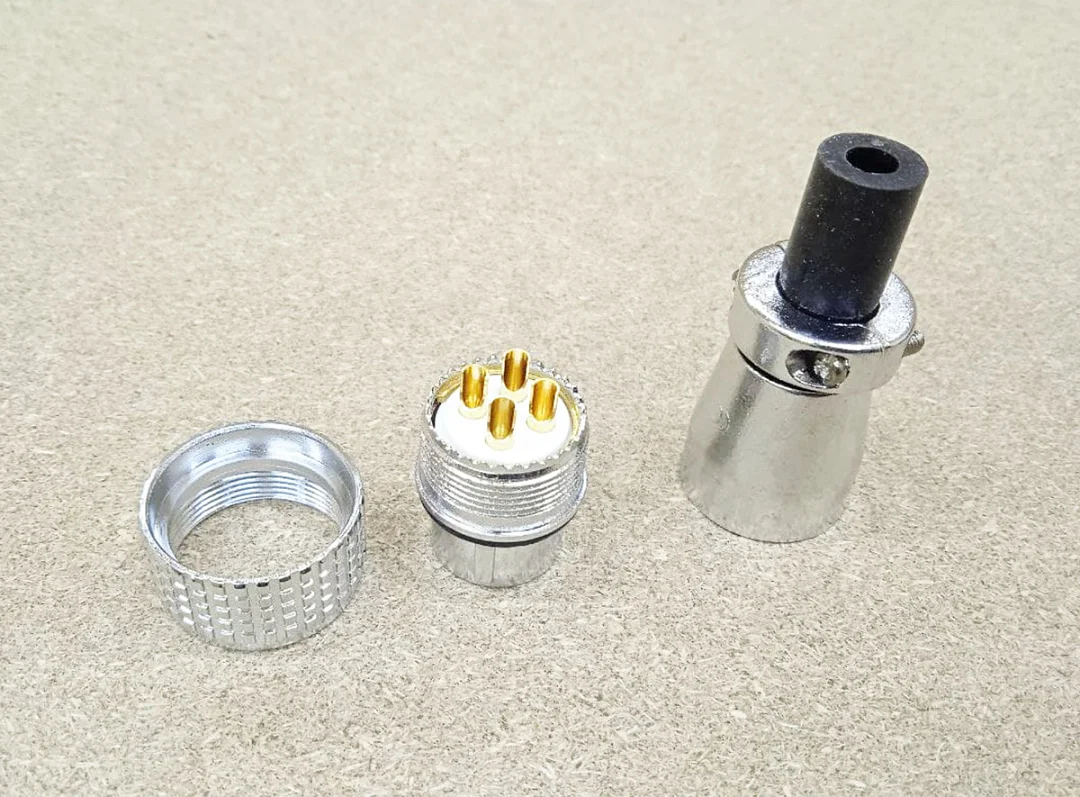

Розпіновку беріть з паспорта шпинделя і перевіряйте мультиметром до подачі живлення. Дроти припаюють до хвостовиків вставки, на паяння надягають термоусадку, потім збирають корпус і затягують затискач кабелю, щоб навантаження від натягу не припадало на паяння. Контакт заземлення обов’язково з’єднують з PE частотного перетворювача і корпусом верстата. Для кабелю шпинделя використовують екранований кабель, екран заземлюють з обох боків: на PE частотного перетворювача і на корпусі шпинделя. Підключати і відключати штекер можна тільки при вимкненому частотному перетворювачі.
