Штекер H20 на 4 контакта для шпинделя

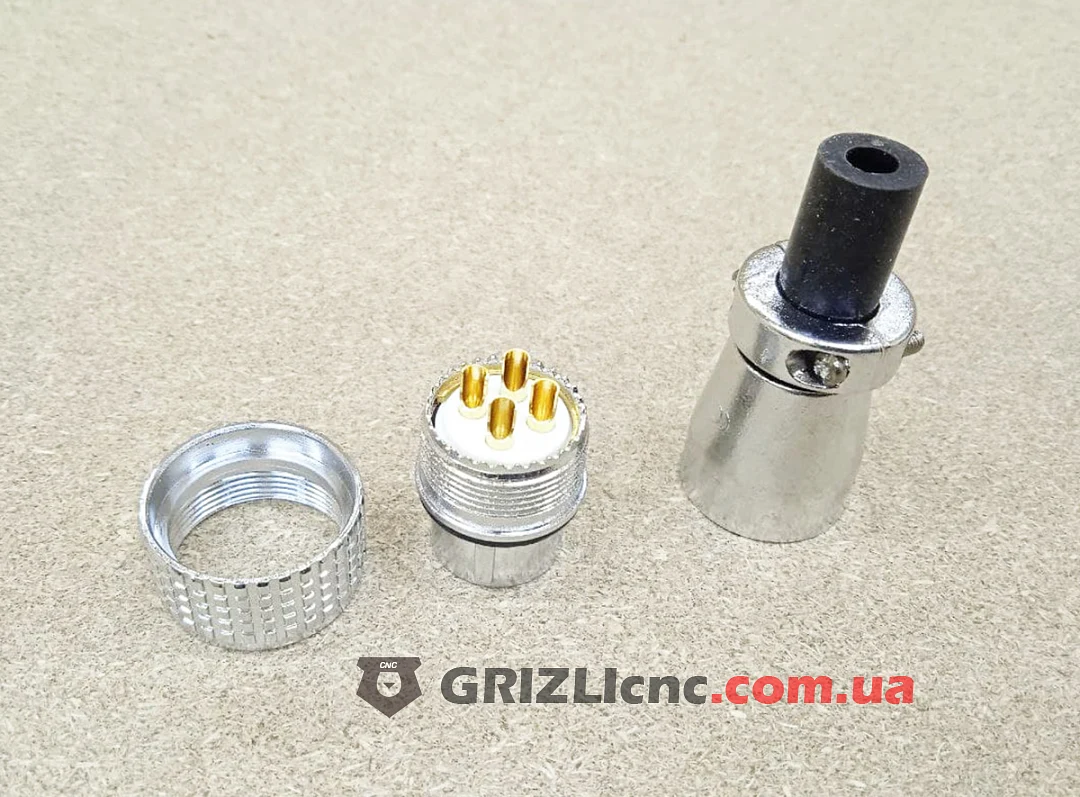

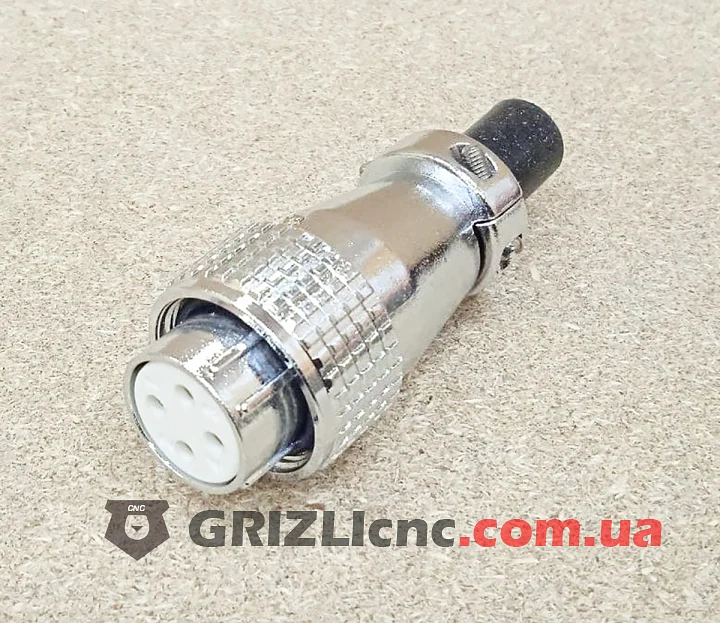

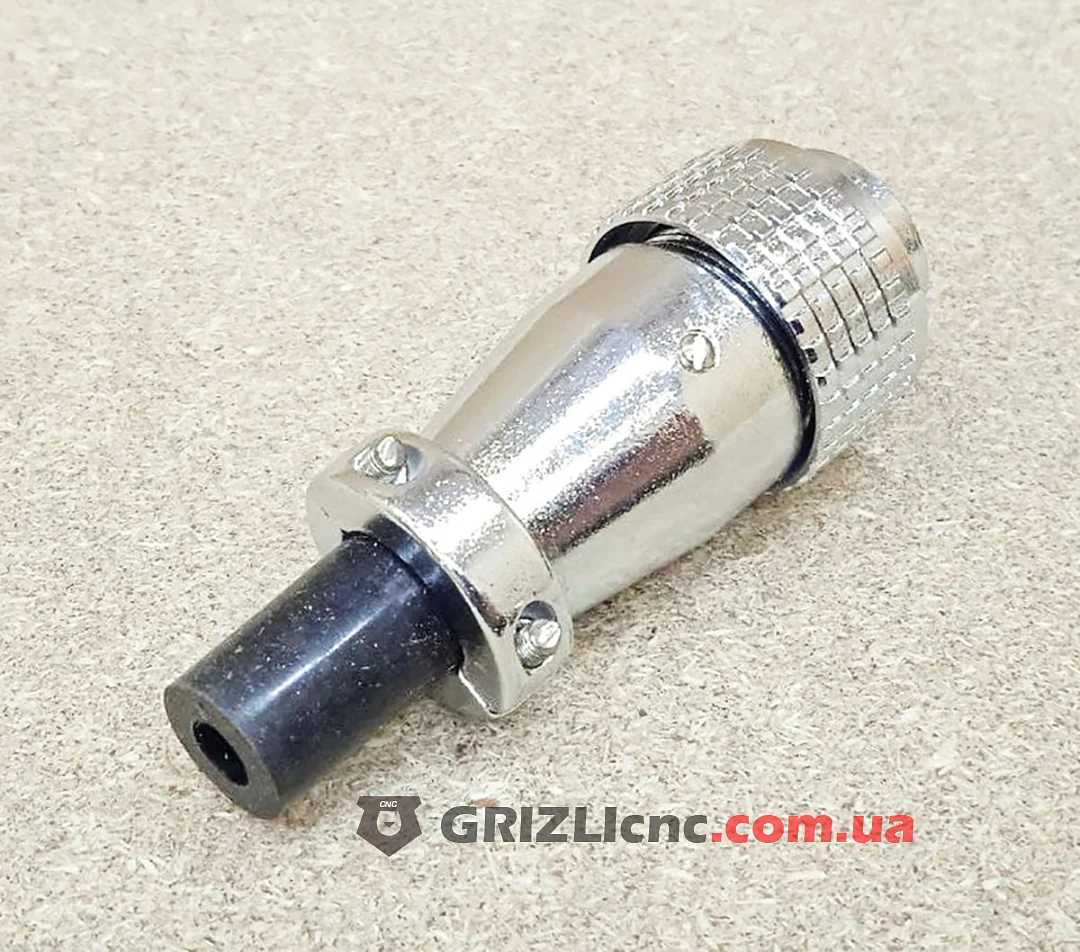

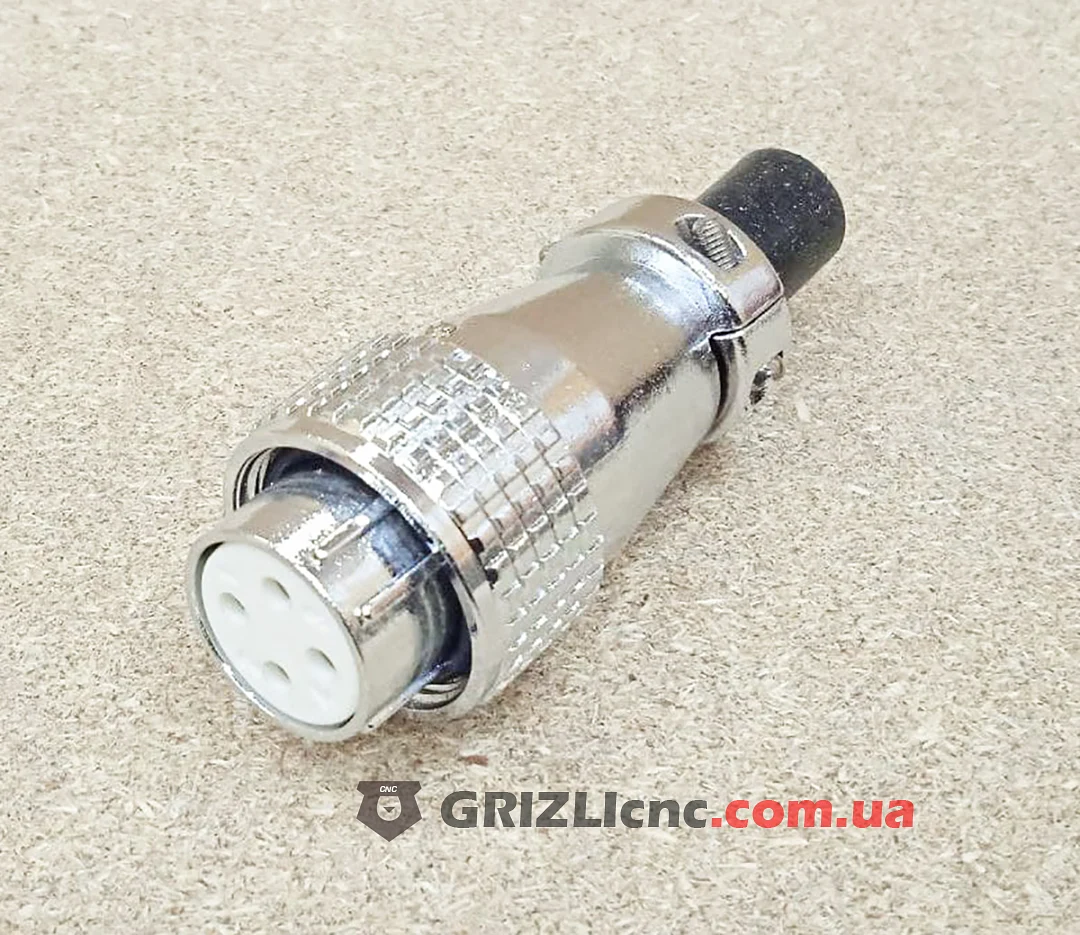

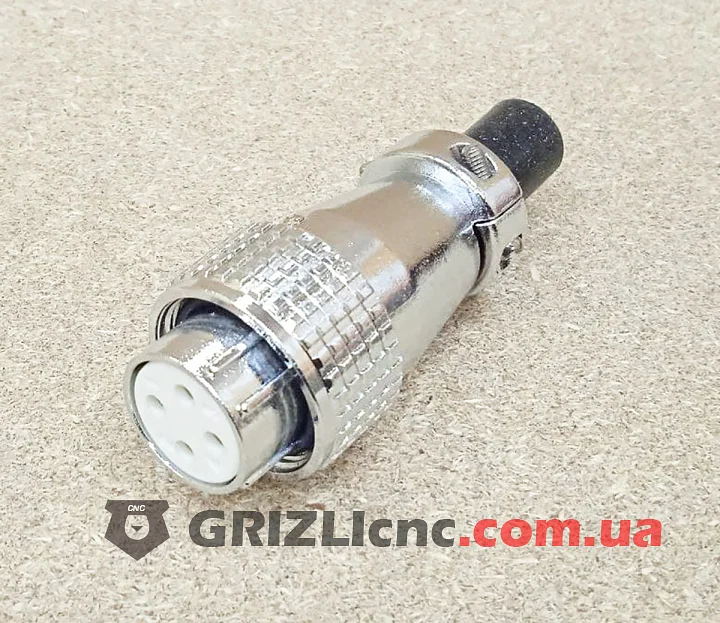

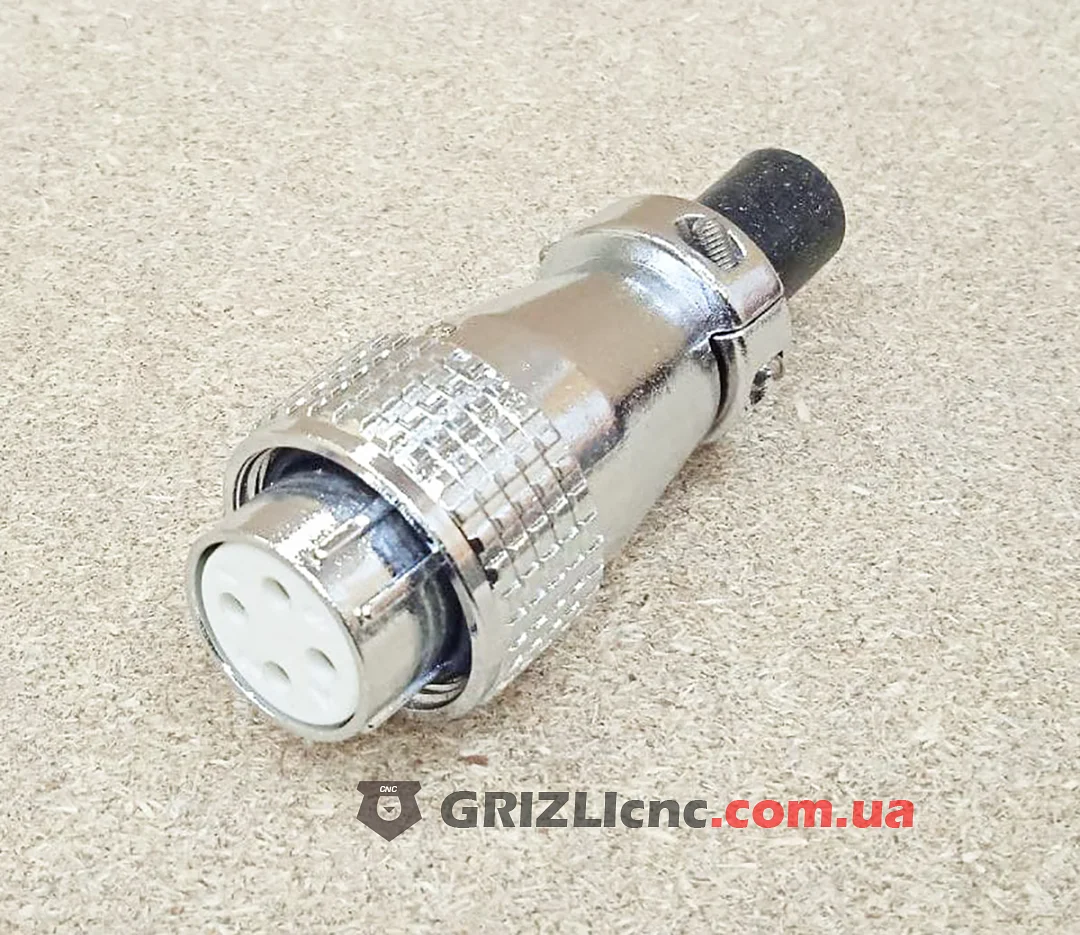

Штекер H20 на 4 контакта для подключения кабеля к шпинделю с авиационным разъемом. Металлический корпус, накатанная накидная гайка, белая изолирующая вставка с гнездами и чёрная втулка на вводе кабеля. Номинальный ток 10 А.

Для чего нужен

Многие шпиндели для ЧПУ имеют на корпусе ответную часть авиационного разъема. Штекер позволяет отсоединить кабель от шпинделя без разборки: это удобно при замене шпинделя, обслуживании и перевозке станка. Три контакта используют для фаз двигателя (U, V, W), четвёртый для заземления.

Как выбрать

Размер штекера должен совпадать с разъемом на шпинделе: H17 и H20 отличаются диаметром и друг к другу не подходят. Номинальный ток штекера должен быть не меньше тока шпинделя из его паспорта.

Монтаж

Распиновку берите из паспорта шпинделя и проверяйте мультиметром до подачи питания. Провода припаивают к хвостовикам вставки, на пайку надевают термоусадку, затем собирают корпус и затягивают зажим кабеля, чтобы нагрузка от натяжения не приходилась на пайку. Контакт заземления обязательно соединяют с PE частотного преобразователя и корпусом станка. Для кабеля шпинделя используют экранированный кабель, экран заземляют с обеих сторон: на PE частотного преобразователя и на корпусе шпинделя. Подключать и отключать штекер можно только при выключенном частотном преобразователе.
