Штекер H17 на 4 контакти для шпинделя

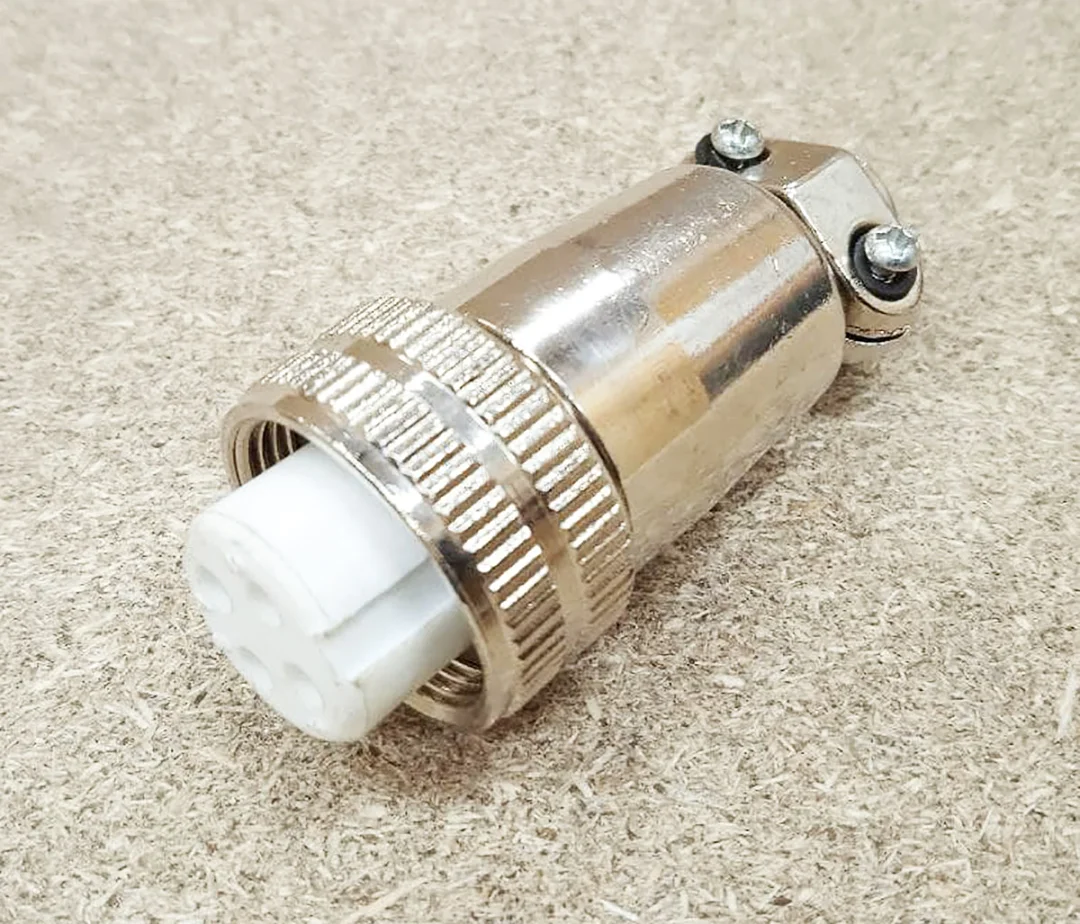

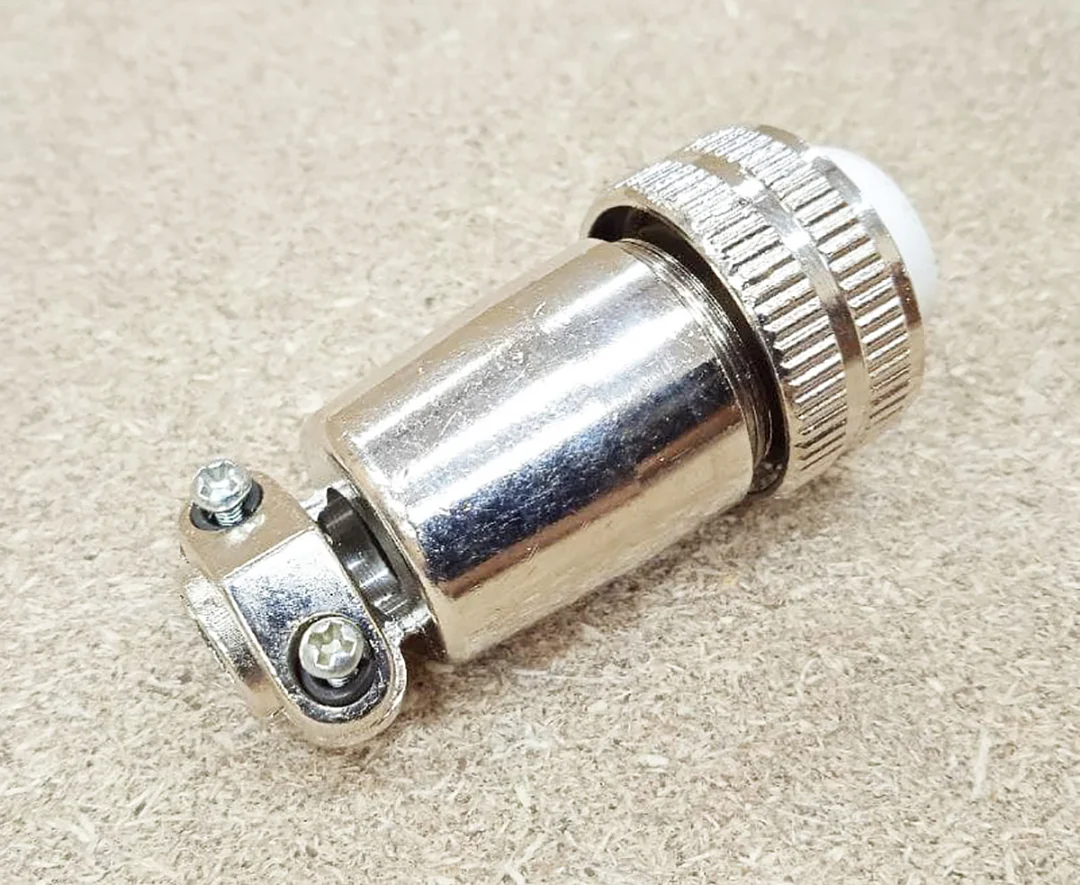

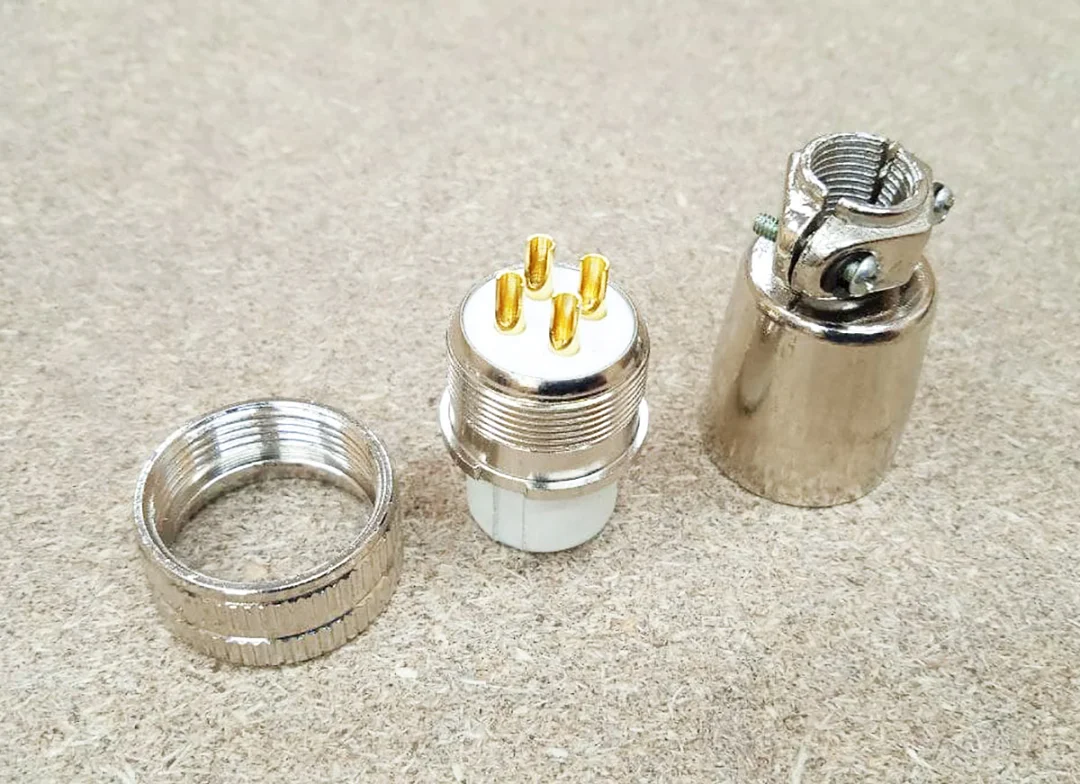

Штекер H17 на 4 контакти для підключення кабелю до шпинделя з авіаційним роз’ємом. Металевий корпус, накатана накидна гайка, біла ізолювальна вставка з гніздами і хомут для затискання кабелю на двох гвинтах. Номінальний струм 5 А.

Для чого потрібен

Багато шпинделів для ЧПУ мають на корпусі відповідну частину авіаційного роз’єму. Штекер дозволяє від’єднати кабель від шпинделя без розбирання: це зручно при заміні шпинделя, обслуговуванні і перевезенні верстата. Три контакти використовують для фаз двигуна (U, V, W), четвертий для заземлення.

Як обрати

Розмір штекера має збігатися з роз’ємом на шпинделі: H17 і H20 відрізняються діаметром і один до одного не підходять. Номінальний струм штекера має бути не меншим за струм шпинделя з його паспорта.

Монтаж

Розпіновку беріть з паспорта шпинделя і перевіряйте мультиметром до подачі живлення. Дроти припаюють до хвостовиків вставки, на паяння надягають термоусадку, потім збирають корпус і затягують затискач кабелю, щоб навантаження від натягу не припадало на паяння. Контакт заземлення обов’язково з’єднують з PE частотного перетворювача і корпусом верстата. Для кабелю шпинделя використовують екранований кабель, екран заземлюють з обох боків: на PE частотного перетворювача і на корпусі шпинделя. Підключати і відключати штекер можна тільки при вимкненому частотному перетворювачі.
