Штекер H17 на 4 контакта для шпинделя

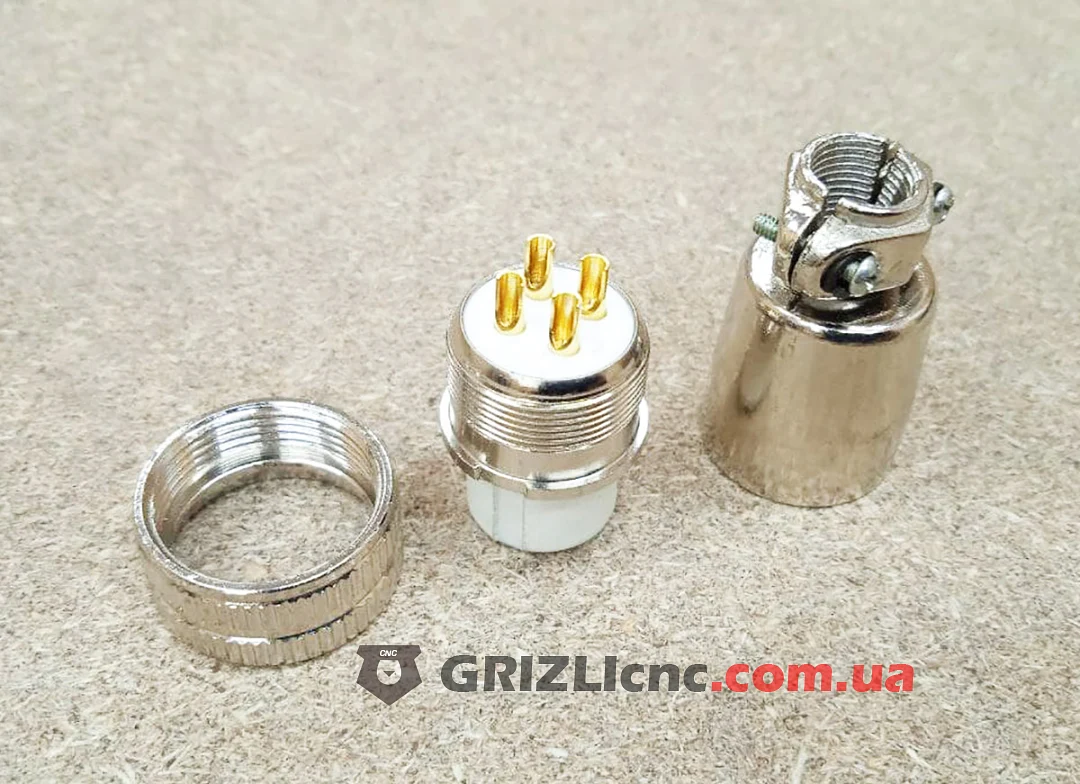

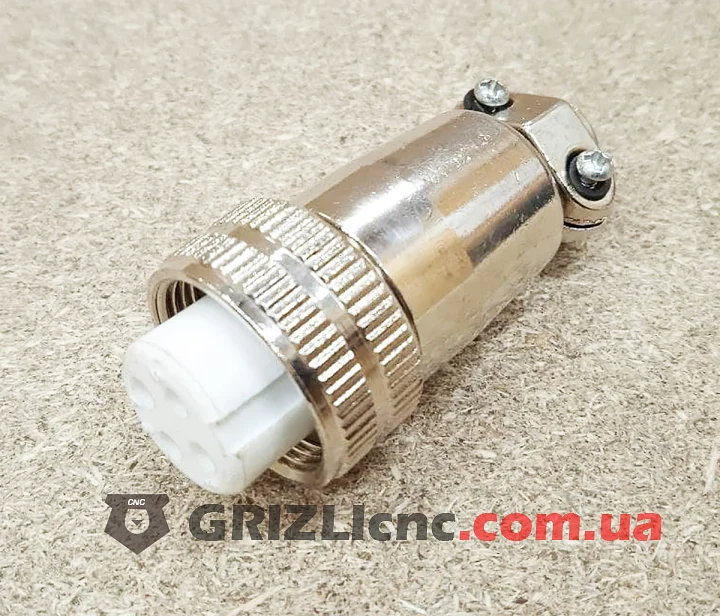

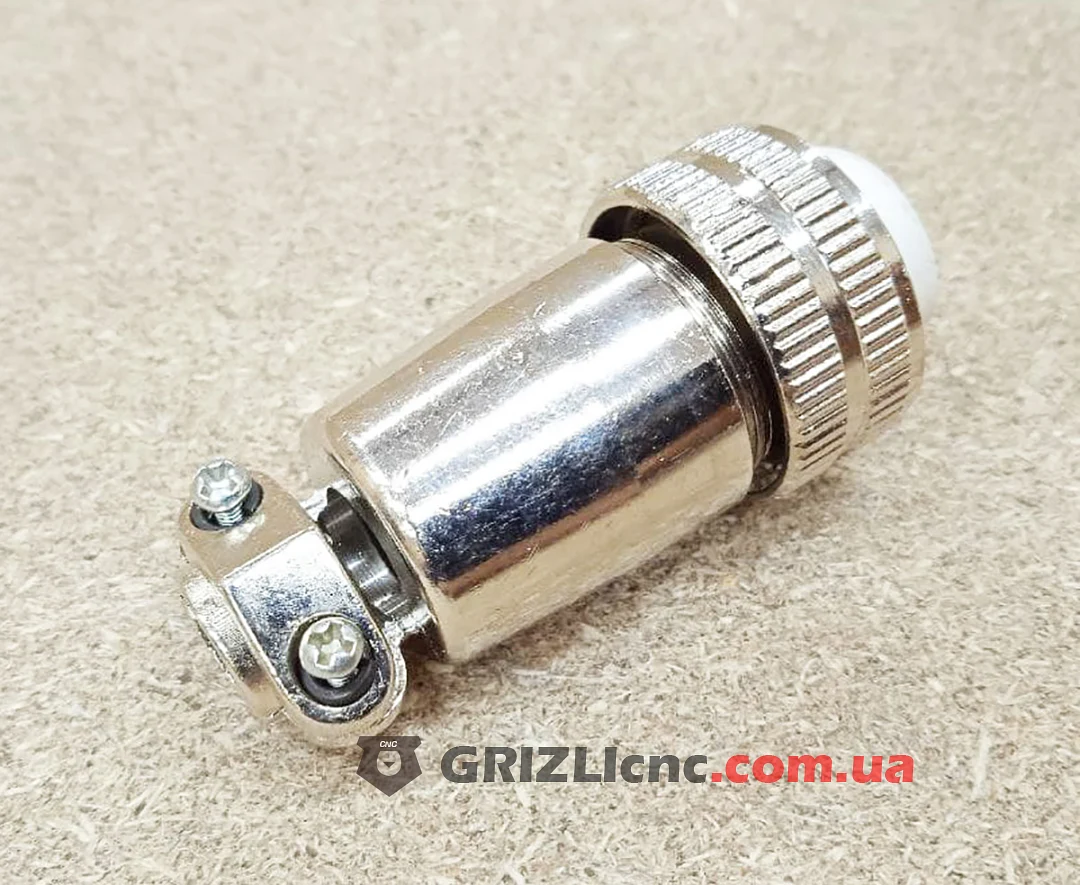

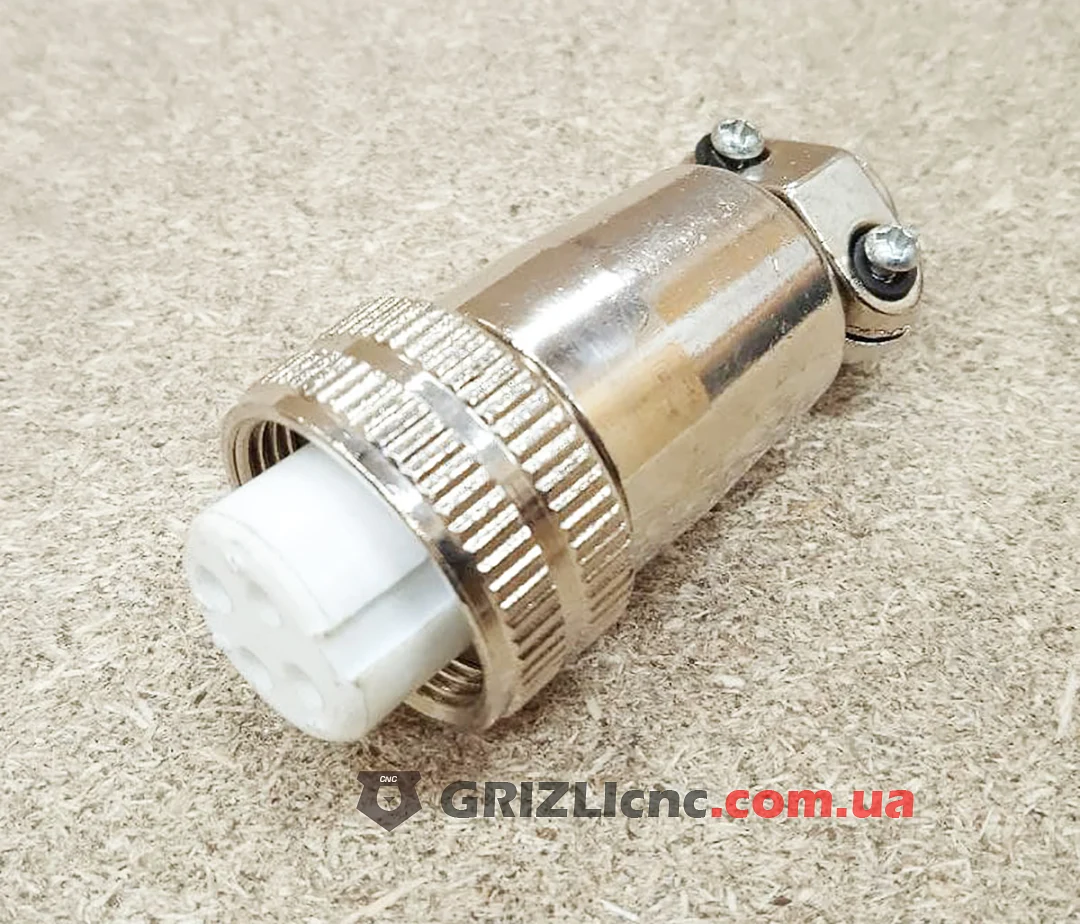

Штекер H17 на 4 контакта для подключения кабеля к шпинделю с авиационным разъемом. Металлический корпус, накатанная накидная гайка, белая изолирующая вставка с гнездами и хомут для зажима кабеля на двух винтах. Номинальный ток 5 А.

Для чего нужен

Многие шпиндели для ЧПУ имеют на корпусе ответную часть авиационного разъема. Штекер позволяет отсоединить кабель от шпинделя без разборки: это удобно при замене шпинделя, обслуживании и перевозке станка. Три контакта используют для фаз двигателя (U, V, W), четвёртый для заземления.

Как выбрать

Размер штекера должен совпадать с разъемом на шпинделе: H17 и H20 отличаются диаметром и друг к другу не подходят. Номинальный ток штекера должен быть не меньше тока шпинделя из его паспорта.

Монтаж

Распиновку берите из паспорта шпинделя и проверяйте мультиметром до подачи питания. Провода припаивают к хвостовикам вставки, на пайку надевают термоусадку, затем собирают корпус и затягивают зажим кабеля, чтобы нагрузка от натяжения не приходилась на пайку. Контакт заземления обязательно соединяют с PE частотного преобразователя и корпусом станка. Для кабеля шпинделя используют экранированный кабель, экран заземляют с обеих сторон: на PE частотного преобразователя и на корпусе шпинделя. Подключать и отключать штекер можно только при выключенном частотном преобразователе.
