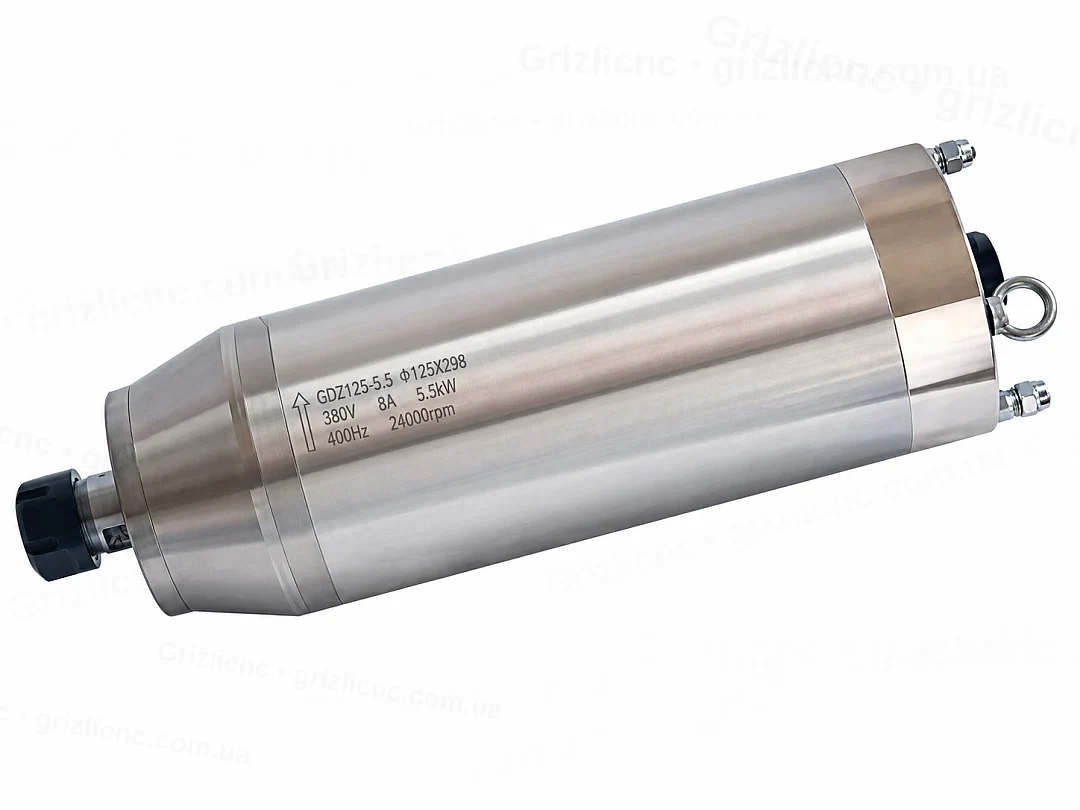

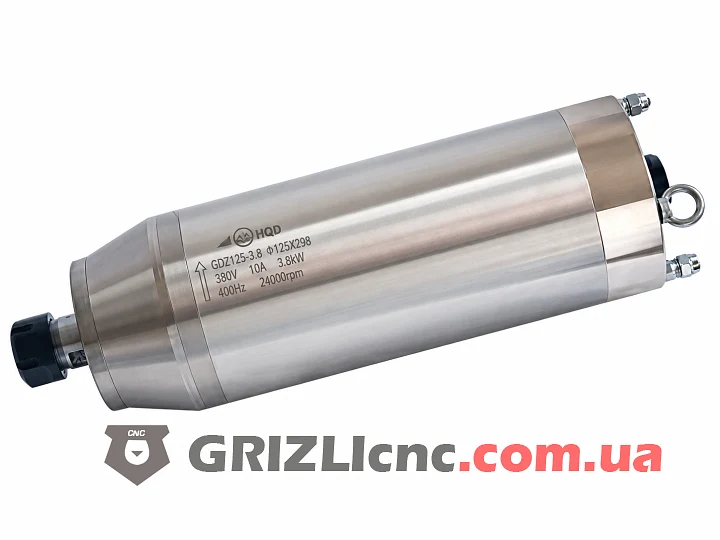

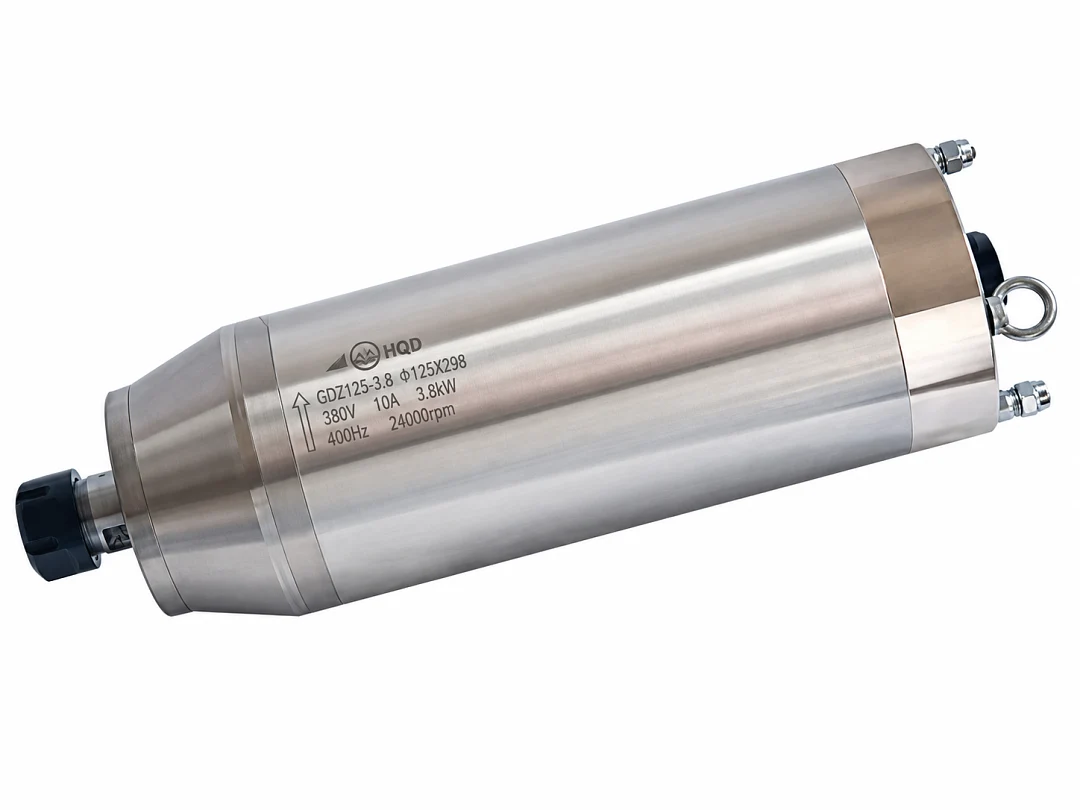

Шпиндель GDZ 5.5 кВт 380 В ER25 з водяним охолодженням, 4 підшипники, для фрезерного верстата ЧПУ

Шпиндель GDZ з водяним охолодженням для фрезерного верстата ЧПУ: потужність 5.5 кВт, живлення 380 В три фази від частотного перетворювача, номінальний струм 8 А, 24000 об/хв при частоті 400 Гц. Корпус Ø125x298 мм.

Конструкція

У шпинделі 4 підшипники. Цанговий патрон ER25 затискає хвостовик інструмента діаметром від 1 до 16 мм, під кожен діаметр потрібна своя цанга. Для встановлення на верстат потрібен хомут або кронштейн під діаметр 125 мм; висоту шпинделя регулюють, зсуваючи його в хомуті.

Для яких задач

Потужність 5.5 кВт потрібна для важких режимів на великих верстатах: великі фрези, обробка каменю, велика глибина й висока подача. Крутний момент на валу при 24000 об/хв 2.19 Н·м; на менших обертах шпиндель віддає пропорційно меншу потужність.

Шпиндель працює по дереву, МДФ, фанері, пластику, ПВХ, композитних матеріалах і кольорових металах. Для сталі він не рекомендований: високі оберти й невеликий крутний момент не підходять для її різання.

Підключення

Шпиндель підключають лише через частотний перетворювач із трифазним виходом 380 В, потужністю не меншою за 5.5 кВт. Пряме підключення до мережі виведе шпиндель з ладу. У частотнику задають номінальну частоту 400 Гц, оберти 24000 об/хв при 400 Гц, напругу 380 В і струм 8 А. Параметри налаштовують до підключення шпинделя. Роз’єм чотириконтактний: контакти 1, 2, 3 з’єднують із виходами U, V, W частотника, контакт 4 із заземленням.

Охолодження

Навколо статора проходить сорочка охолодження з двома штуцерами: через один рідина входить, через інший виходить. Шпиндель не вмикають без протоку навіть на короткий час. До контуру входять помпа, бак або радіатор і трубки. Заправляють дистильованою водою або антифризом: звичайна вода з крана дає накип і заростає. Для тривалої роботи потрібна герметична помпа, трубки беруть жорсткі, бо частина трубок втрачає форму при нагріванні вище 40 °C.

Запуск і експлуатація

Новий шпиндель і шпиндель після тривалого простою обкатують: 30 хвилин на 25% максимальних обертів, потім 15 хвилин на 50%, після цього виходять на максимум.
