Шпиндель GDZ 5.5 кВт 380 В ER25 с водяным охлаждением, 4 подшипника, для фрезерного станка ЧПУ

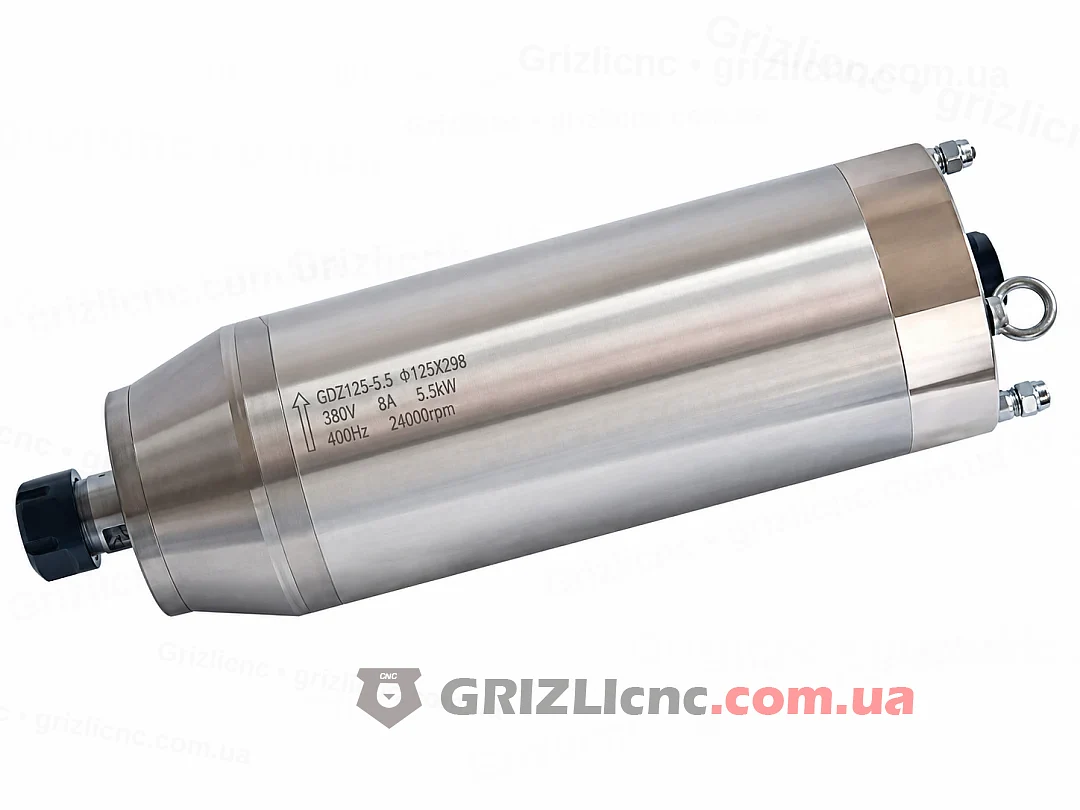

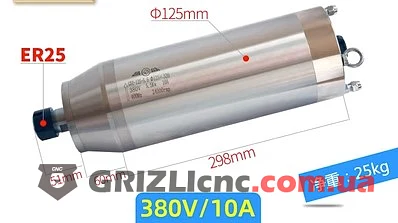

Шпиндель GDZ с водяным охлаждением для фрезерного станка ЧПУ: мощность 5.5 кВт, питание 380 В три фазы от частотного преобразователя, номинальный ток 8 А, 24000 об/мин при частоте 400 Гц. Корпус Ø125x298 мм.

Конструкция

В шпинделе 4 подшипника. Цанговый патрон ER25 зажимает хвостовик инструмента диаметром от 1 до 16 мм, под каждый диаметр нужна своя цанга. Для установки на станок нужен хомут или кронштейн под диаметр 125 мм; высоту шпинделя регулируют, сдвигая его в хомуте.

Для каких задач

Мощность 5.5 кВт нужна для тяжёлых режимов на больших станках: крупные фрезы, обработка камня, большая глубина и высокая подача. Крутящий момент на валу при 24000 об/мин 2.19 Н·м; на меньших оборотах шпиндель отдаёт пропорционально меньшую мощность.

Шпиндель работает по дереву, МДФ, фанере, пластику, ПВХ, композитным материалам и цветным металлам. Для стали он не рекомендуется: высокие обороты и небольшой крутящий момент не подходят для её резания.

Подключение

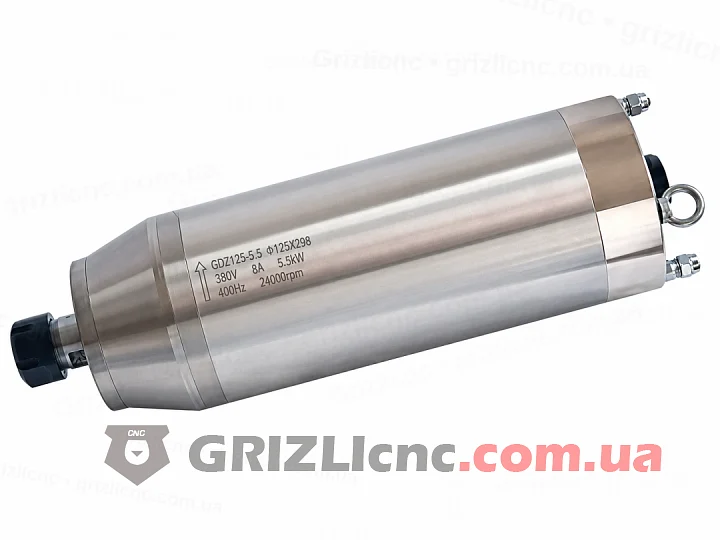

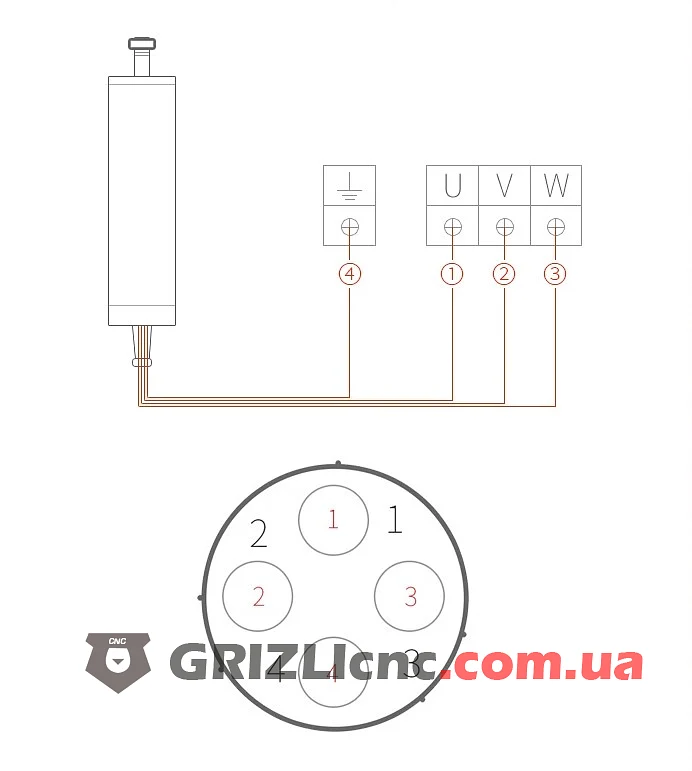

Шпиндель подключают только через частотный преобразователь с трёхфазным выходом 380 В, мощностью не меньше 5.5 кВт. Прямое подключение к сети выведет шпиндель из строя. В частотнике задают номинальную частоту 400 Гц, обороты 24000 об/мин при 400 Гц, напряжение 380 В и ток 8 А. Параметры настраивают до подключения шпинделя. Разъём четырёхконтактный: контакты 1, 2, 3 соединяют с выходами U, V, W частотника, контакт 4 с заземлением.

Охлаждение

Вокруг статора проходит рубашка охлаждения с двумя штуцерами: по одному жидкость входит, по другому выходит. Шпиндель не включают без протока даже на короткое время. В контур входят помпа, бак или радиатор и трубки. Заправляют дистиллированной водой или антифризом: обычная вода из крана даёт накипь и зарастает. Для длительной работы нужна герметичная помпа, трубки берут жёсткие, так как часть трубок теряет форму при нагреве выше 40 °C.

Запуск и эксплуатация

Новый шпиндель и шпиндель после долгого простоя обкатывают: 30 минут на 25% максимальных оборотов, затем 15 минут на 50%, после этого выходят на максимум.
