Шпиндель GDZ квадратний 2.2 кВт 220 В ER20 з повітряним охолодженням, 3 підшипники, для фрезерного верстата ЧПУ

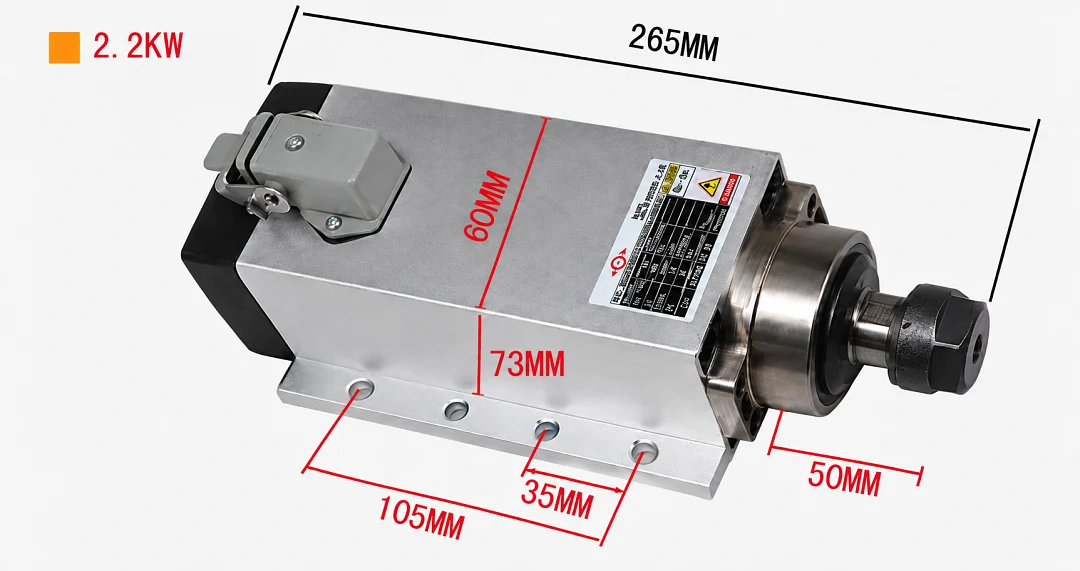

Квадратний шпиндель GDZ з повітряним охолодженням для фрезерного верстата ЧПУ: потужність 2.2 кВт, живлення 220 В три фази від частотного перетворювача. Корпус квадратний, шпиндель кріпиться до верстата опорною плитою.

Конструкція

У шпинделі 3 підшипники. Цанговий патрон ER20 затискає хвостовик інструмента діаметром від 1 до 13 мм, під кожен діаметр потрібна своя цанга. Квадратний корпус з опорною плитою ставлять на каретку осі Z без окремого хомута.

Для яких задач

Потужність 2.2 кВт беруть для розкрою листових матеріалів, фрезерування масиву та обробки пластику й кольорових металів з великим зніманням за прохід.

Шпиндель працює по дереву, МДФ, фанері, пластику, ПВХ, композитних матеріалах і кольорових металах. Для сталі він не рекомендований: високі оберти й невеликий крутний момент не підходять для її різання.

Підключення

Шпиндель підключають лише через частотний перетворювач із входом 220 В і трифазним виходом 220 В, потужністю не меншою за 2.2 кВт. Пряме підключення до мережі виведе шпиндель з ладу. Частоту, оберти й струм для налаштування частотника беруть із шильдика шпинделя та задають до його підключення.

Охолодження

На валу стоїть крильчатка, вона жене повітря вздовж корпусу, окремий контур із помпою не потрібен. Потік повітря зростає разом з обертами, тому тривала робота на малих обертах із великим навантаженням гріє шпиндель сильніше. Решітку тримають чистою від пилу й не закривають кожухами; під час роботи з МДФ і фанерою потрібна аспірація.

Запуск і експлуатація

Новий шпиндель і шпиндель після тривалого простою обкатують: 30 хвилин на 25% максимальних обертів, потім 15 хвилин на 50%, після цього виходять на максимум.
