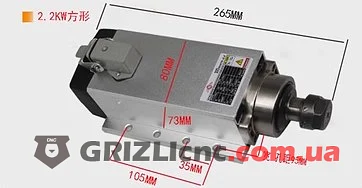

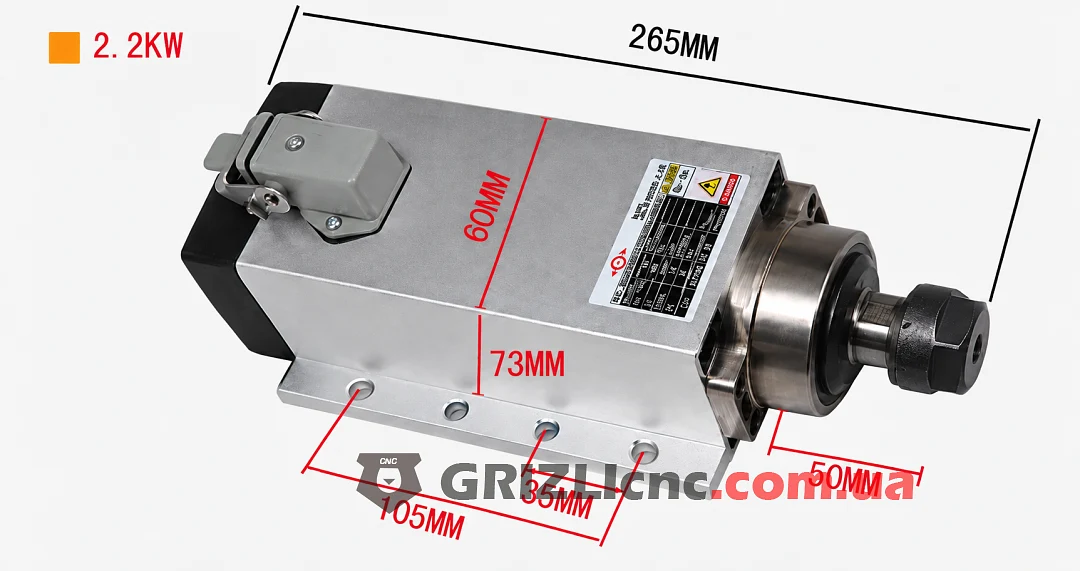

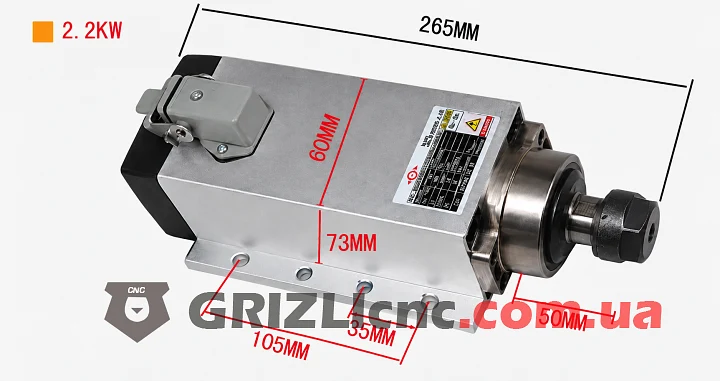

Квадратный шпиндель GDZ с воздушным охлаждением для фрезерного станка ЧПУ: мощность 2.2 кВт, питание 220 В три фазы от частотного преобразователя. Корпус квадратный, шпиндель крепится к станку опорной плитой.
Конструкция
В шпинделе 3 подшипника. Цанговый патрон ER20 зажимает хвостовик инструмента диаметром от 1 до 13 мм, под каждый диаметр нужна своя цанга. Квадратный корпус с опорной плитой ставят на каретку оси Z без отдельного хомута.
Для каких задач
Мощность 2.2 кВт берут для раскроя листовых материалов, фрезеровки массива и обработки пластика и цветных металлов с большим съёмом за проход.
Шпиндель работает по дереву, МДФ, фанере, пластику, ПВХ, композитным материалам и цветным металлам. Для стали он не рекомендуется: высокие обороты и небольшой крутящий момент не подходят для её резания.
Подключение
Шпиндель подключают только через частотный преобразователь с входом 220 В и трёхфазным выходом 220 В, мощностью не меньше 2.2 кВт. Прямое подключение к сети выведет шпиндель из строя. Частоту, обороты и ток для настройки частотника берут с шильдика шпинделя и задают до его подключения.
Охлаждение
На валу стоит крыльчатка, она гонит воздух вдоль корпуса, отдельный контур с помпой не нужен. Поток воздуха растёт вместе с оборотами, поэтому долгая работа на малых оборотах с большой нагрузкой греет шпиндель сильнее. Решётку держат чистой от пыли и не закрывают кожухами; при работе с МДФ и фанерой нужна аспирация.
Запуск и эксплуатация
Новый шпиндель и шпиндель после долгого простоя обкатывают: 30 минут на 25% максимальных оборотов, затем 15 минут на 50%, после этого выходят на максимум.
