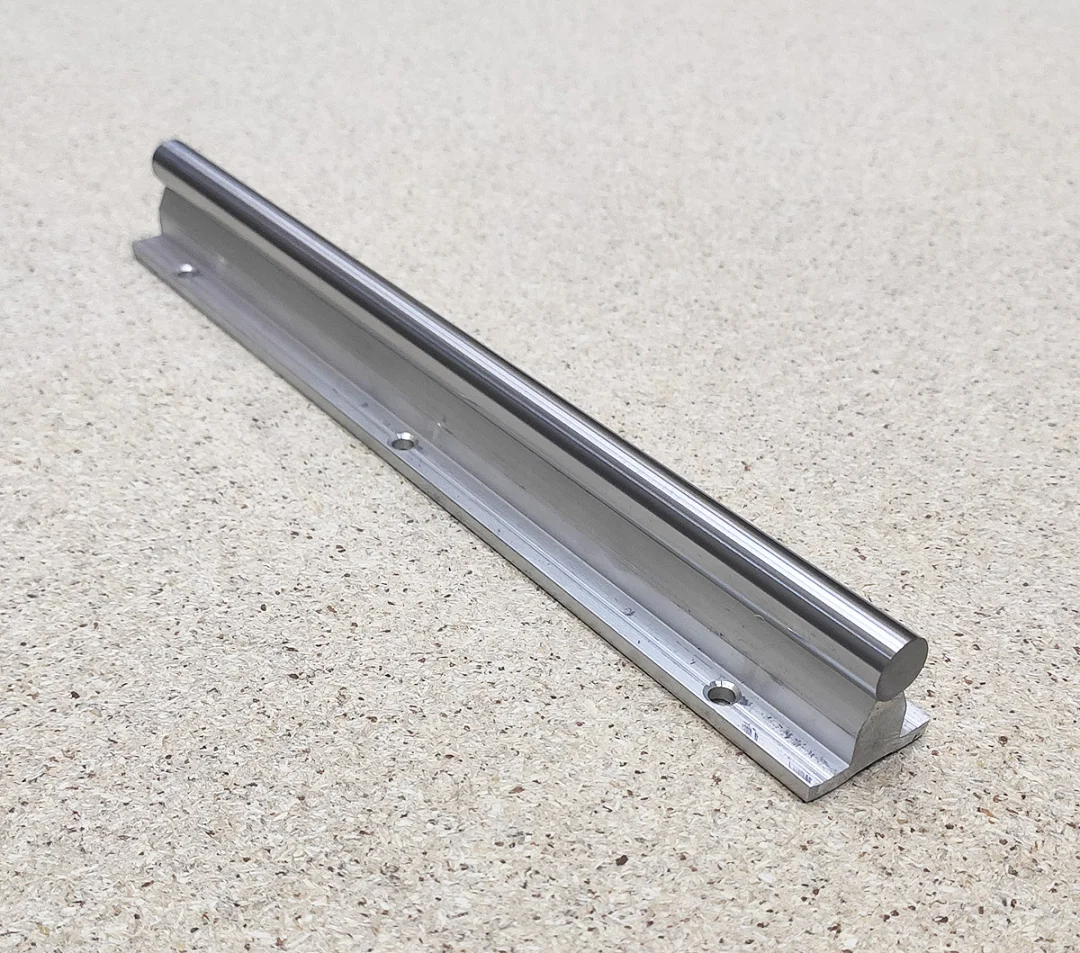

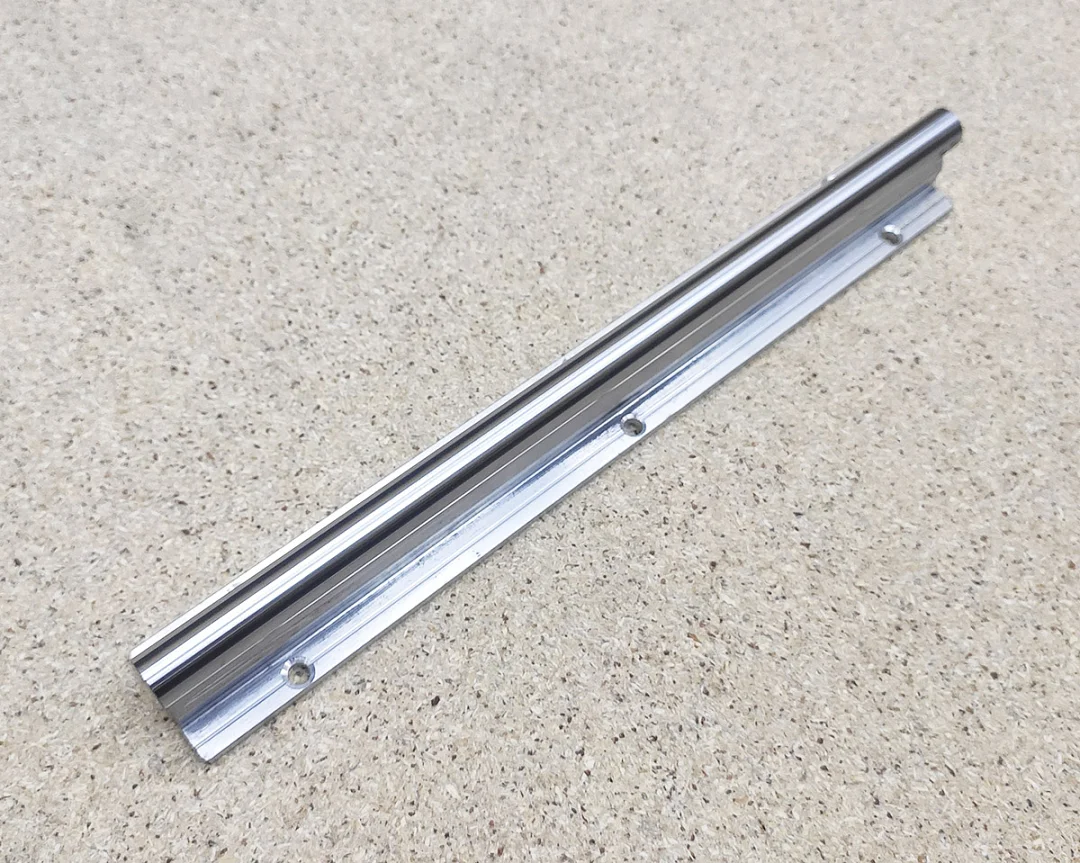

Вал на опорі SBR12, лінійна направляюча 12 мм, довжина 250 мм

SBR12 це кругла лінійна направляюча: шліфований сталевий вал діаметром 12 мм на алюмінієвій опорі. Відрізок довжиною 250 мм. Валом ходять відкриті лінійні підшипники SBR12UU.

Будова

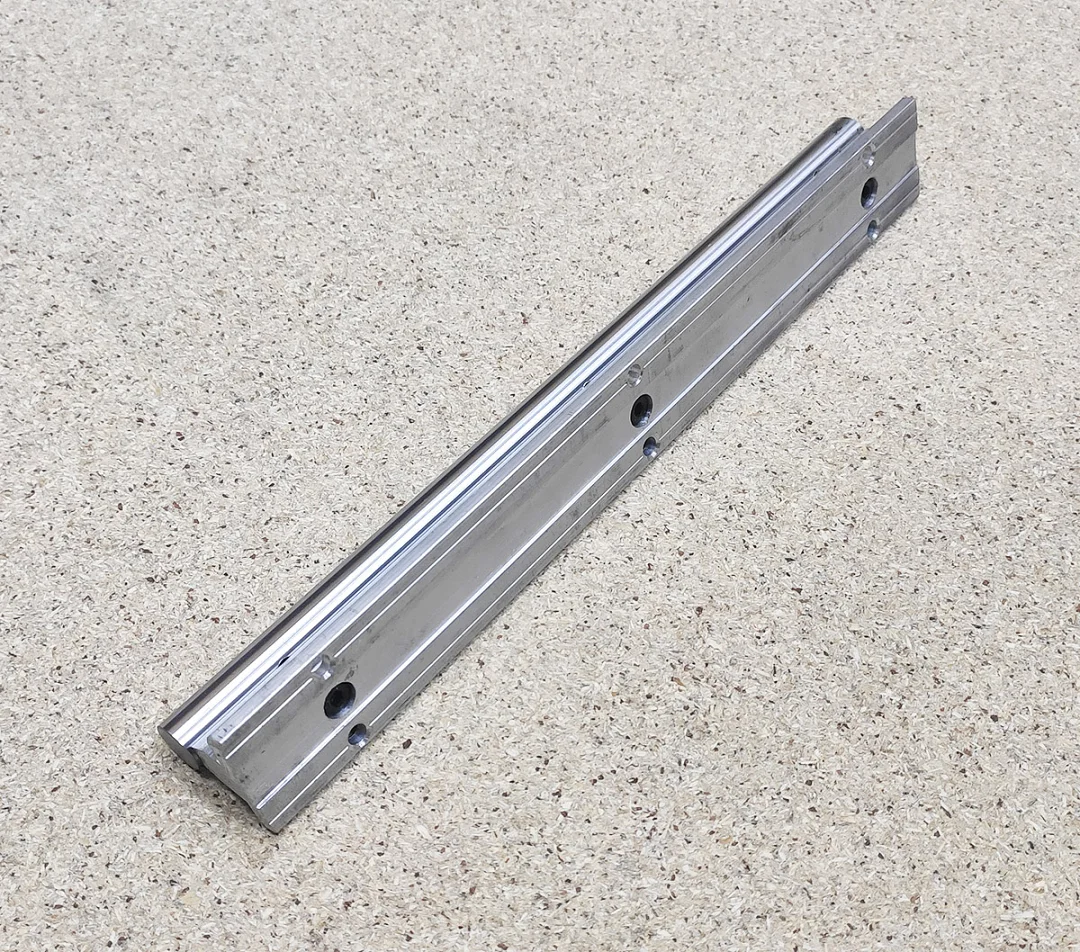

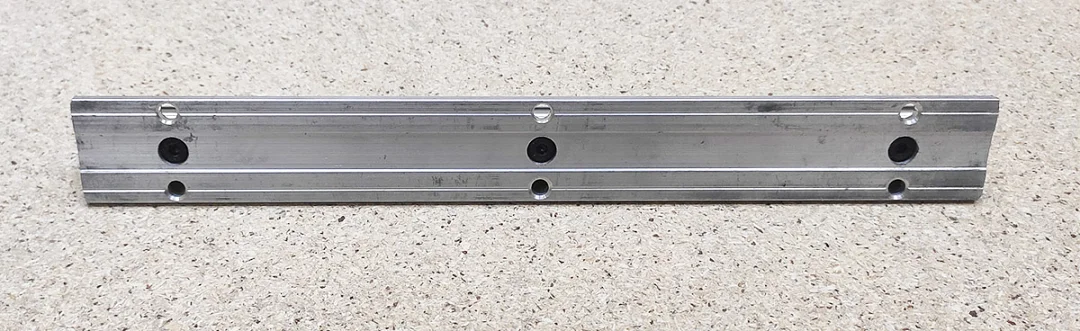

Опору прикручують до рами верстата болтами крізь отвори, зроблені по всій її довжині. Вал лежить на опорі по всій довжині, тому не провисає між точками кріплення й тримає навантаження на довгих осях. Відкритий підшипник SBR охоплює вал зверху й з боків, а крізь проріз знизу його корпусу проходить опора.

Каретка SBR це лінійний кульковий підшипник в алюмінієвому корпусі. Кульки циркулюють замкненими доріжками, тому опір руху малий, а ресурс великий. Регулювальні гвинти корпусу вибирають зазор між підшипником і валом. Для більшого навантаження на вал ставлять дві каретки або подовжену каретку з двома підшипниками.

Розміри

Висоту осі й ширину опори наведено за типовим кресленням SBR12.

Де застосовують

Вал 12 мм розрахований на невеликі навантаження й компактні вузли, наприклад короткі осі та невеликі гравери. Вали на опорі ставлять на фрезерні верстати з ЧПУ, плазмові та лазерні верстати, плотери, 3D принтери й вимірювальне обладнання.

Монтаж

На вісь ставлять два паралельні вали й по дві каретки на кожному. Перший вал прикручують до рами й виставляють по прямій, другий виставляють по першому так, щоб каретки йшли без заїдань по всій довжині.
