Вал на опоре SBR12, линейная направляющая 12 мм, длина 250 мм

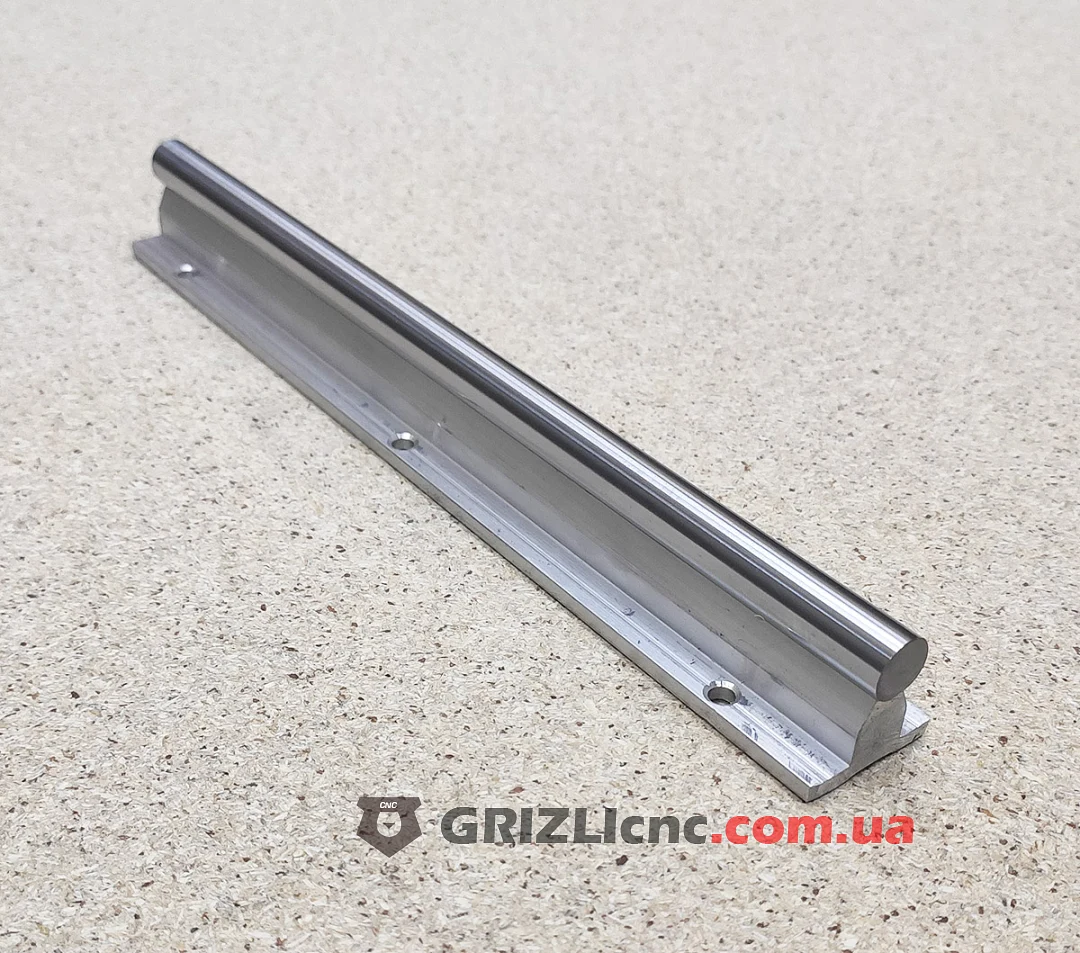

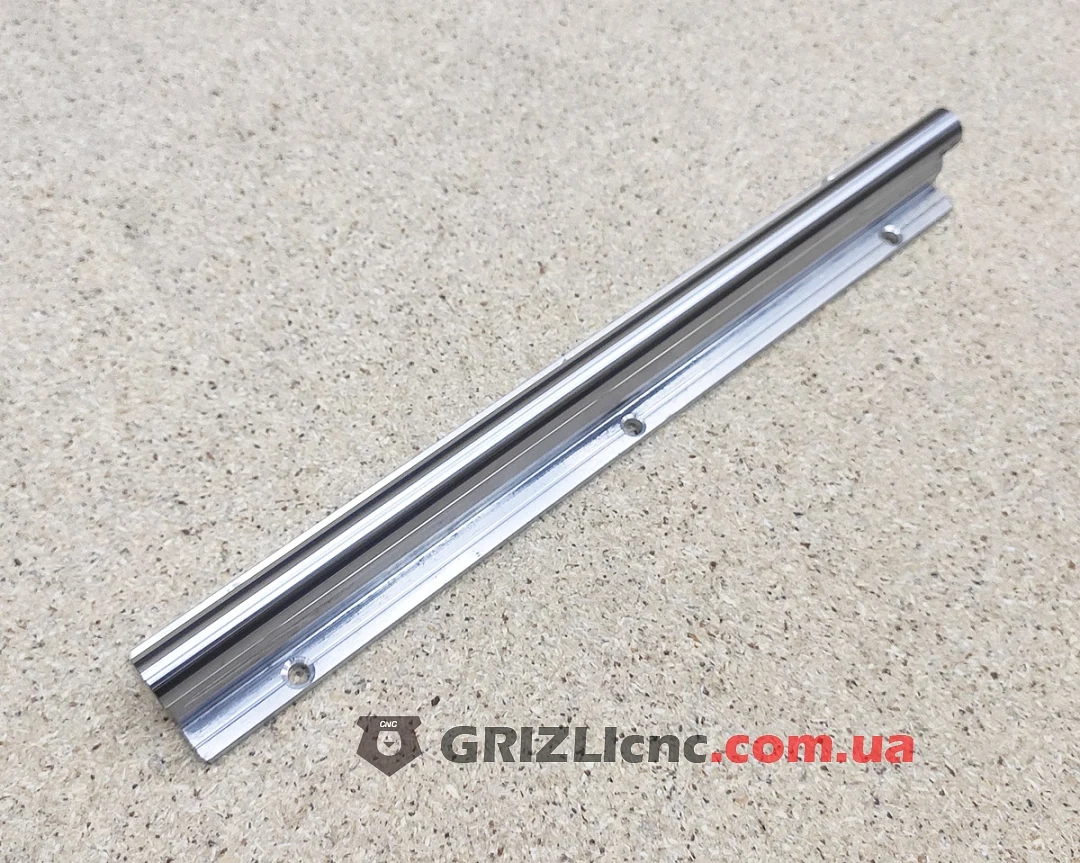

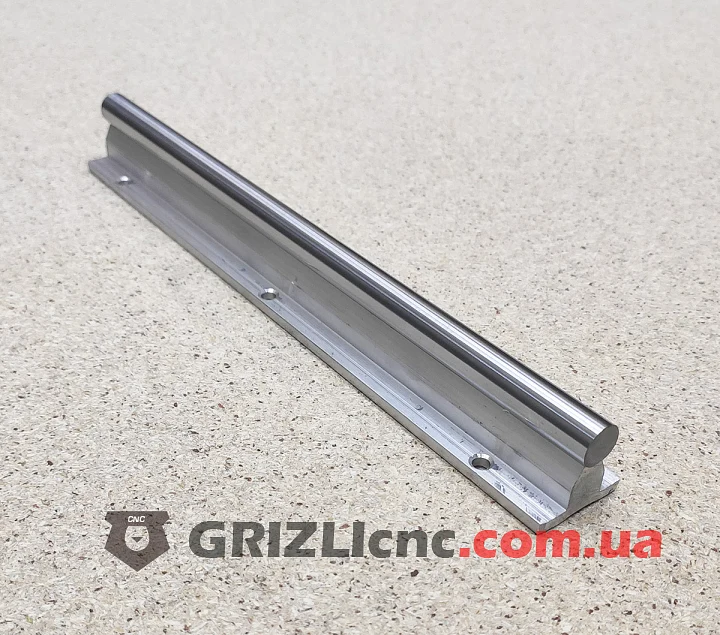

SBR12 это круглая линейная направляющая: шлифованный стальной вал диаметром 12 мм на алюминиевой опоре. Отрезок длиной 250 мм. По валу ходят открытые линейные подшипники SBR12UU.

Устройство

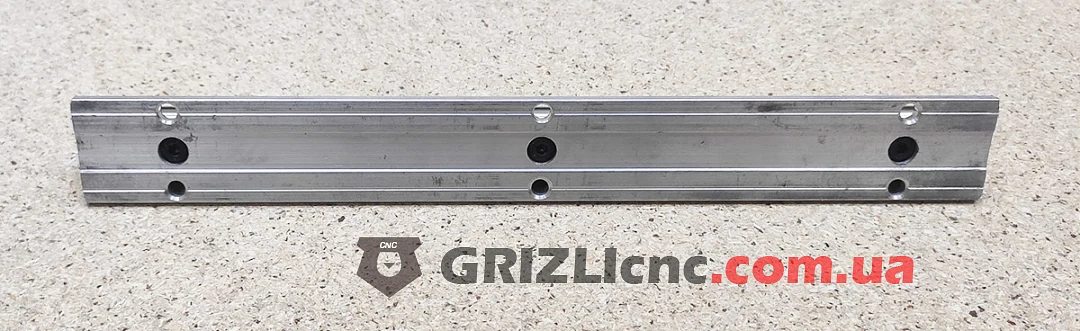

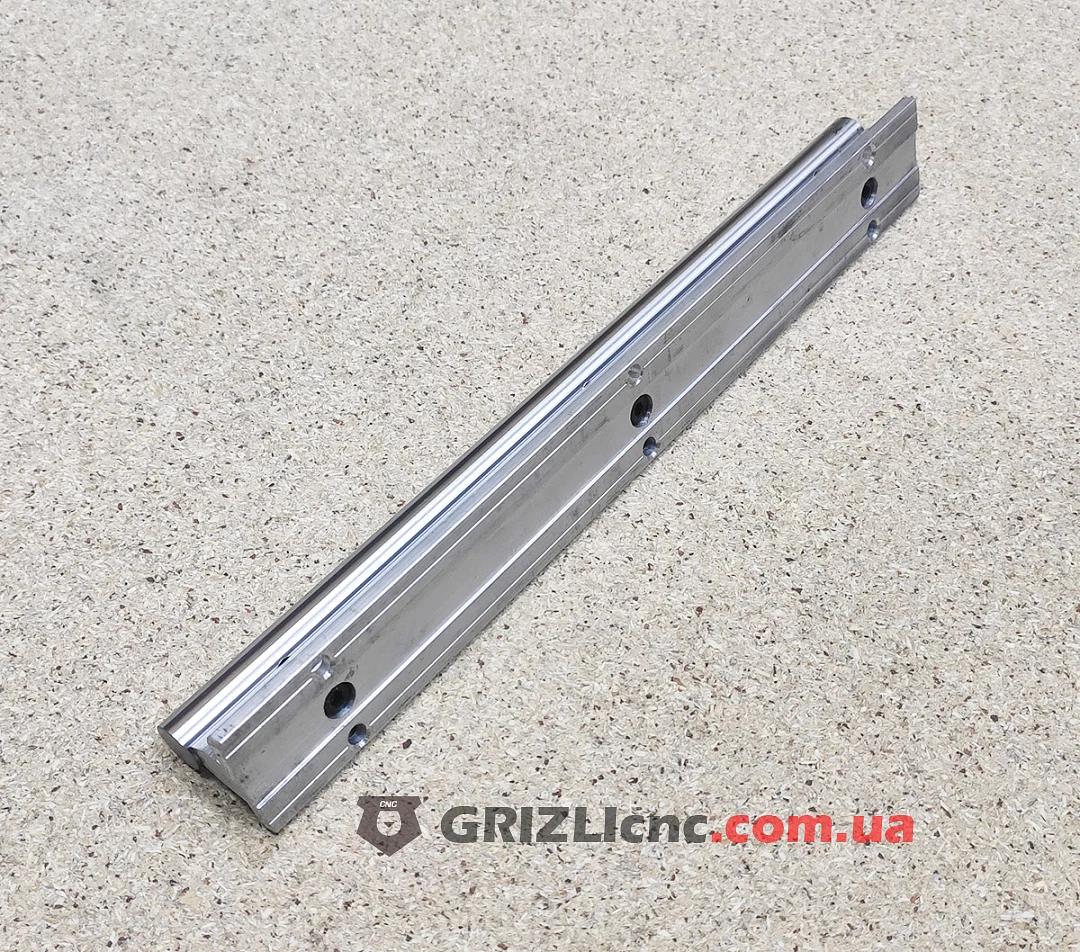

Опора прикручивается к раме станка болтами через отверстия, сделанные по всей её длине. Вал лежит на опоре по всей длине, поэтому не провисает между точками крепления и держит нагрузку на длинных осях. Открытый подшипник SBR охватывает вал сверху и с боков, а через прорезь снизу его корпуса проходит опора.

Каретка SBR это линейный шариковый подшипник в алюминиевом корпусе. Шарики циркулируют по замкнутым дорожкам, поэтому сопротивление движению мало, а ресурс большой. Регулировочные винты корпуса выбирают зазор между подшипником и валом. Для большей нагрузки на вал ставят две каретки или удлинённую каретку с двумя подшипниками.

Размеры

Высота оси и ширина опоры приведены по типовому чертежу SBR12.

Где применяют

Вал 12 мм рассчитан на небольшие нагрузки и компактные узлы, например короткие оси и небольшие граверы. Валы на опоре ставят на фрезерные станки с ЧПУ, плазменные и лазерные станки, плоттеры, 3D принтеры и измерительное оборудование.

Монтаж

На оси ставят два параллельных вала и по две каретки на каждом. Первый вал прикручивают к раме и выставляют по прямой, второй выставляют по первому так, чтобы каретки шли без заеданий по всей длине.
