ПІД терморегулятор REX-C100 V-DA з виходом SSR, 0...400 °C, 220 В

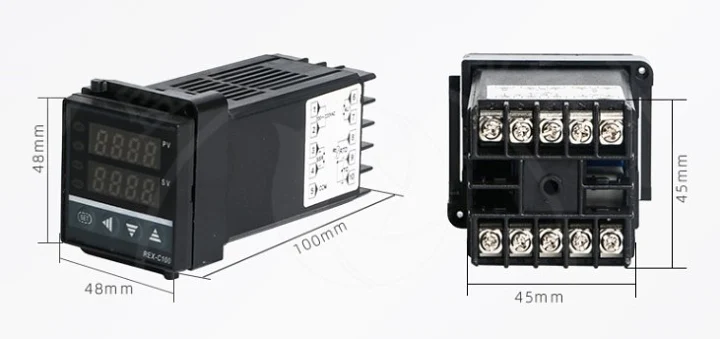

ПІД терморегулятор REX-C100 V-DA з виходом на твердотільне реле SSR для керування нагрівом. Регулятор тримає задану температуру в діапазоні 0...400 °C, живиться від мережі 220 В і встановлюється в щит або панель: лицева панель 48x48 мм, виріз у панелі 45x45 мм, глибина корпусу 100 мм. Нагрівач вмикає зовнішнє твердотільне реле, регулятор подає на його вхід керуючий сигнал.

Інструкція з налаштування та підключення ПІД регулятора температури REX-C100

Як працює ПІД-регулювання

Простий термостат вмикає нагрів нижче порогу і вимикає вище, тому температура коливається навколо заданої. ПІД регулятор враховує відхилення температури від заданої, час, протягом якого воно тримається, і швидкість зміни температури. При підході до заданої точки він заздалегідь зменшує частку часу, коли нагрівач увімкнений, і температура менше перелітає уставку. Коефіцієнти підбирає автоналаштування AT: регулятор кілька разів нагріває й охолоджує об’єкт і за його реакцією розраховує параметри.

Датчик і точність

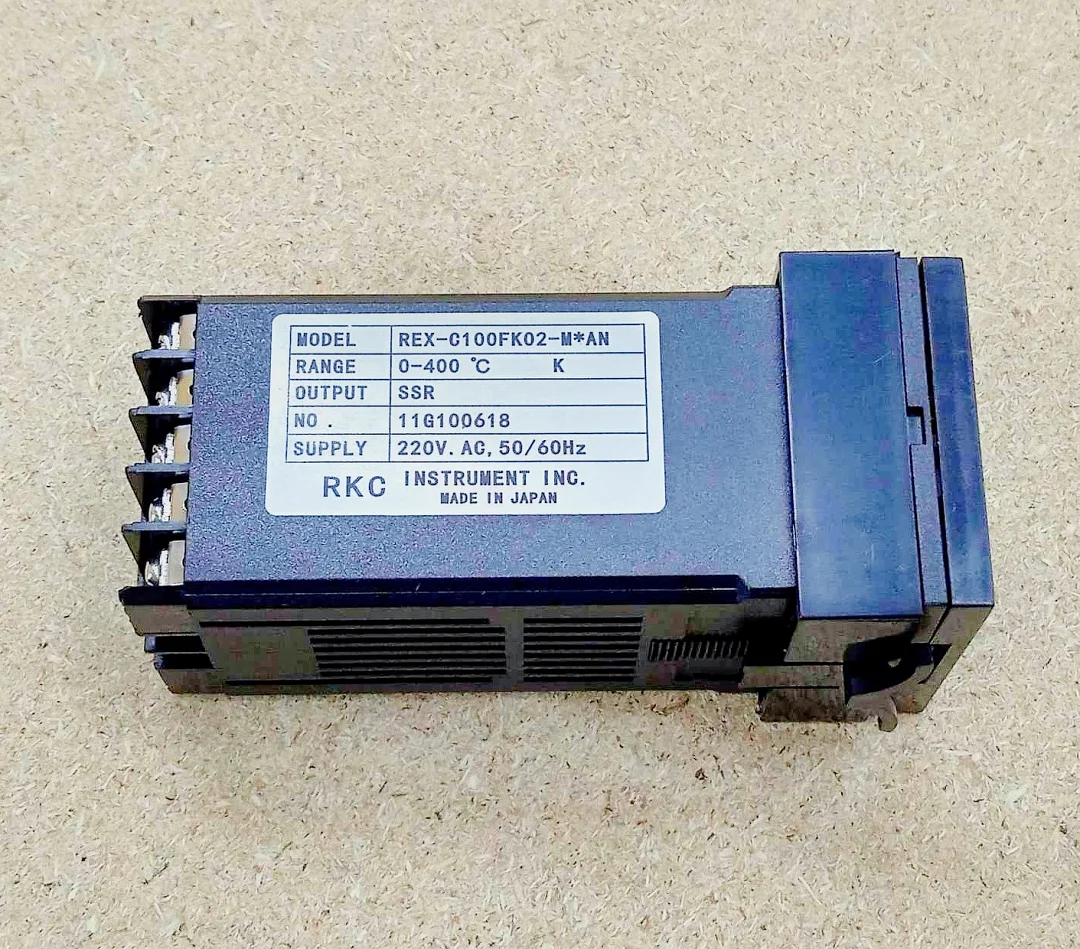

Код K02 у позначенні моделі означає вхід під термопару типу K і діапазон 0...400 °C. Термопара K при 100 °C видає 4.096 мВ, при 400 °C 16.397 мВ: регулятор вимірює ці мілівольти і компенсує температуру своїх клем. Точність 0.5% від діапазону 400 °C становить 2 °C. Термопару підключають з дотриманням полярності, а подовжують тільки компенсаційним дротом типу K: звичайний мідний дріт створює новий спай і спотворює показання.

Вихід SSR

Літера V у позначенні означає вихід за напругою для твердотільного реле. До нього підключають вхід твердотільного реле з керуванням постійним струмом (тип DA), а реле вже комутує нагрівач. Твердотільне реле перемикається без іскри і зносу контактів, тому регулятор може вмикати нагрів коротким циклом, наприклад 2 с, і температура тримається рівніше. Реле підбирають із запасом за струмом нагрівача і ставлять на радіатор.

Індикація і керування

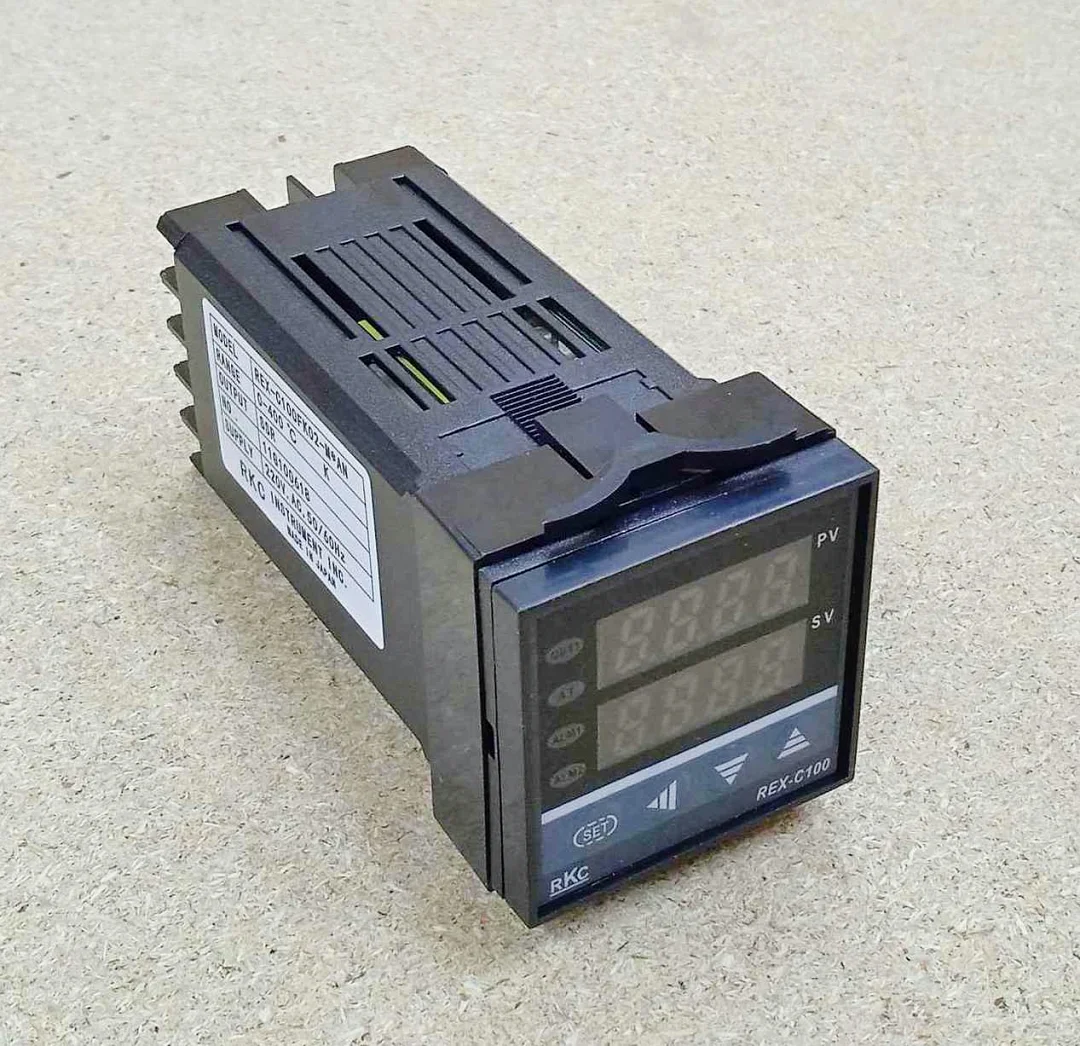

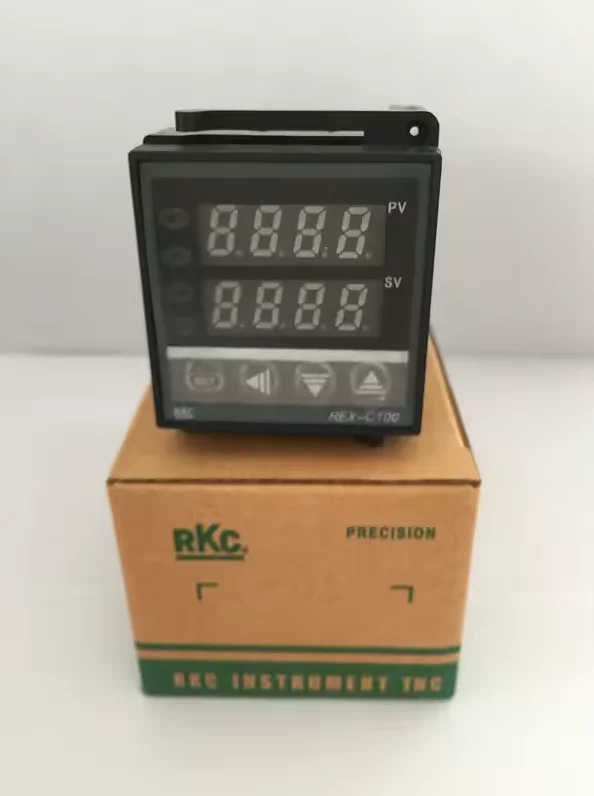

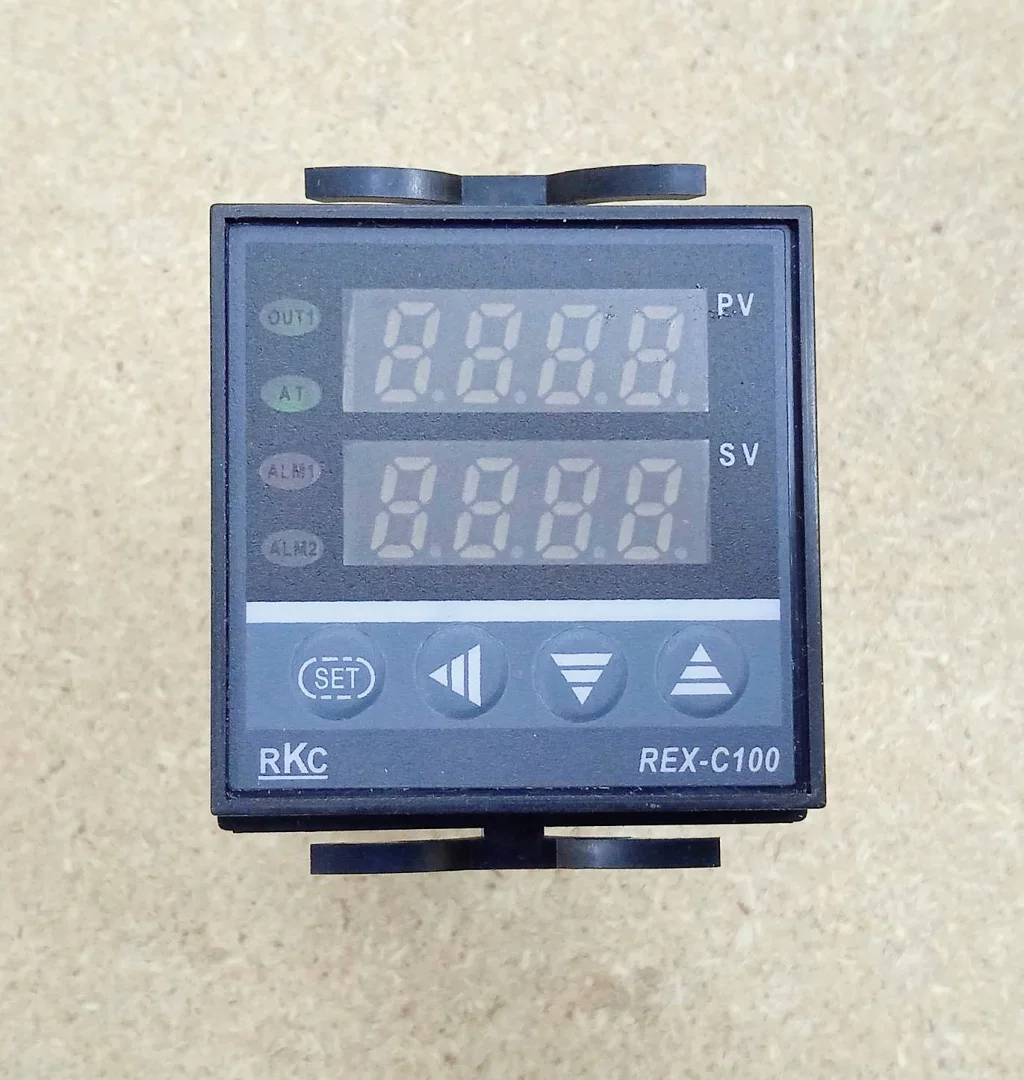

На лицевій панелі два світлодіодні індикатори: PV показує поточну температуру, SV задану. Кнопка SET відкриває параметри, кнопками зсуву розряду, «вниз» і «вгору» виставляють уставку. Світлодіоди над кнопками показують увімкнення виходу, роботу автоналаштування AT і спрацювання сигналізації.

Підключення

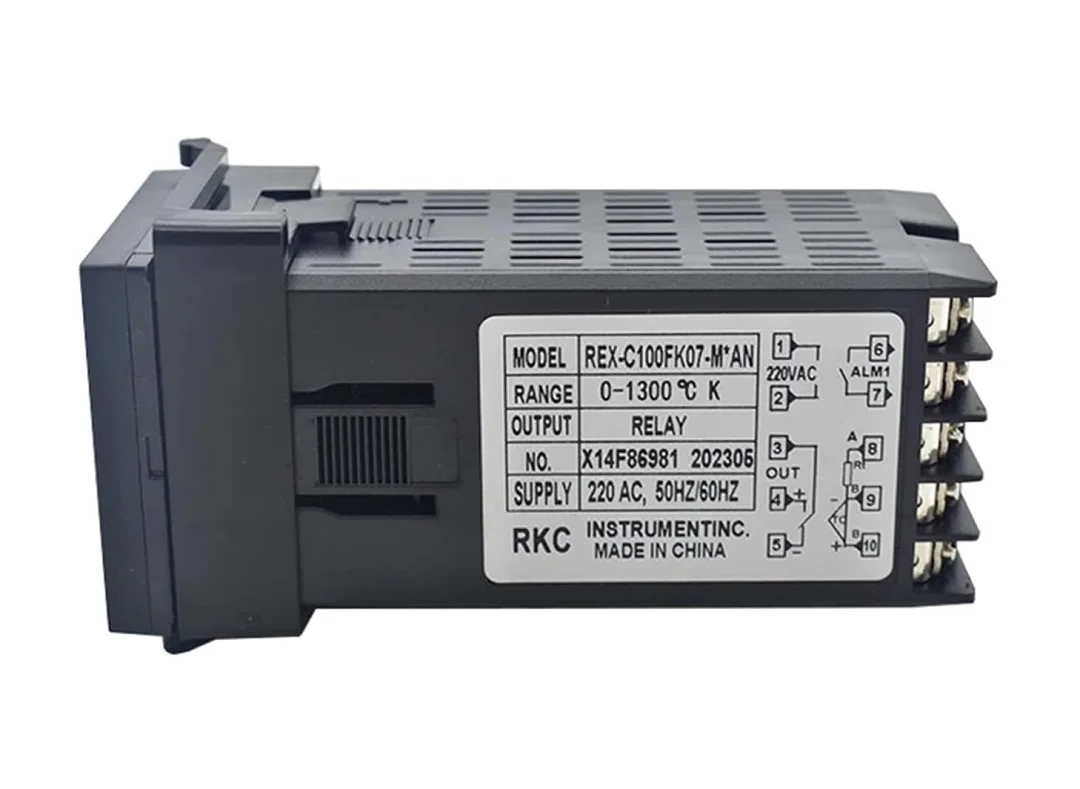

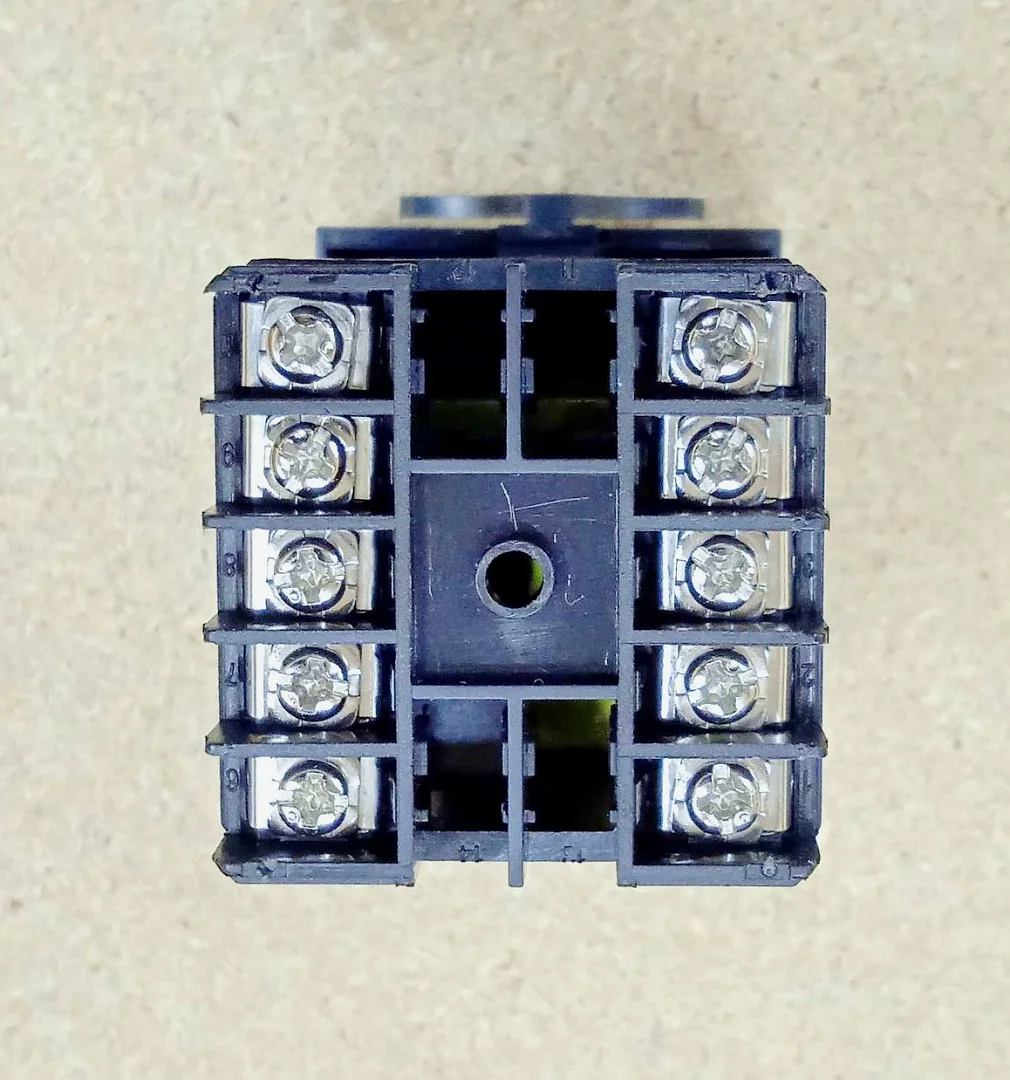

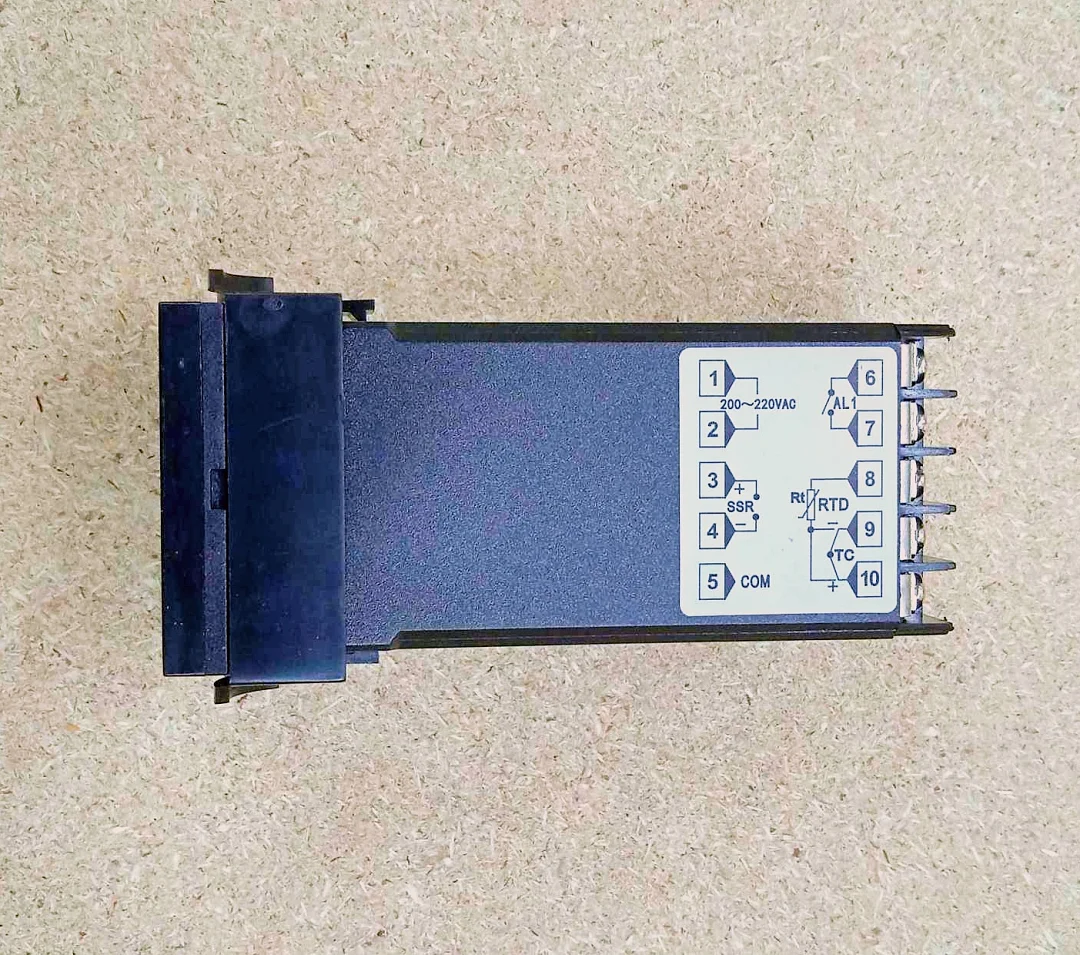

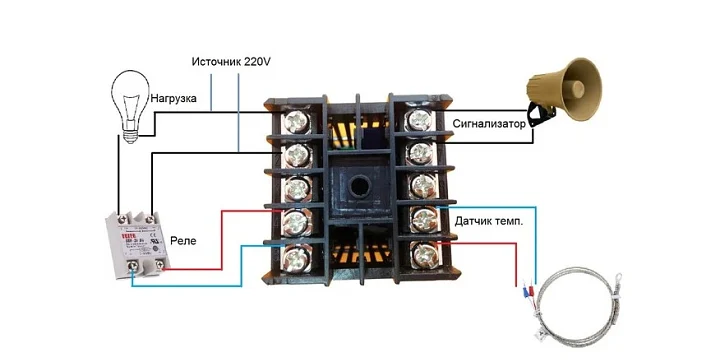

За схемою на корпусі: живлення 200-220 В AC на клеми 1 і 2, вхід твердотільного реле на 3 (+) і 4 (-), вихід сигналізації AL1 на 6 і 7, термопара на 9 (-) і 10 (+). Перед підключенням звірте схему з наклейкою на своєму приладі. Дріт термопари прокладають окремо від силових кабелів. Усі підключення виконують при відключеній мережі.

Застосування

Регулятор керує нагрівом печей і сушильних камер, плит термопресів, екструдерів, паяльних столів і коптилень.
