ПИД терморегулятор REX-C100 V-DA с выходом SSR, 0...400 °C, 220 В

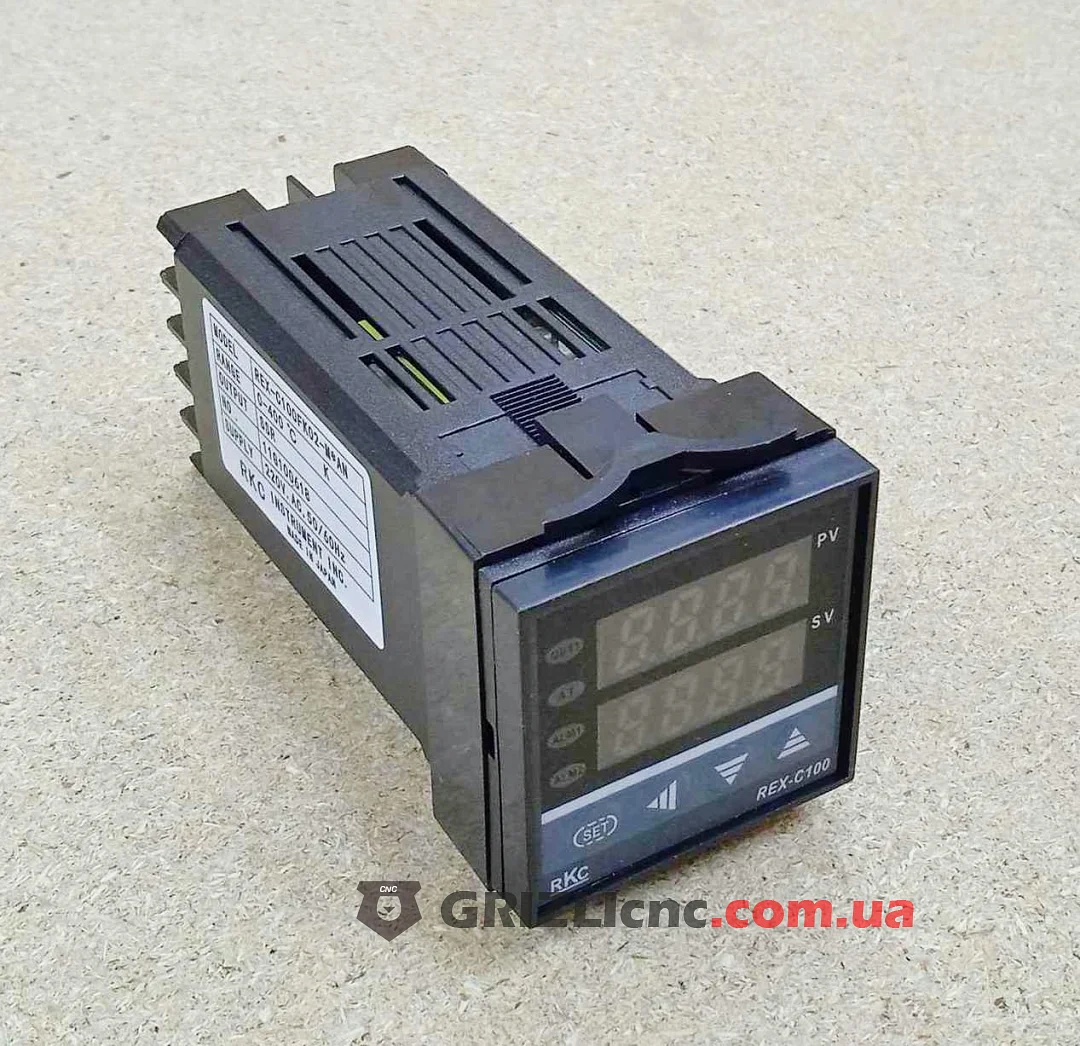

ПИД терморегулятор REX-C100 V-DA с выходом на твердотельное реле SSR для управления нагревом. Регулятор держит заданную температуру в диапазоне 0...400 °C, питается от сети 220 В и ставится в щит или панель: лицевая панель 48x48 мм, вырез в панели 45x45 мм, глубина корпуса 100 мм. Нагреватель включает внешнее твердотельное реле, регулятор подаёт на его вход управляющий сигнал.

Инструкция по настройке и подключению ПИД регулятора температуры REX-C100

Как работает ПИД-регулирование

Простой термостат включает нагрев ниже порога и выключает выше, поэтому температура качается вокруг заданной. ПИД регулятор учитывает отклонение температуры от заданной, время, в течение которого оно держится, и скорость изменения температуры. При подходе к заданной точке он заранее уменьшает долю времени, когда нагреватель включён, и температура меньше перелетает уставку. Коэффициенты подбирает автонастройка AT: регулятор несколько раз нагревает и остужает объект и по его реакции рассчитывает параметры.

Датчик и точность

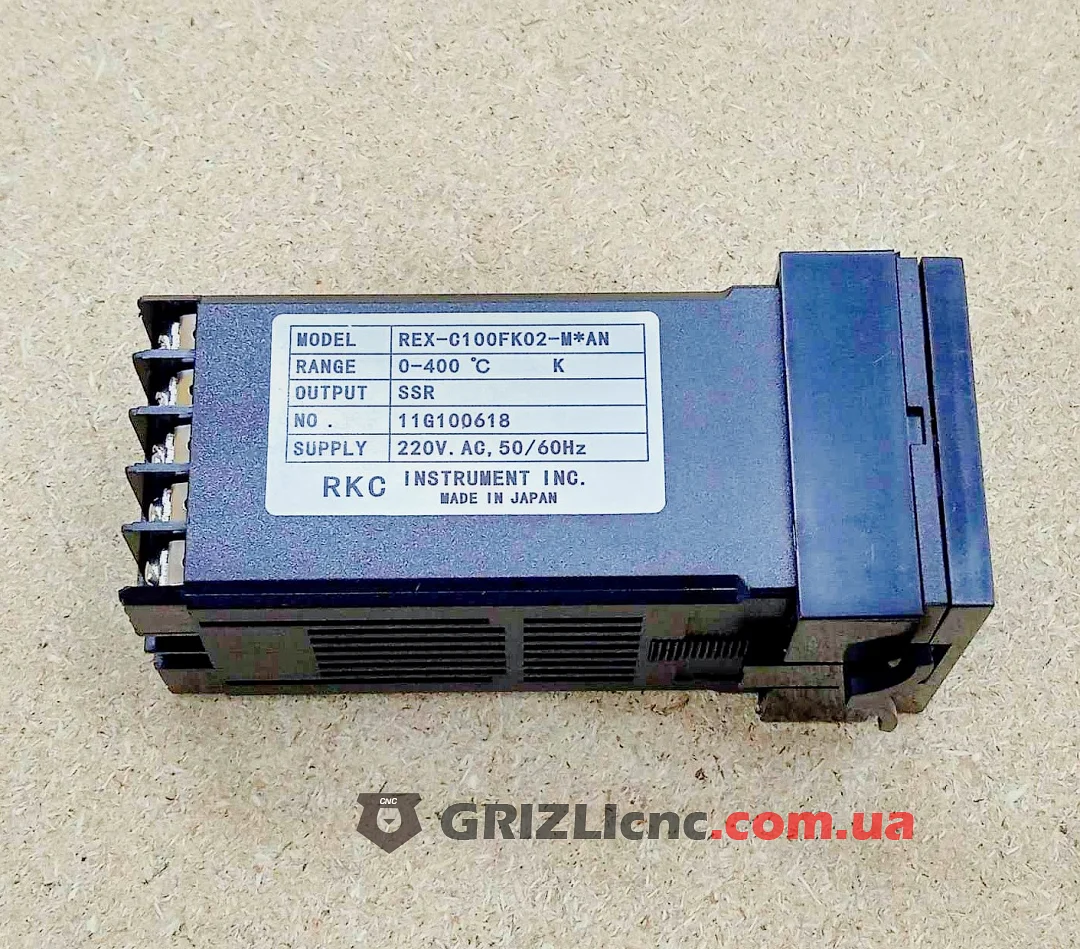

Код K02 в обозначении модели означает вход под термопару типа K и диапазон 0...400 °C. Термопара K при 100 °C выдаёт 4.096 мВ, при 400 °C 16.397 мВ: регулятор измеряет эти милливольты и компенсирует температуру своих клемм. Точность 0.5% от диапазона 400 °C составляет 2 °C. Термопару подключают с соблюдением полярности, а удлиняют только компенсационным проводом типа K: обычный медный провод создаёт новый спай и искажает показания.

Выход SSR

Буква V в обозначении означает выход по напряжению для твердотельного реле. К нему подключают вход твердотельного реле с управлением постоянным током (тип DA), а реле уже коммутирует нагреватель. Твердотельное реле переключается без искры и износа контактов, поэтому регулятор может включать нагрев коротким циклом, например 2 с, и температура держится ровнее. Реле подбирают с запасом по току нагревателя и ставят на радиатор.

Индикация и управление

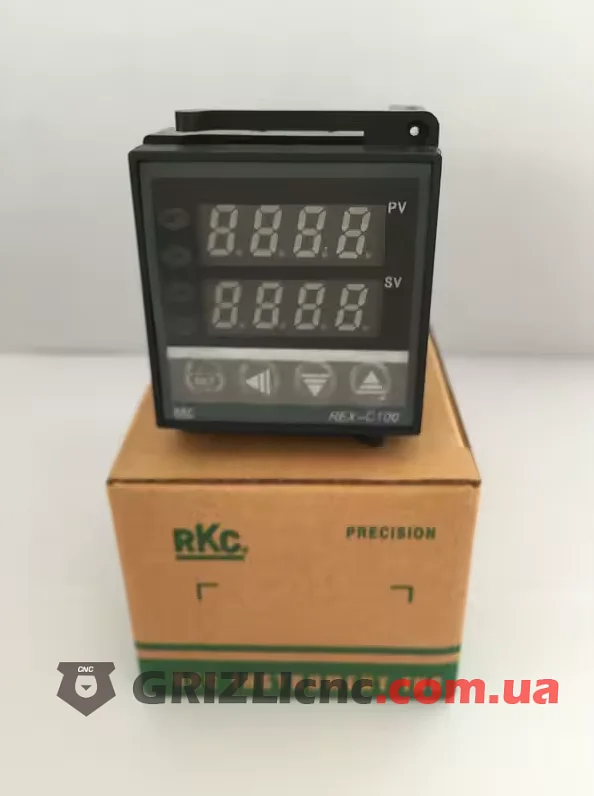

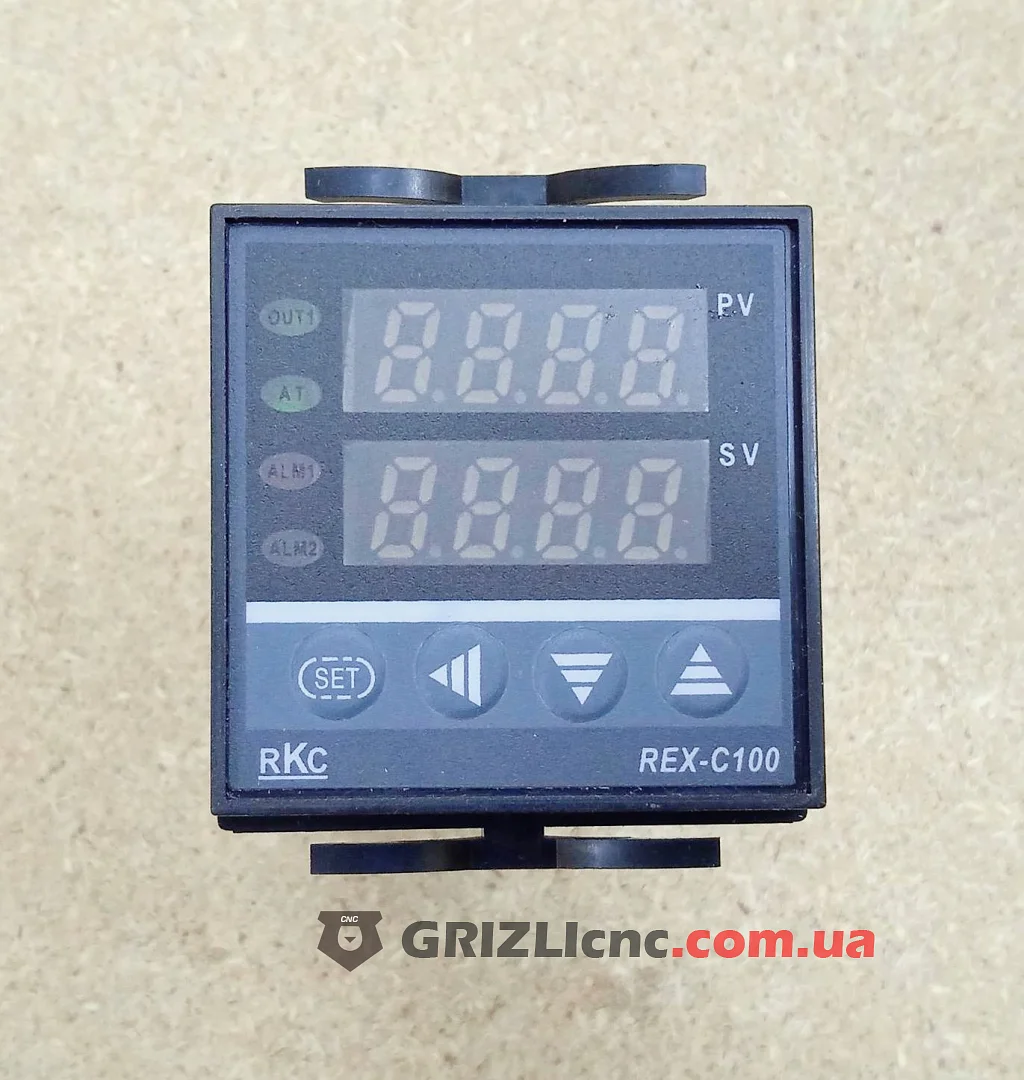

На лицевой панели два светодиодных индикатора: PV показывает текущую температуру, SV заданную. Кнопка SET открывает параметры, кнопками сдвига разряда, «вниз» и «вверх» выставляют уставку. Светодиоды над кнопками показывают включение выхода, работу автонастройки AT и срабатывание сигнализации.

Подключение

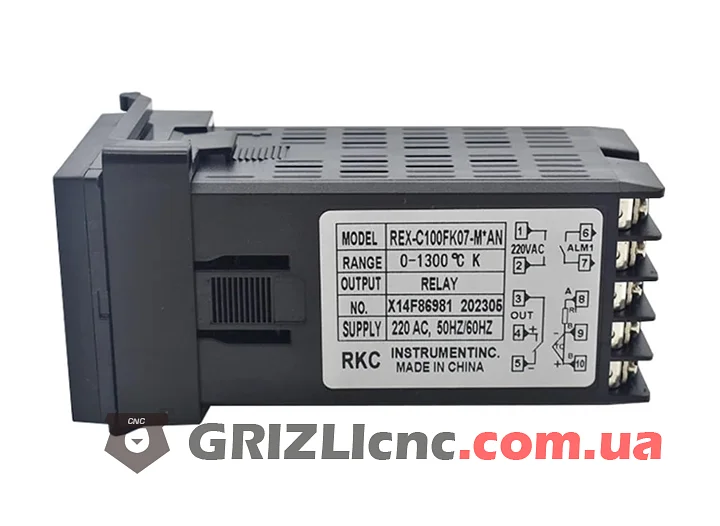

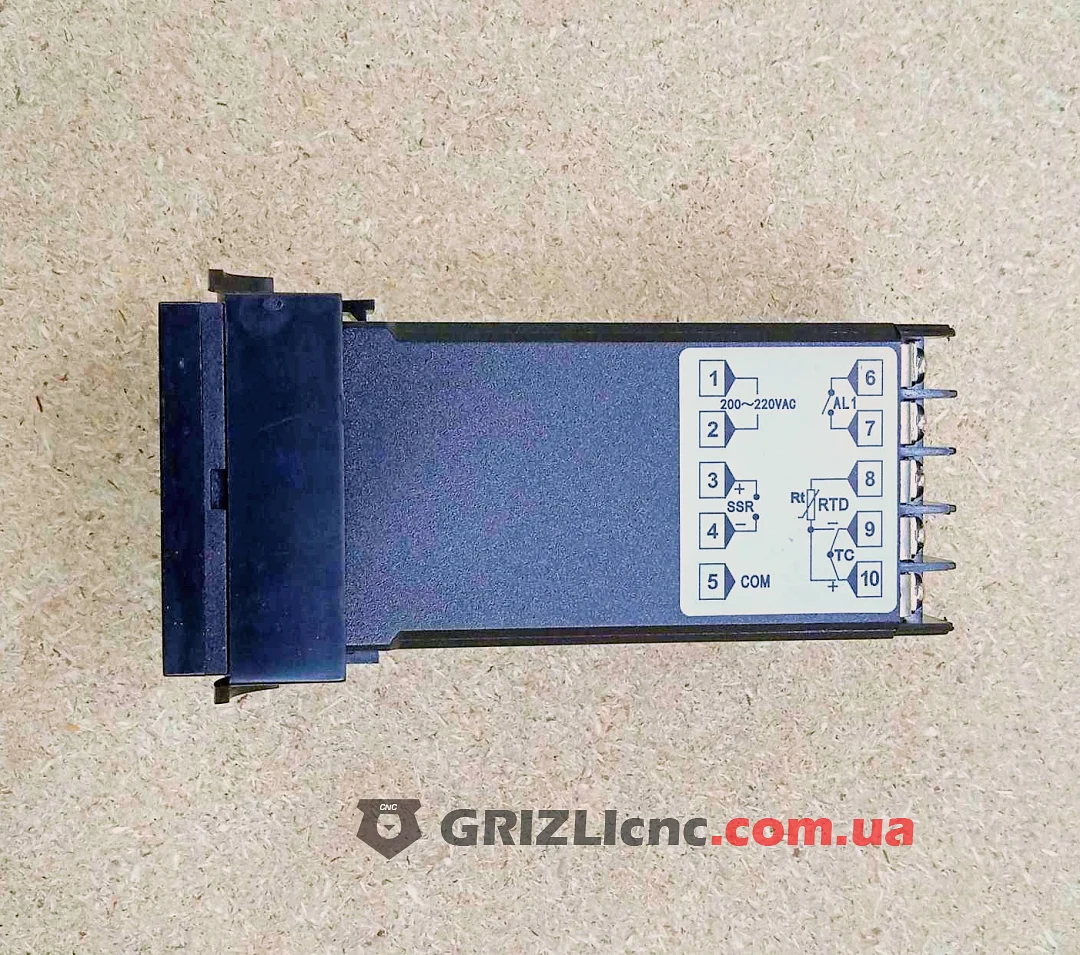

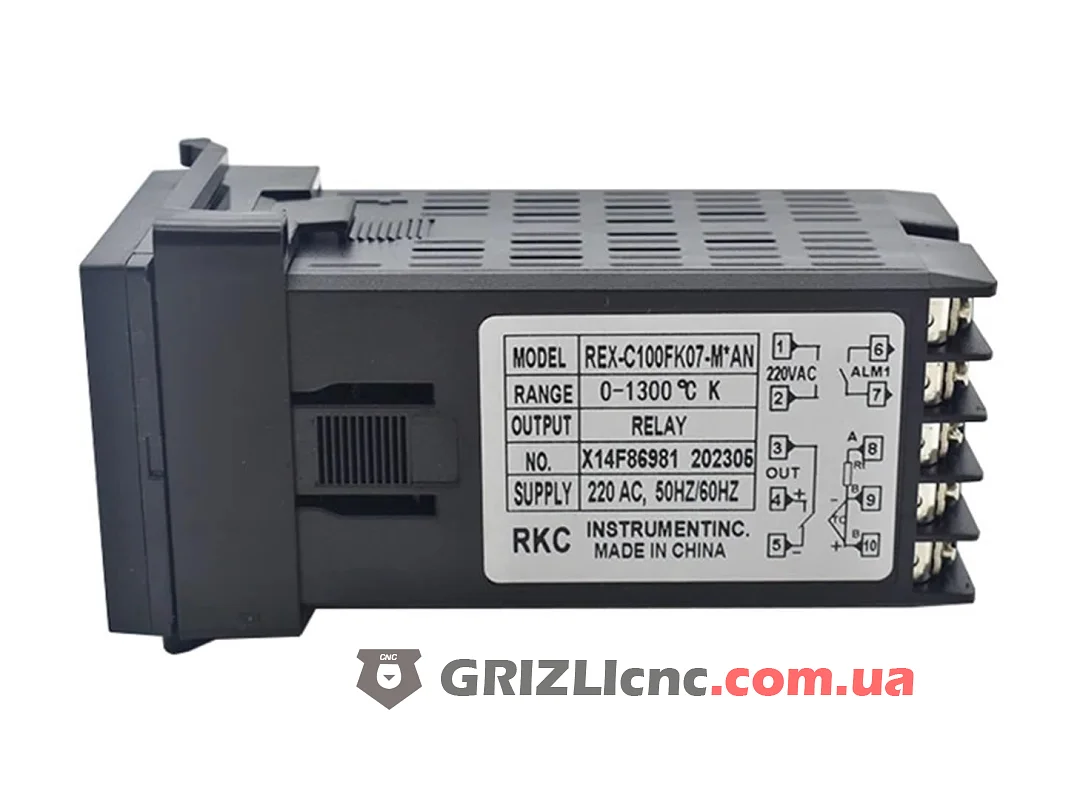

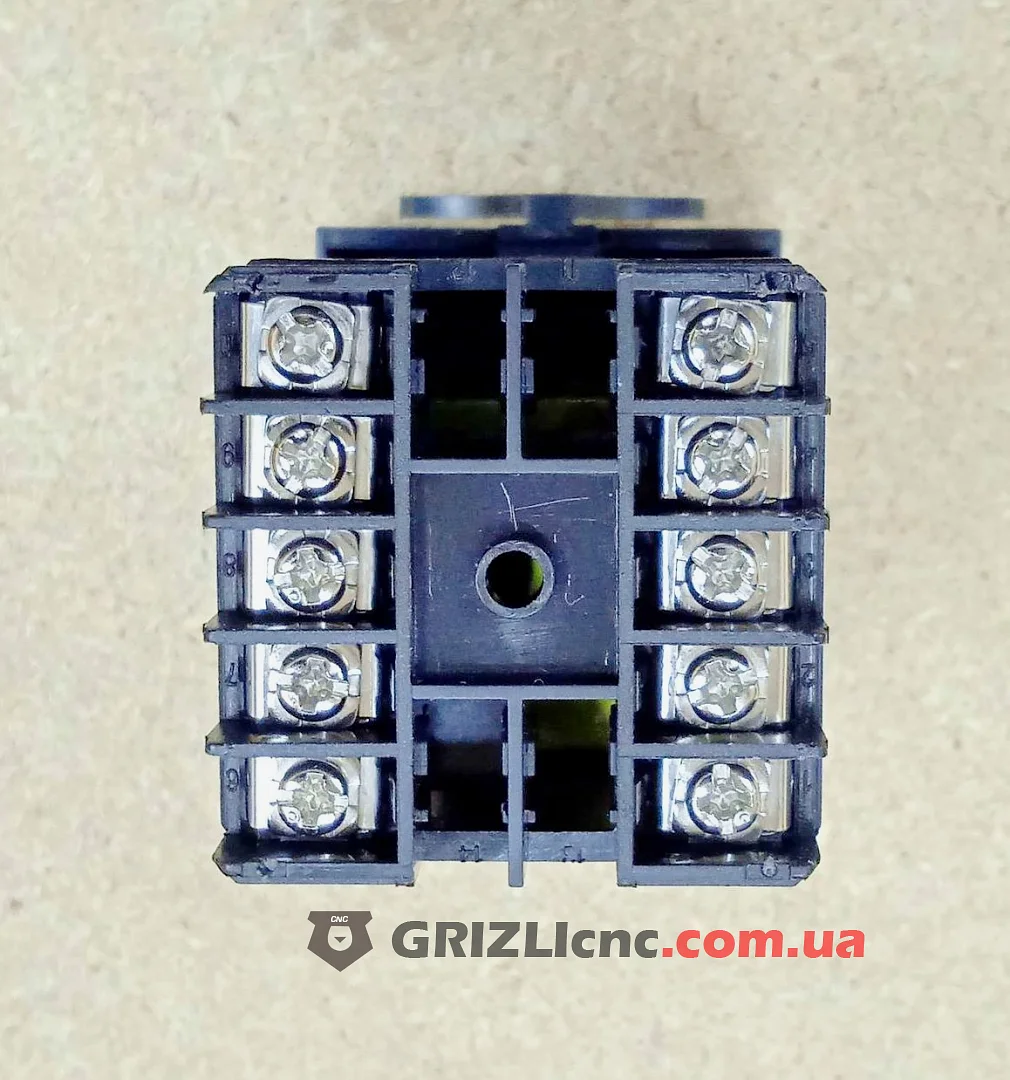

По схеме на корпусе: питание 200-220 В AC на клеммы 1 и 2, вход твердотельного реле на 3 (+) и 4 (-), выход сигнализации AL1 на 6 и 7, термопара на 9 (-) и 10 (+). Перед подключением сверьте схему с наклейкой на своём приборе. Провод термопары прокладывают отдельно от силовых кабелей. Все подключения выполняют при отключённой сети.

Применение

Регулятор управляет нагревом печей и сушильных камер, плит термопрессов, экструдеров, паяльных столов и коптилен.
