Твердотільне реле SSR-80 AA 80 А

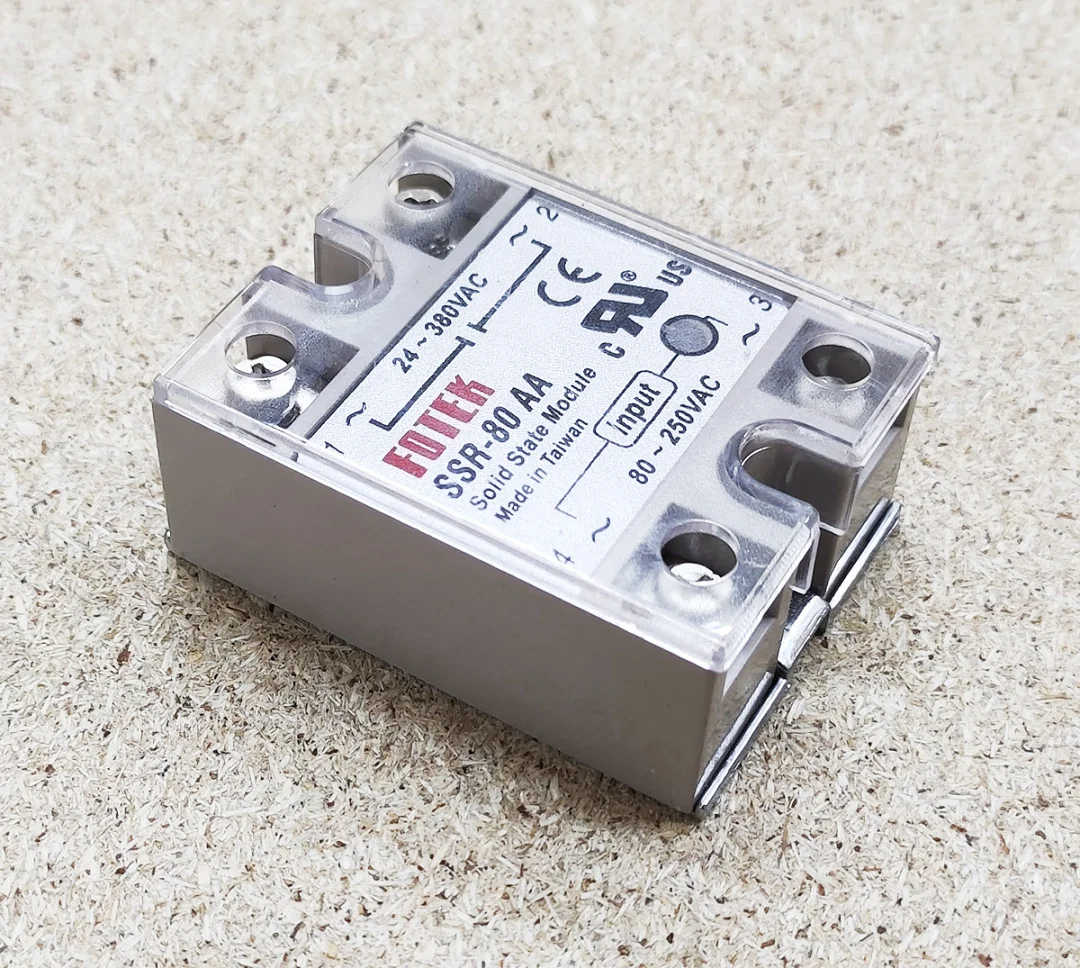

Твердотільне реле SSR-80 AA на 80 А для комутації навантаження змінного струму. Силове коло за маркуванням 24-380 В змінного струму, керування 80-250 В змінного струму. Корпус з металевою основою для встановлення на радіатор, клеми закриті прозорою кришкою, світлодіод Input показує, що на вхід подано керуючий сигнал.

Як працює

Усередині реле немає механічних контактів: керуюча напруга через оптрон відкриває силовий напівпровідниковий ключ, і він пропускає струм навантаження. Тому реле не іскрить, не зношується від частих увімкнень і працює безшумно. Позначення AA означає, що і керування, і навантаження змінного струму. Постійний струм таке реле комутувати не може: ключ закривається тільки при переході змінного струму через нуль.

Підключення

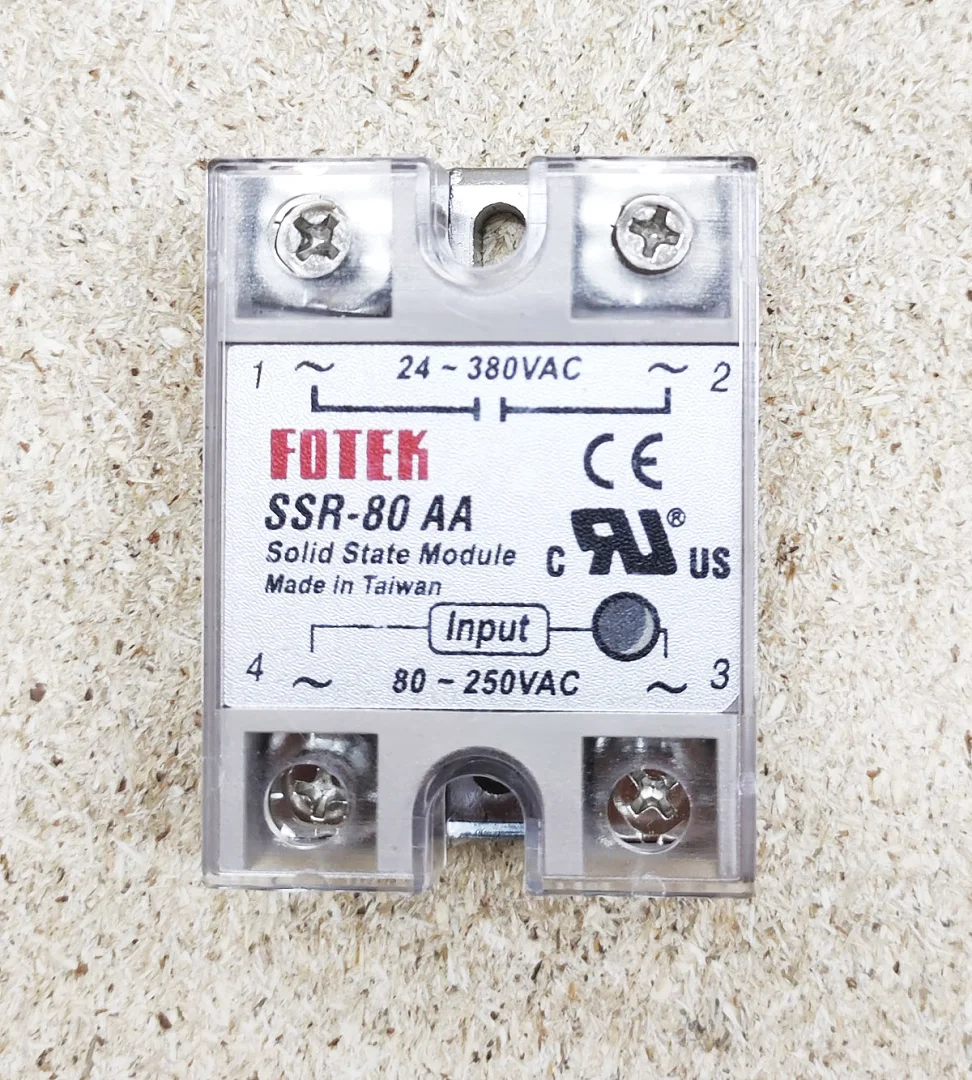

Клеми 1 і 2 вмикають у розрив фази навантаження, клеми 3 і 4 служать входом керування. Входу на 80-250 В підходить сигнал 220 В від кнопки, вимикача, терморегулятора з релейним виходом або виходу ПЛК. У закритому стані через силове коло проходить невеликий струм витоку, тому перед роботами з навантаженням його знеструмлюють автоматом, а не тільки реле.

Охолодження і вибір струму

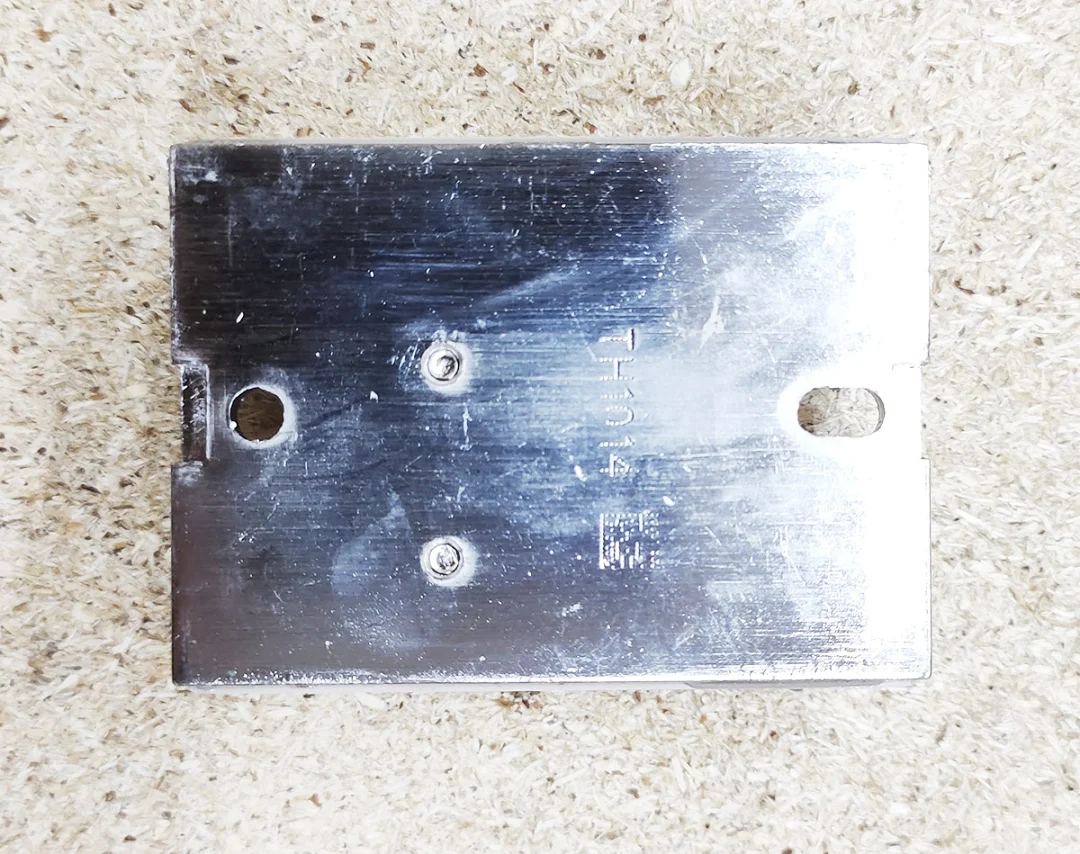

На відкритому ключі падає напруга, і реле виділяє тепло пропорційно струму навантаження: при струмі 20 А це понад 20 Вт. Номінальний струм реле тримає тільки на радіаторі: металеву основу притискають до радіатора через термопасту. При струмах понад 40 А радіатор беруть більший і ставлять так, щоб його обдувало повітря. Для двигунів, ламп розжарювання та інших навантажень з великим пусковим струмом реле обирають із запасом за струмом у 2-3 рази.
