Твердотельное реле SSR-80 AA 80 А

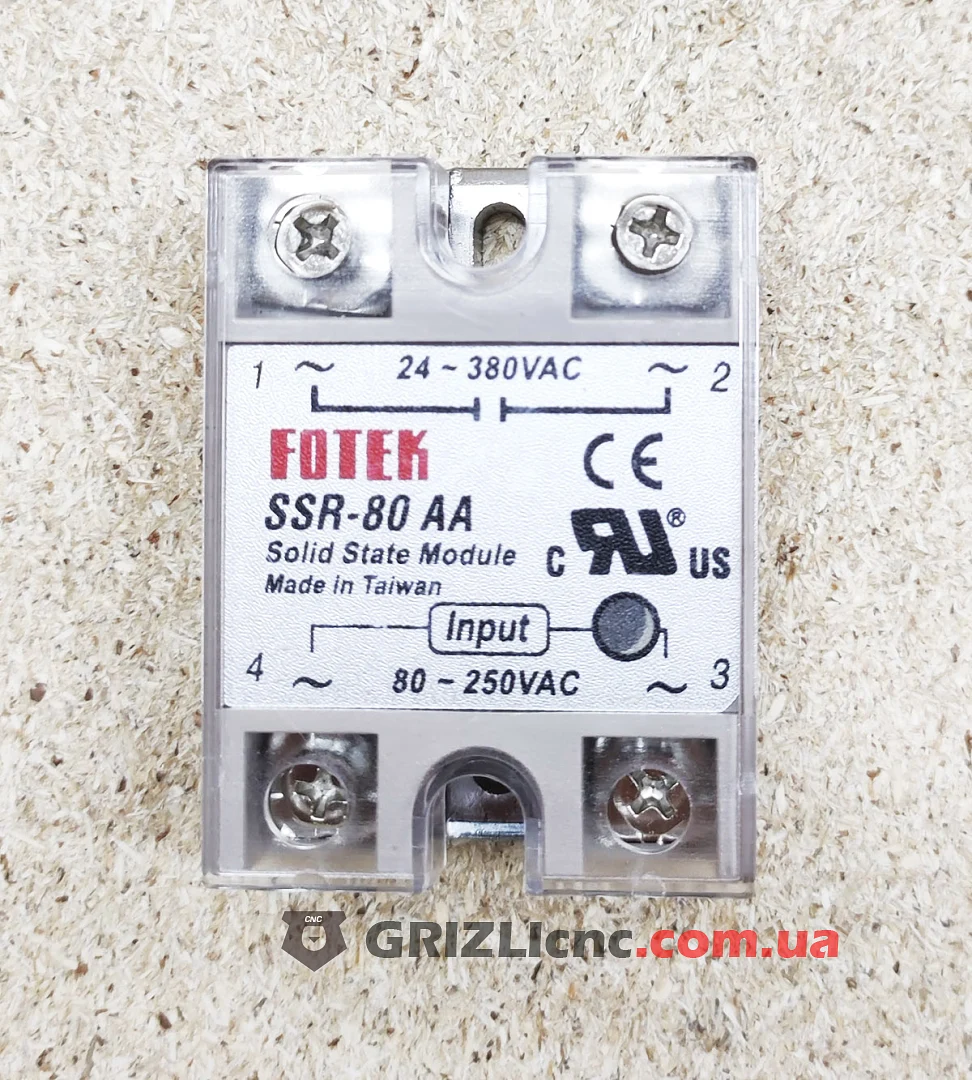

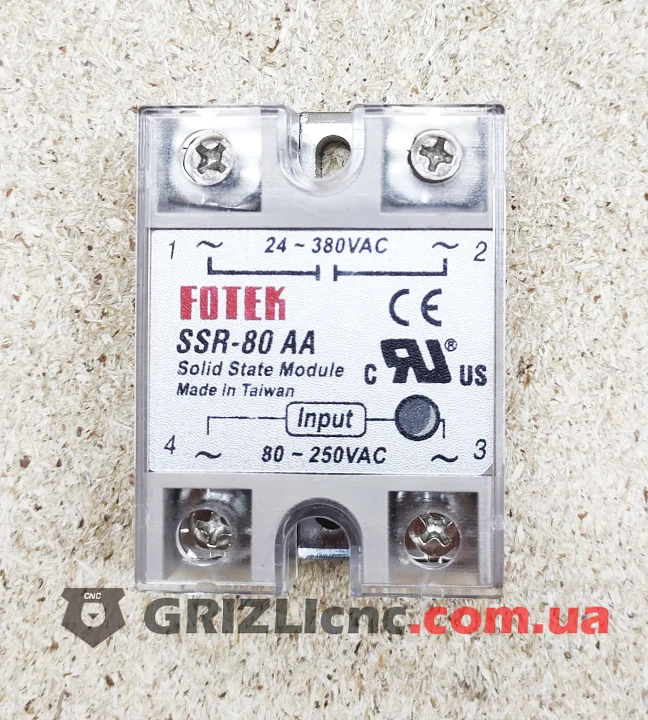

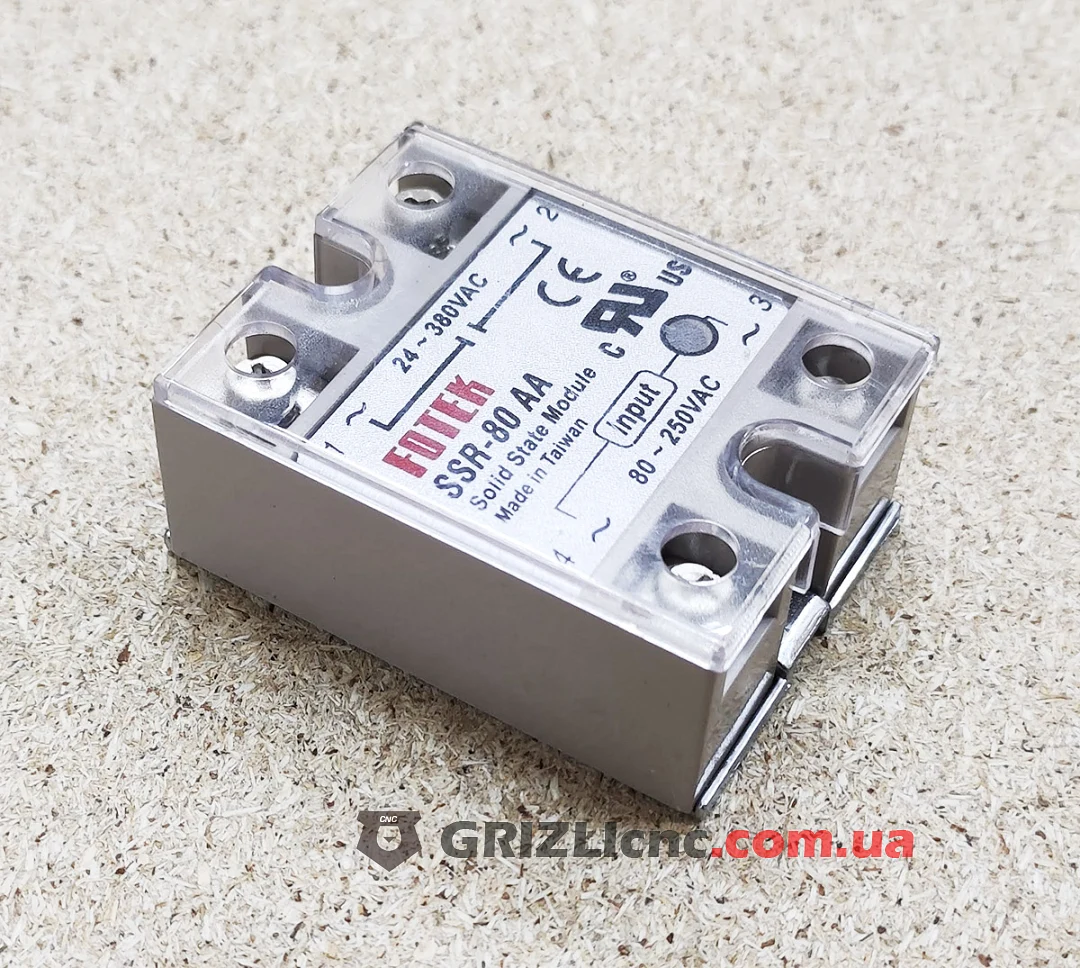

Твердотельное реле SSR-80 AA на 80 А для коммутации нагрузки переменного тока. Силовая цепь по маркировке 24-380 В переменного тока, управление 80-250 В переменного тока. Корпус с металлическим основанием для установки на радиатор, клеммы закрыты прозрачной крышкой, светодиод Input показывает, что на вход подан управляющий сигнал.

Как работает

Внутри реле нет механических контактов: управляющее напряжение через оптрон открывает силовой полупроводниковый ключ, и он пропускает ток нагрузки. Поэтому реле не искрит, не изнашивается от частых включений и работает бесшумно. Обозначение AA означает, что и управление, и нагрузка переменного тока. Постоянный ток такое реле коммутировать не может: ключ закрывается только при переходе переменного тока через ноль.

Подключение

Клеммы 1 и 2 включают в разрыв фазы нагрузки, клеммы 3 и 4 служат входом управления. Входу на 80-250 В подходит сигнал 220 В от кнопки, выключателя, терморегулятора с релейным выходом или выхода ПЛК. В закрытом состоянии через силовую цепь проходит небольшой ток утечки, поэтому перед работами с нагрузкой её обесточивают автоматом, а не только реле.

Охлаждение и выбор тока

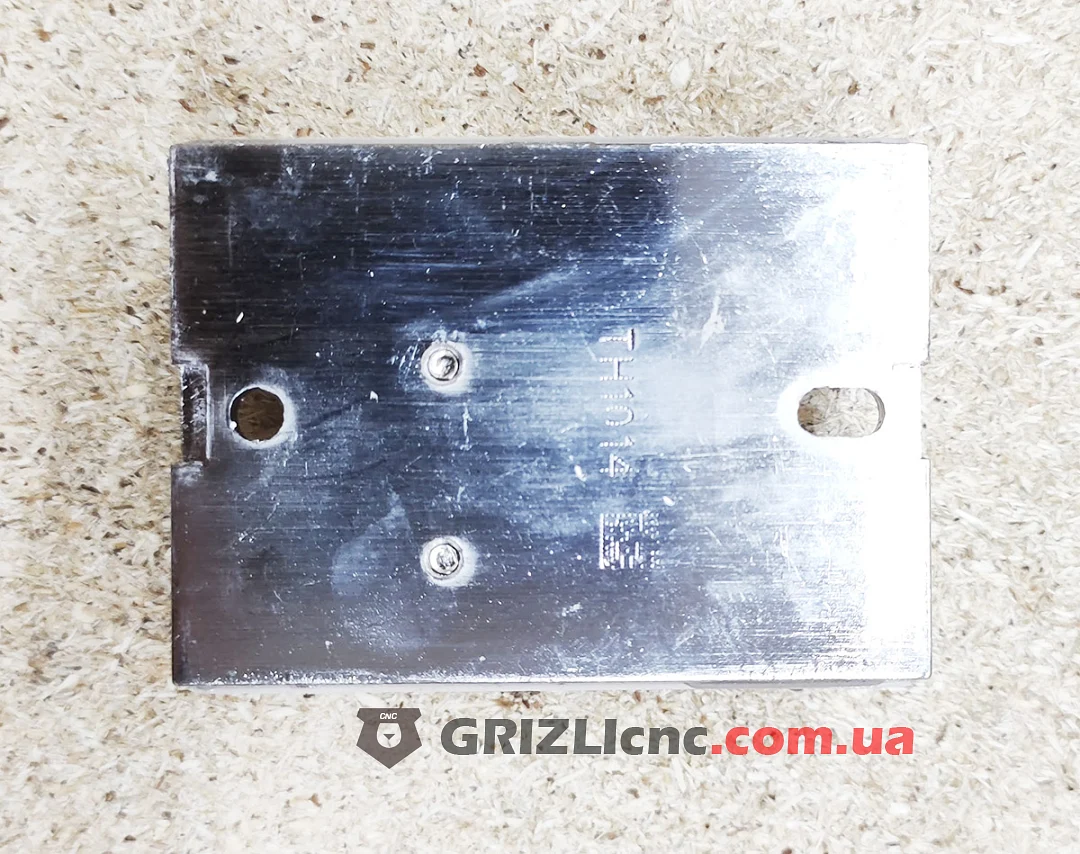

На открытом ключе падает напряжение, и реле выделяет тепло пропорционально току нагрузки: при токе 20 А это больше 20 Вт. Номинальный ток реле держит только на радиаторе: металлическое основание прижимают к радиатору через термопасту. При токах выше 40 А радиатор берут крупнее и ставят так, чтобы его обдувал воздух. Для двигателей, ламп накаливания и других нагрузок с большим пусковым током реле выбирают с запасом по току в 2-3 раза.
