Знижувальний перетворювач напруги DC-DC 5 А для верстата ЧПУ

Знижувальний імпульсний перетворювач напруги DC-DC з вихідним струмом до 5 А і потужністю до 75 Вт. На вхід подають постійну напругу 8-36 В, на виході отримують стабілізовану напругу, нижчу за вхідну, яку налаштовують підстроювальним резистором у діапазоні 4-32 В. Охолодження пасивне: на силовій мікросхемі стоїть алюмінієвий радіатор.

Що таке знижувальний перетворювач

Імпульсний знижувальний перетворювач з високою частотою перемикає силовий ключ і через дросель передає на вихід рівно стільки енергії, скільки потрібно для заданої напруги. На відміну від лінійного стабілізатора він не спалює різницю напруг у тепло. Приклад: щоб отримати 12 В при струмі 3 А з 24 В, лінійний стабілізатор розсіює (24 - 12) x 3 = 36 Вт, а імпульсний перетворювач з ККД 90 % втрачає 4 Вт. Тому модуль розміром кілька сантиметрів справляється з навантаженням у десятки ватів.

Конструкція

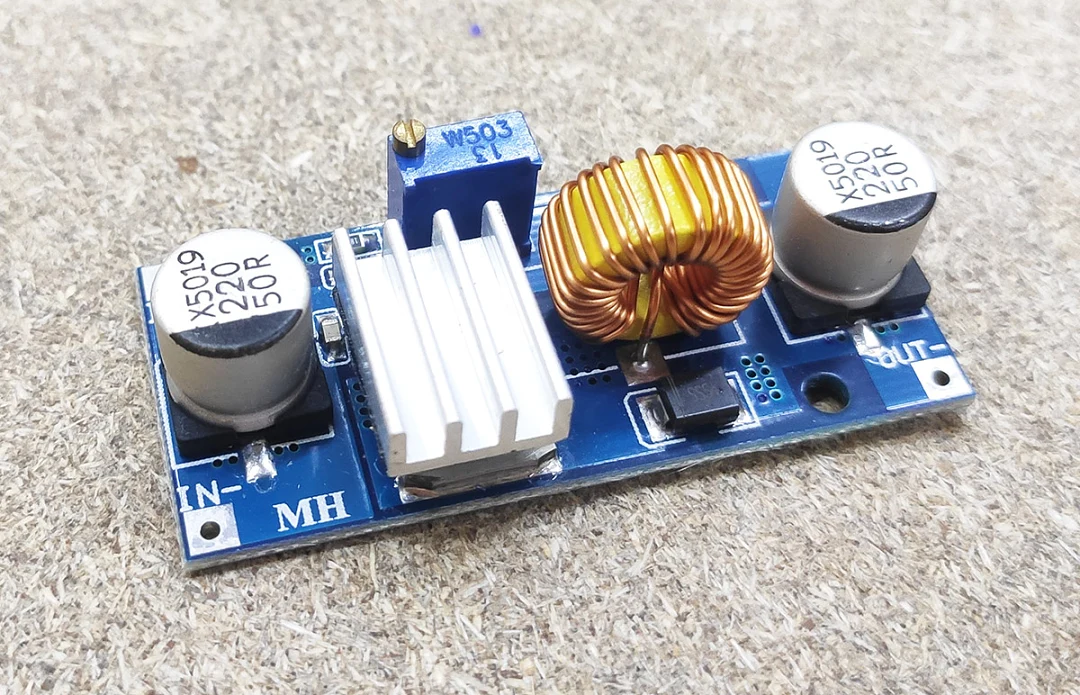

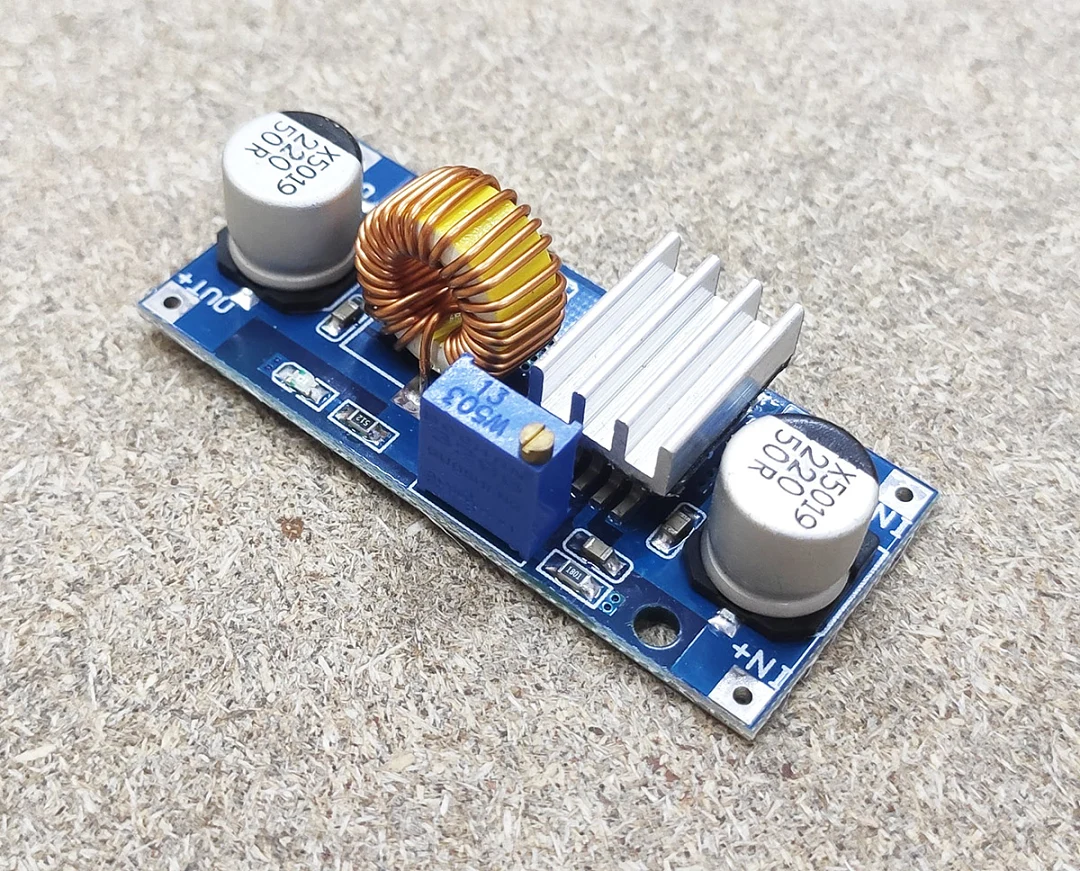

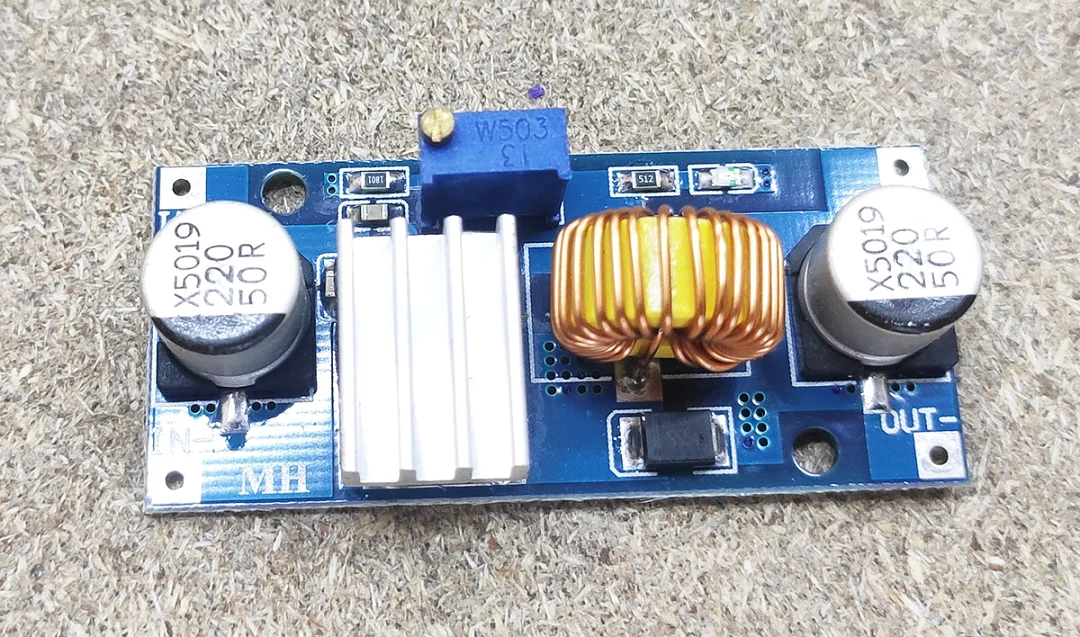

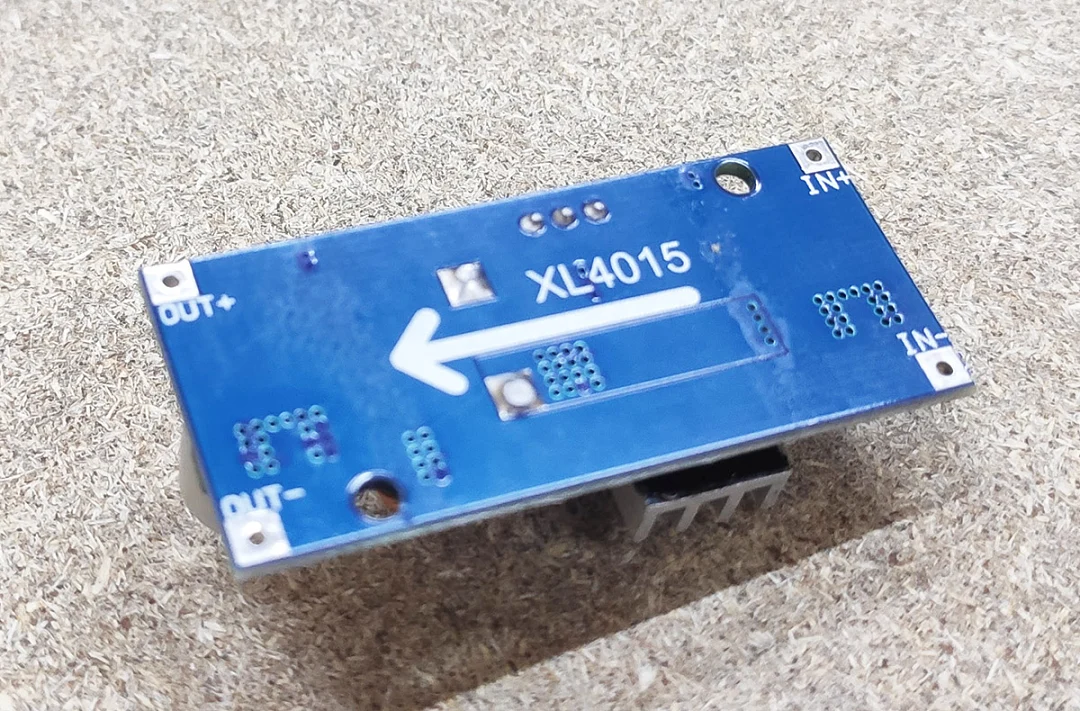

На платі стоять вхідний і вихідний електролітичні конденсатори 220 мкФ 50 В, дросель на кільцевому осерді, силова мікросхема з радіатором і багатообертовий підстроювальний резистор для встановлення вихідної напруги. Вхід і вихід підключають до площадок IN+ і IN-, OUT+ і OUT-, по кутах плати є монтажні отвори.

Застосування у верстаті ЧПУ

Силовий блок верстата видає 24 В або 36 В для драйверів, а частина електроніки працює від нижчої напруги. Перетворювач отримує від того самого блока 12 В для вентиляторів, реле і підсвічування або 5 В для контролера і плат з логікою, тому окремий блок живлення на 220 В для них не потрібен. Струм 5 А при 5 В або 12 В покриває потреби контролера, датчиків і кількох вентиляторів.

Рекомендації

• Налаштуйте вихідну напругу за мультиметром до підключення навантаження: обертайте підстроювальний резистор малими кроками.
• Вхідна напруга має бути вищою за вихідну і не виходити за 36 В: від блока живлення 48 В модуль не живлять, а блок 36 В не піднімають підстроювачем вище номіналу.
• Дотримуйтеся полярності IN+ і IN-, OUT+ і OUT-.
• Потужність на виході не перевищує 75 Вт: при 32 В це 2.3 А, повний струм 5 А доступний при вихідній напрузі до 15 В.
• При тривалій роботі на великих струмах забезпечте обдув радіатора і не ставте модуль у закритий об’єм без вентиляції.
