Понижающий преобразователь напряжения DC-DC 5 А для станка ЧПУ

Понижающий импульсный преобразователь напряжения DC-DC с выходным током до 5 А и мощностью до 75 Вт. На вход подают постоянное напряжение 8-36 В, на выходе получают стабилизированное напряжение ниже входного, которое настраивают подстроечным резистором в диапазоне 4-32 В. Охлаждение пассивное: на силовой микросхеме стоит алюминиевый радиатор.

Что такое понижающий преобразователь

Импульсный понижающий преобразователь с высокой частотой переключает силовой ключ и через дроссель передаёт на выход ровно столько энергии, сколько нужно для заданного напряжения. В отличие от линейного стабилизатора он не сжигает разницу напряжений в тепло. Пример: чтобы получить 12 В при токе 3 А из 24 В, линейный стабилизатор рассеивает (24 - 12) x 3 = 36 Вт, а импульсный преобразователь с КПД 90 % теряет 4 Вт. Поэтому модуль размером с несколько сантиметров справляется с нагрузкой в десятки ватт.

Конструкция

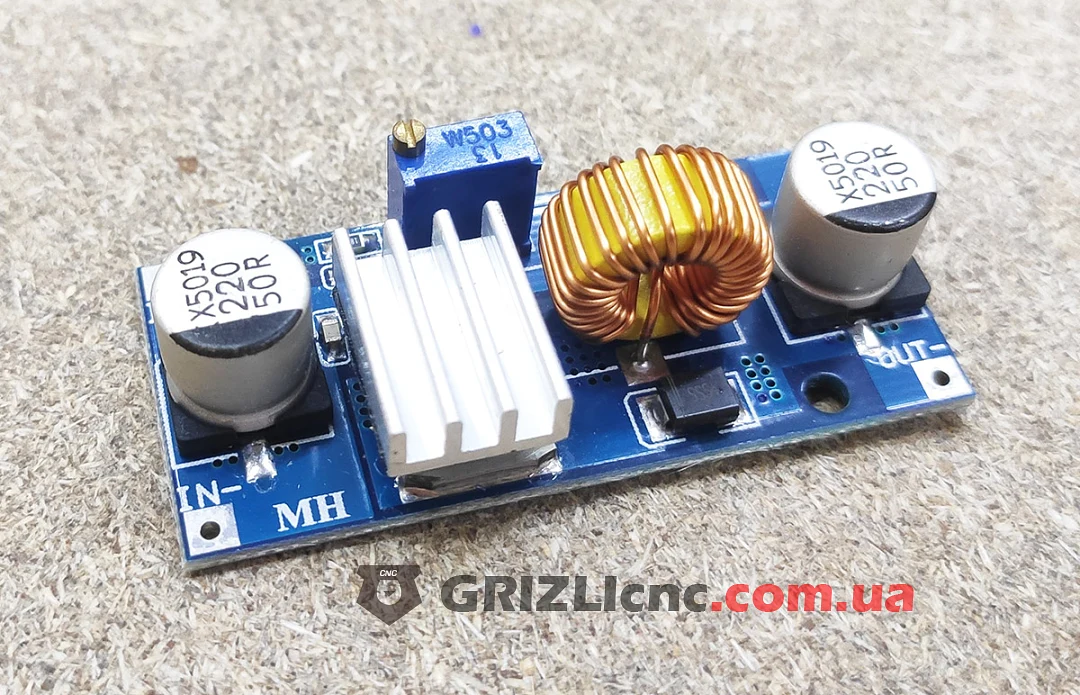

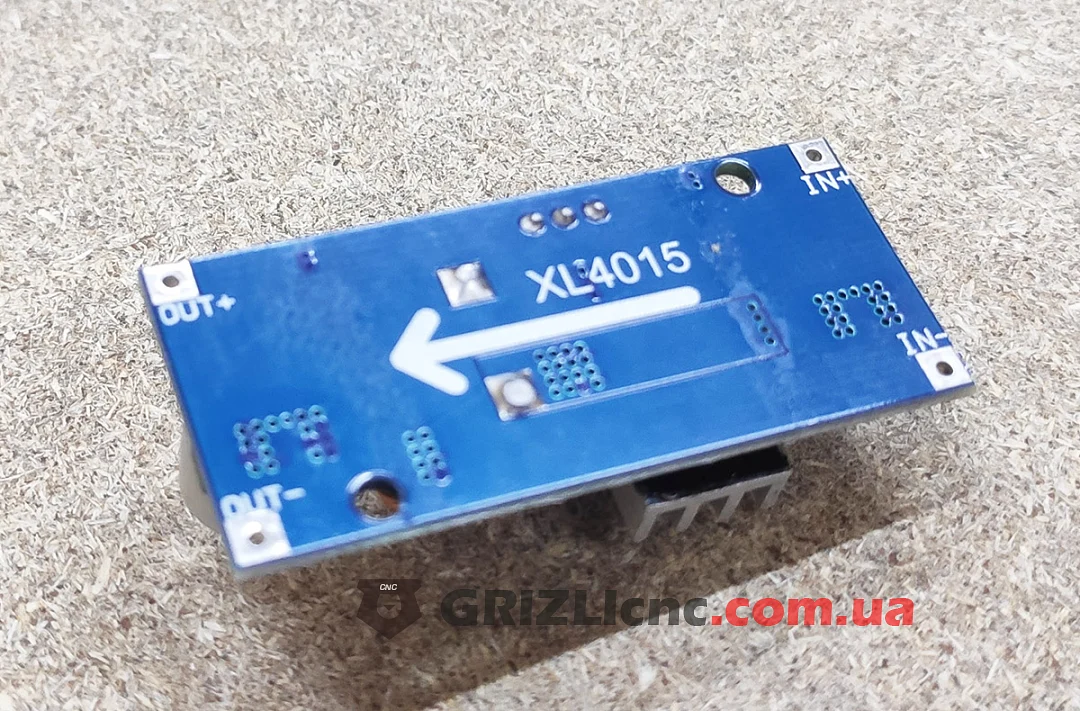

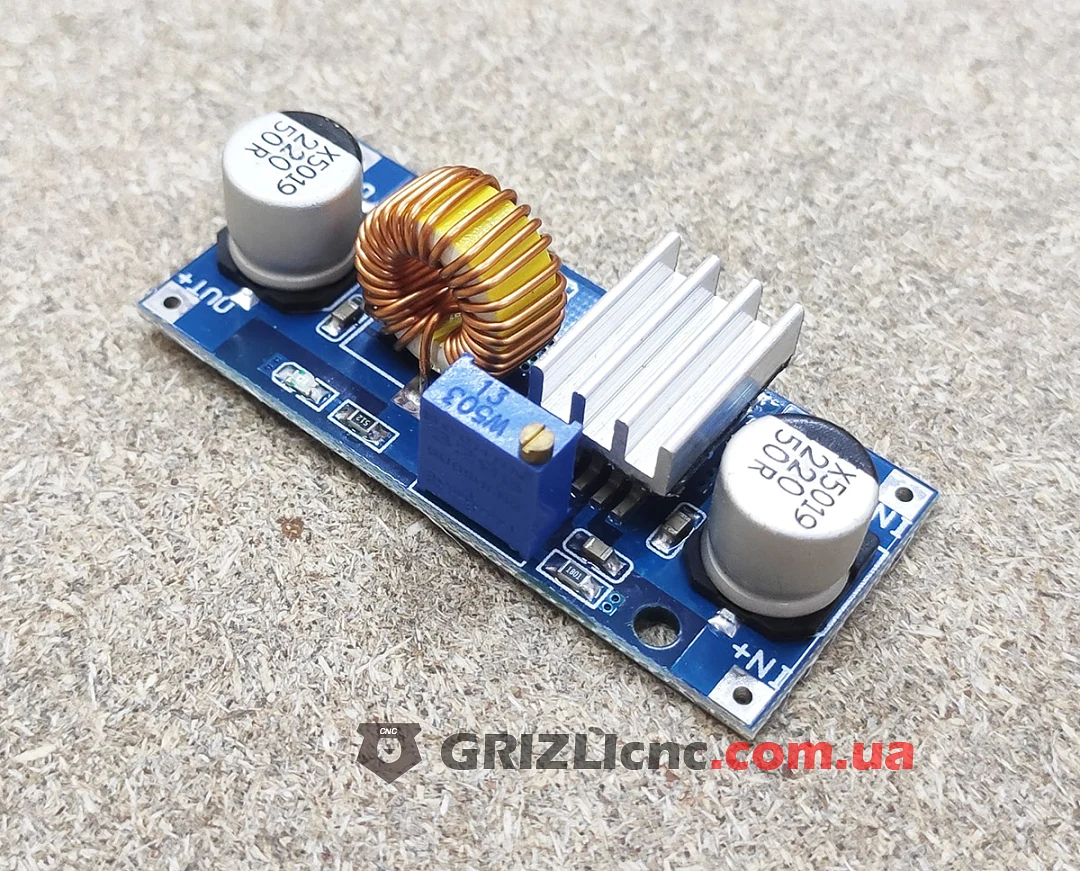

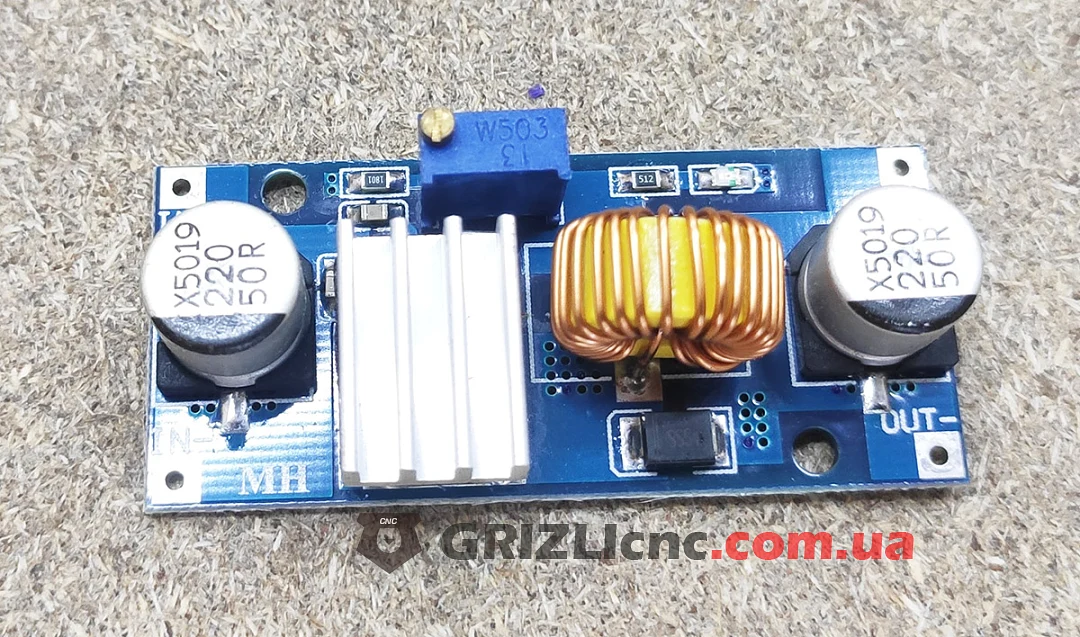

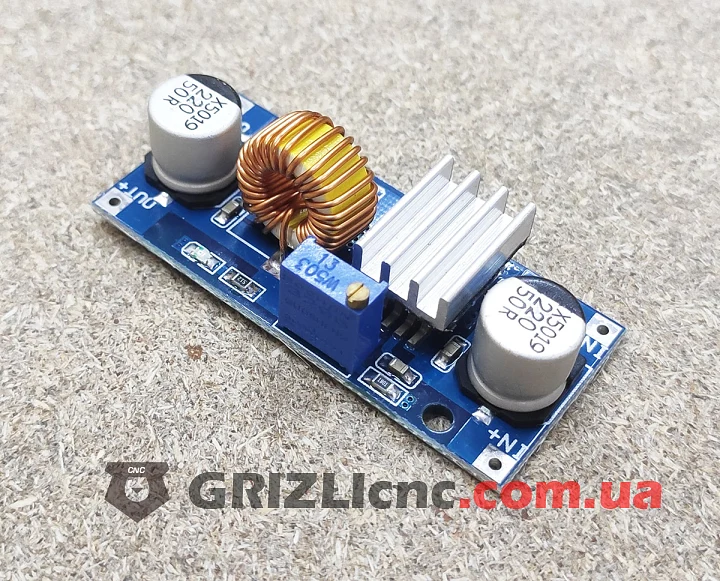

На плате стоят входной и выходной электролитические конденсаторы 220 мкФ 50 В, дроссель на кольцевом сердечнике, силовая микросхема с радиатором и многооборотный подстроечный резистор для установки выходного напряжения. Вход и выход подключают к площадкам IN+ и IN-, OUT+ и OUT-, по углам платы есть монтажные отверстия.

Применение в станке ЧПУ

Силовой блок станка выдаёт 24 В или 36 В для драйверов, а часть электроники работает от более низкого напряжения. Преобразователь получает от того же блока 12 В для вентиляторов, реле и подсветки или 5 В для контроллера и плат с логикой, поэтому отдельный блок питания на 220 В для них не нужен. Ток 5 А при 5 В или 12 В закрывает потребности контроллера, датчиков и нескольких вентиляторов.

Рекомендации

• Настройте выходное напряжение по мультиметру до подключения нагрузки: вращайте подстроечный резистор малыми шагами.
• Входное напряжение должно быть выше выходного и не выходить за 36 В: от блока питания 48 В модуль не питают, а блок 36 В не поднимают подстроечником выше номинала.
• Соблюдайте полярность IN+ и IN-, OUT+ и OUT-.
• Мощность на выходе не превышает 75 Вт: при 32 В это 2.3 А, полный ток 5 А доступен при выходном напряжении до 15 В.
• При длительной работе на больших токах обеспечьте обдув радиатора и не ставьте модуль в закрытый объём без вентиляции.
