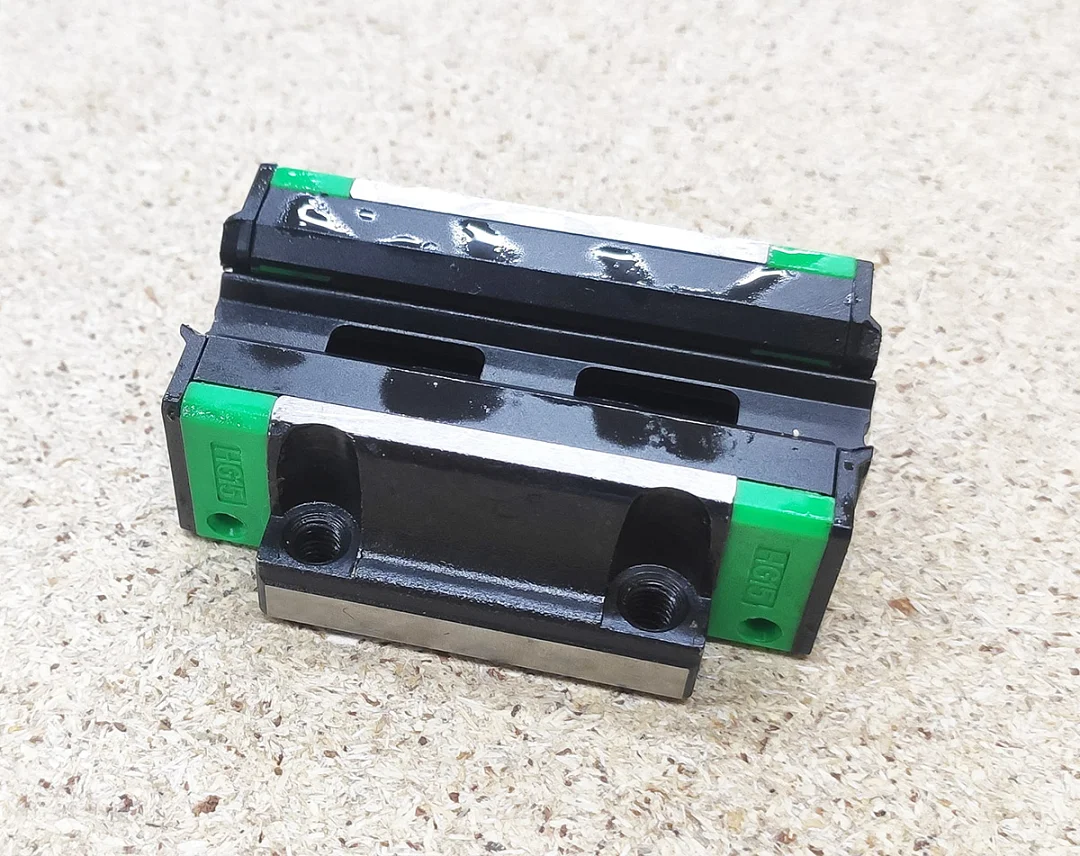

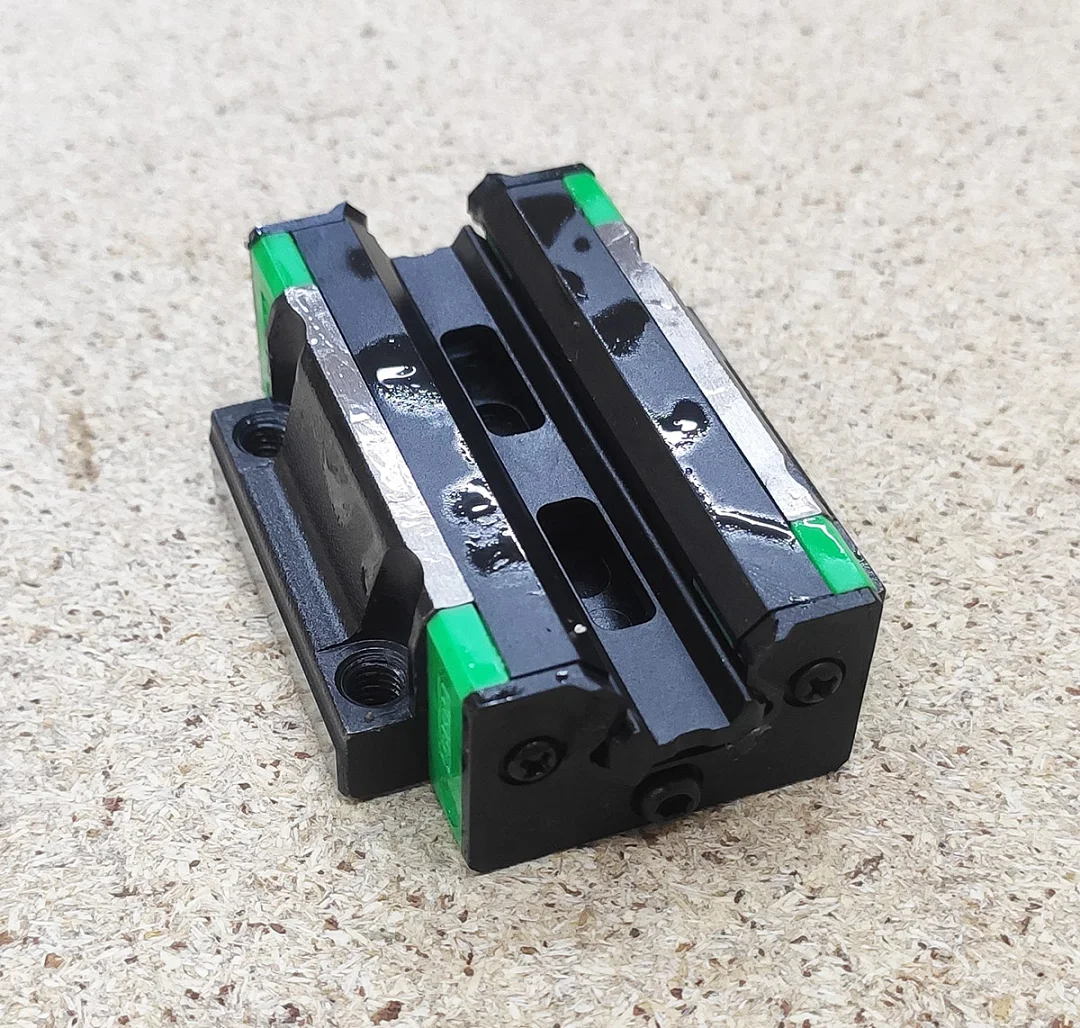

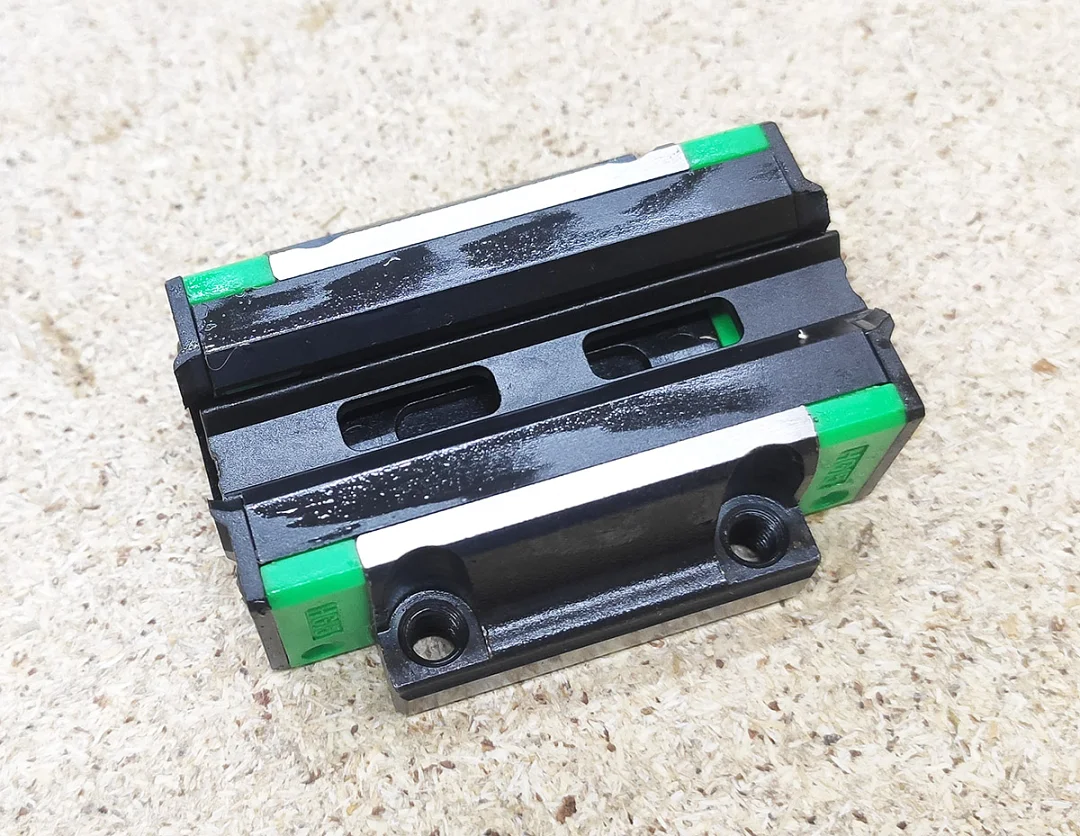

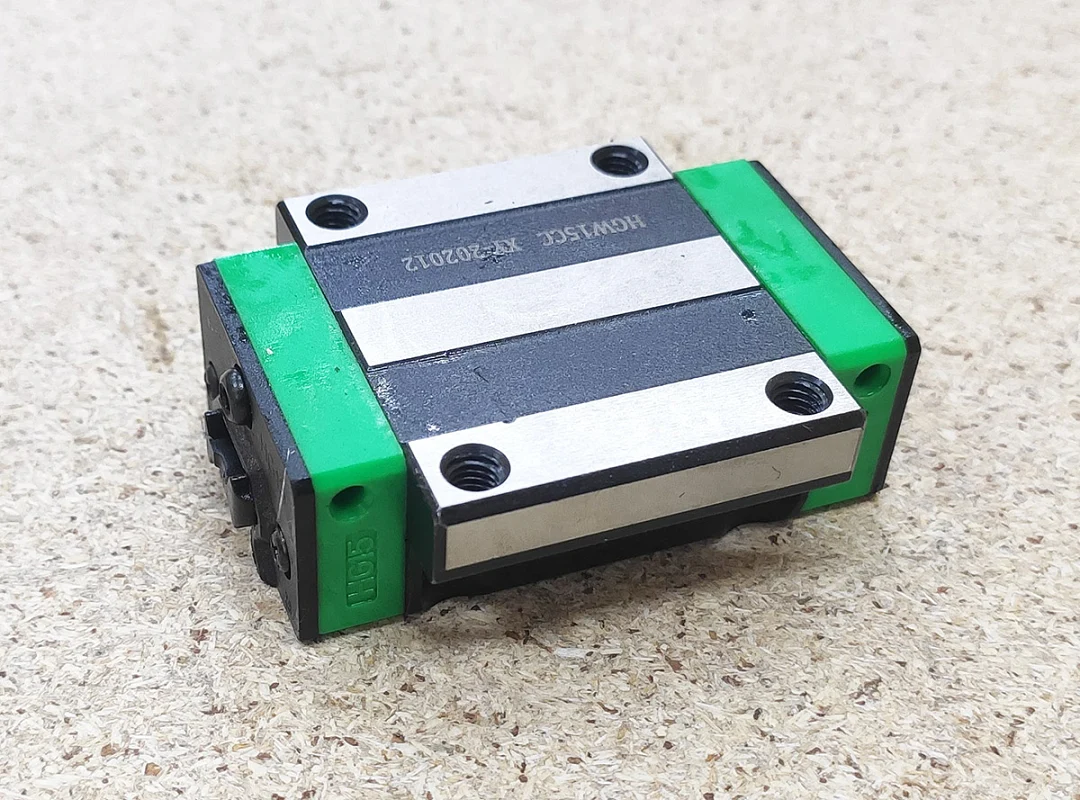

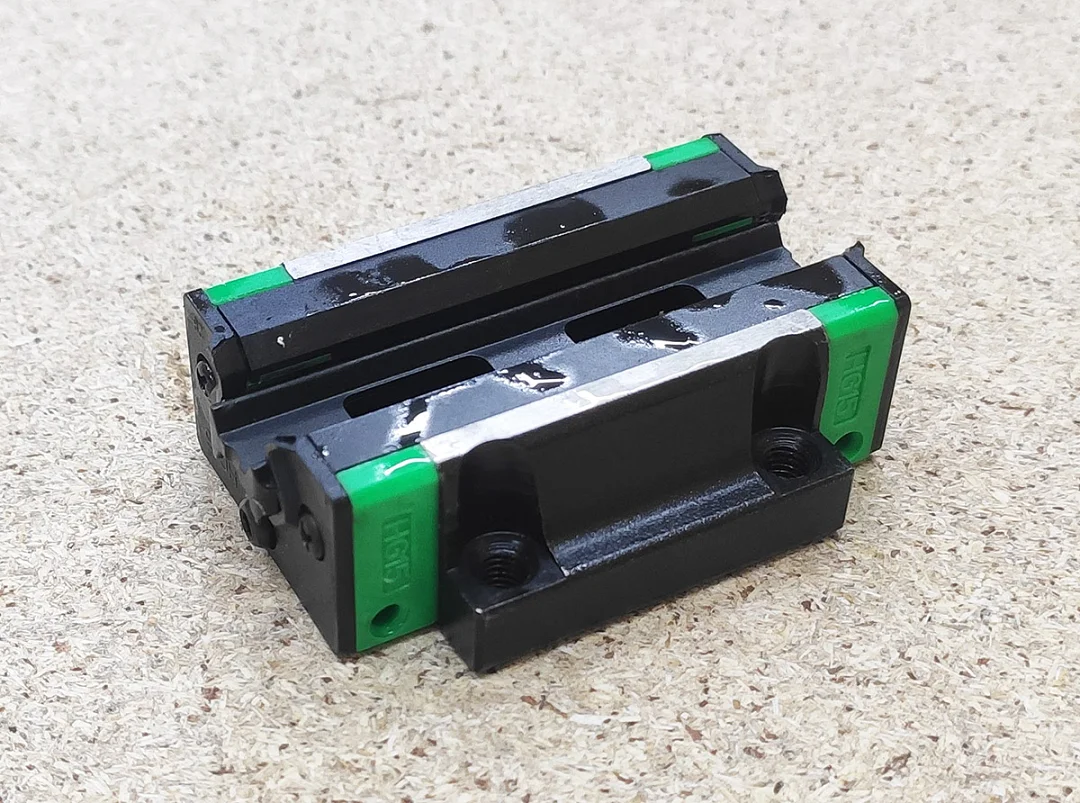

HGW15CC це каретка з фланцем для профільної рейкової направляючої серії HG типорозміру 15. Каретка працює на рейці HGR15 і випускається як аналог HIWIN. Її ставлять на осі X, Y і Z верстатів ЧПУ, де потрібен точний хід без люфту.
Будова
Усередині корпусу чотирма замкненими доріжками циркулюють сталеві кульки. Доріжки дугового профілю, кульки торкаються їх під кутом 45°, тому каретка тримає однакове навантаження вниз, угору і вбік та сама підлаштовується під невеликі похибки монтажу. Тертя мале, хід плавний, знос повільний.
Торцеві кришки розвертають кульки на зворотний хід, ущільнення та скребки захищають доріжки від пилу й стружки, через маслянку подають мастило. Каретки й рейки одного типорозміру серії HG взаємозамінні: каретку можна поставити на будь-яку рейку HGR15.
Фланець нижчий і ширший за квадратний корпус. За даними HIWIN фланцева каретка краще тримає перекидний момент завдяки меншій висоті та широкій опорній поверхні. Різьбові отвори у фланці дають змогу прикрутити стіл зверху або знизу, крізь стіл.
Для більшої вантажопідйомності на одну рейку ставлять дві каретки або подовжену каретку того самого типорозміру.
Маркування

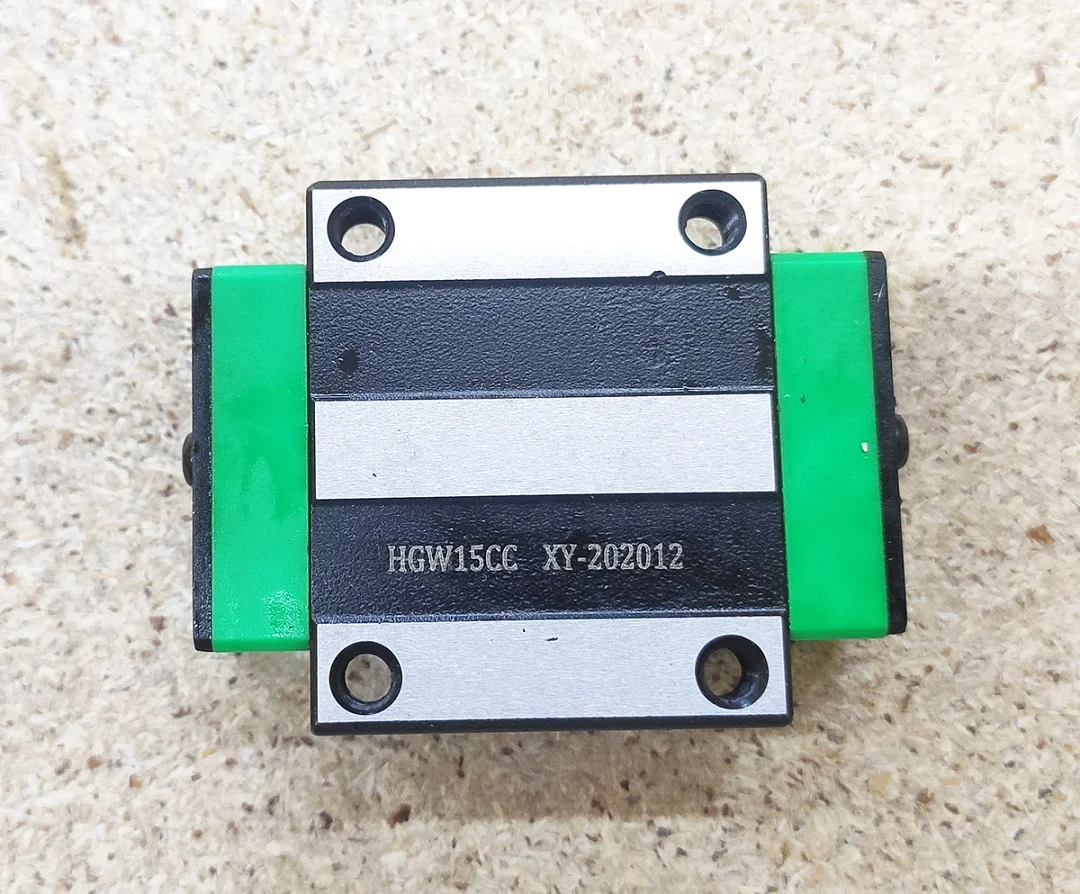

HGW15CC: серія HG, фланцева каретка W, типорозмір 15, стандартна довжина C, кріплення зверху або знизу C.
Розміри
Розміри HGW15CC за каталогом HIWIN. Каретка випускається як аналог під ту саму рейку, перед проєктуванням вузла звірте приєднувальні розміри з отриманою кареткою.
| Параметр | Значення |
|---|
| Рейка | HGR15 |
| Висота H від основи рейки | 24 мм |
| Ширина W | 47 мм |
| Отвори кріплення B x C | 38 x 30 мм |
| Довжина L | 61.4 мм |
| Різьба кріплення | M5 |
Де застосовують
Типорозмір 15 розрахований на легкі навантаження: фрезерні верстати по дереву, гравери, лазерні верстати, 3D принтери. Класична схема осі: дві рейки й по дві каретки на кожній.
Монтаж і обслуговування

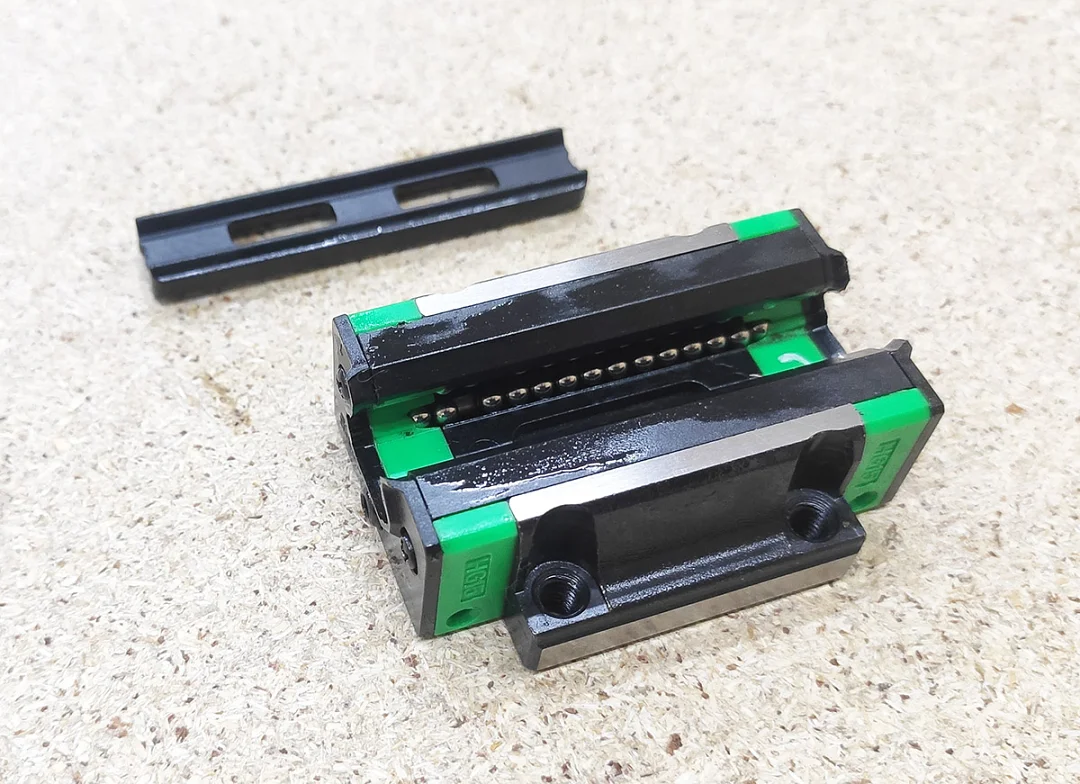

- Не знімайте каретку з рейки без монтажної оправки, інакше кульки можуть висипатися.
- Рейку HGR15 кріплять болтами M4, HIWIN рекомендує момент 392 Н·см при кріпленні в сталь.
- Перед роботою каретку заповнюють літієвим мастилом і додають його через маслянку в міру пробігу, HIWIN радить через кожні 100 км.
Сумісність із рейкою
Каретка HGW15CC ходить по рейці HGR15 шириною 15 мм. За каталогом HIWIN на рейку цього типорозміру ставляться каретки HGH15CA, HGW15CC: доріжки кочення в них спільні, відрізняються корпус і кріплення.
Порізка рейки в розмір
Рейка HGR15 постачається довжиною 4000 мм, продається кратно 1 м і ріжеться в розмір за кресленням. За каталогом HIWIN довжина рейки L = (n - 1) x 60 + 2 x E, де n кількість отворів, E відстань від крайнього отвору до торця, стандартно 20 мм: рейка 820 мм має 14 отворів.
Монтаж каретки
- HIWIN рекомендує кріпити HGW15CC болтами M5 з моментом 883 Н·см при кріпленні в сталь.
Змащення
Маслянка стоїть на торці каретки, різьба під неї в типорозміру 15 M4x0.7. За каталогом HIWIN у каретку HG15 стандартної довжини закладають 1 см³ консистентного мастила, перевіряють його кожні 100 км пробігу або раз на 3-6 місяців.
