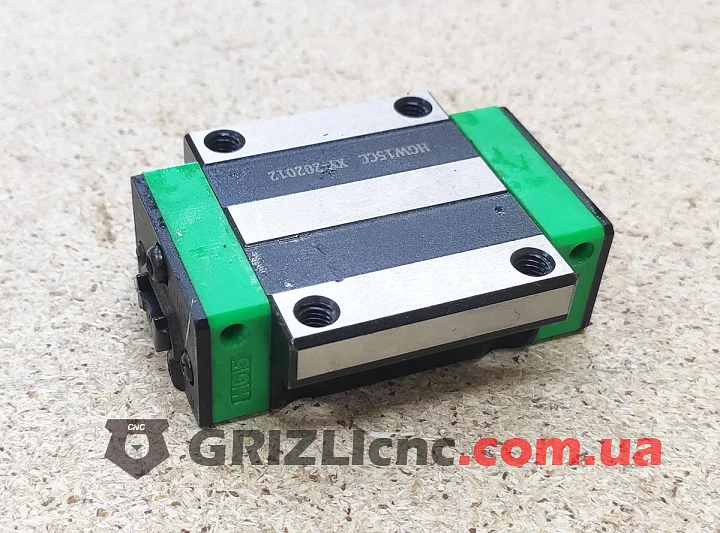

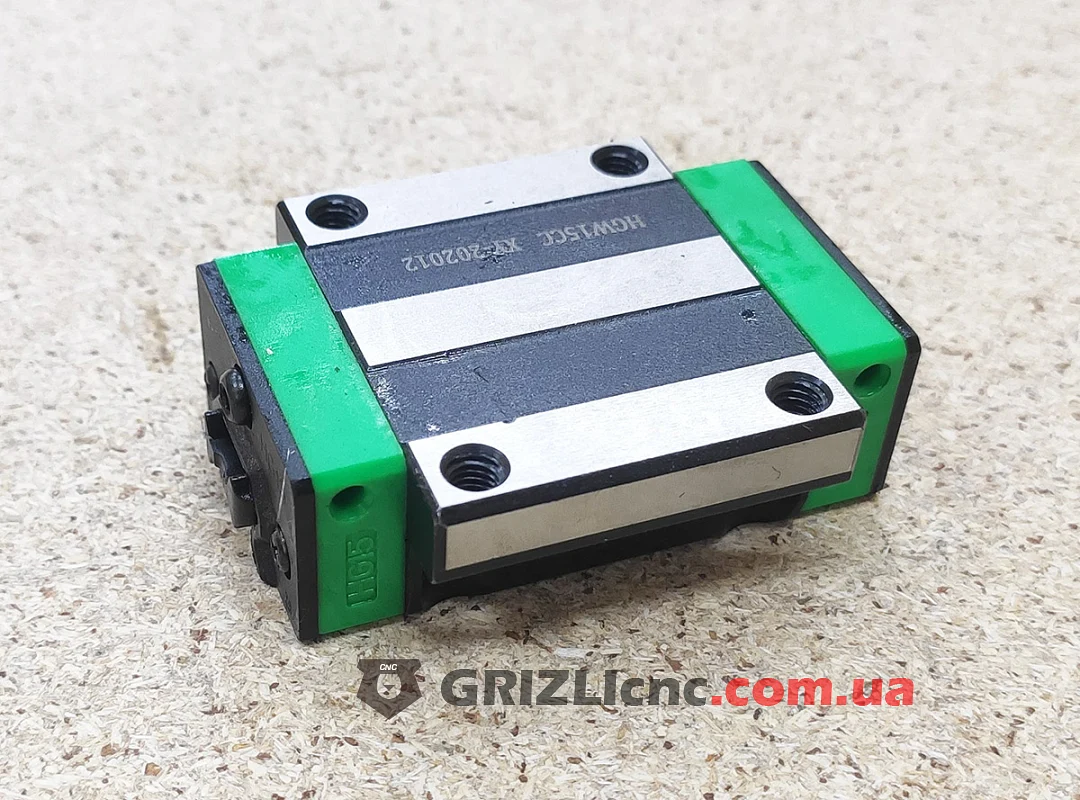

Линейный подшипник HGW15CC, каретка с фланцем (аналог HIWIN)

HGW15CC это каретка с фланцем для профильной рельсовой направляющей серии HG типоразмера 15. Каретка работает на рельсе HGR15 и выпускается как аналог HIWIN. Её ставят на оси X, Y и Z станков ЧПУ, где нужен точный ход без люфта.

Устройство

Внутри корпуса по четырём замкнутым дорожкам циркулируют стальные шарики. Дорожки дугового профиля, шарики касаются их под углом 45°, поэтому каретка держит одинаковую нагрузку вниз, вверх и вбок и сама подстраивается под небольшие погрешности монтажа. Трение мало, ход плавный, износ медленный.

Торцевые крышки разворачивают шарики на обратный ход, уплотнения и скребки защищают дорожки от пыли и стружки, через маслёнку подают смазку. Каретки и рельсы одного типоразмера серии HG взаимозаменяемы: каретку можно поставить на любой рельс HGR15.

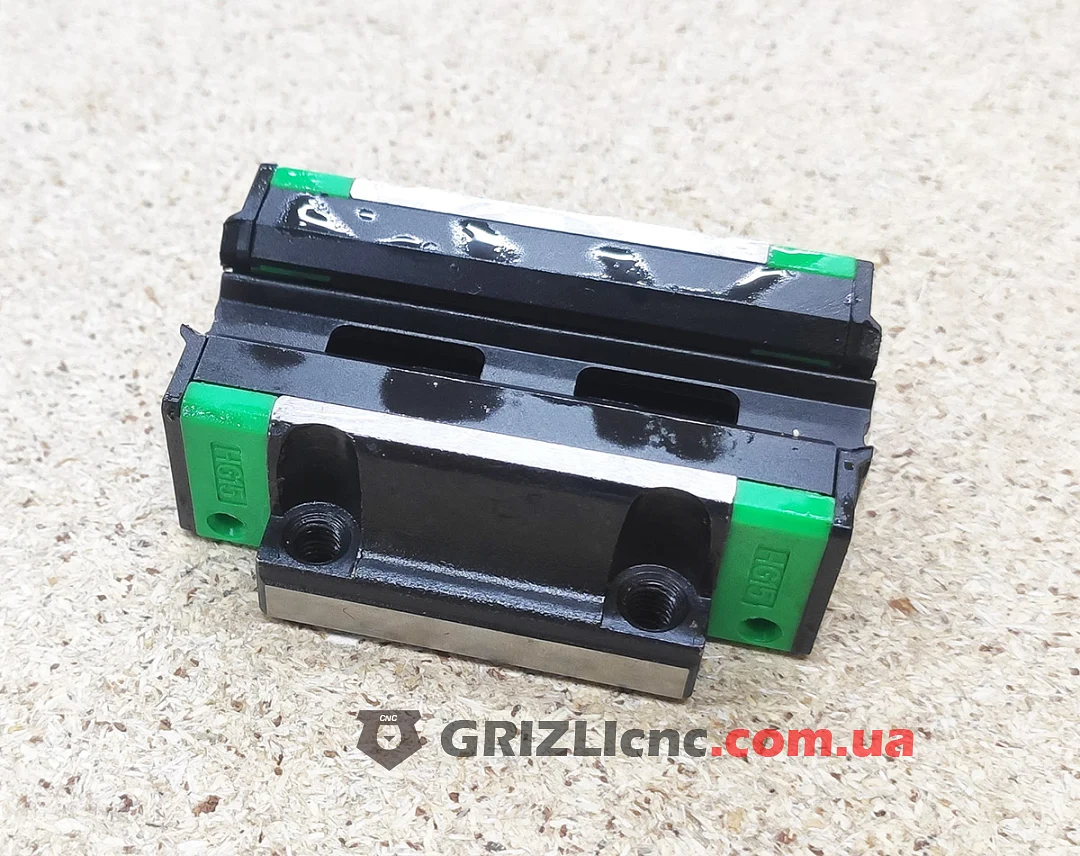

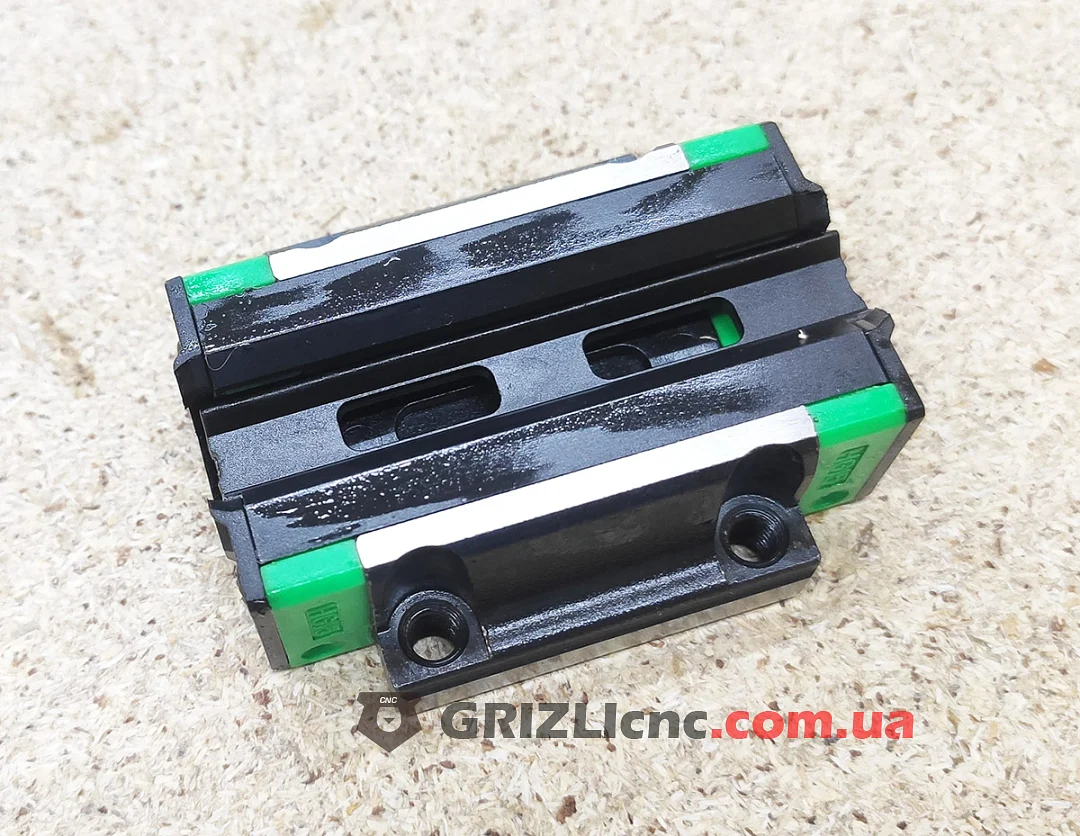

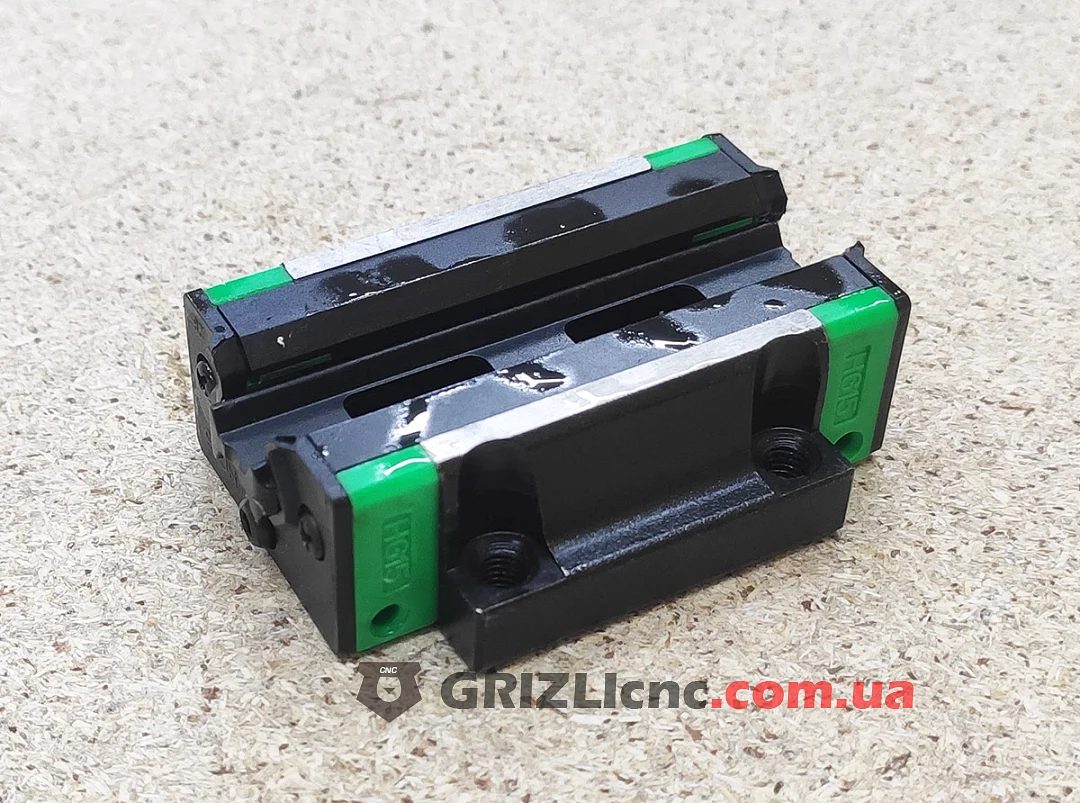

Фланец ниже и шире квадратного корпуса. По данным HIWIN фланцевая каретка лучше держит опрокидывающий момент за счёт меньшей высоты и широкой опорной поверхности. Резьбовые отверстия во фланце позволяют прикрутить стол сверху или снизу, через стол.

Для большей грузоподъёмности на один рельс ставят две каретки или удлинённую каретку того же типоразмера.

Маркировка

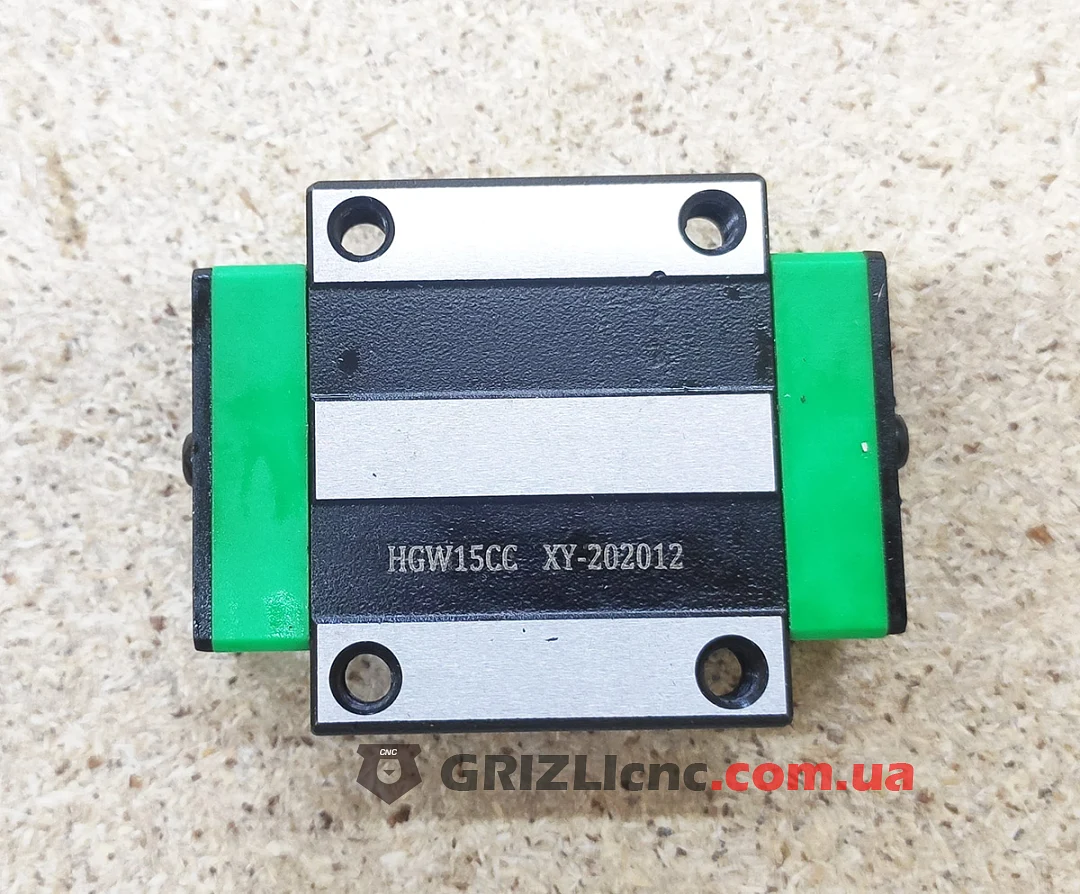

HGW15CC: серия HG, фланцевая каретка W, типоразмер 15, стандартная длина C, крепление сверху или снизу C.

Размеры

Размеры HGW15CC по каталогу HIWIN. Каретка выпускается как аналог под тот же рельс, перед проектированием узла сверьте присоединительные размеры с полученной кареткой.

Где применяют

Типоразмер 15 рассчитан на лёгкие нагрузки: фрезерные станки по дереву, граверы, лазерные станки, 3D принтеры. Классическая схема оси: два рельса и по две каретки на каждом.

Монтаж и обслуживание

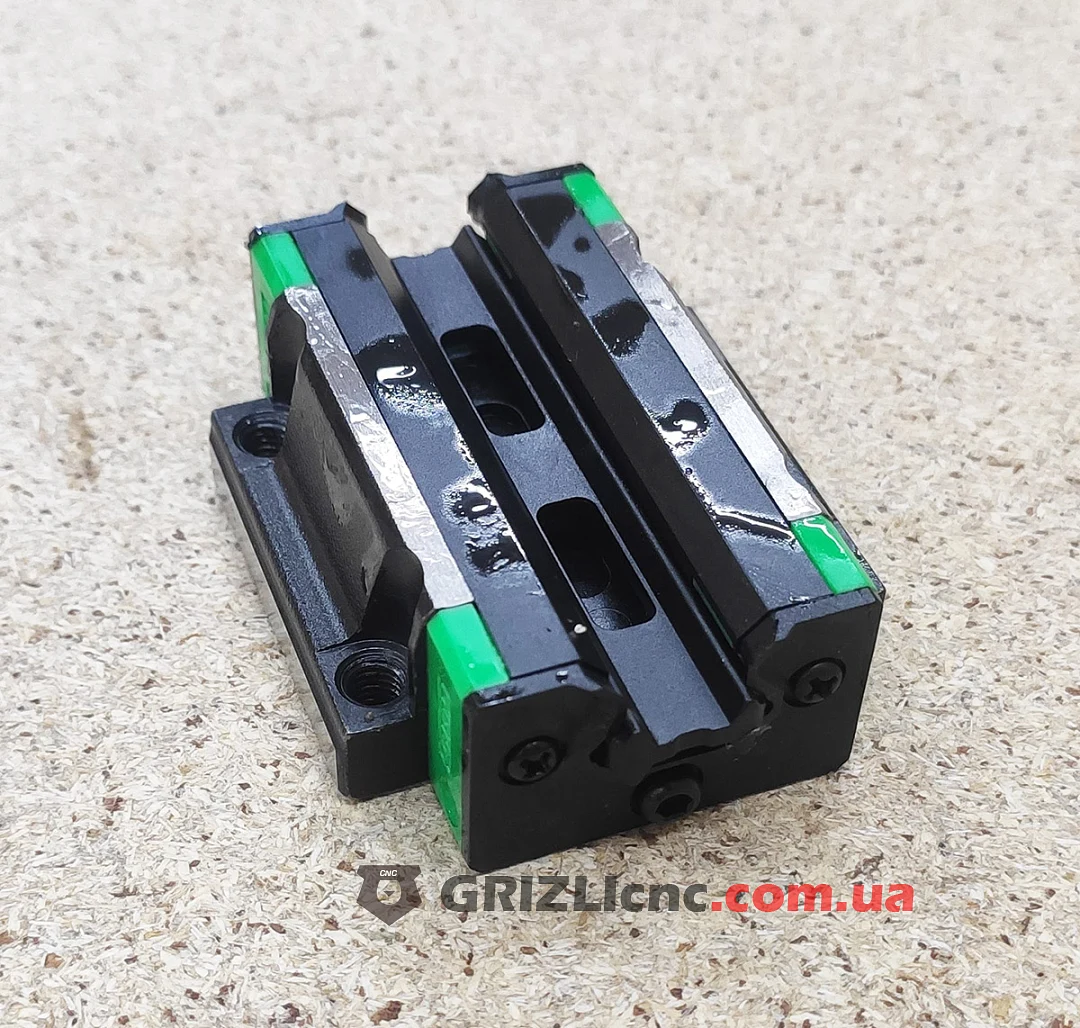

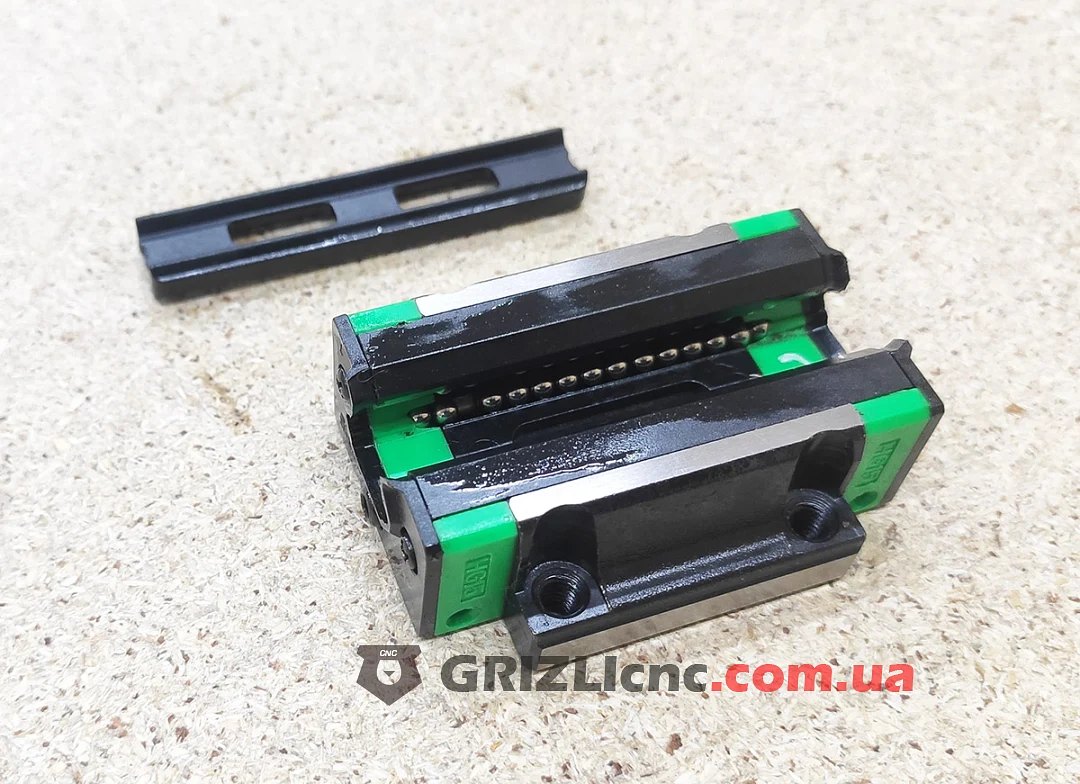

• Не снимайте каретку с рельса без монтажной оправки, иначе шарики могут высыпаться.
• Рельс HGR15 крепят болтами M4, HIWIN рекомендует момент 392 Н·см при креплении в сталь.
• Перед работой каретку заполняют литиевой смазкой и добавляют её через маслёнку по мере пробега, HIWIN советует через каждые 100 км.

Совместимость с рельсом

Каретка HGW15CC ходит по рельсу HGR15 шириной 15 мм. По каталогу HIWIN на рельс этого типоразмера ставятся каретки HGH15CA, HGW15CC: дорожки качения у них общие, отличаются корпус и крепление.

Порезка рельса в размер

Рельс HGR15 поставляется длиной 4000 мм, продаётся кратно 1 м и режется в размер по чертежу. По каталогу HIWIN длина рельса L = (n - 1) x 60 + 2 x E, где n число отверстий, E расстояние от крайнего отверстия до торца, стандартно 20 мм: рельс 820 мм имеет 14 отверстий.

Монтаж каретки

• HIWIN рекомендует крепить HGW15CC болтами M5 с моментом 883 Н·см при креплении в сталь.

Смазка

Маслёнка стоит на торце каретки, резьба под неё у типоразмера 15 M4x0.7. По каталогу HIWIN в каретку HG15 стандартной длины закладывают 1 см³ консистентной смазки, проверяют её каждые 100 км пробега или раз в 3-6 месяцев.
