Пневматична педаль FV420: ножний пневморозподільник 4/2 для верстата ЧПУ

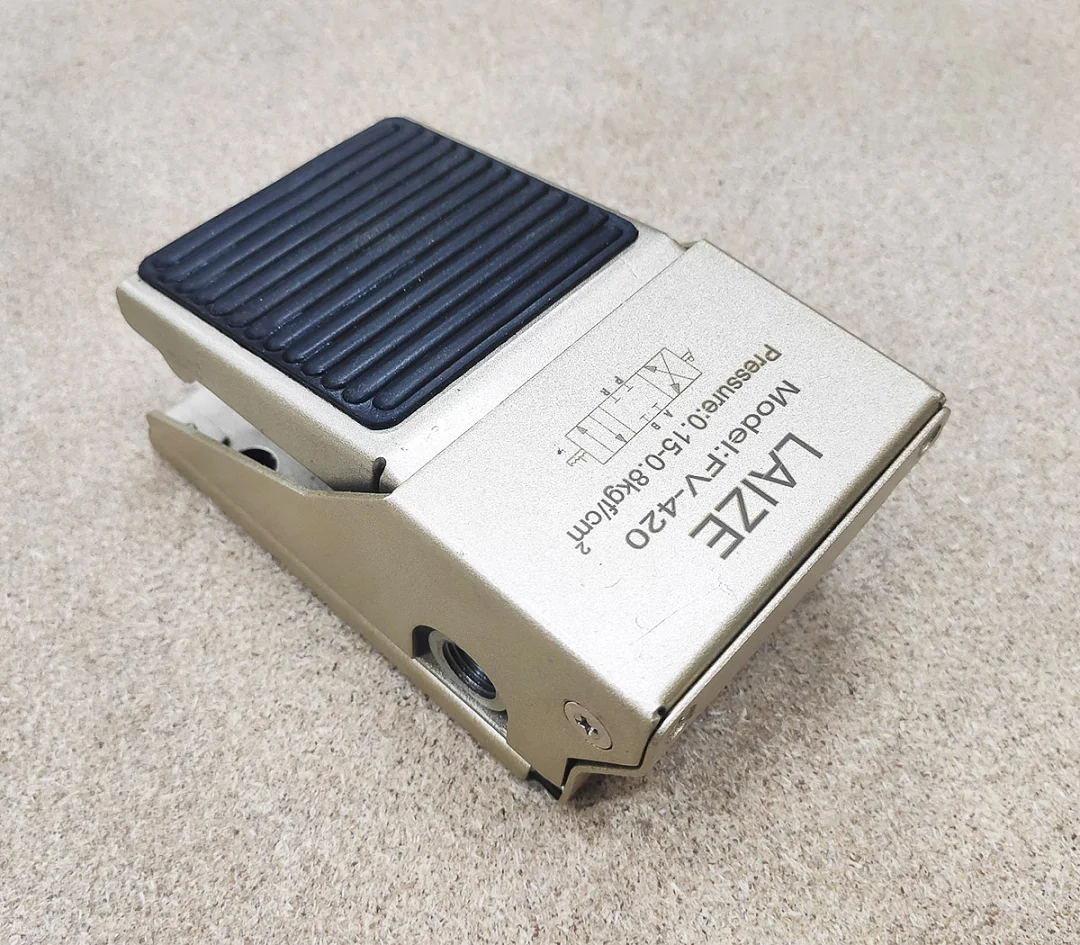

Пневматична педаль FV420 це ножний пневморозподільник 4/2: оператор перемикає потік стисненого повітря натисканням педалі, а руки залишаються вільними для роботи із заготовкою. На корпусі нанесені модель FV-420 і схема розподільника з портами A, B, P і R.

Як працює розподільник 4/2

• Позначення 4/2 означає: чотири порти і два положення. P це подача повітря, A і B виходи до циліндра, R вихлоп.
• В одному положенні повітря з P йде в один вихід, а другий вихід з’єднаний з вихлопом. Після перемикання виходи міняються ролями.
• Так розподільник керує пневмоциліндром двосторонньої дії: шток висувається і втягується повітрям, а напрямок руху задає положення педалі.
• Педаль працює без електрики: до розподільника підводять лише стиснене повітря.

Конструкція

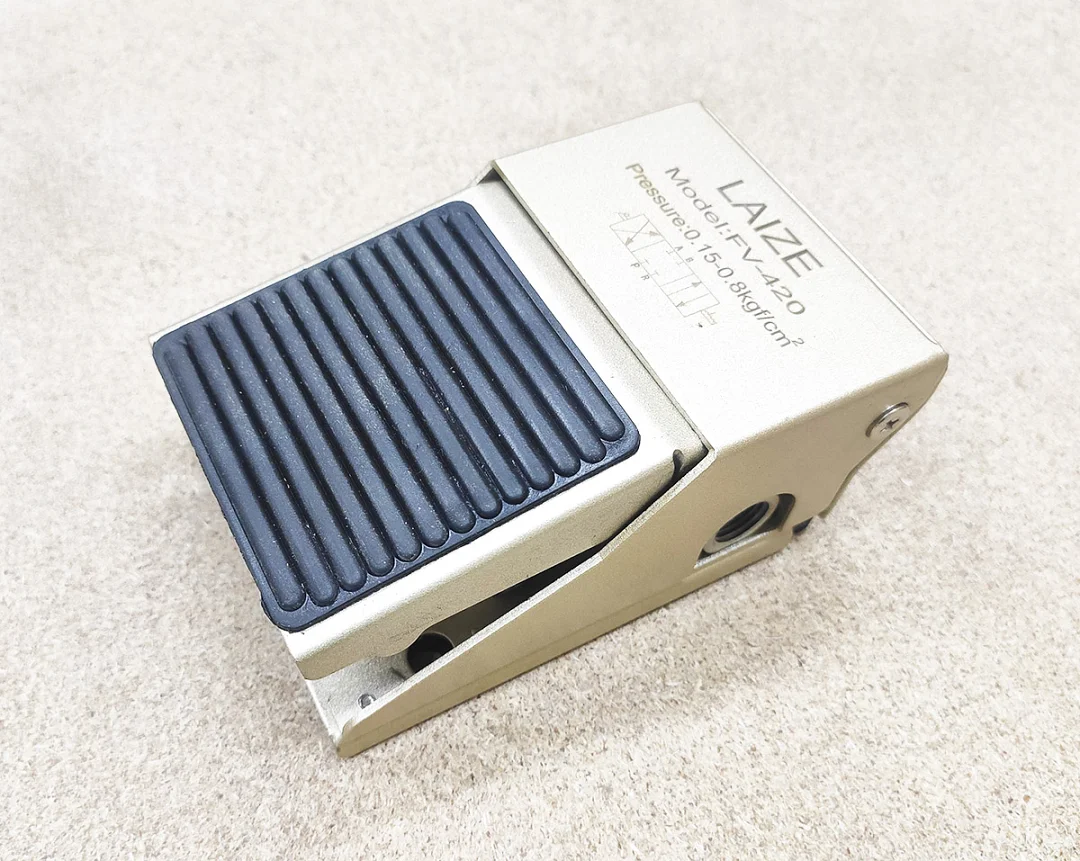

• Металевий корпус з відкидною педаллю, у вільному стані педаль піднята.
• На педалі рифлена гумова накладка, по ній не зісковзує нога.

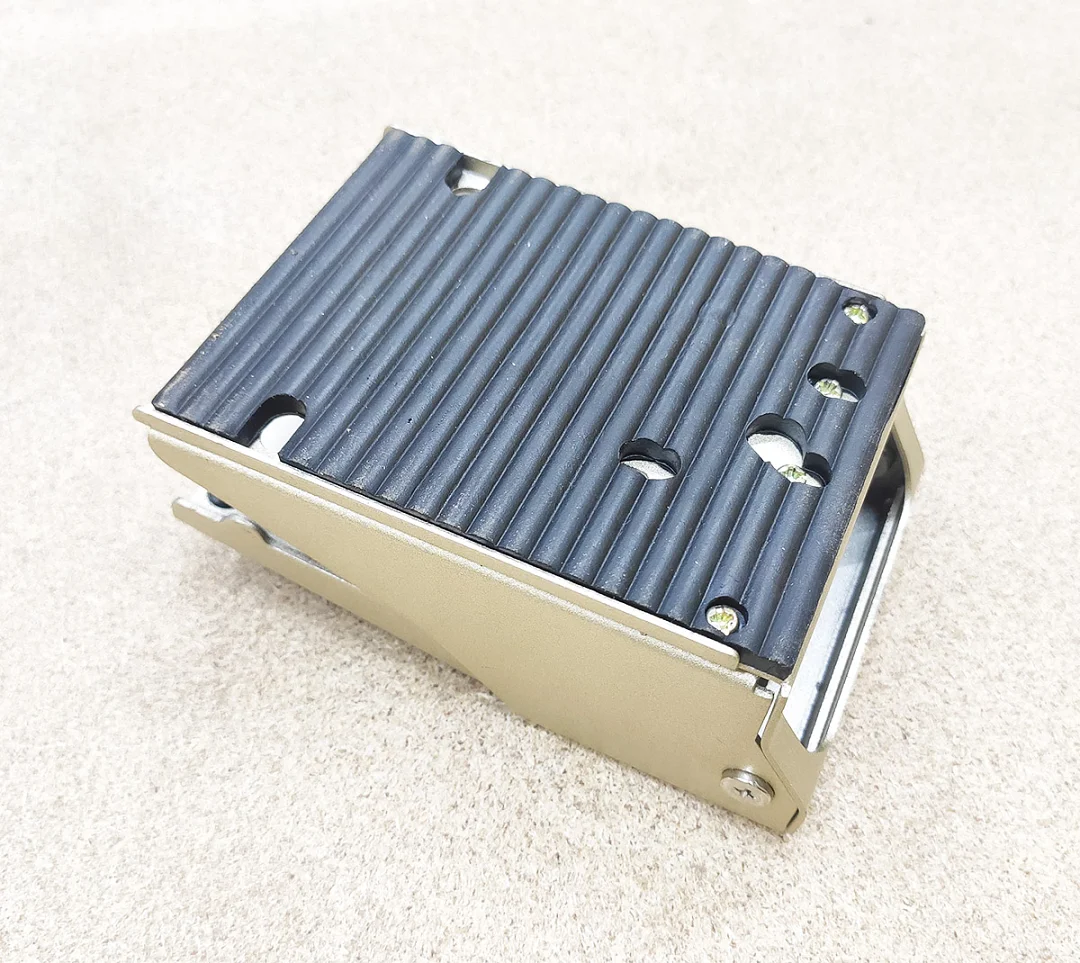

• Знизу корпус закритий рифленою гумовою підошвою.

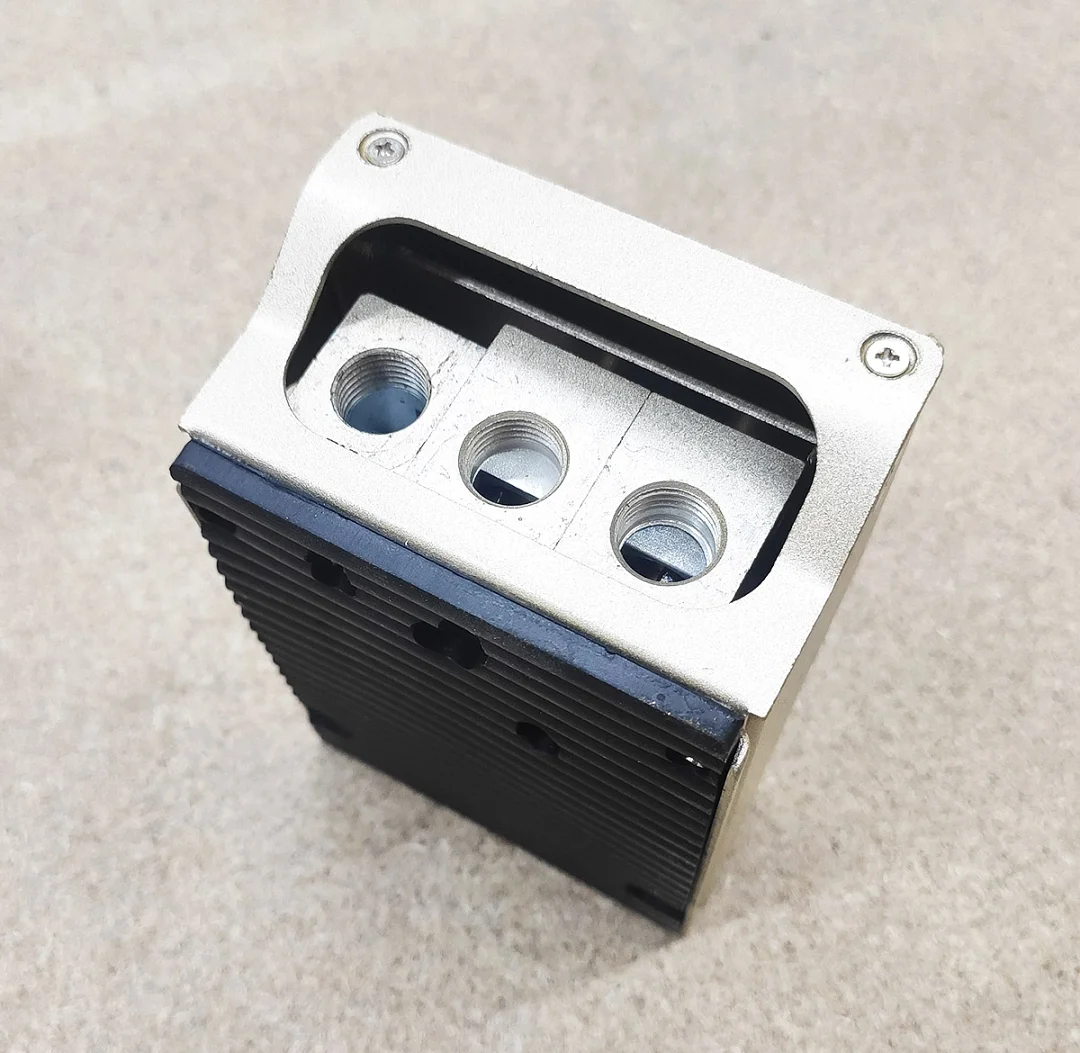

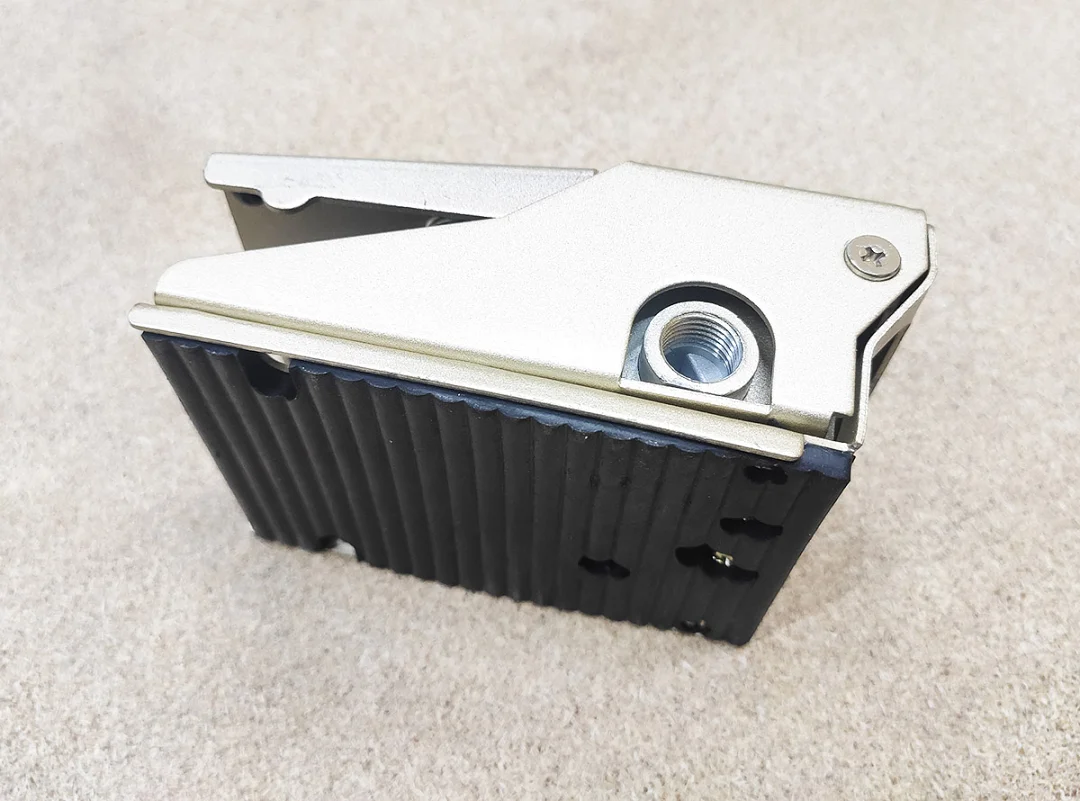

• Порти з внутрішньою різьбою: три на задньому торці корпусу і ще один на бічній стороні.

Де застосовується

Ножний розподільник ставлять там, де оператору потрібні обидві руки: він притримує деталь, а педаллю вмикає пневмоциліндр. На верстаті з ЧПУ так керують, наприклад, пневмопритиском заготовки на столі.

Рекомендації щодо підключення

• Перед монтажем звірте призначення портів: подача P, виходи A і B, вихлоп R. Від підключення A і B залежить, у який бік піде шток при натисканні педалі.
• Подавайте повітря через блок підготовки з фільтром.
• Ущільнюйте різьбу фітингів стрічкою ФУМ або різьбовим герметиком і стежте, щоб він не потрапив усередину розподільника.
• На вихлоп встановіть глушник: він знижує шум при перемиканні.
• Швидкість штока налаштовують регуляторами потоку на портах циліндра.
• Розміщуйте педаль так, щоб її не можна було натиснути випадково.
