Пневматическая педаль FV420: ножной пневмораспределитель 4/2 для станка ЧПУ

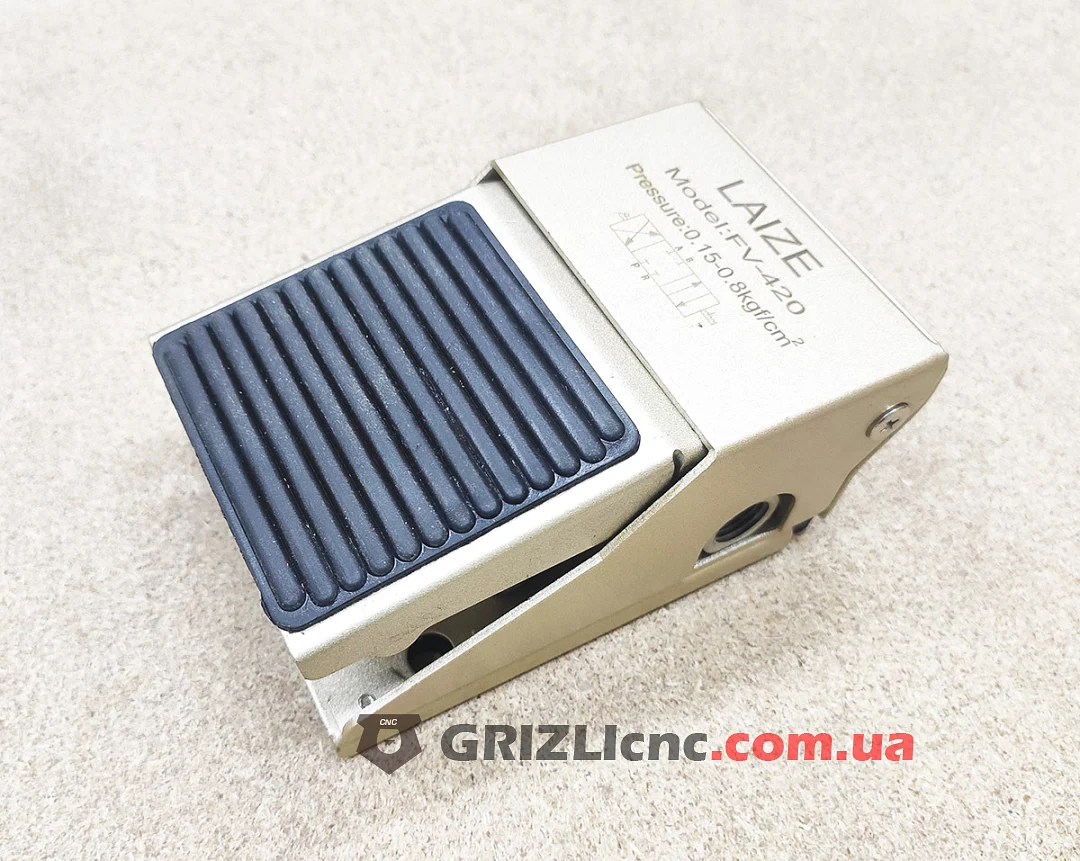

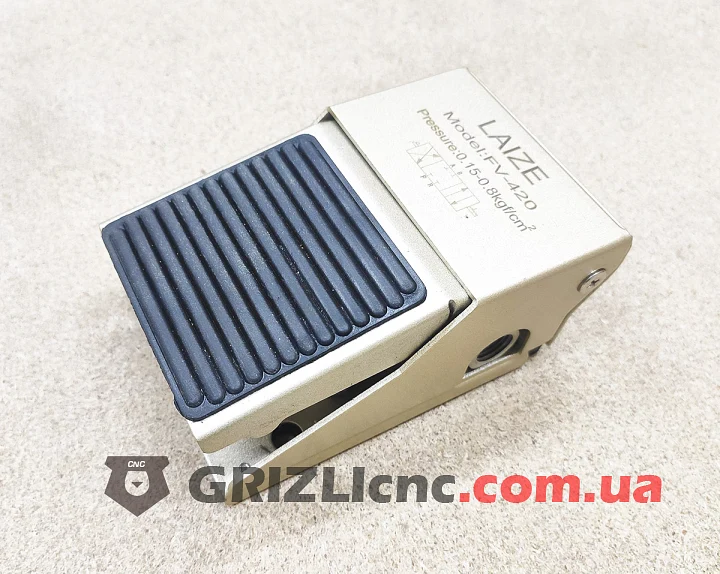

Пневматическая педаль FV420 это ножной пневмораспределитель 4/2: оператор переключает поток сжатого воздуха нажатием педали, а руки остаются свободными для работы с заготовкой. На корпусе нанесены модель FV-420 и схема распределителя с портами A, B, P и R.

Как работает распределитель 4/2

• Обозначение 4/2 значит: четыре порта и два положения. P это подача воздуха, A и B выходы к цилиндру, R выхлоп.
• В одном положении воздух из P идёт в один выход, а второй выход соединён с выхлопом. После переключения выходы меняются ролями.
• Так распределитель управляет пневмоцилиндром двустороннего действия: шток выдвигается и втягивается воздухом, а направление движения задаёт положение педали.
• Педаль работает без электричества: к распределителю подводят только сжатый воздух.

Конструкция

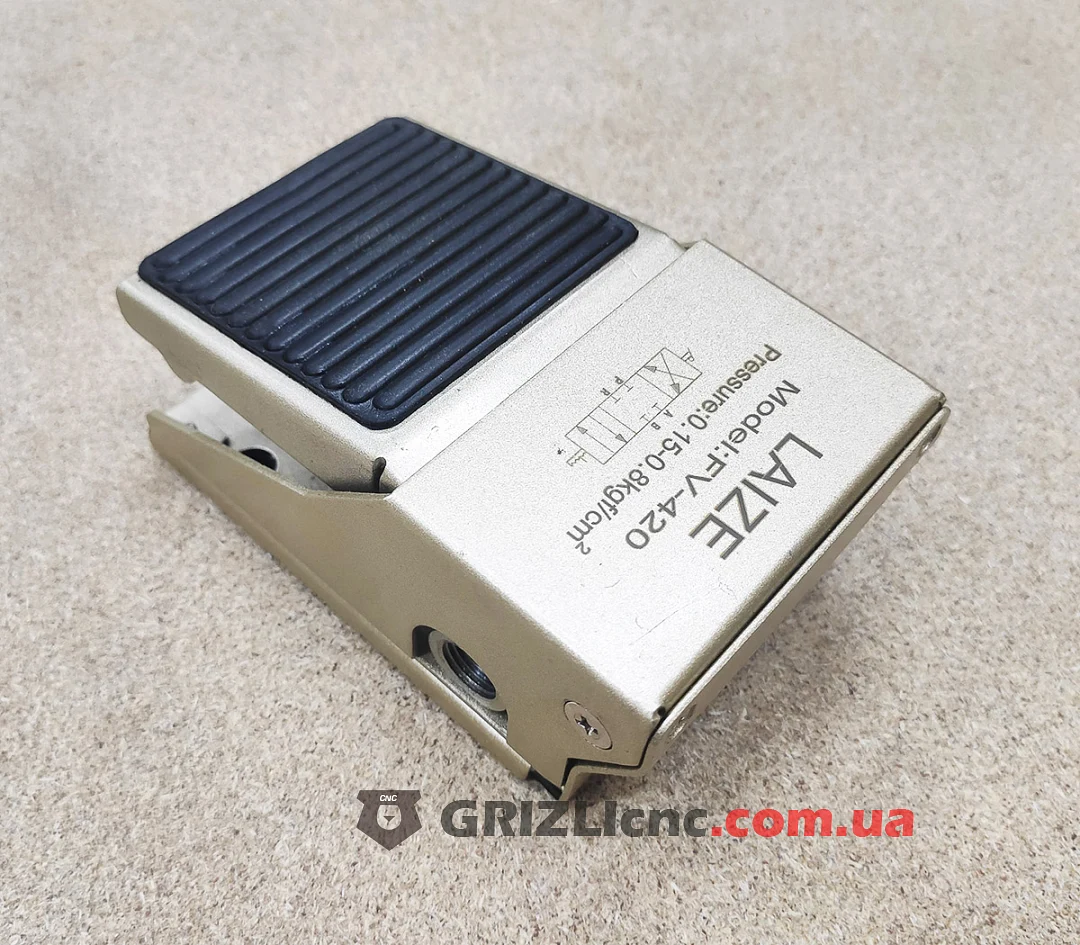

• Металлический корпус с откидной педалью, в свободном состоянии педаль поднята.
• На педали рифлёная резиновая накладка, по ней не соскальзывает нога.

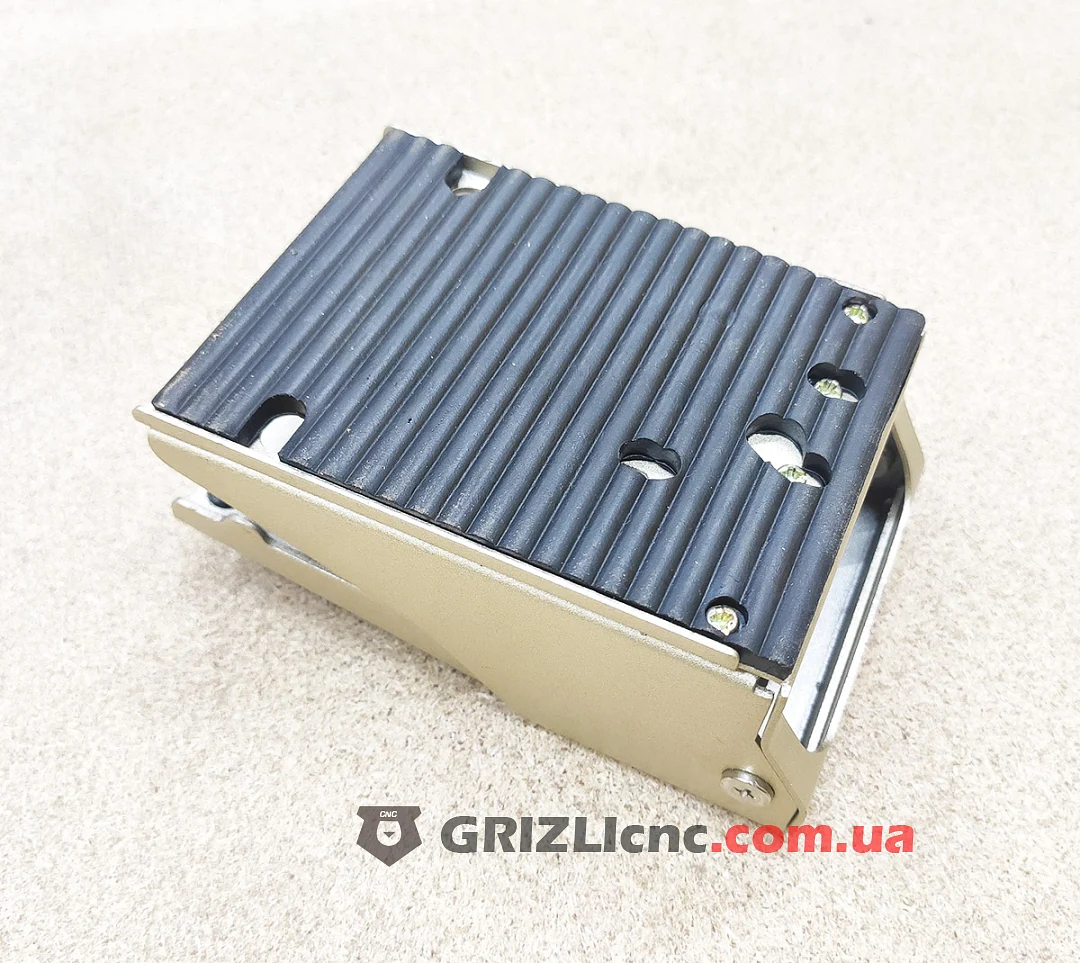

• Снизу корпус закрыт рифлёной резиновой подошвой.

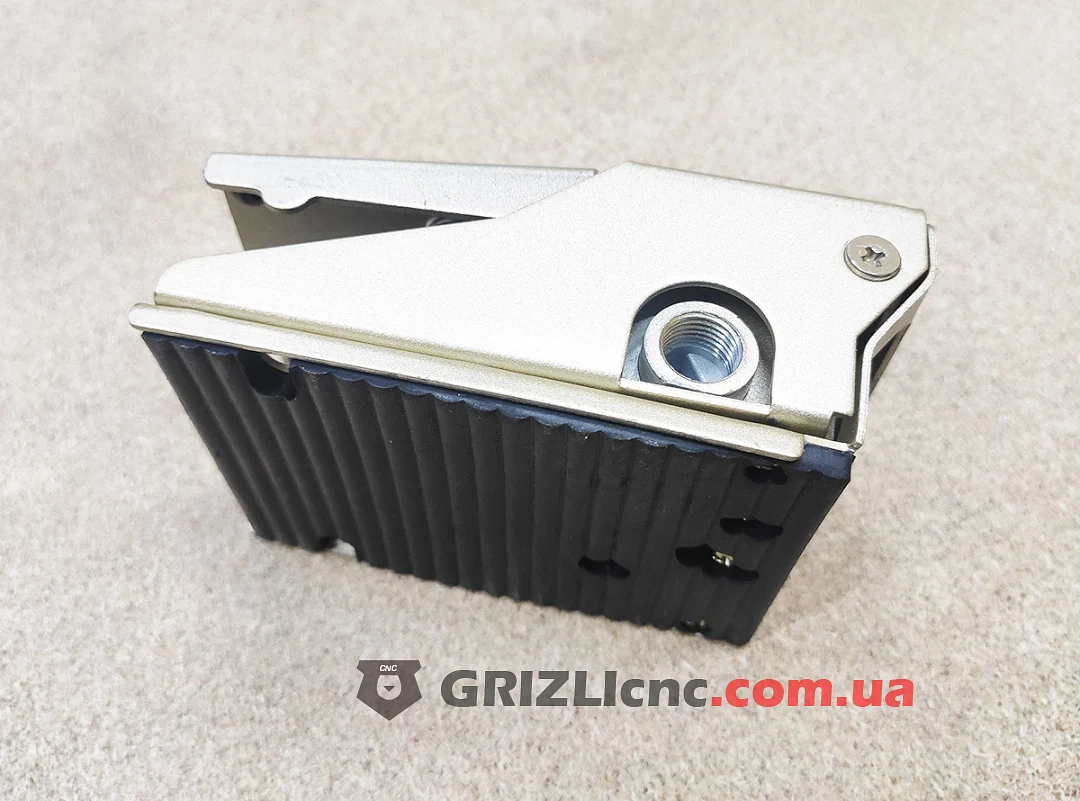

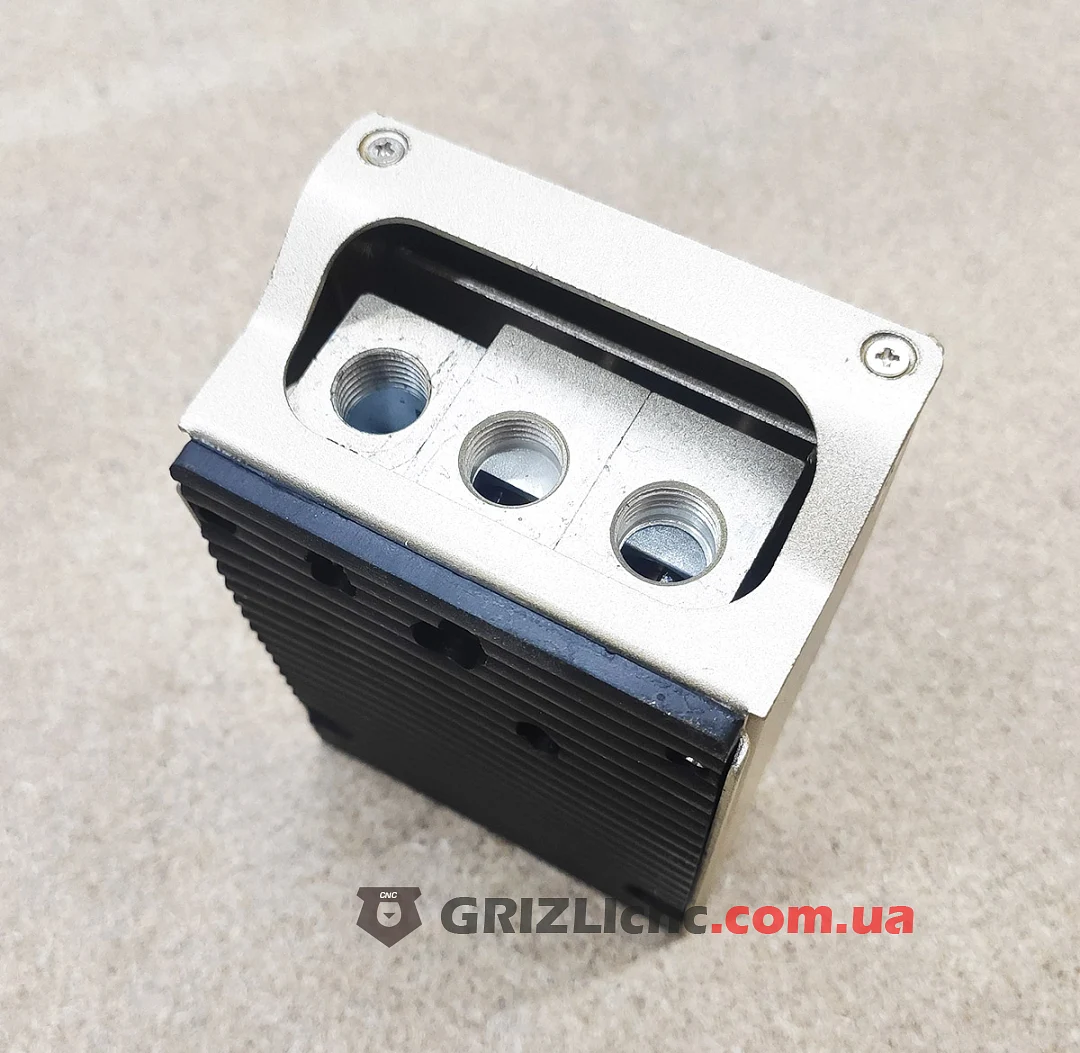

• Порты с внутренней резьбой: три на заднем торце корпуса и ещё один на боковой стороне.

Где применяется

Ножной распределитель ставят там, где оператору нужны обе руки: он придерживает деталь, а педалью включает пневмоцилиндр. На станке с ЧПУ так управляют, например, пневмоприжимом заготовки на столе.

Рекомендации по подключению

• Перед монтажом сверьте назначение портов: подача P, выходы A и B, выхлоп R. От подключения A и B зависит, в какую сторону пойдёт шток при нажатии педали.
• Подавайте воздух через блок подготовки с фильтром.
• Уплотняйте резьбу фитингов лентой ФУМ или резьбовым герметиком и следите, чтобы он не попал внутрь распределителя.
• На выхлоп поставьте глушитель: он снижает шум при переключении.
• Скорость штока настраивают регуляторами потока на портах цилиндра.
• Размещайте педаль так, чтобы её нельзя было нажать случайно.
