Електроклапан 2V025-08 з котушкою 220 В: нормально закритий пневморозподільник 2/2 для верстата ЧПУ

Електроклапан 2V025-08 це нормально закритий пневморозподільник 2/2 з електромагнітною котушкою на 220 В змінного струму. Він відкриває і перекриває подачу стисненого повітря за електричним сигналом. Різьба портів 1/4", робочий тиск за маркуванням на корпусі 1,5-8 кгс/см².

Як працює нормально закритий клапан 2/2

• Позначення 2/2 означає: два порти і два положення. У клапана один вхід і один вихід, він працює як кран з електричним керуванням.
• Нормально закритий клапан без струму на котушці перекриває повітря. При ввімкненні котушки клапан відкривається і пропускає повітря, після вимкнення струму знову закривається.
• Стрілка на корпусі показує напрямок потоку повітря: від входу до виходу.

Де застосовується

Клапан 2/2 ставлять там, де повітря потрібно лише вмикати і вимикати. На верстаті з ЧПУ він вмикає, наприклад, обдув фрези і заготовки або подачу повітря до пневматичного вузла за сигналом системи керування.

Котушка і роз’єм

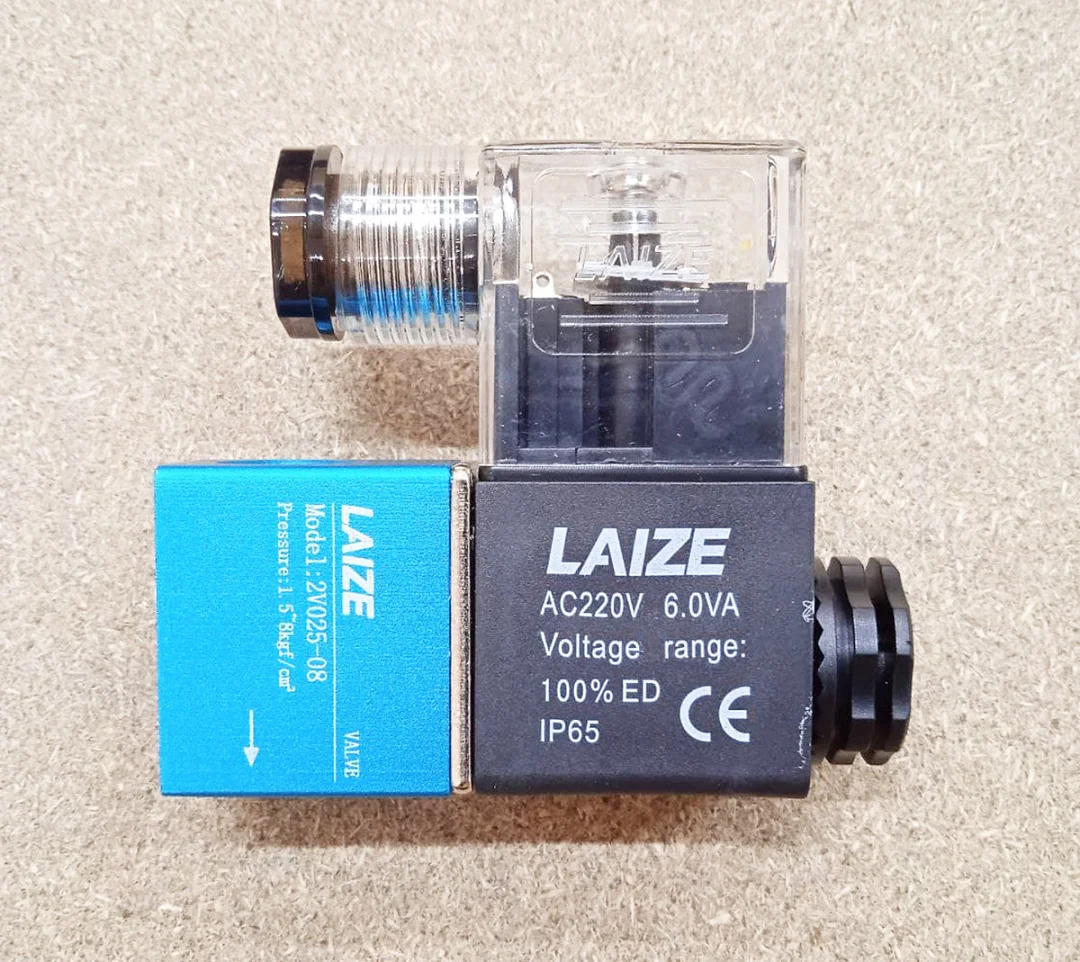

• Маркування котушки: AC220V 6.0VA, 100% ED, IP65, CE.
• AC220V означає, що котушку живлять від 220 В змінного струму.
• 6.0VA це споживана потужність котушки, 6 ВА.
• 100% ED означає, що котушка розрахована на безперервне ввімкнення.
• IP65 це ступінь захисту: пил усередину не проникає, водяні струмені не шкодять.

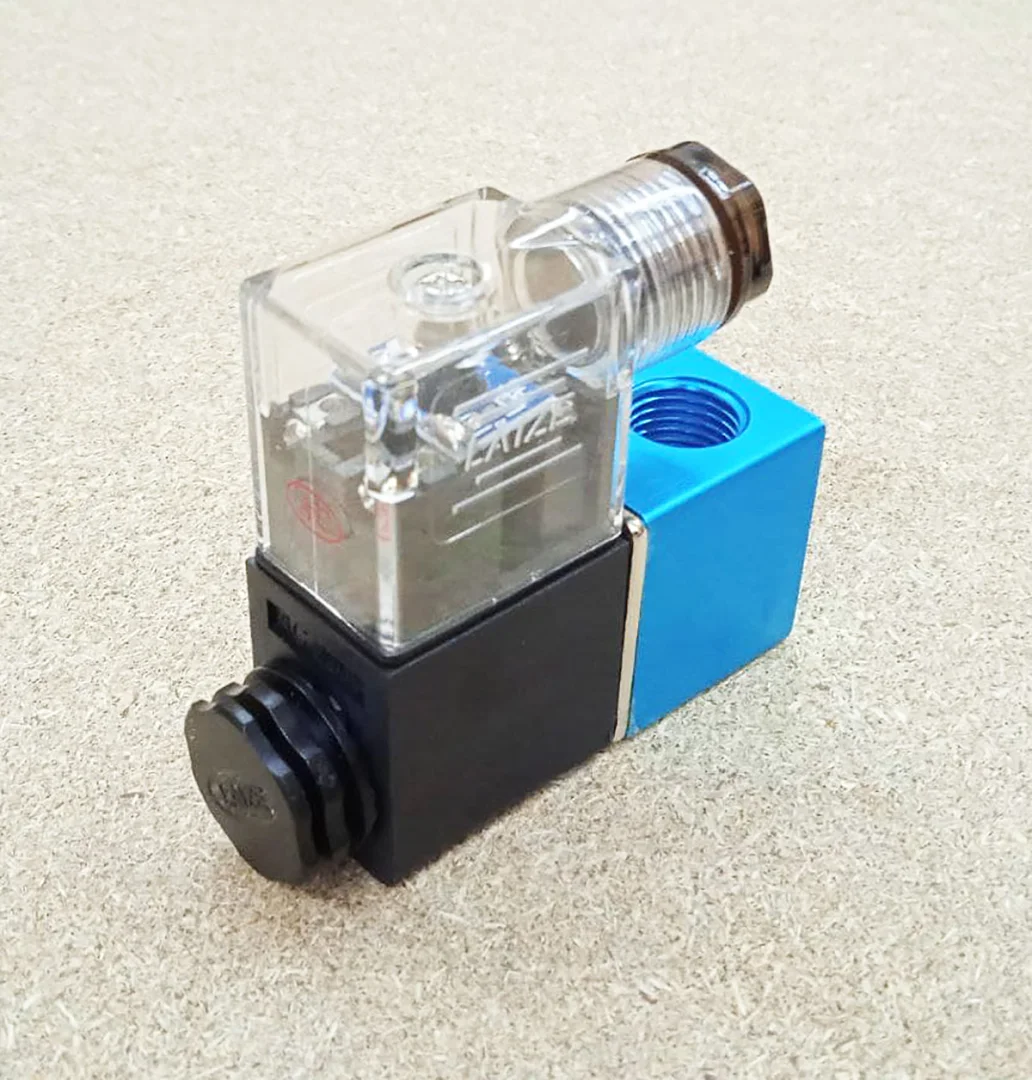

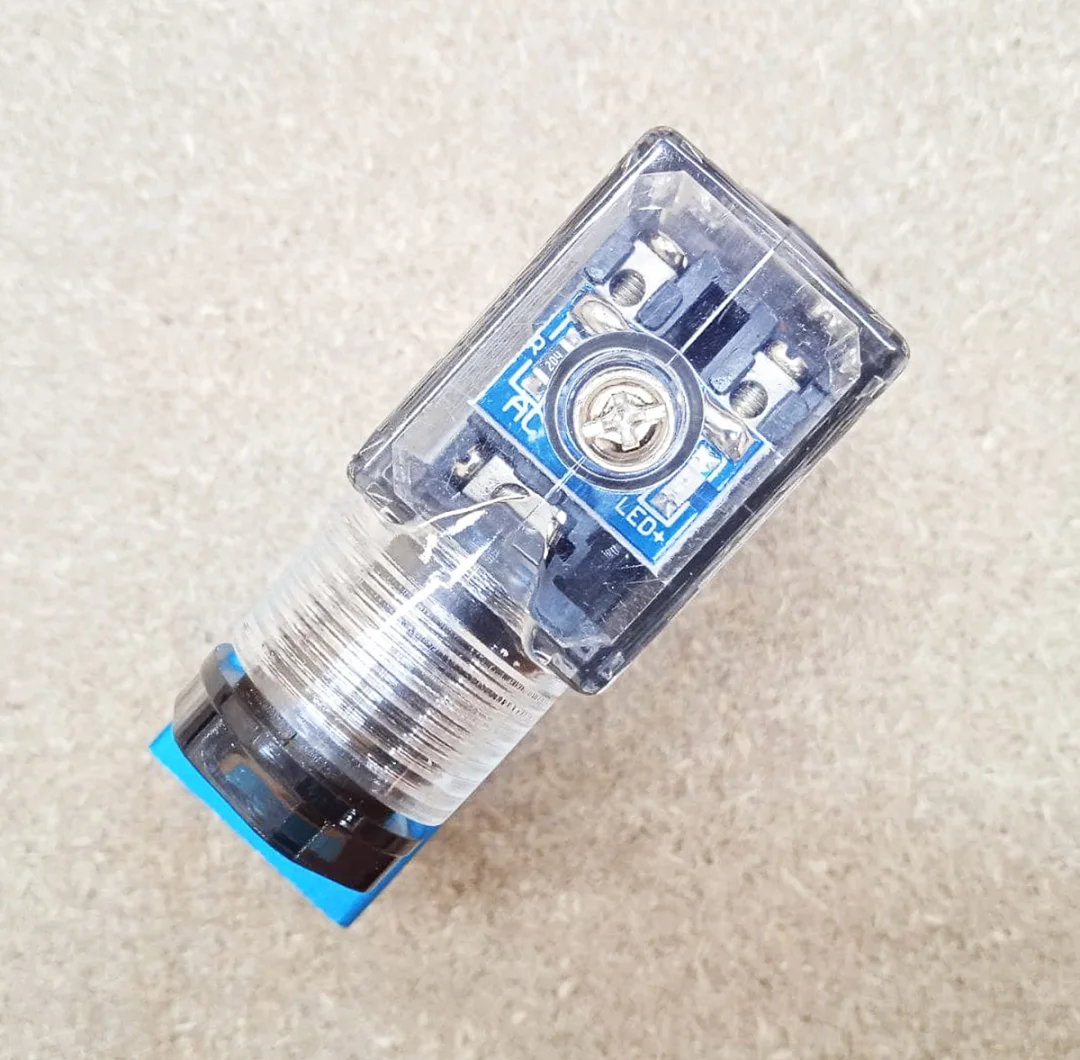

• Провід підключається через роз’єм із прозорою кришкою і кабельним вводом, усередині роз’єму клеми під гвинт.
• Для кола керування на 24 В постійного струму оберіть варіант «24 Вольт».

Конструкція

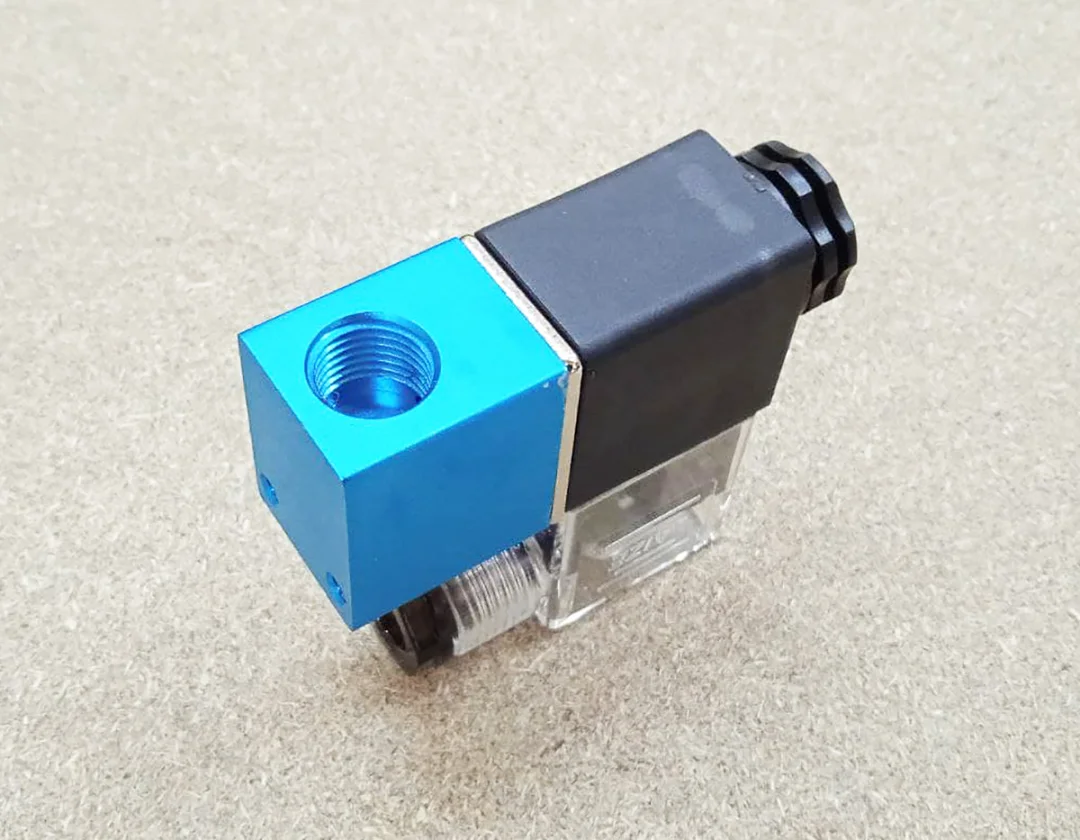

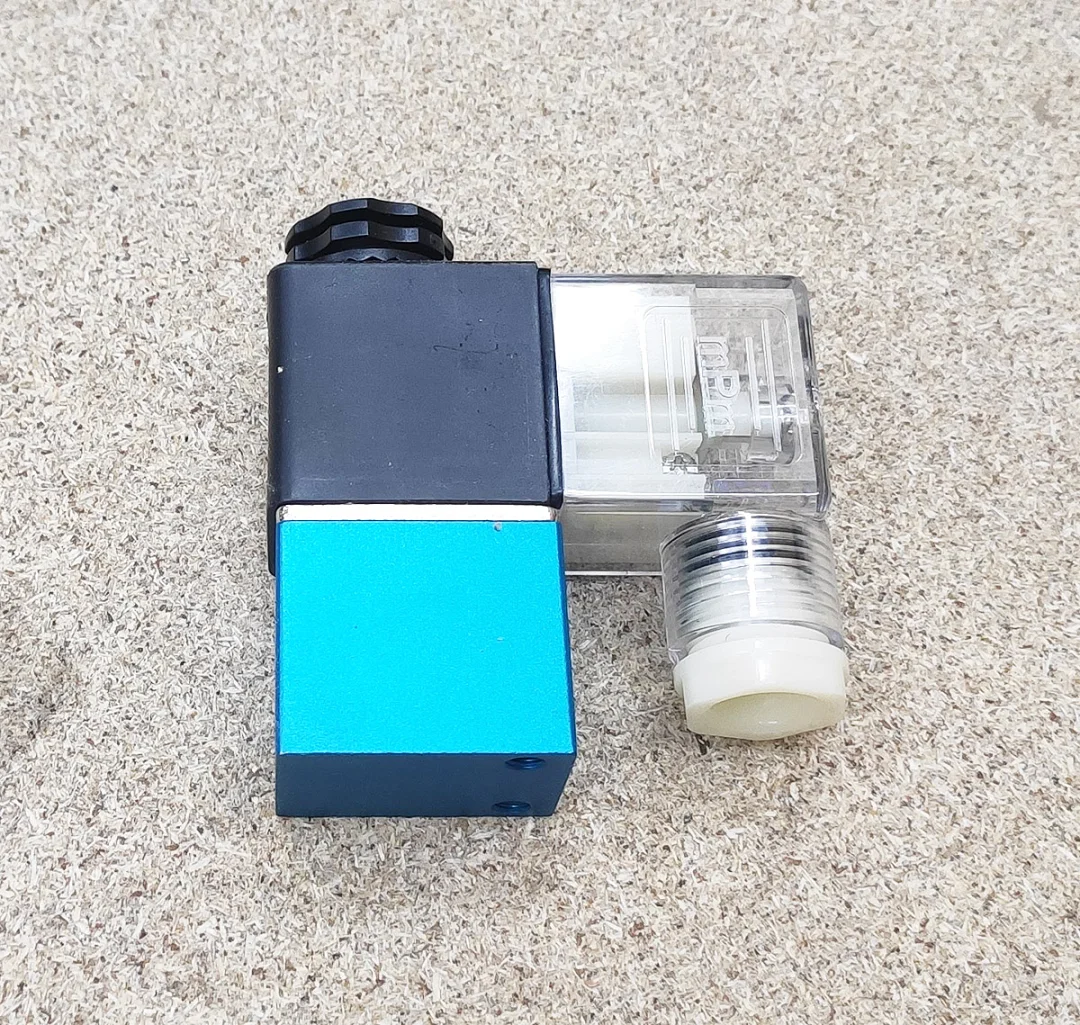

• Синій корпус із двома портами з внутрішньою трубною різьбою 1/4" і чорна котушка з роз’ємом.

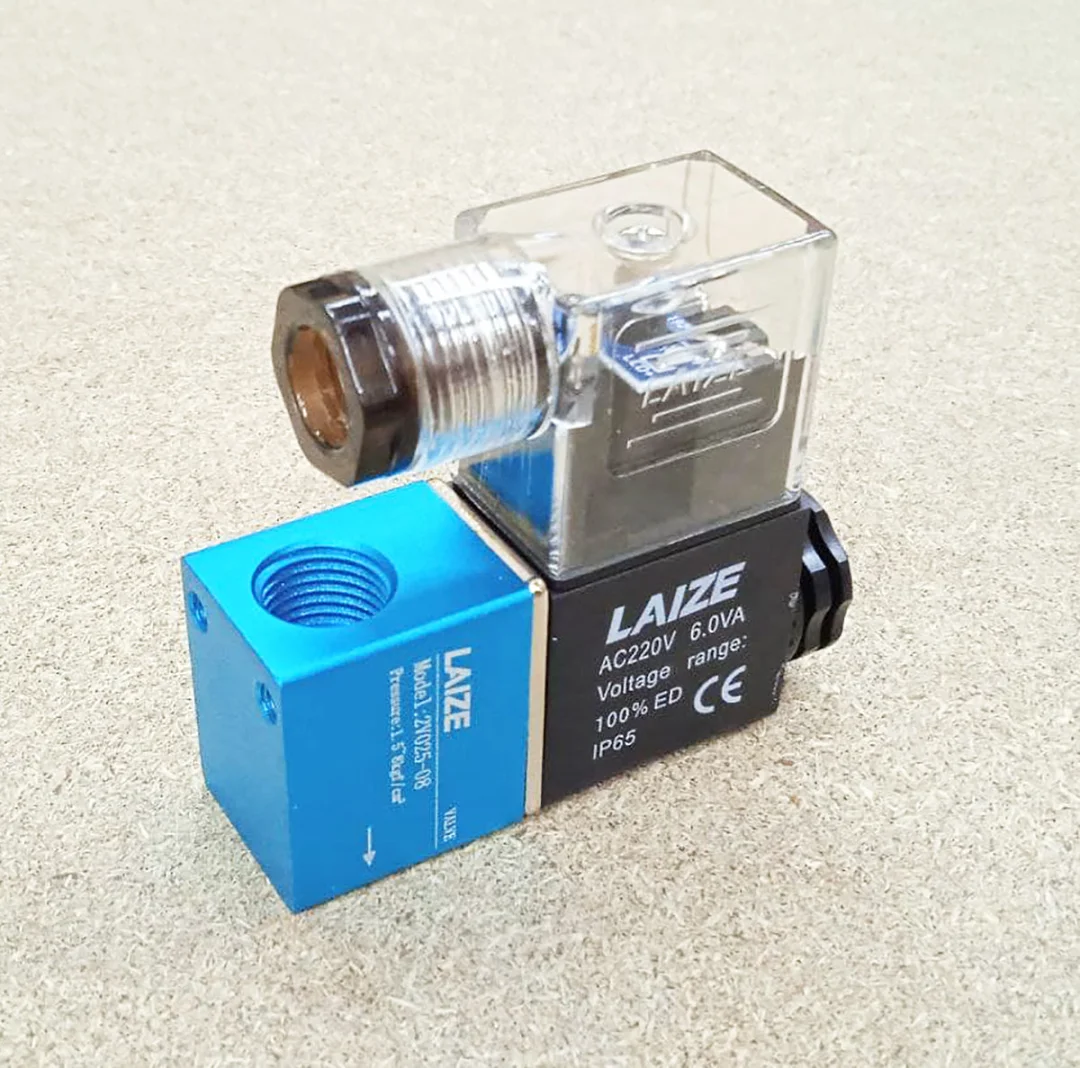

• На корпусі нанесені модель 2V025-08, тиск і стрілка напрямку потоку.

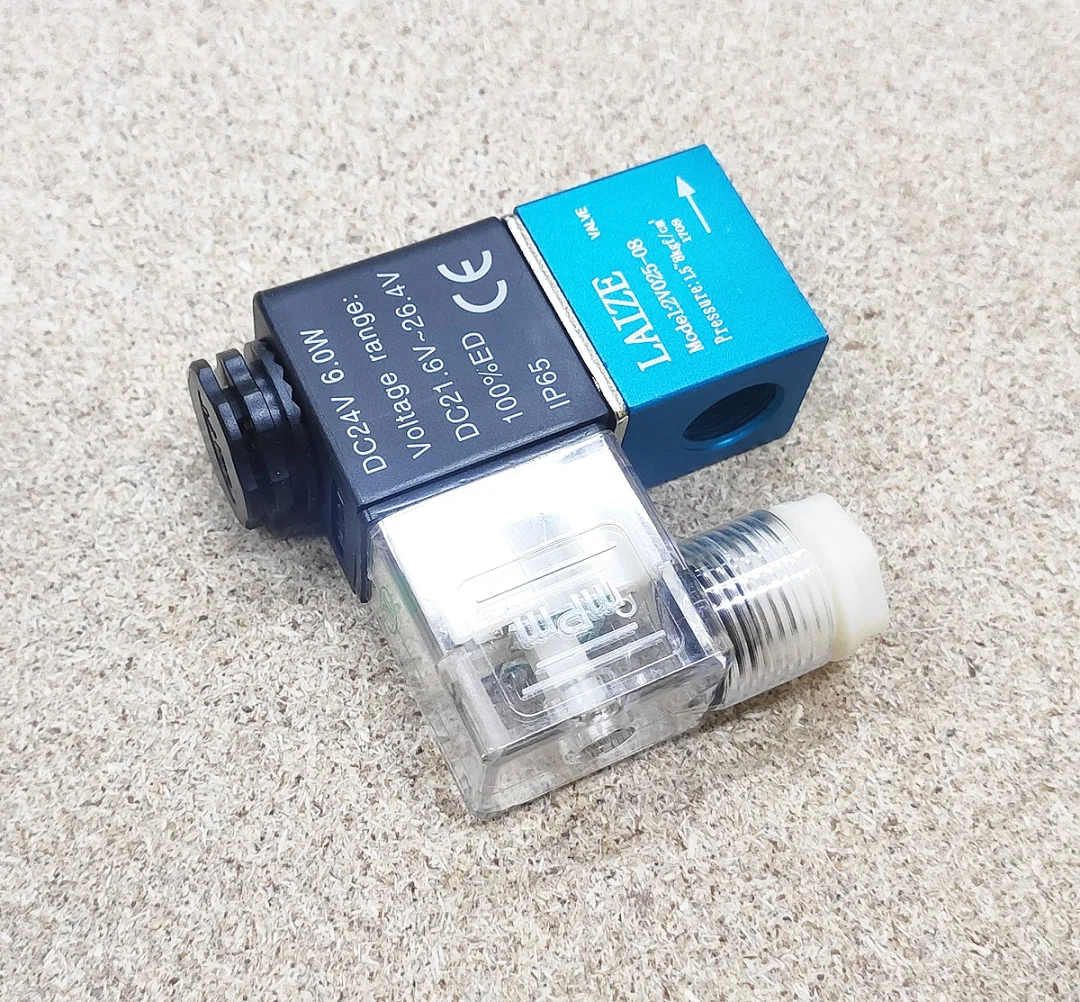

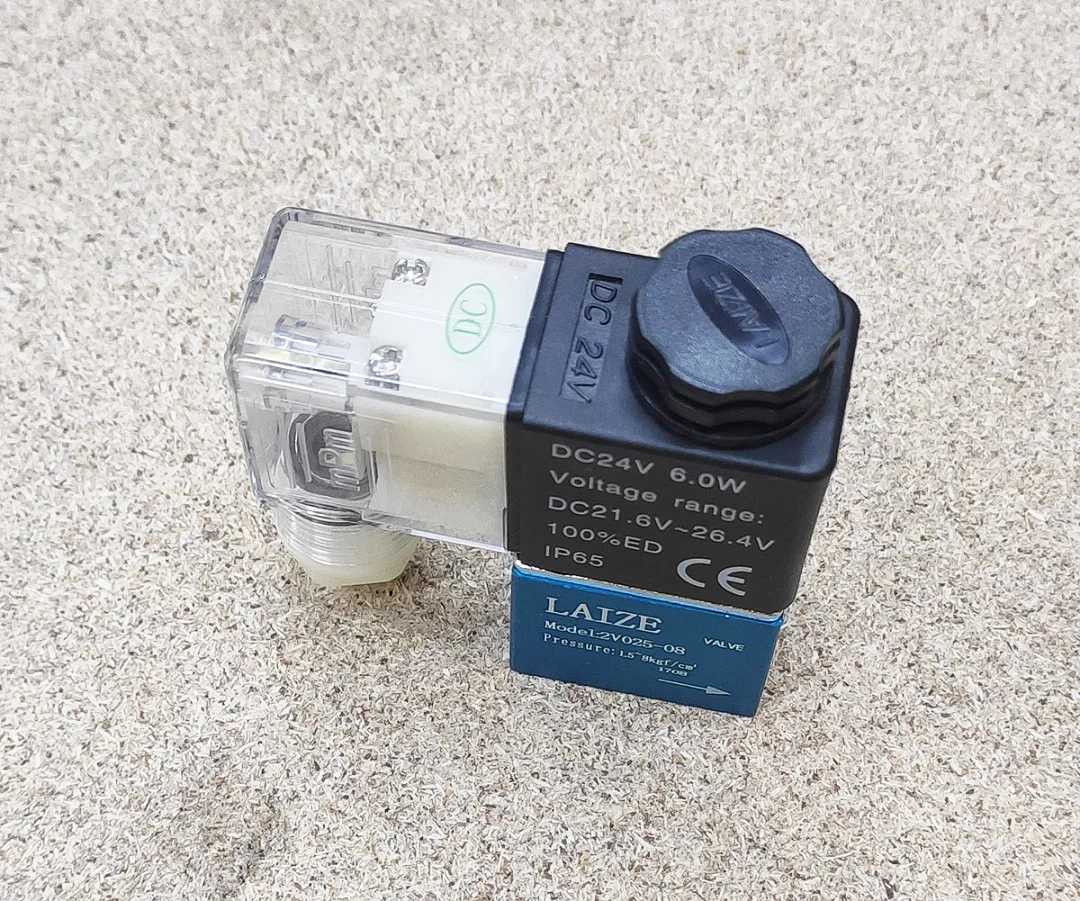

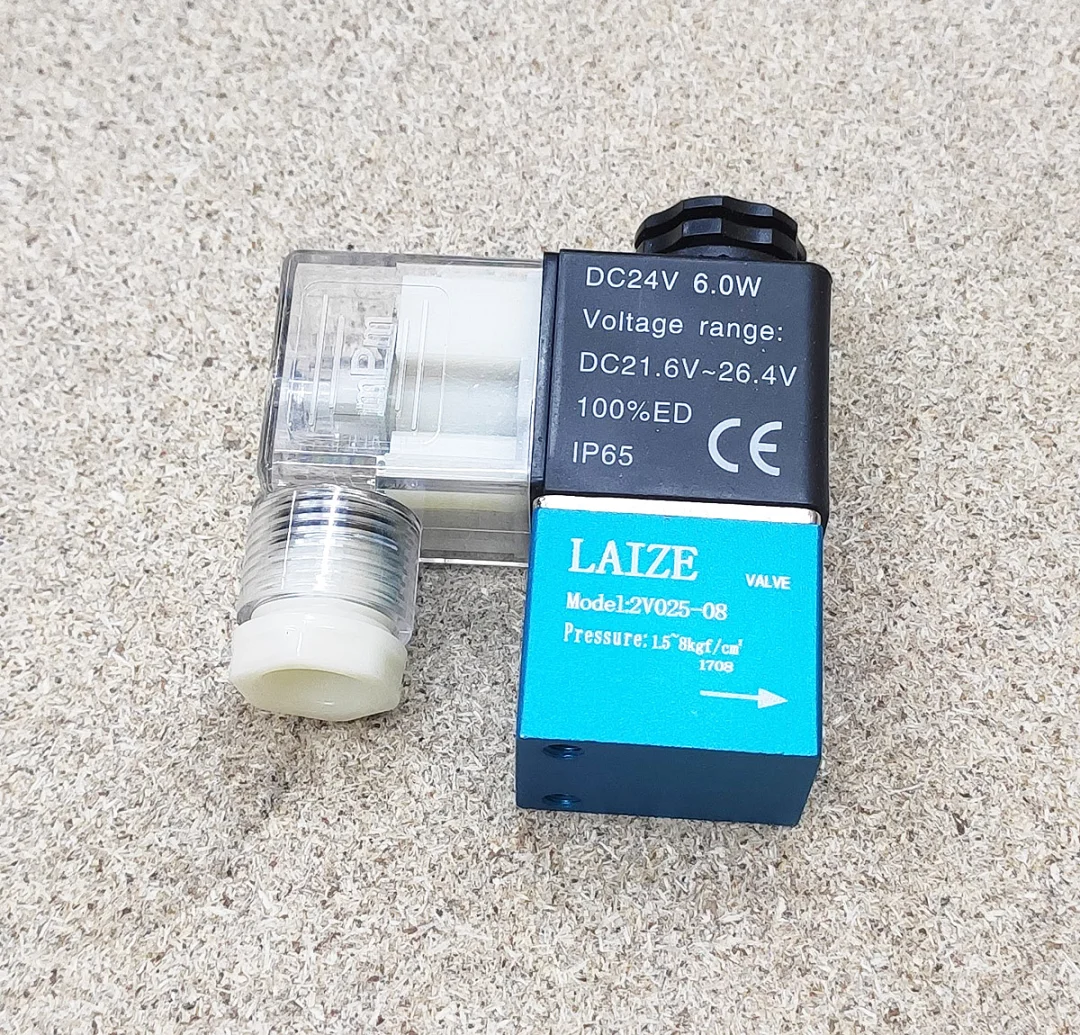

• У варіанті «24 Вольт» корпус той самий, відрізняється котушка.

Рекомендації щодо підключення

• Встановлюйте клапан за стрілкою на корпусі: вхід з боку подачі повітря, вихід до споживача.
• Напруга котушки має збігатися з напругою кола, яке її вмикає.
• Подавайте повітря через блок підготовки з фільтром і тримайте тиск у межах 1,5-8 кгс/см².
• Ущільнюйте різьбу фітингів стрічкою ФУМ або різьбовим герметиком і стежте, щоб він не потрапив усередину клапана.
• Підключайте проводи до роз’єму лише при вимкненому живленні: котушка працює від мережі 220 В.
