Электроклапан 2V025-08 с катушкой 220 В: нормально закрытый пневмораспределитель 2/2 для станка ЧПУ

Электроклапан 2V025-08 это нормально закрытый пневмораспределитель 2/2 с электромагнитной катушкой на 220 В переменного тока. Он открывает и перекрывает подачу сжатого воздуха по электрическому сигналу. Резьба портов 1/4", рабочее давление по маркировке на корпусе 1,5-8 кгс/см².

Как работает нормально закрытый клапан 2/2

• Обозначение 2/2 значит: два порта и два положения. У клапана один вход и один выход, он работает как кран с электрическим управлением.
• Нормально закрытый клапан без тока на катушке перекрывает воздух. При включении катушки клапан открывается и пропускает воздух, после отключения тока снова закрывается.
• Стрелка на корпусе показывает направление потока воздуха: от входа к выходу.

Где применяется

Клапан 2/2 ставят там, где воздух нужно только включать и выключать. На станке с ЧПУ он включает, например, обдув фрезы и заготовки или подачу воздуха к пневматическому узлу по сигналу системы управления.

Катушка и разъём

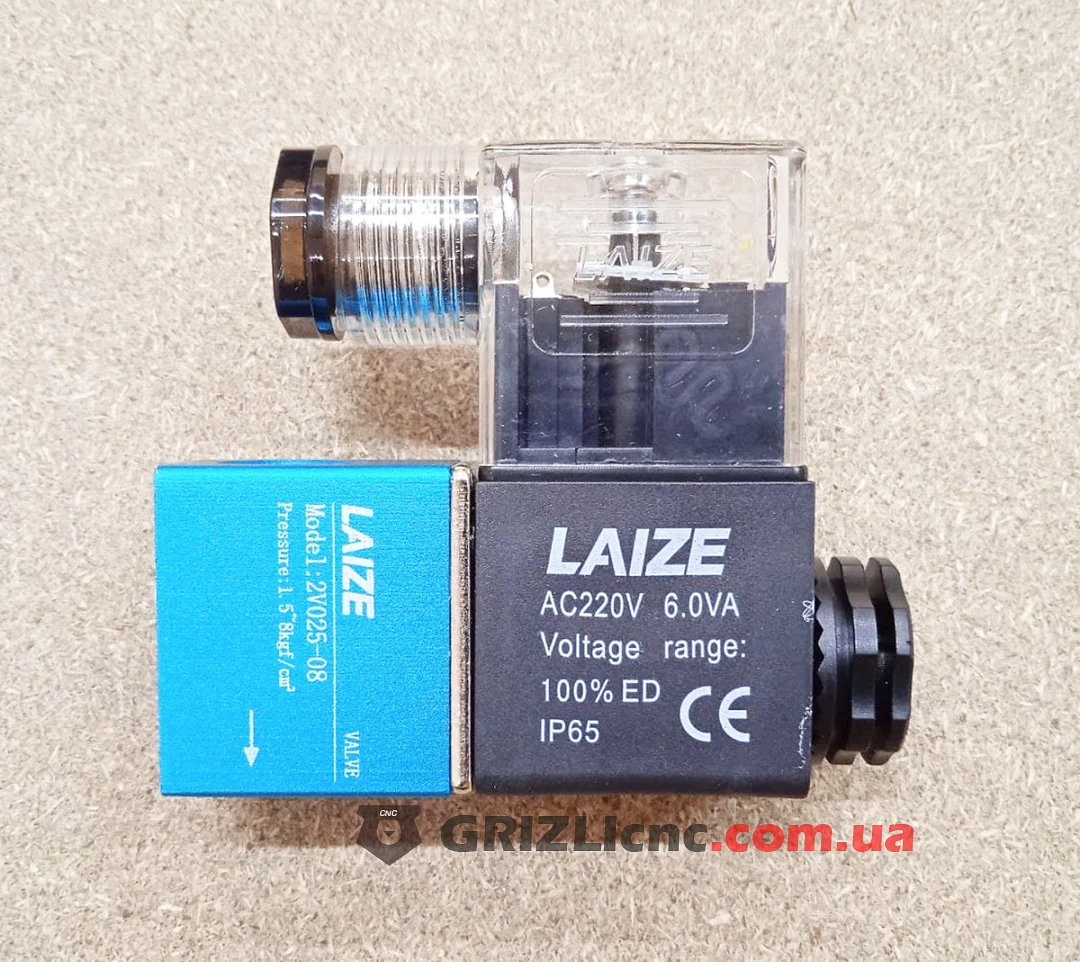

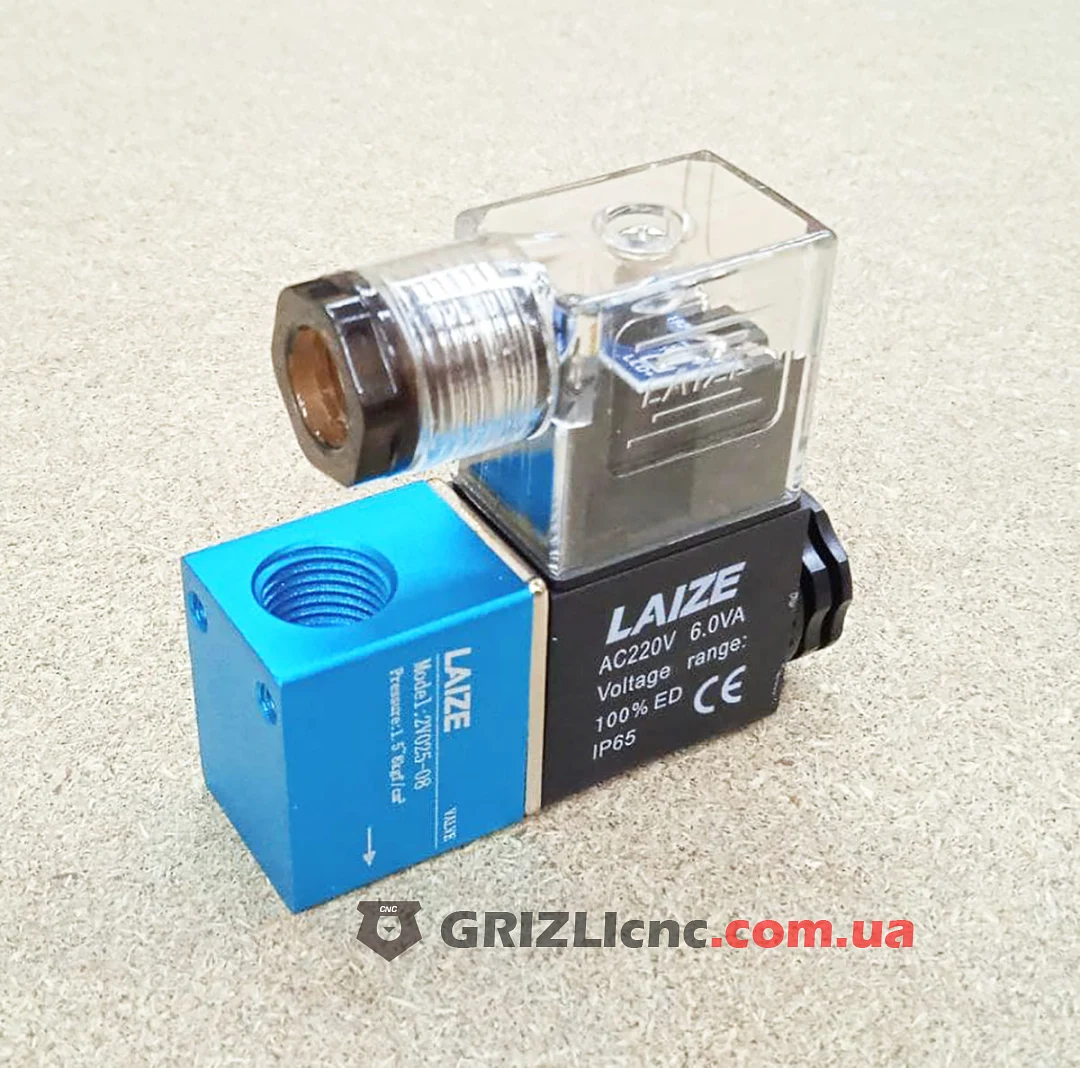

• Маркировка катушки: AC220V 6.0VA, 100% ED, IP65, CE.
• AC220V значит, что катушку питают от 220 В переменного тока.
• 6.0VA это потребляемая мощность катушки, 6 ВА.
• 100% ED значит, что катушка рассчитана на непрерывное включение.
• IP65 это степень защиты: пыль внутрь не проникает, водяные струи не вредят.

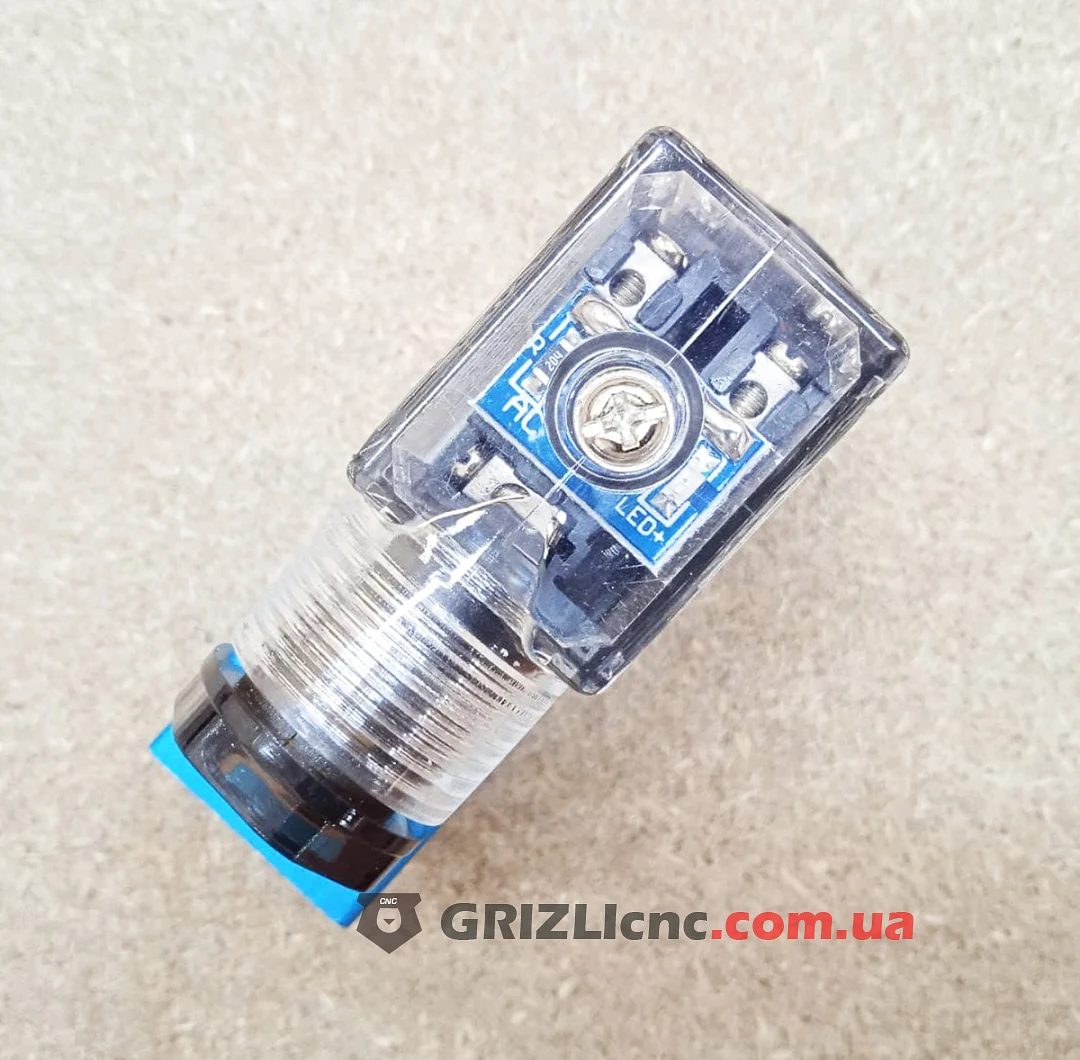

• Провод подключается через разъём с прозрачной крышкой и кабельным вводом, внутри разъёма клеммы под винт.

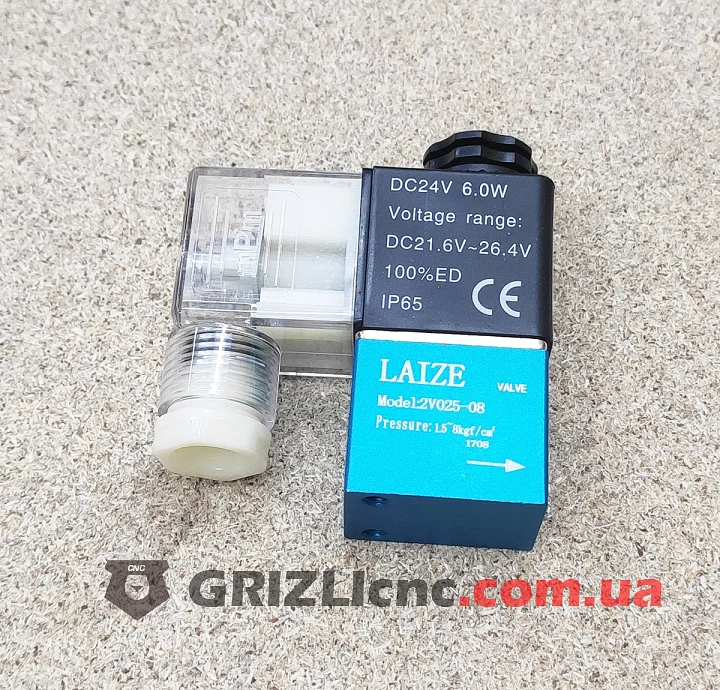

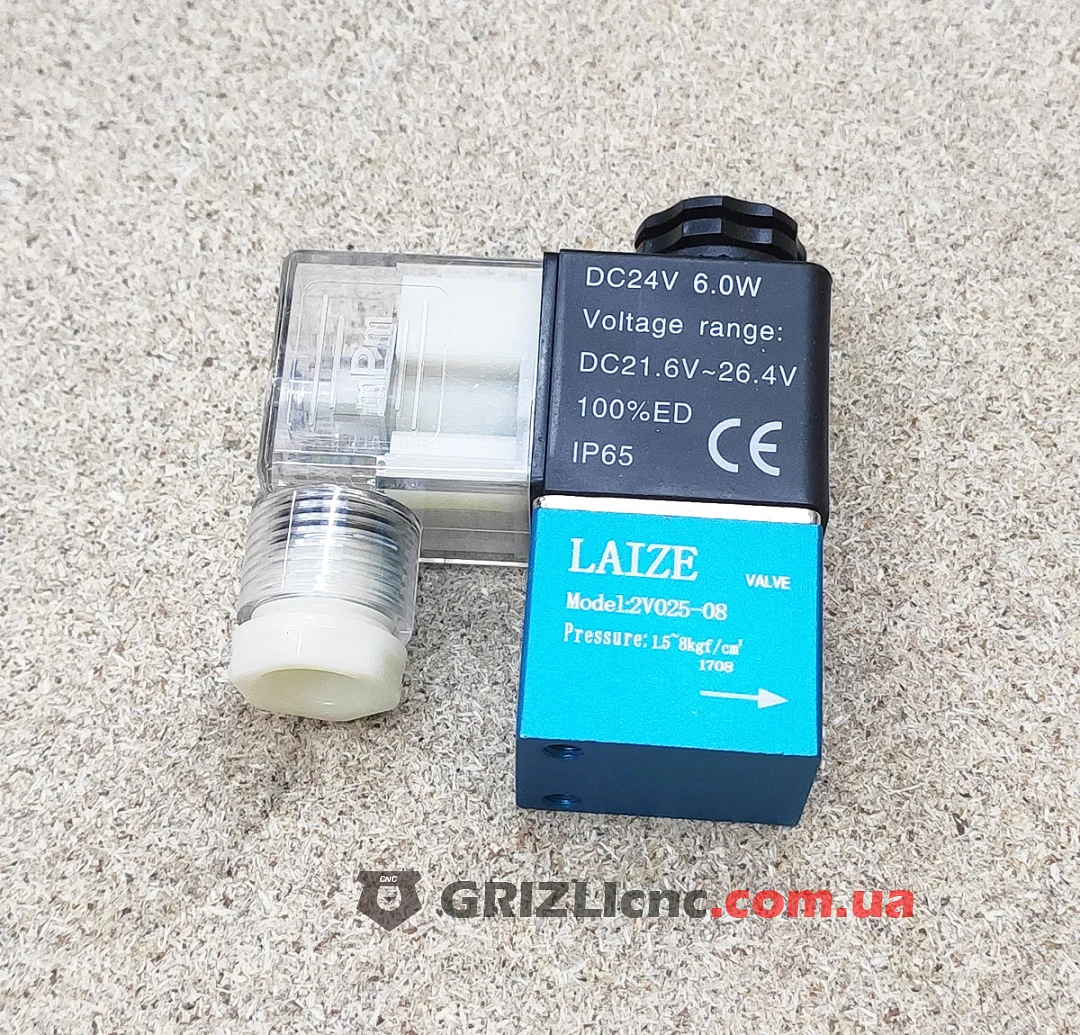

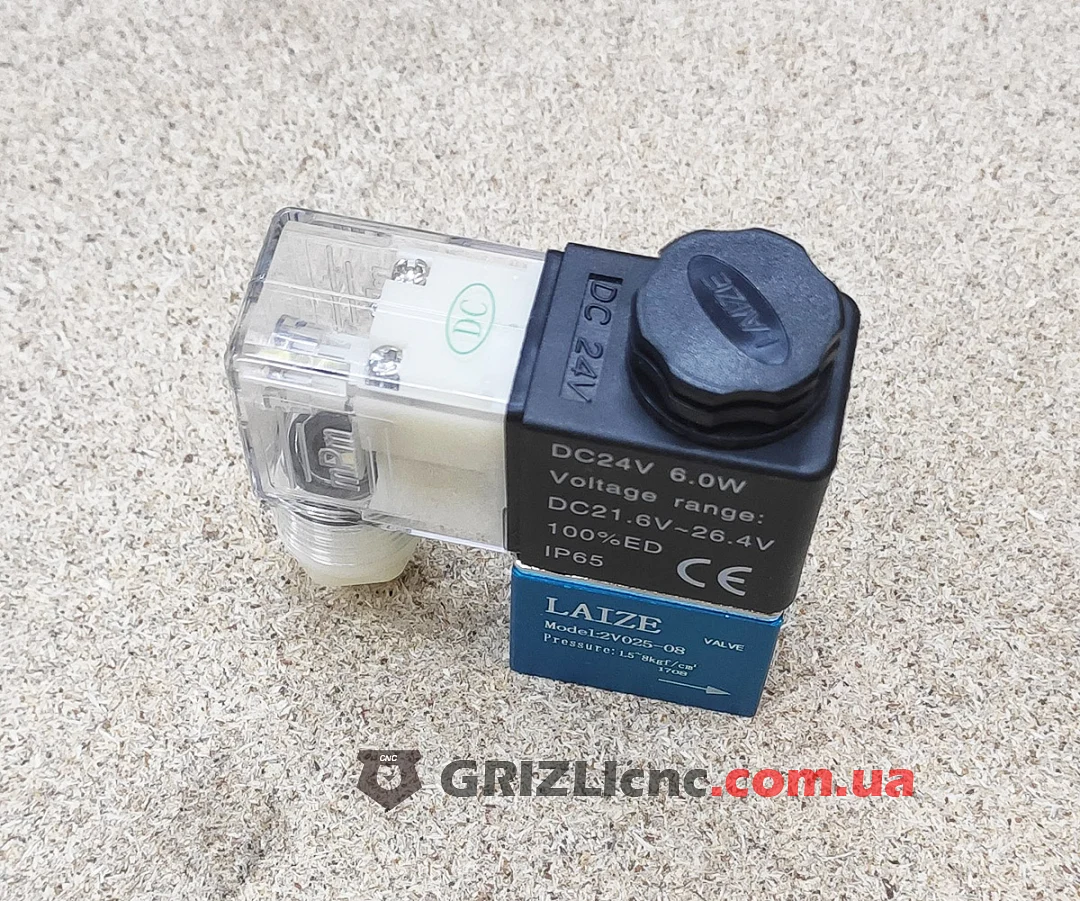

• Для цепи управления на 24 В постоянного тока выберите вариант «24 Вольт».

Конструкция

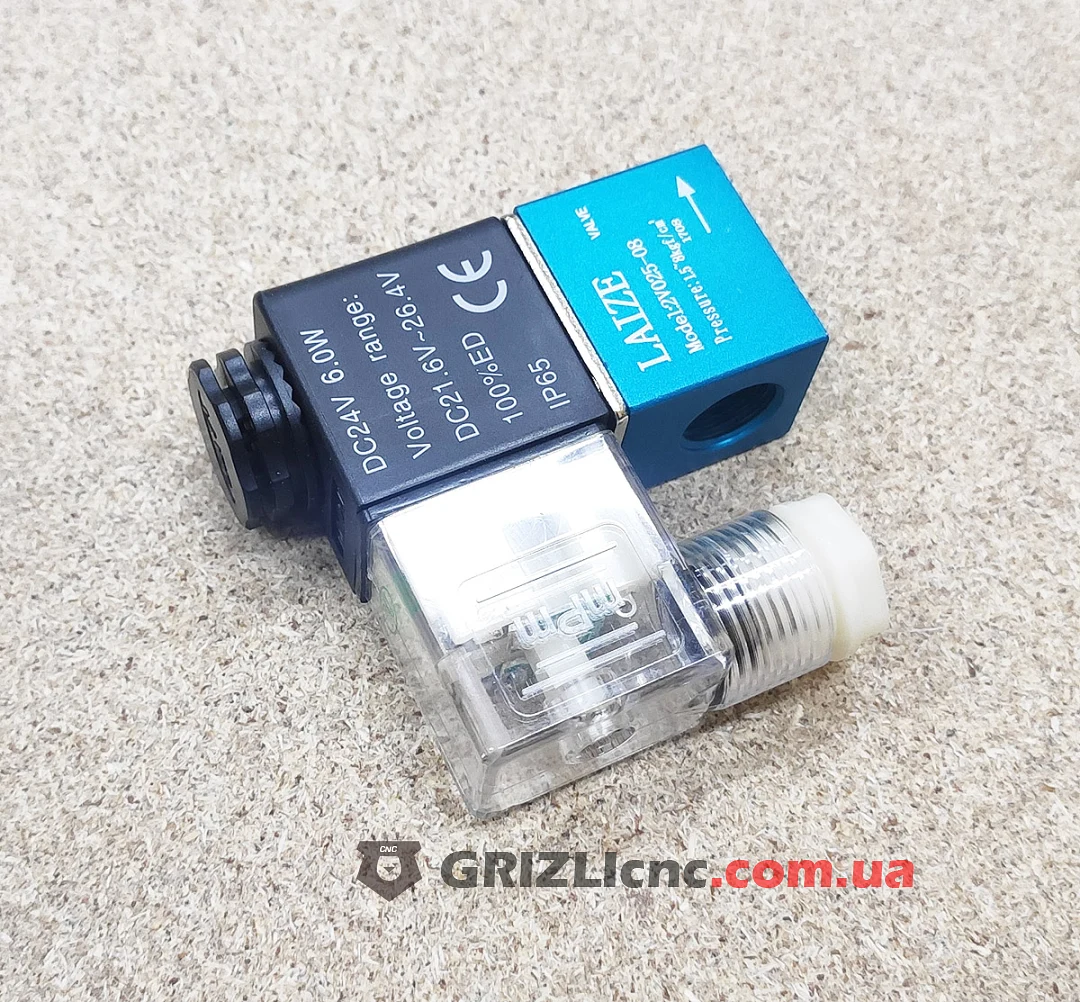

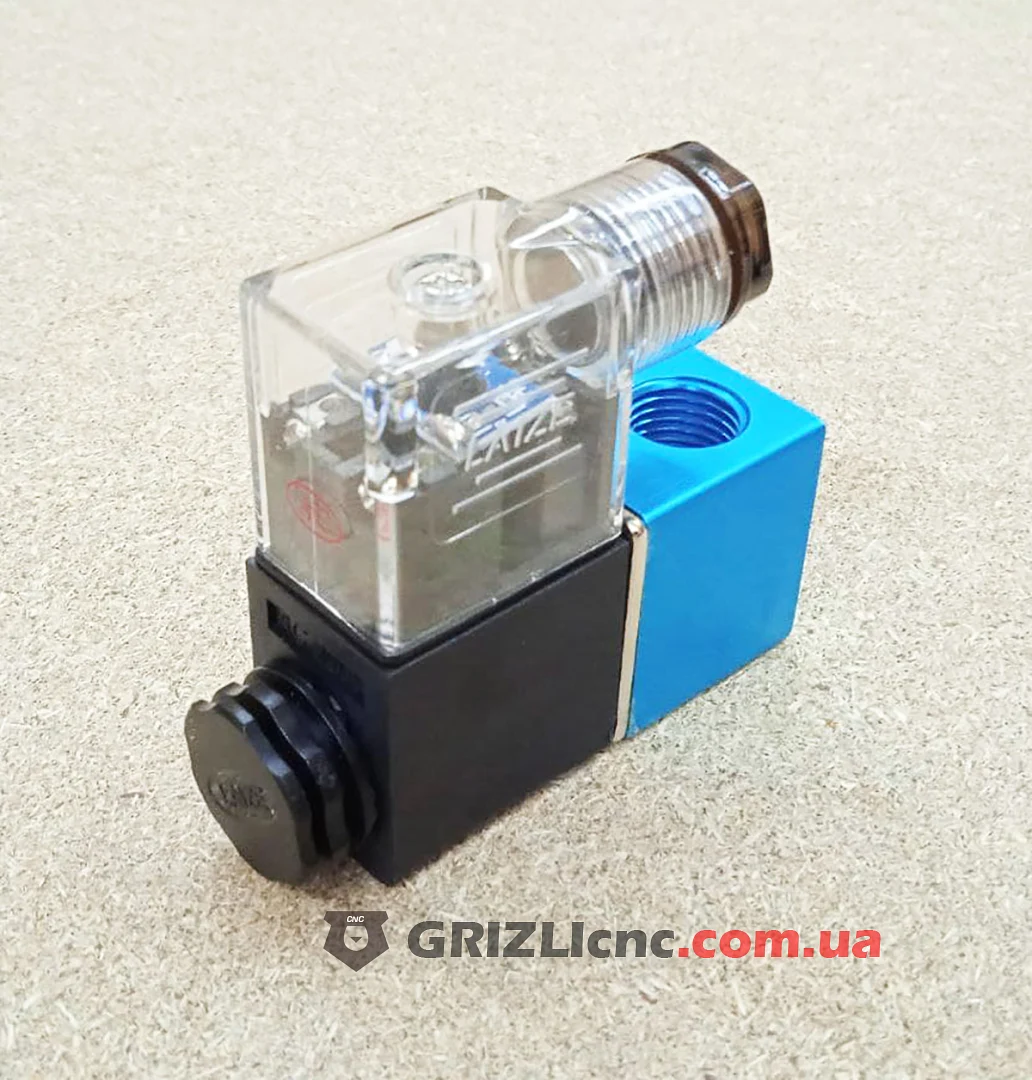

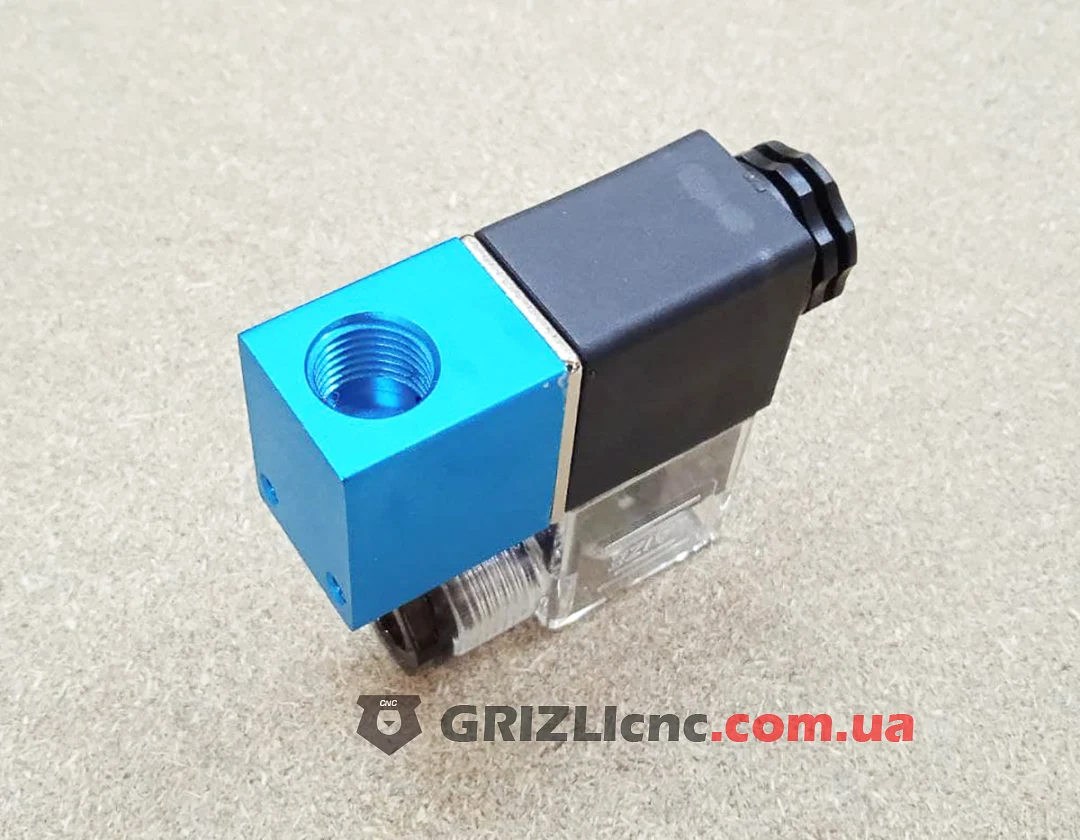

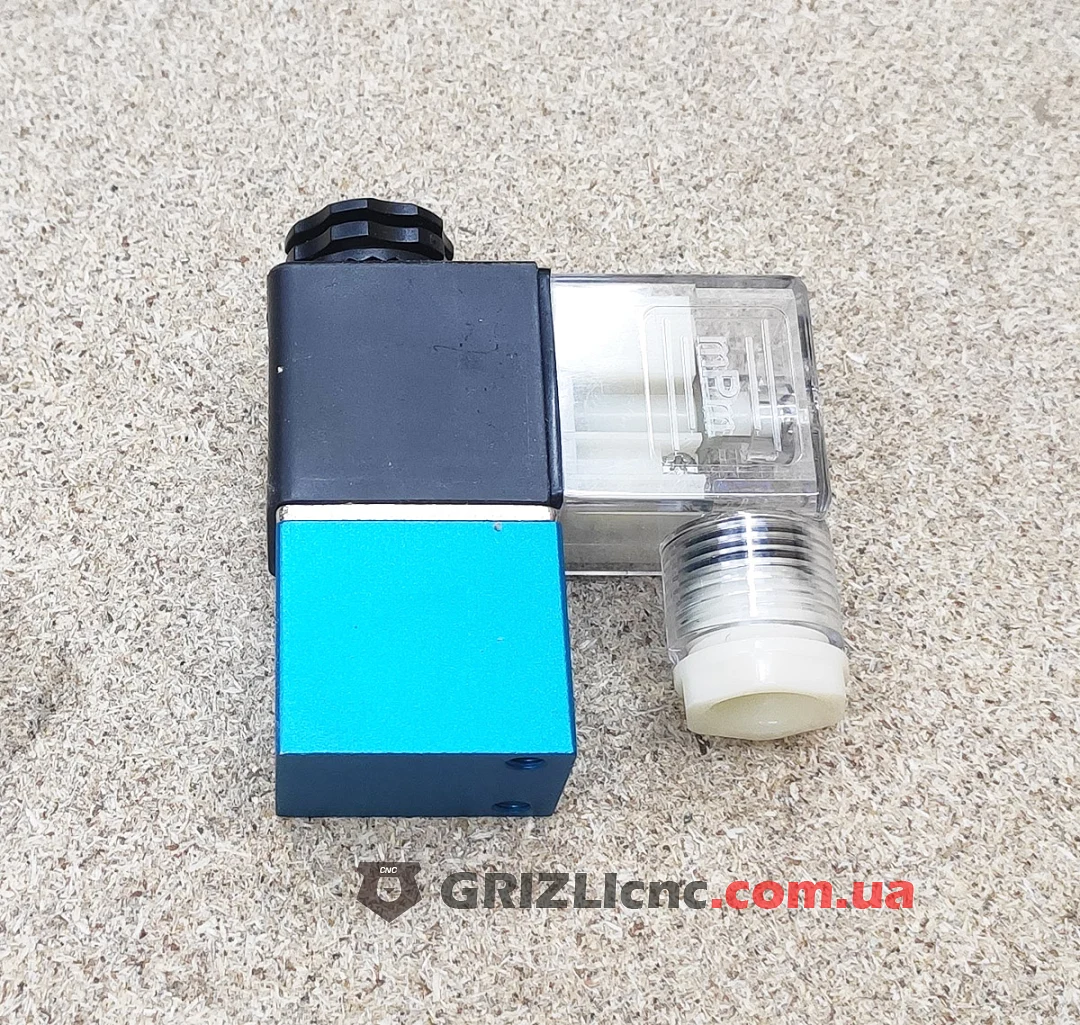

• Синий корпус с двумя портами с внутренней трубной резьбой 1/4" и чёрная катушка с разъёмом.
• На корпусе нанесены модель 2V025-08, давление и стрелка направления потока.
• В варианте «24 Вольт» корпус тот же, отличается катушка.

Рекомендации по подключению

• Устанавливайте клапан по стрелке на корпусе: вход со стороны подачи воздуха, выход к потребителю.
• Напряжение катушки должно совпадать с напряжением цепи, которая её включает.
• Подавайте воздух через блок подготовки с фильтром и держите давление в пределах 1,5-8 кгс/см².
• Уплотняйте резьбу фитингов лентой ФУМ или резьбовым герметиком и следите, чтобы он не попал внутрь клапана.
• Подключайте провода к разъёму только при отключённом питании: катушка работает от сети 220 В.
