Пневматична кнопка push-pull 4R210-08 це пневморозподільник 5/2 з ручним керуванням: оператор перемикає його, натискаючи або витягуючи кнопку-грибок на торці корпусу. Робочий тиск за маркуванням 0,15-0,8 МПа, це 1,5-8 бар.
Що таке пневматична кнопка 5/2
- Позначення 5/2 означає: п’ять портів і два положення. Порти розподільника 5/2: подача P, виходи A і B до циліндра, вихлопи R і S.
- В одному положенні повітря з P йде у вихід A, а вихід B з’єднаний з вихлопом. Після перемикання повітря йде в B, а A скидається в атмосферу.
- Push-pull означає, що розподільник перемикають двома рухами: натисканням кнопки і її витягуванням.
- Такий розподільник керує пневмоциліндром двосторонньої дії: повітря рухає шток в обидва боки, а напрямок руху задає положення кнопки. На верстаті з ЧПУ так вручну керують, наприклад, пневмопритиском заготовки або підйомом кожуха пиловидалення.
- Кнопка працює без електрики: до розподільника підводять лише стиснене повітря.
Конструкція

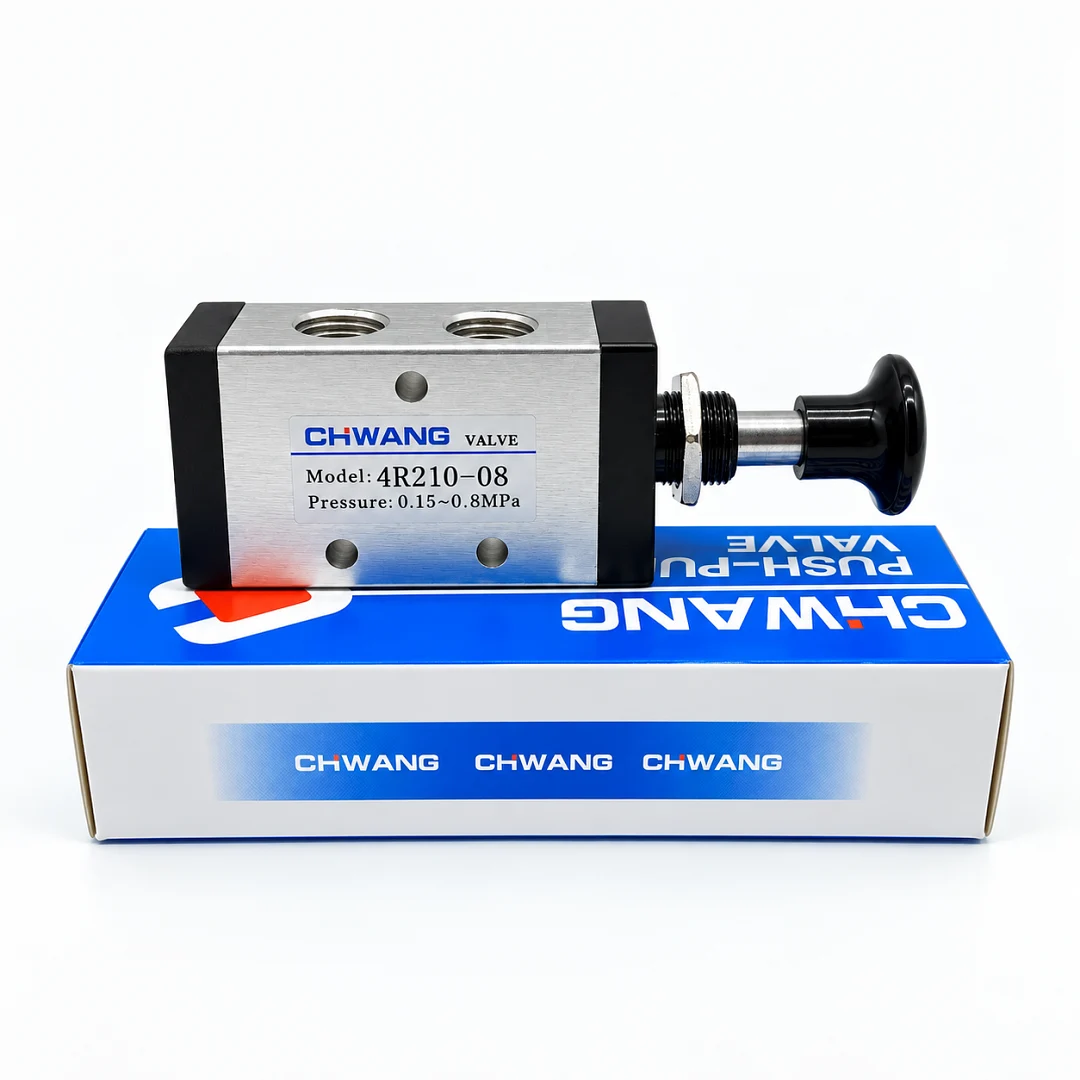

- Сріблястий корпус з чорними торцевими кришками.
- Кнопка-грибок встановлена на різьбовій втулці з шестигранною гайкою.

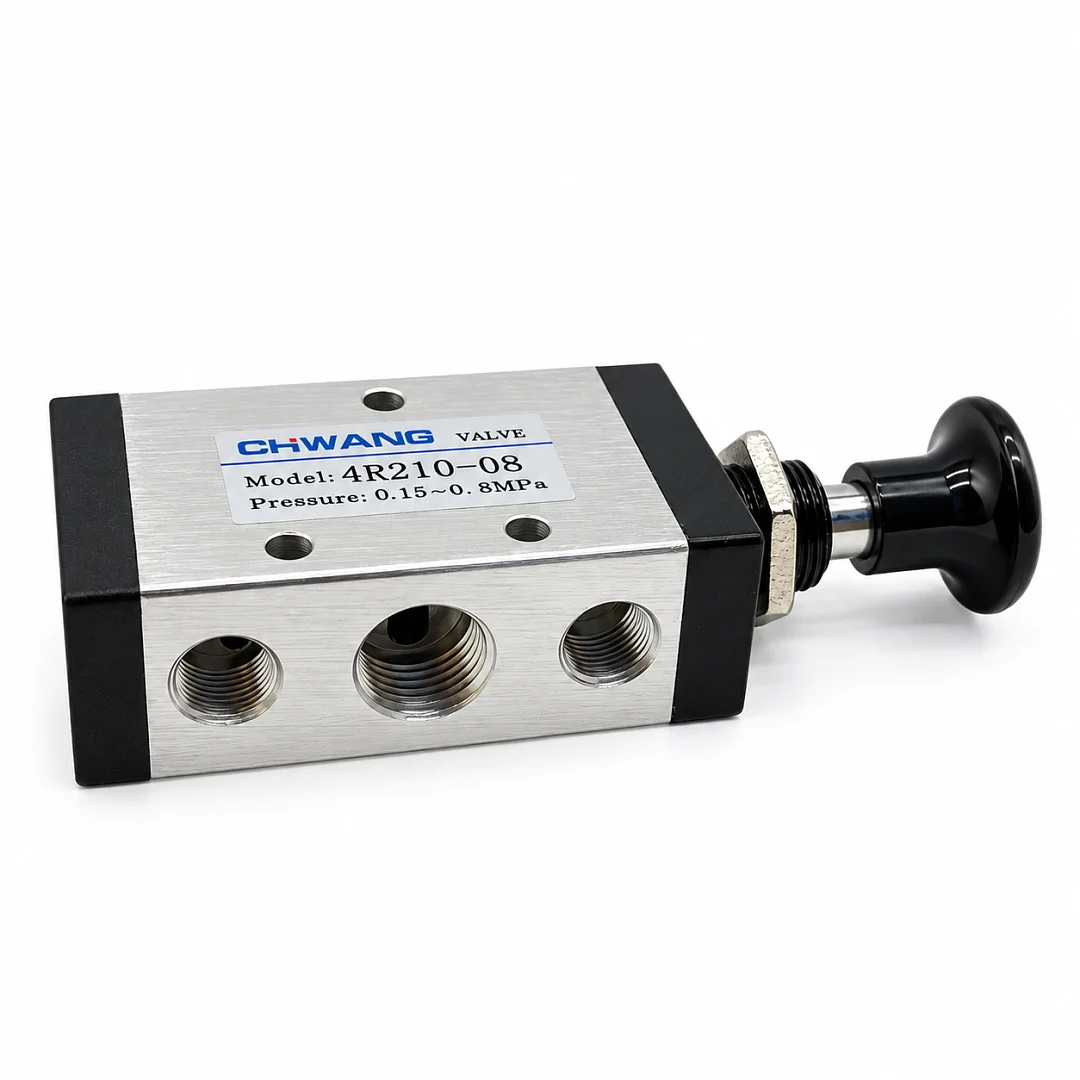

- На верхній грані два порти з внутрішньою різьбою, на бічній грані ще три, середній з них більший за крайні.
- У корпусі три наскрізні отвори для кріплення гвинтами.
- На наклейці вказані модель 4R210-08 і тиск 0,15-0,8 МПа.
Рекомендації щодо підключення
- За кодом моделі 4R210-08 порт подачі й виходи до циліндра мають різьбу 1/4", вихлопні порти різьбу 1/8".
- Подавайте повітря через блок підготовки з фільтром і тримайте тиск у межах 0,15-0,8 МПа.
- На вихлопи R і S встановіть глушники: вони знижують шум і не пускають пил у розподільник.
- Ущільнюйте різьбу фітингів стрічкою ФУМ або різьбовим герметиком і стежте, щоб він не потрапив усередину розподільника.
- Швидкість штока налаштовують регуляторами потоку на портах циліндра.
