Пневматическая кнопка push-pull 4R210-08 это пневмораспределитель 5/2 с ручным управлением: оператор переключает его, нажимая или вытягивая кнопку-грибок на торце корпуса. Рабочее давление по маркировке 0,15-0,8 МПа, это 1,5-8 бар.
Что такое пневматическая кнопка 5/2
- Обозначение 5/2 значит: пять портов и два положения. Порты распределителя 5/2: подача P, выходы A и B к цилиндру, выхлопы R и S.
- В одном положении воздух из P идёт в выход A, а выход B соединён с выхлопом. После переключения воздух идёт в B, а A сбрасывается в атмосферу.
- Push-pull значит, что распределитель переключают двумя движениями: нажатием кнопки и её вытягиванием.
- Такой распределитель управляет пневмоцилиндром двустороннего действия: воздух двигает шток в обе стороны, а направление движения задаёт положение кнопки. На станке с ЧПУ так вручную управляют, например, пневмоприжимом заготовки или подъёмом кожуха пылеудаления.
- Кнопка работает без электричества: к распределителю подводят только сжатый воздух.
Конструкция

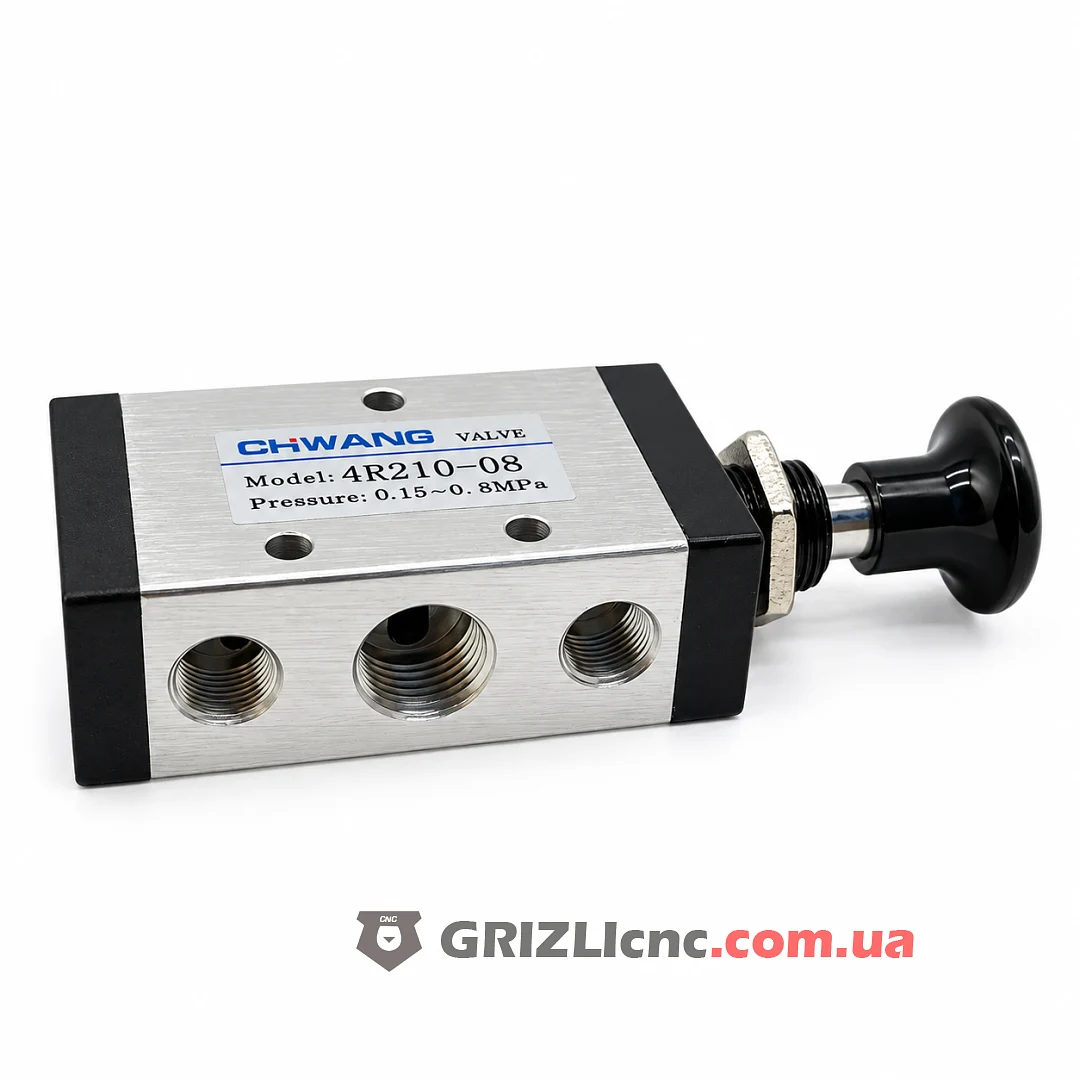

- Серебристый корпус с чёрными торцевыми крышками.

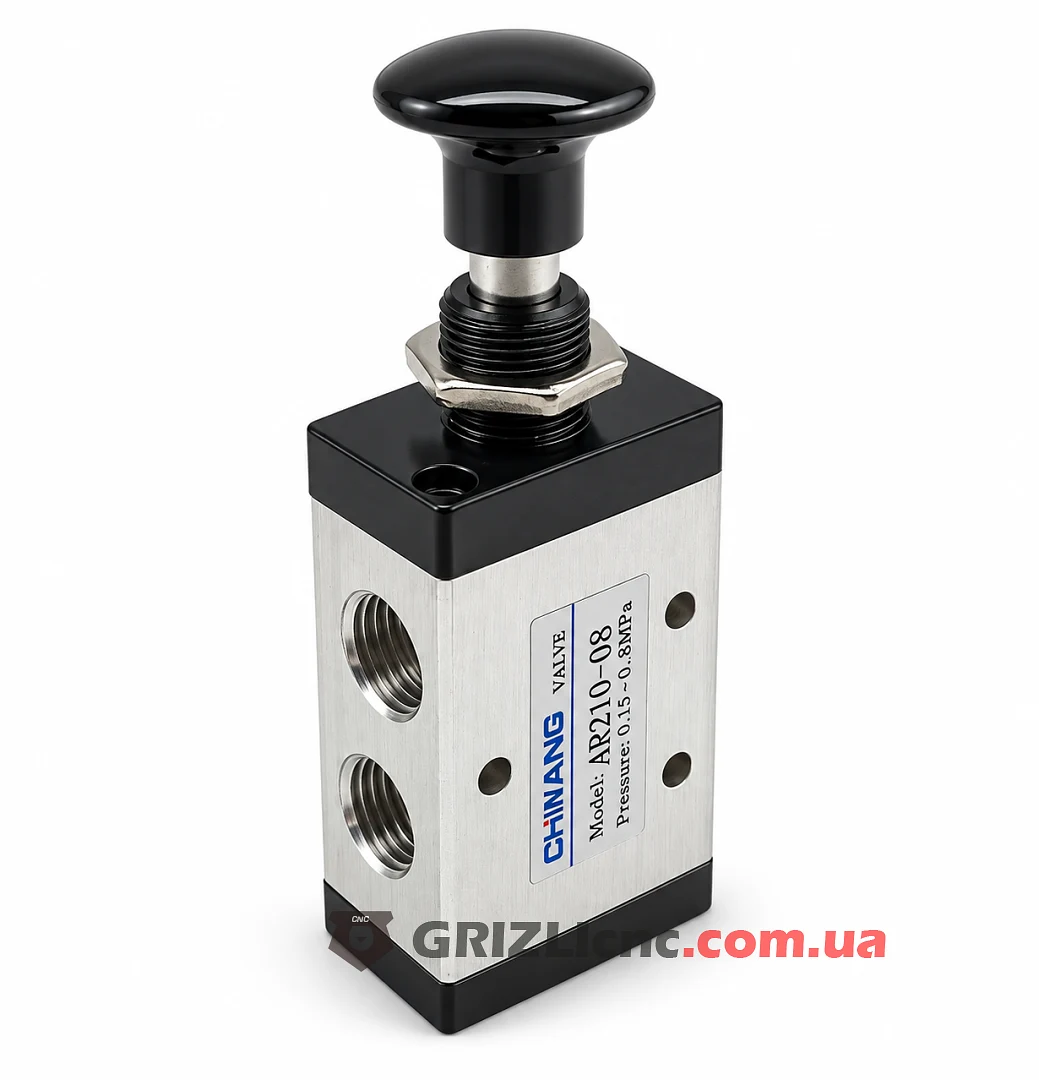

- Кнопка-грибок установлена на резьбовой втулке с шестигранной гайкой.
- На верхней грани два порта с внутренней резьбой, на боковой грани ещё три, средний из них крупнее крайних.
- В корпусе три сквозных отверстия для крепления винтами.

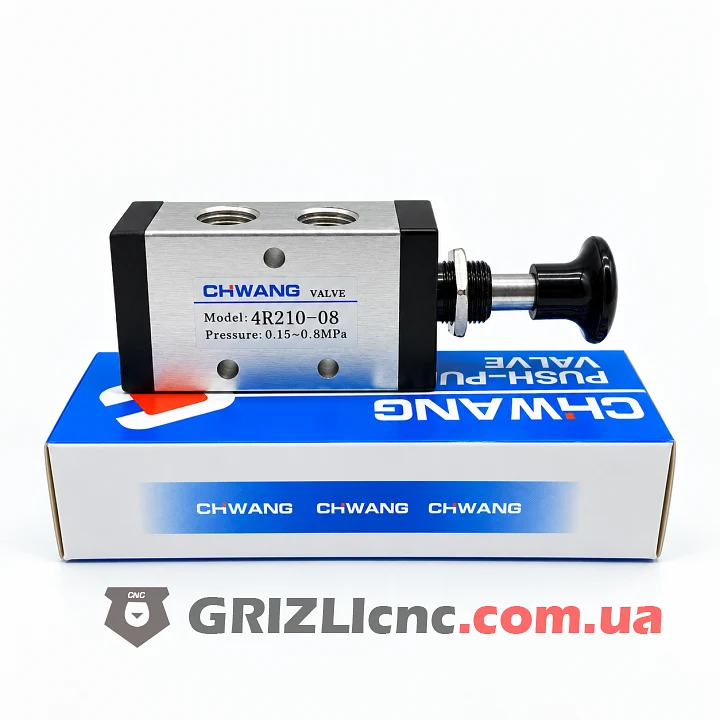

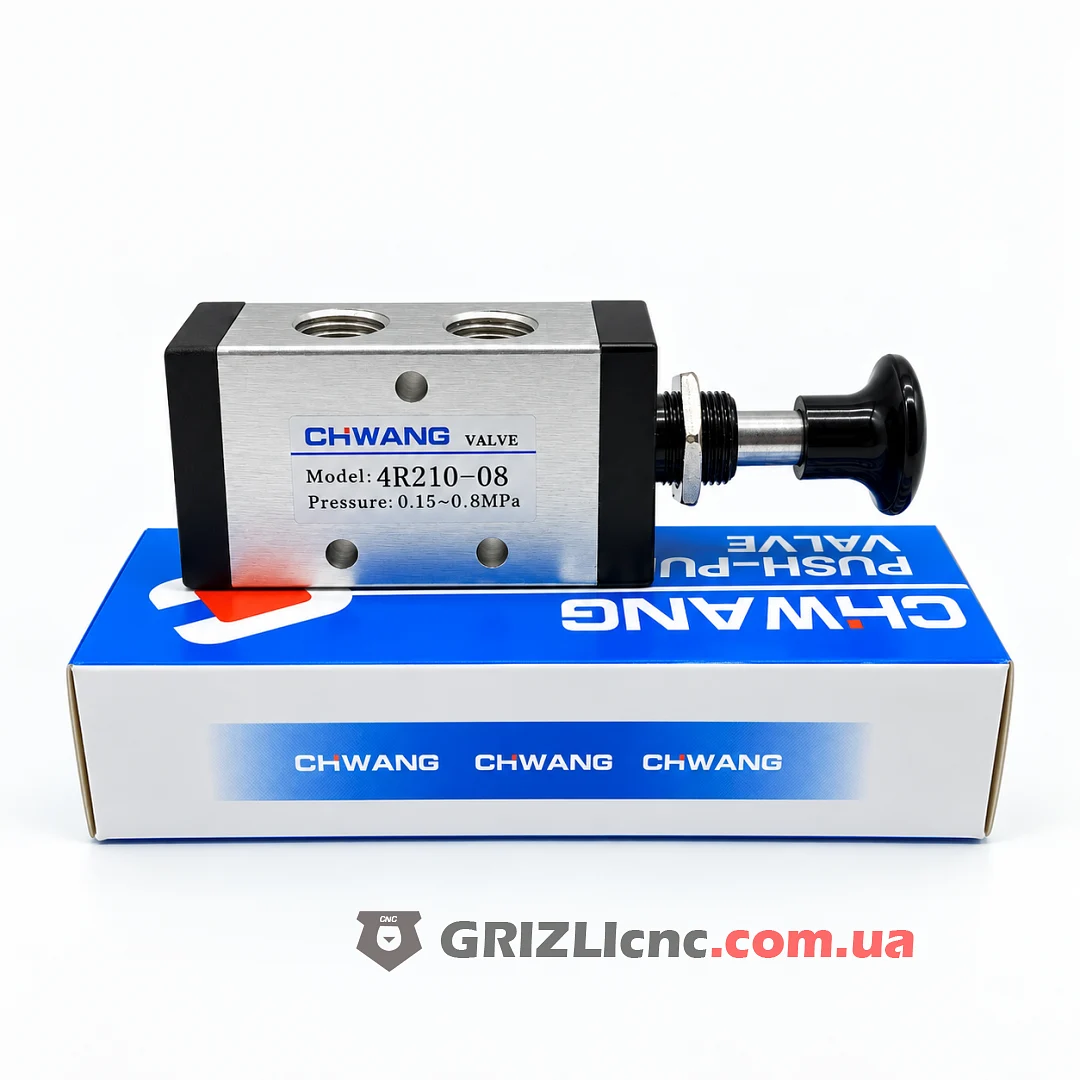

- На наклейке указаны модель 4R210-08 и давление 0,15-0,8 МПа.
Рекомендации по подключению
- По коду модели 4R210-08 порт подачи и выходы к цилиндру имеют резьбу 1/4", выхлопные порты резьбу 1/8".
- Подавайте воздух через блок подготовки с фильтром и держите давление в пределах 0,15-0,8 МПа.
- На выхлопы R и S поставьте глушители: они снижают шум и не пускают пыль в распределитель.
- Уплотняйте резьбу фитингов лентой ФУМ или резьбовым герметиком и следите, чтобы он не попал внутрь распределителя.
- Скорость штока настраивают регуляторами потока на портах цилиндра.
