Пневматична кнопка 3R210-08: пневморозподільник 3/2 з ручним керуванням для верстата ЧПУ

Пневматична кнопка 3R210-08 це пневморозподільник 3/2 з ручним керуванням: оператор перемикає його кнопкою-грибком на торці корпусу. У розподільника три порти: подача P, вихід A і вихлоп R, усі з трубною різьбою 1/4". Робочий тиск за маркуванням на корпусі 1,5-8 кгс/см².

Що таке пневматична кнопка 3/2

• Позначення 3/2 означає: три порти і два положення.
• В одному положенні повітря з P йде у вихід A. В іншому положенні подача P перекрита, а вихід A з’єднаний з вихлопом R, і повітря з лінії виходить в атмосферу.
• Такий розподільник керує пневмоциліндром односторонньої дії з поворотною пружиною: повітря висуває шток, а після скидання повітря шток повертає пружина.
• Ще одне застосування: ручна подача повітря в лінію з подальшим скиданням тиску з неї. На верстаті з ЧПУ так вручну вмикають повітря, наприклад, до пневмопритиску односторонньої дії.

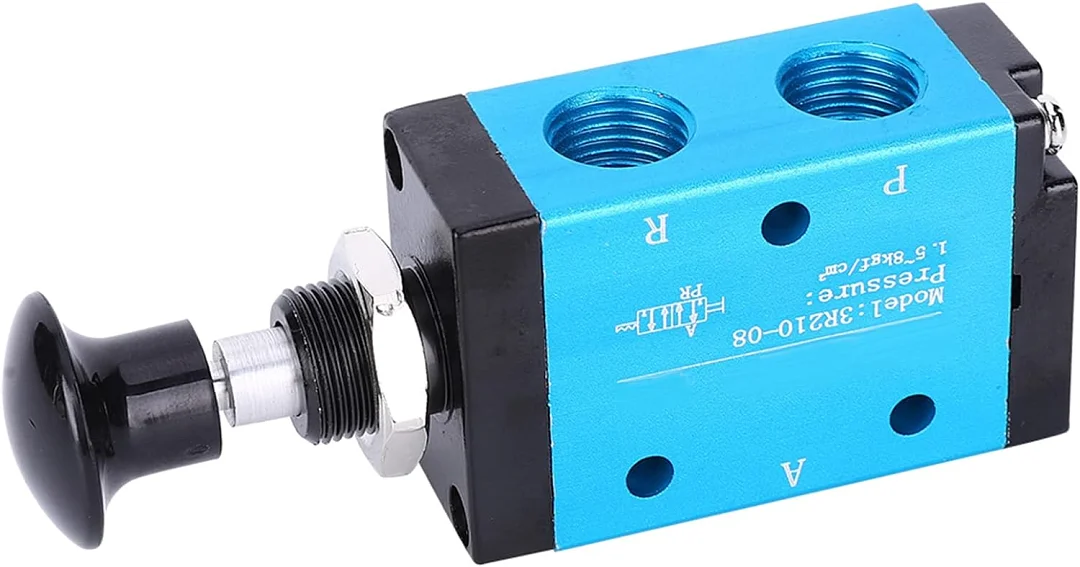

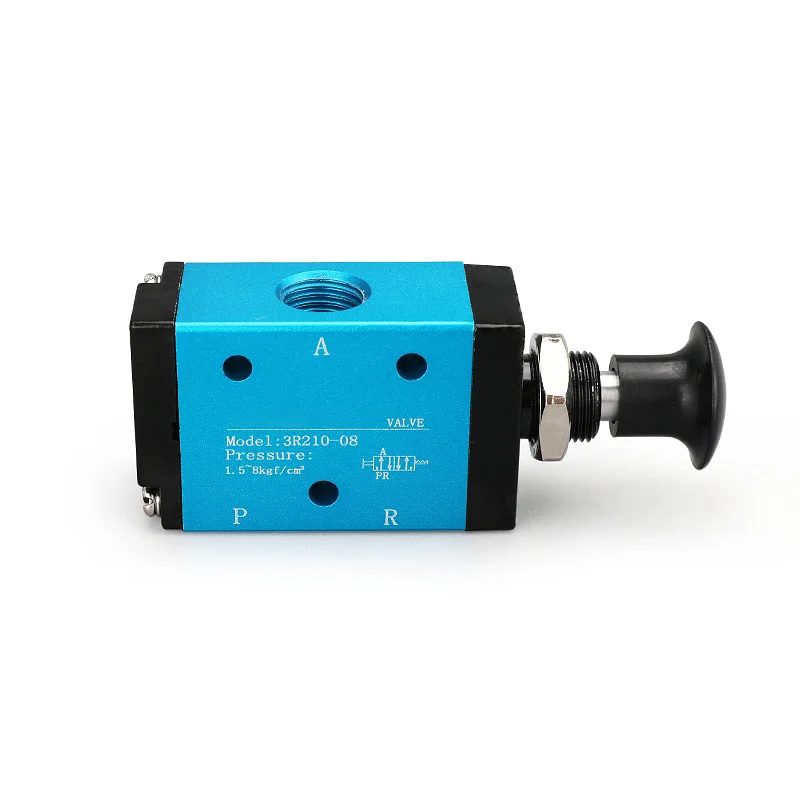

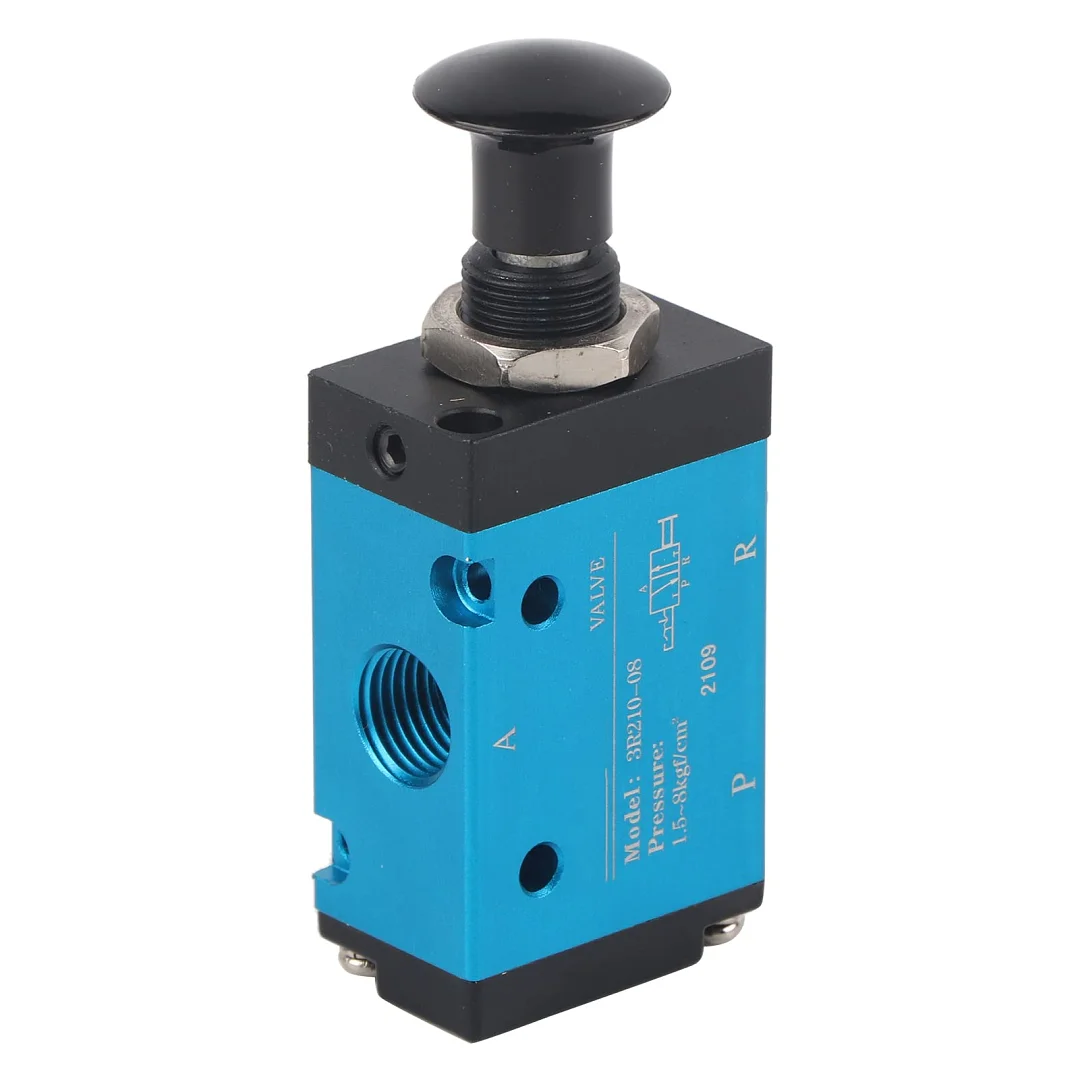

• Модель, тиск, схема розподільника і літери портів нанесені на корпус.

Порти і різьба

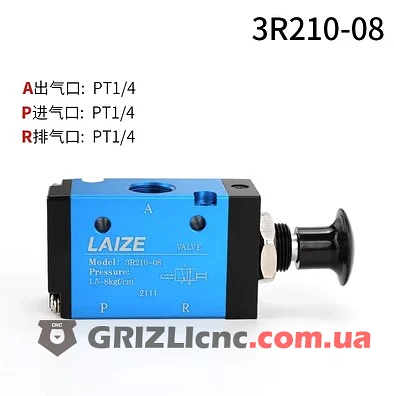

Усі три порти мають трубну різьбу 1/4". У матеріалах виробника вона позначена як PT1/4 і як G1/4: обидві літери означають трубну різьбу одного розміру, крок і зовнішній діаметр у них однакові, PT конічна, G циліндрична. Для підключення потрібен фітинг із зовнішньою трубною різьбою 1/4".

Розміри і кріплення

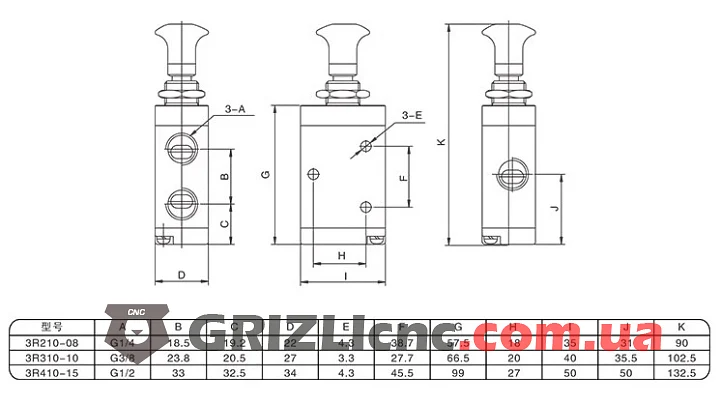

За кресленням виробника висота розподільника разом із кнопкою 90 мм, корпус 57,5 × 35 × 22 мм. Для кріплення в корпусі три наскрізні отвори діаметром 4,3 мм.

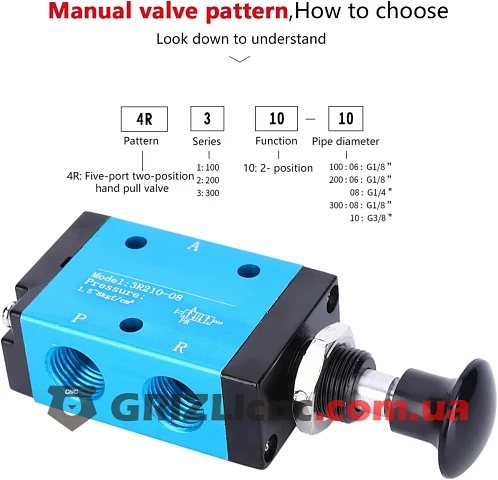

Розшифровка маркування 3R210-08 за таблицею виробника: 2 це серія 200, 10 два положення, 08 різьба G1/4.

Переваги

• Ручне керування: розподільнику не потрібні живлення і сигнал контролера, він перемикається кнопкою.
• Схема 3/2: один розподільник і подає повітря в лінію, і скидає його.
• Одна різьба на всіх портах: для P, A і R підходять фітинги і глушник з різьбою 1/4".
• Кріплення: три наскрізні отвори під гвинти.

Рекомендації щодо підключення

• Подавайте повітря лише в порт P, споживача підключайте до порту A.
• Подавайте повітря через блок підготовки з фільтром і тримайте тиск у межах 1,5-8 кгс/см², вказаних на корпусі.
• На вихлоп R встановіть глушник з різьбою 1/4": він знижує шум і не пускає пил у розподільник.
• Ущільнюйте різьбу стрічкою ФУМ або різьбовим герметиком і стежте, щоб він не потрапив усередину розподільника.
