Пневматическая кнопка 3R210-08: пневмораспределитель 3/2 с ручным управлением для станка ЧПУ

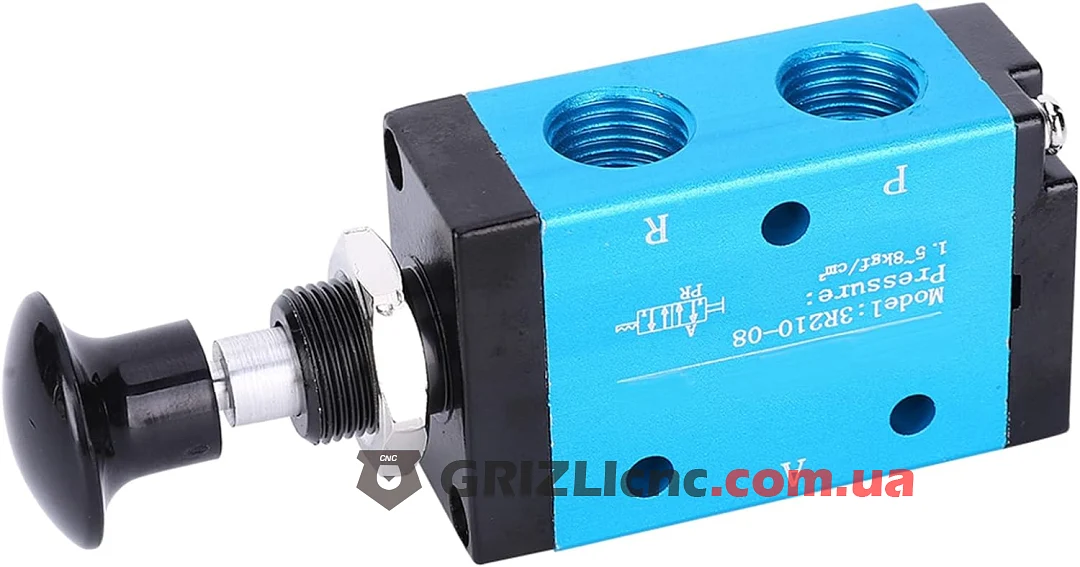

Пневматическая кнопка 3R210-08 это пневмораспределитель 3/2 с ручным управлением: оператор переключает его кнопкой-грибком на торце корпуса. У распределителя три порта: подача P, выход A и выхлоп R, все с трубной резьбой 1/4". Рабочее давление по маркировке на корпусе 1,5-8 кгс/см².

Что такое пневматическая кнопка 3/2

• Обозначение 3/2 значит: три порта и два положения.
• В одном положении воздух из P идёт в выход A. В другом положении подача P перекрыта, а выход A соединён с выхлопом R, и воздух из линии уходит в атмосферу.
• Такой распределитель управляет пневмоцилиндром одностороннего действия с возвратной пружиной: воздух выдвигает шток, а после сброса воздуха шток возвращает пружина.
• Ещё одно применение: ручная подача воздуха в линию с последующим сбросом давления из неё. На станке с ЧПУ так вручную включают воздух, например, к пневмоприжиму одностороннего действия.

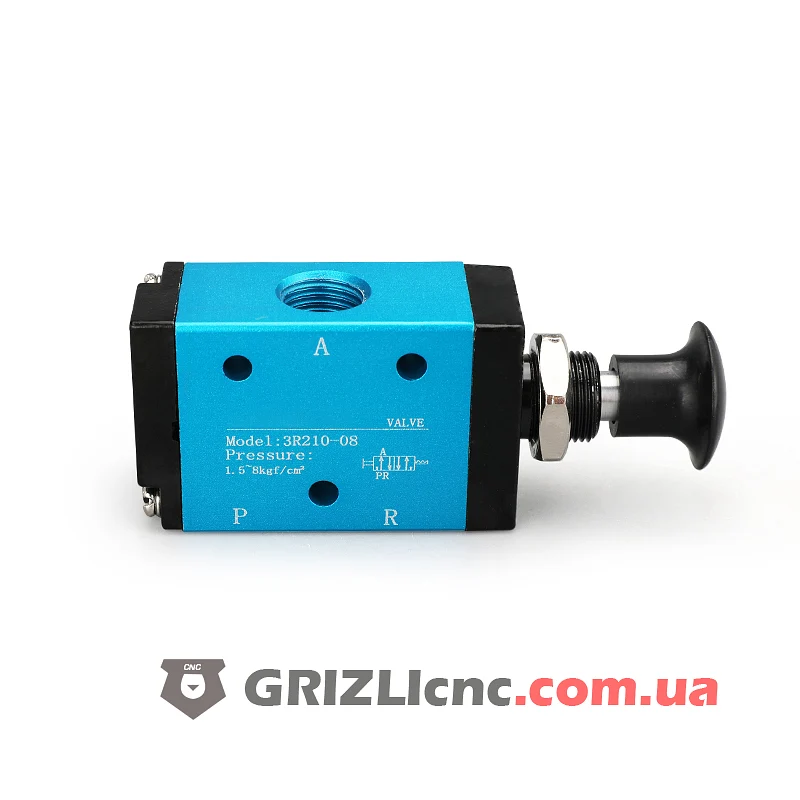

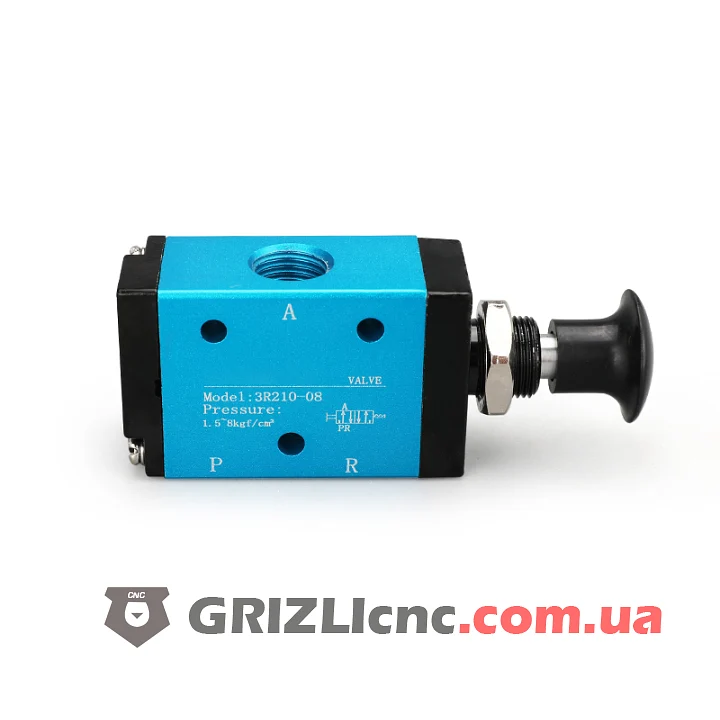

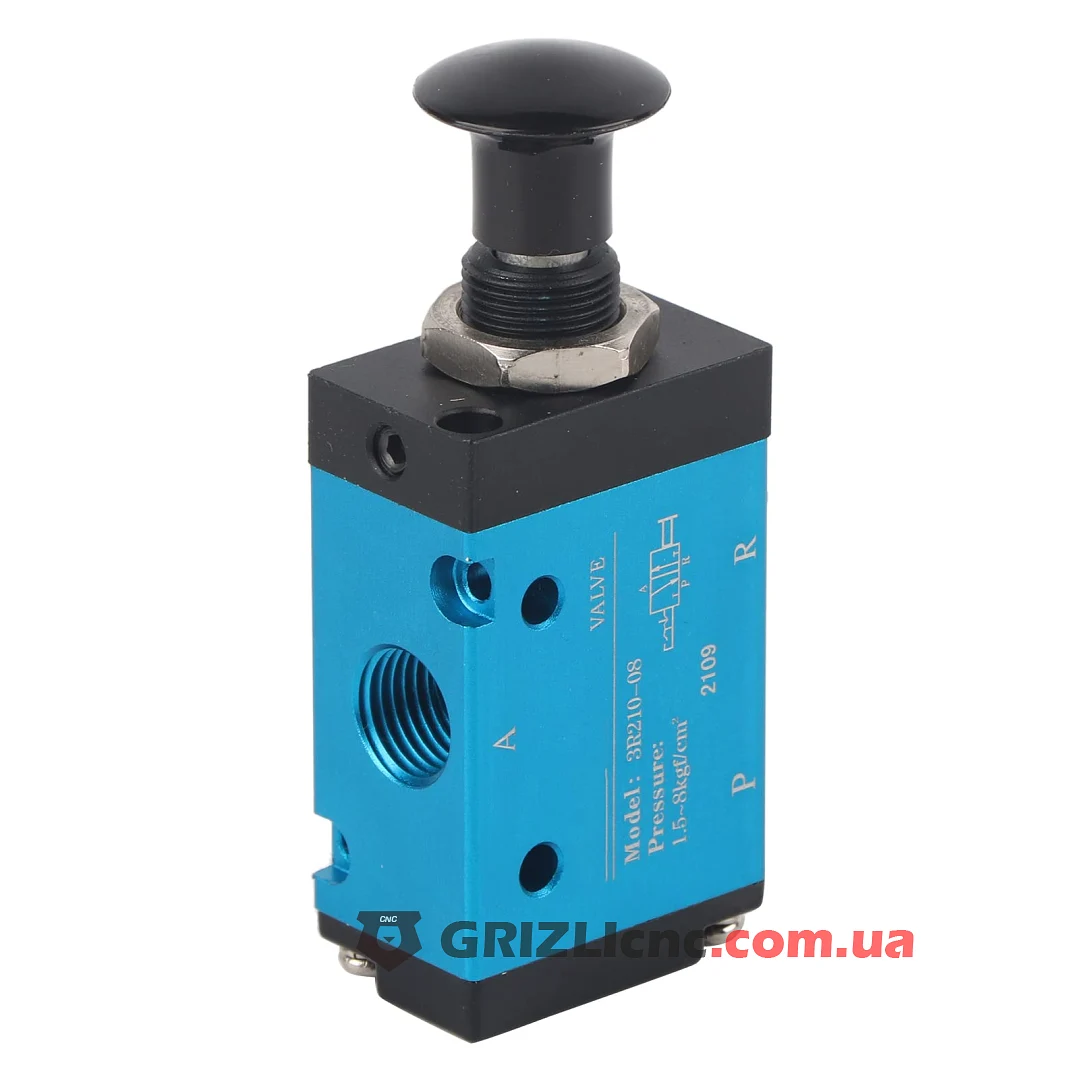

• Модель, давление, схема распределителя и буквы портов нанесены на корпус.

Порты и резьба

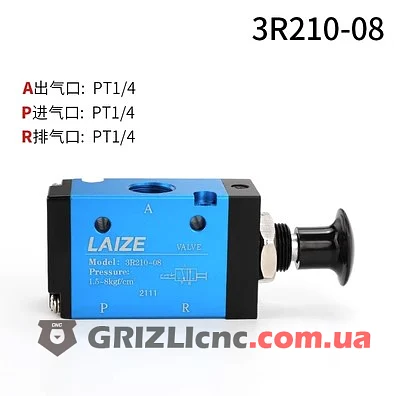

Все три порта имеют трубную резьбу 1/4". В материалах производителя она обозначена как PT1/4 и как G1/4: обе буквы означают трубную резьбу одного размера, шаг и наружный диаметр у них одинаковые, PT коническая, G цилиндрическая. Для подключения нужен фитинг с наружной трубной резьбой 1/4".

Размеры и крепление

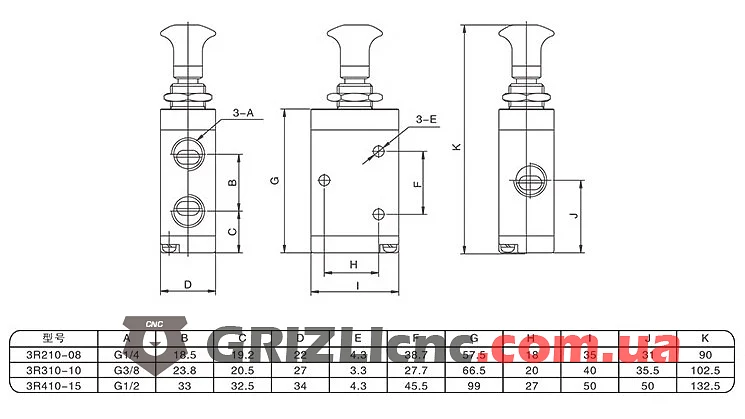

По чертежу производителя высота распределителя вместе с кнопкой 90 мм, корпус 57,5 × 35 × 22 мм. Для крепления в корпусе три сквозных отверстия диаметром 4,3 мм.

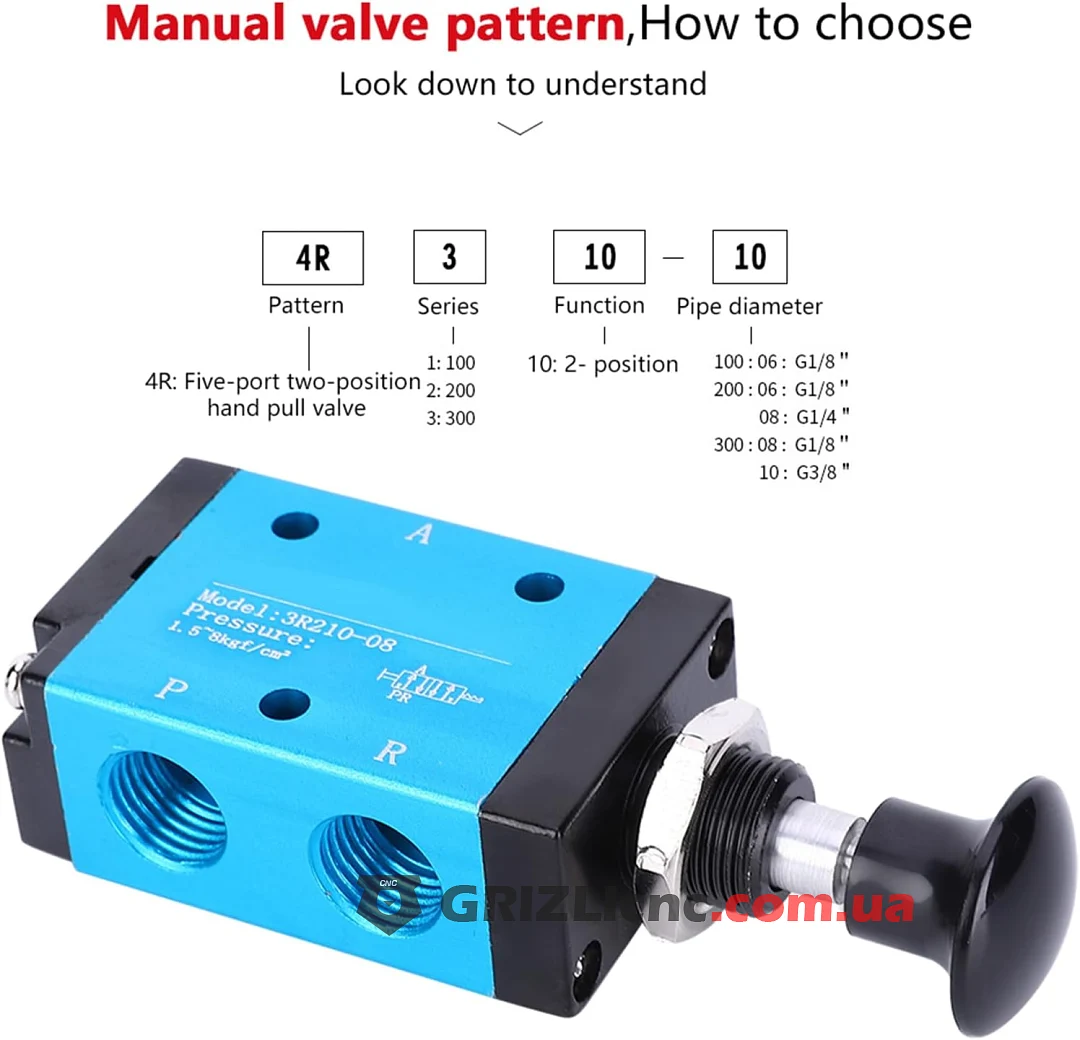

Расшифровка маркировки 3R210-08 по таблице производителя: 2 это серия 200, 10 два положения, 08 резьба G1/4.

Преимущества

• Ручное управление: распределителю не нужны питание и сигнал контроллера, он переключается кнопкой.
• Схема 3/2: один распределитель и подаёт воздух в линию, и сбрасывает его.
• Одна резьба на всех портах: для P, A и R подходят фитинги и глушитель с резьбой 1/4".
• Крепление: три сквозных отверстия под винты.

Рекомендации по подключению

• Подавайте воздух только в порт P, потребитель подключайте к порту A.
• Подавайте воздух через блок подготовки с фильтром и держите давление в пределах 1,5-8 кгс/см², указанных на корпусе.
• На выхлоп R поставьте глушитель с резьбой 1/4": он снижает шум и не пускает пыль в распределитель.
• Уплотняйте резьбу лентой ФУМ или резьбовым герметиком и следите, чтобы он не попал внутрь распределителя.
