Пневматична кнопка 4R210-08: пневморозподільник 5/2 з ручним керуванням для верстата ЧПУ

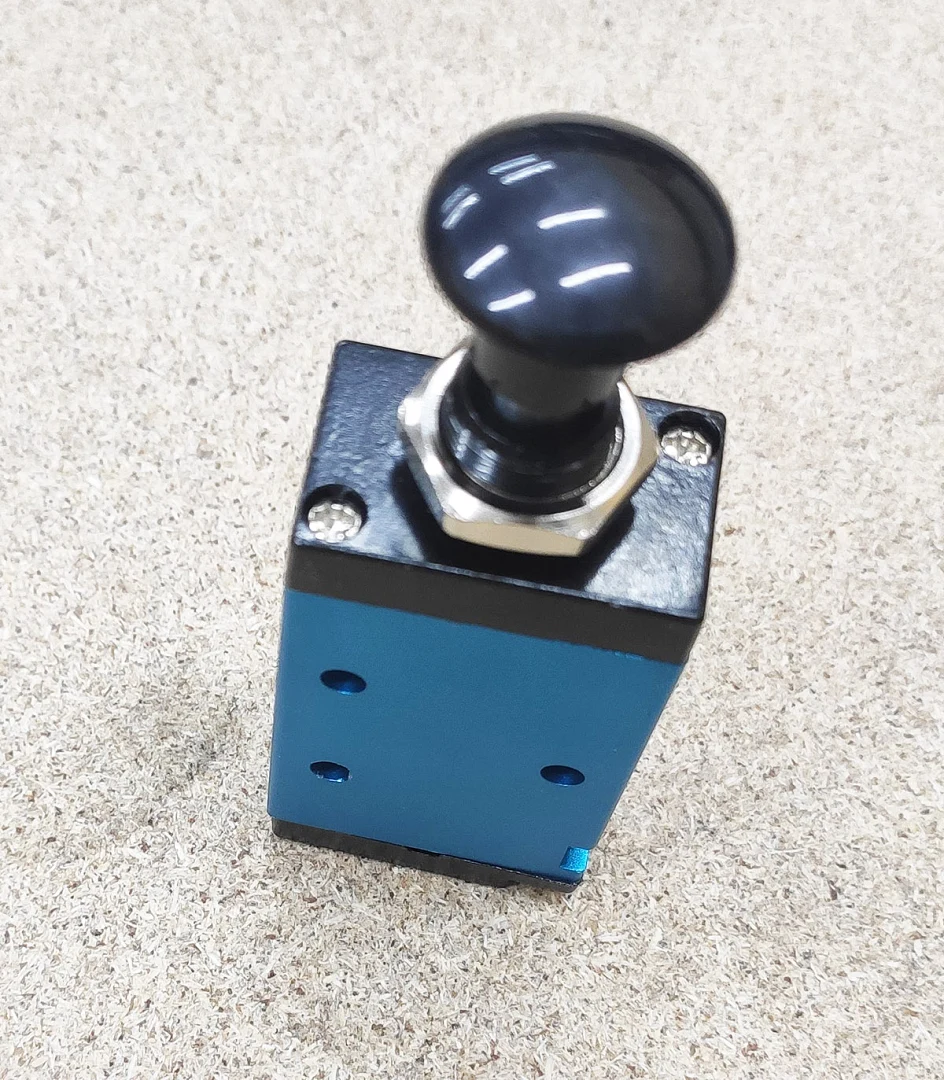

Пневматична кнопка 4R210-08 це пневморозподільник 5/2 з ручним керуванням: оператор перемикає його кнопкою-грибком на торці корпусу. У розподільника п’ять портів: подача P, виходи A і B до циліндра та вихлопи R і S. Порти P, A і B мають трубну різьбу 1/4", вихлопи R і S різьбу 1/8". Робочий тиск за маркуванням на корпусі 1,5-8 кгс/см².

Що таке пневматична кнопка 5/2

• Позначення 5/2 означає: п’ять портів і два положення. В одному положенні повітря з P йде у вихід A, а вихід B з’єднаний з вихлопом. Після перемикання повітря йде в B, а A скидається в атмосферу.
• Такий розподільник керує пневмоциліндром двосторонньої дії: повітря рухає шток в обидва боки, а напрямок руху задає положення кнопки.
• На верстаті з ЧПУ ручний розподільник 5/2 керує, наприклад, пневмопритиском заготовки або підйомом кожуха пиловидалення.

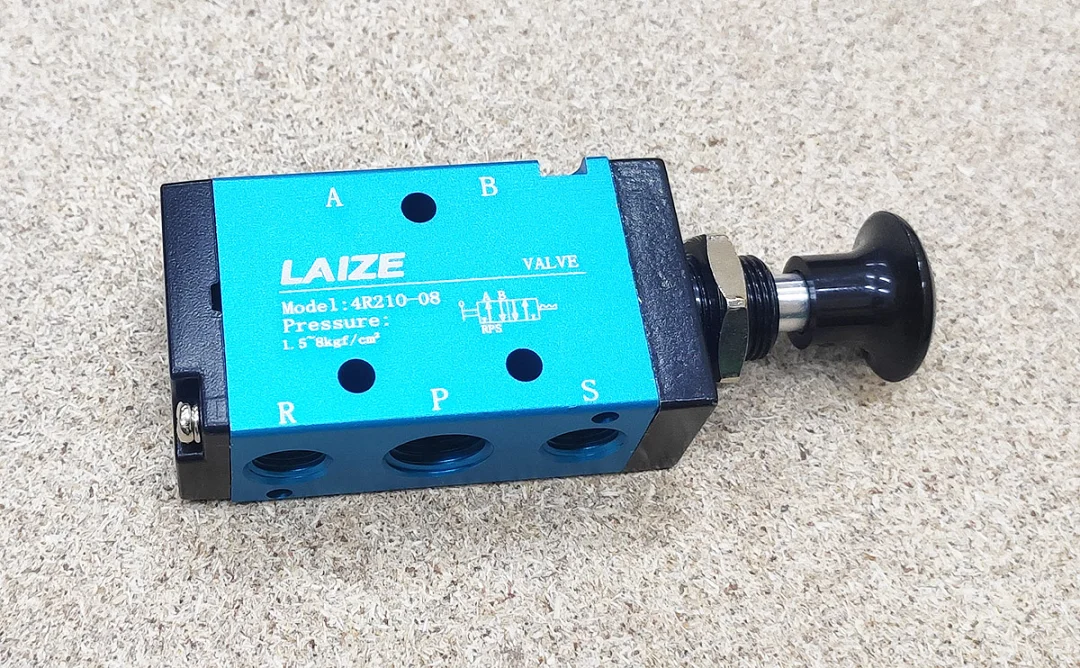

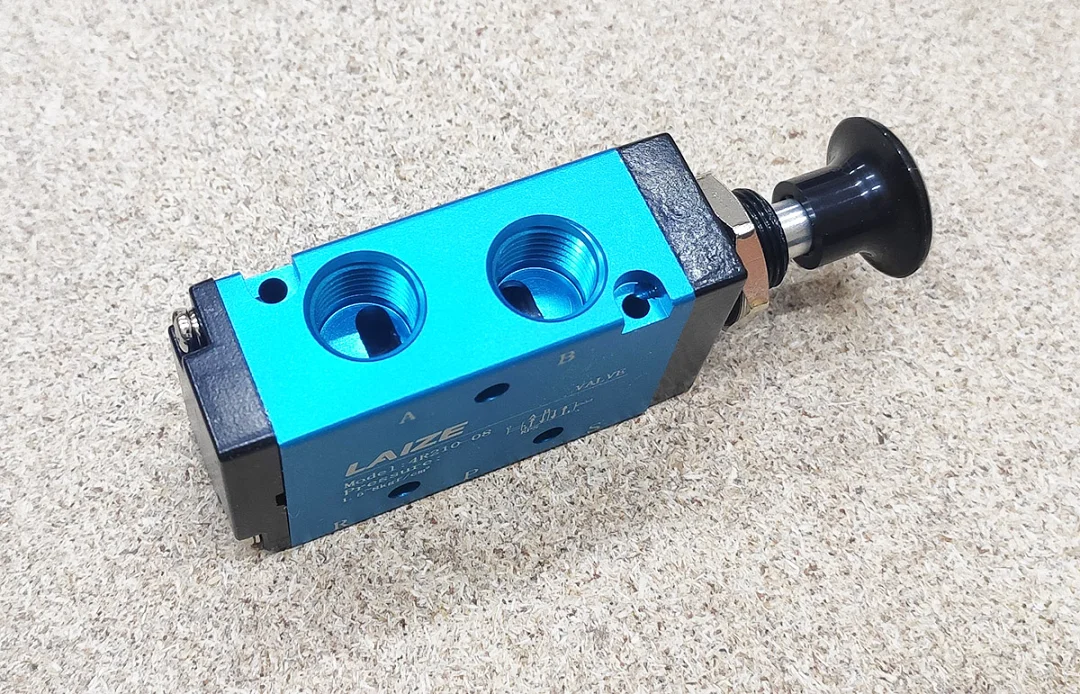

• Схема розподільника, модель, тиск і літери портів нанесені на корпус, тому підключення звіряють прямо по корпусу.

Порти і різьба

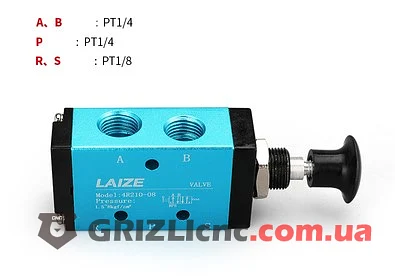

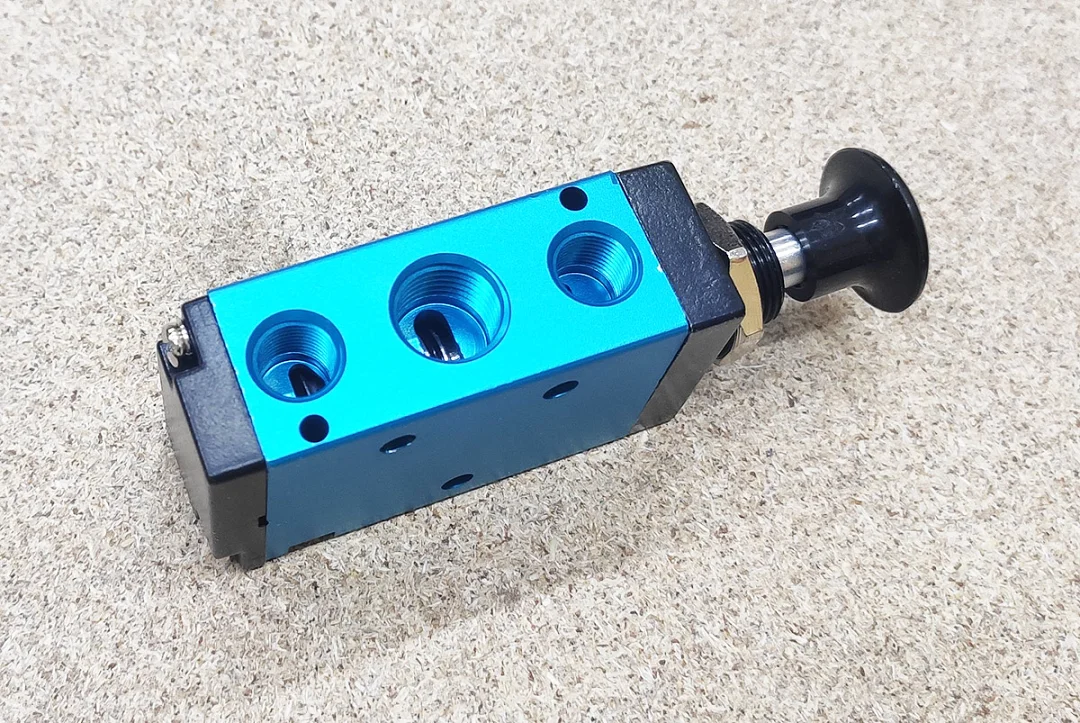

У документації виробника різьбу портів позначено так: A, B і P PT1/4, R і S PT1/8. PT це конічна трубна різьба сімейства BSP, крок і зовнішній діаметр у неї ті самі, що в різьби G того ж розміру. Для порту 1/4" потрібен фітинг із зовнішньою трубною різьбою 1/4", для вихлопів 1/8".

Розміри і кріплення

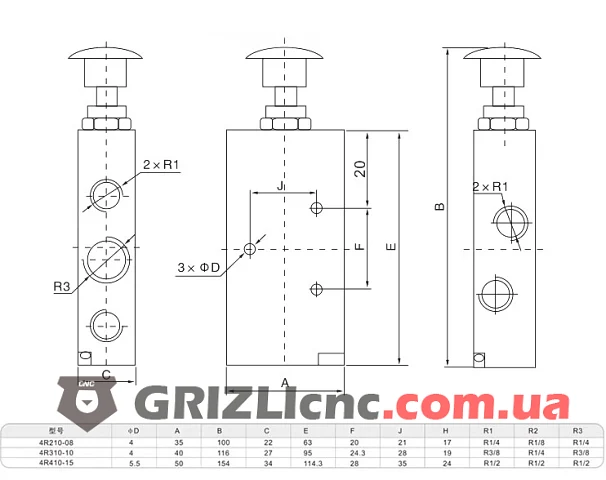

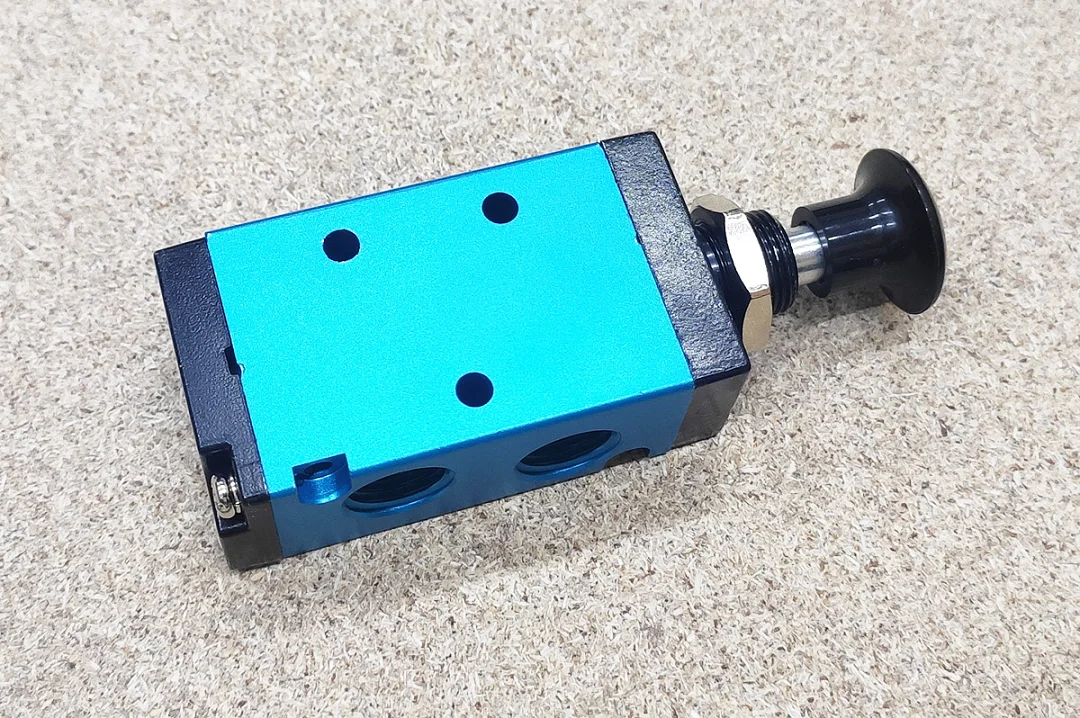

За кресленням виробника довжина розподільника разом із кнопкою 100 мм, корпус 35 × 22 мм. Для кріплення на корпусі три отвори діаметром 4 мм.

Переваги

• Ручне керування: розподільнику не потрібні живлення і сигнал контролера, він перемикається кнопкою.
• Схема 5/2: один розподільник рухає шток циліндра двосторонньої дії в обидва боки.
• Трубна різьба 1/4" і 1/8": до портів підбираються фітинги під трубку потрібного діаметра.
• Маркування на корпусі: модель, тиск, схема і літери портів видно без документації.

Рекомендації щодо підключення

• Подавайте повітря лише в порт P, циліндр підключайте до портів A і B.
• Подавайте повітря через блок підготовки з фільтром і тримайте тиск у межах 1,5-8 кгс/см², вказаних на корпусі.
• На вихлопи R і S встановіть глушники з різьбою 1/8": вони знижують шум і не пускають пил у розподільник.
• Ущільнюйте різьбу стрічкою ФУМ або різьбовим герметиком і стежте, щоб він не потрапив усередину розподільника.
• Швидкість штока налаштовують регуляторами потоку на портах циліндра.
