Пневматическая кнопка 4R210-08: пневмораспределитель 5/2 с ручным управлением для станка ЧПУ

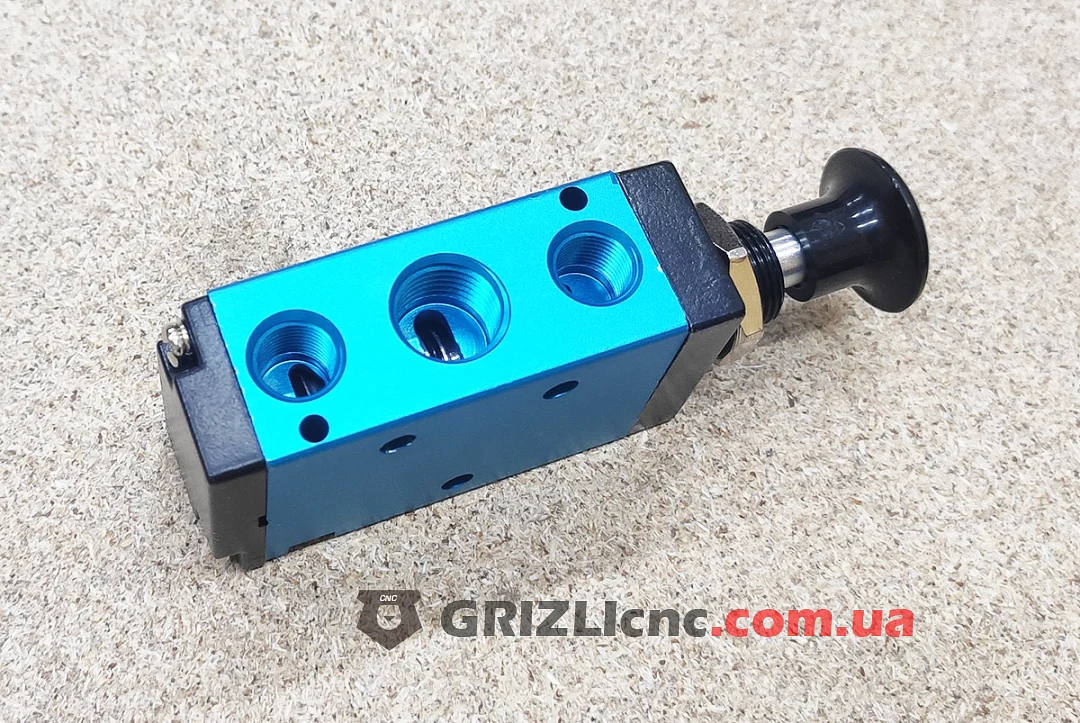

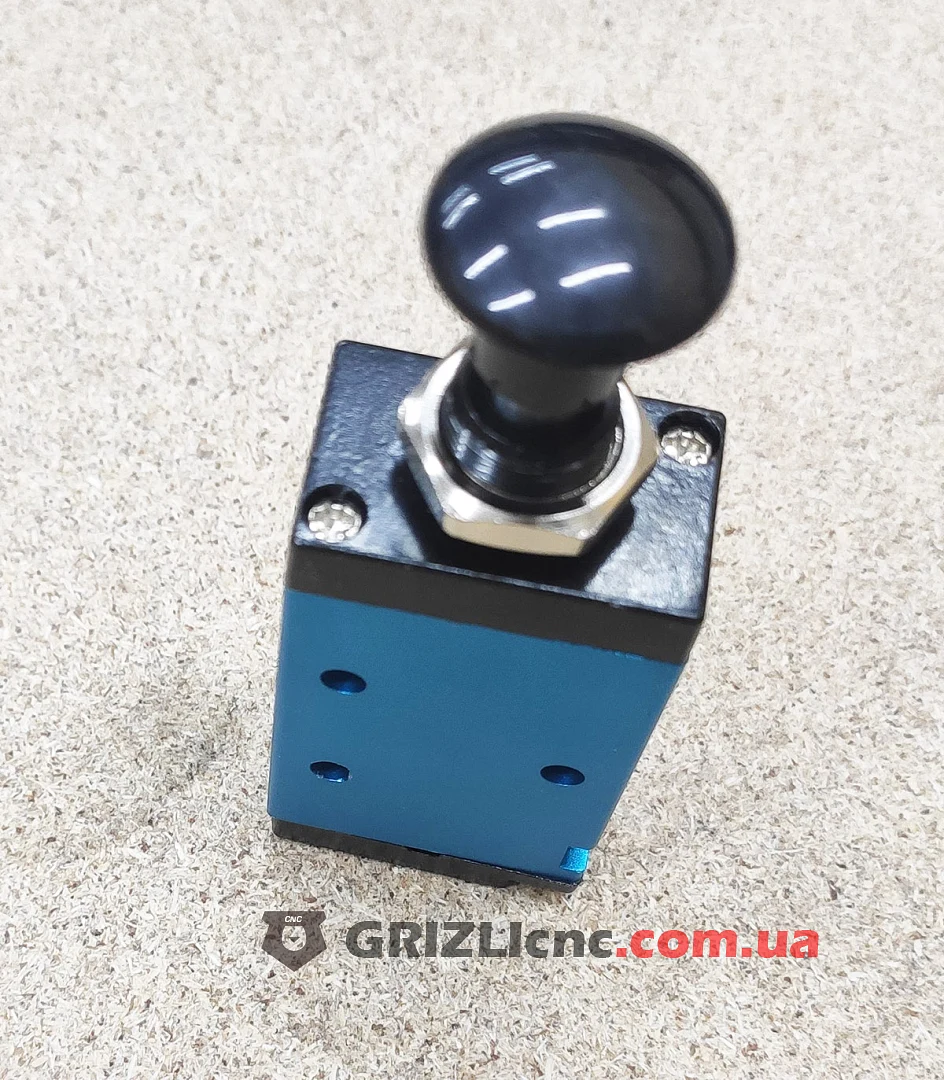

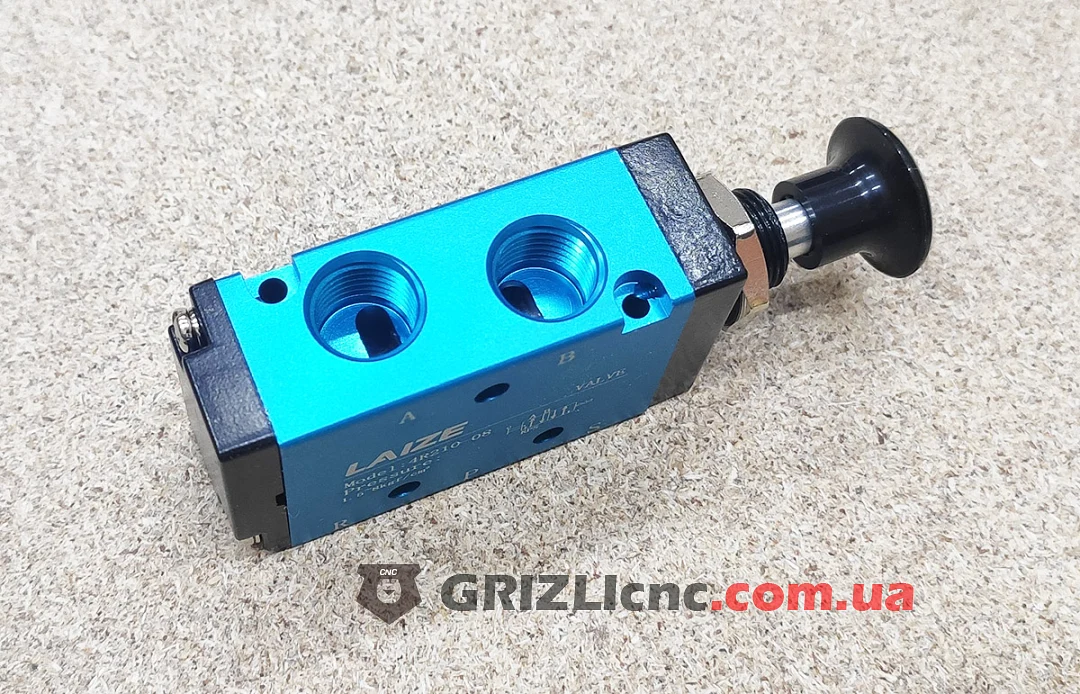

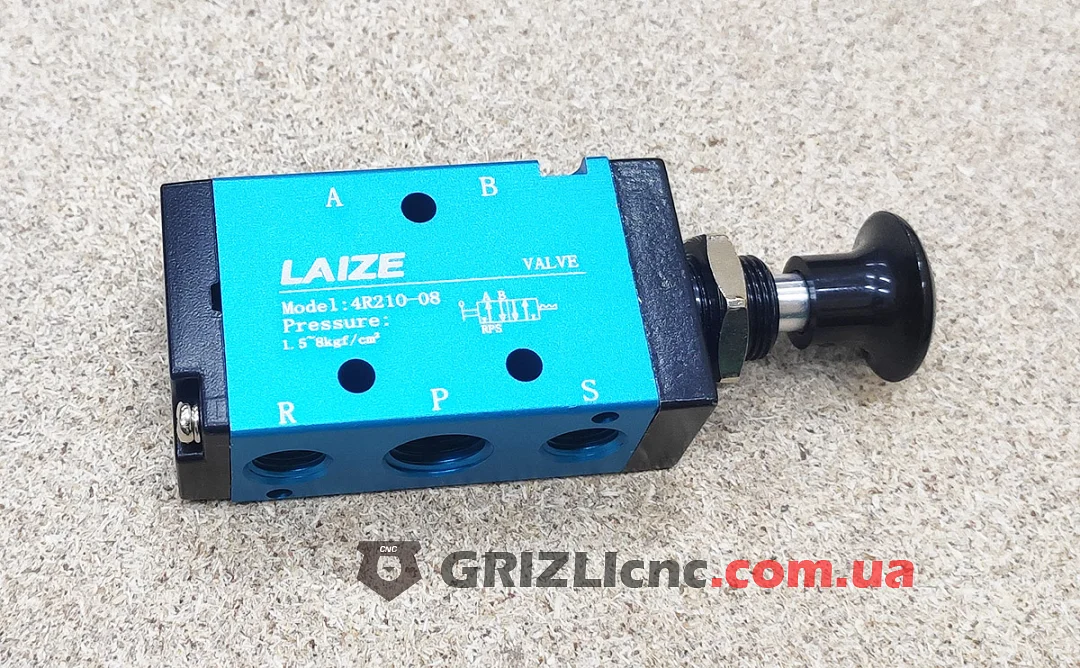

Пневматическая кнопка 4R210-08 это пневмораспределитель 5/2 с ручным управлением: оператор переключает его кнопкой-грибком на торце корпуса. У распределителя пять портов: подача P, выходы A и B к цилиндру и выхлопы R и S. Порты P, A и B имеют трубную резьбу 1/4", выхлопы R и S резьбу 1/8". Рабочее давление по маркировке на корпусе 1,5-8 кгс/см².

Что такое пневматическая кнопка 5/2

• Обозначение 5/2 значит: пять портов и два положения. В одном положении воздух из P идёт в выход A, а выход B соединён с выхлопом. После переключения воздух идёт в B, а A сбрасывается в атмосферу.
• Такой распределитель управляет пневмоцилиндром двустороннего действия: воздух двигает шток в обе стороны, а направление движения задаёт положение кнопки.
• На станке с ЧПУ ручной распределитель 5/2 управляет, например, пневмоприжимом заготовки или подъёмом кожуха пылеудаления.

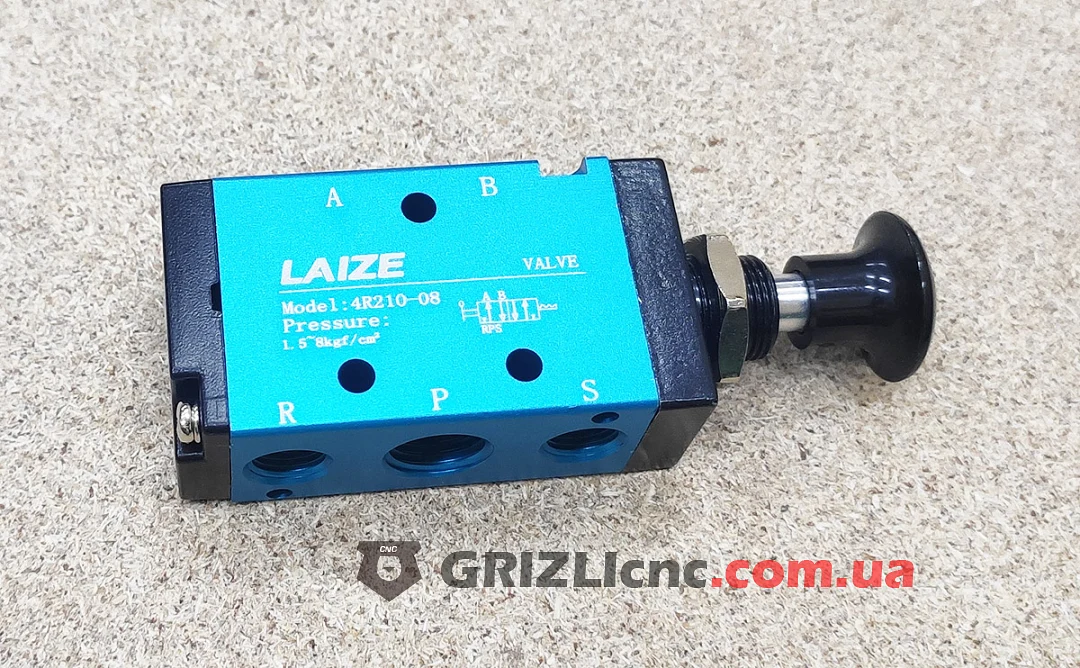

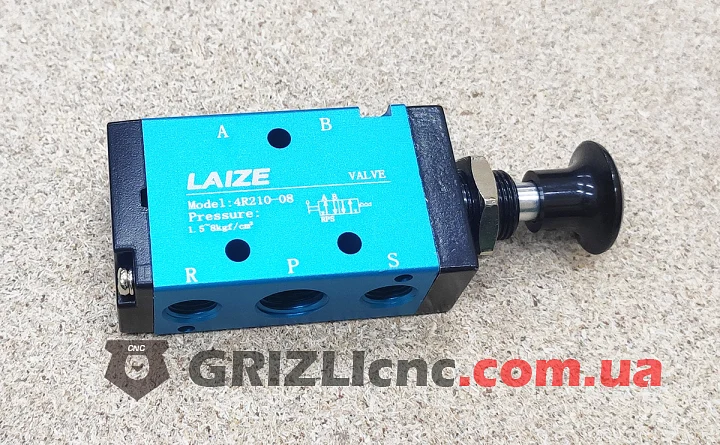

• Схема распределителя, модель, давление и буквы портов нанесены на корпус, поэтому подключение сверяют прямо по корпусу.

Порты и резьба

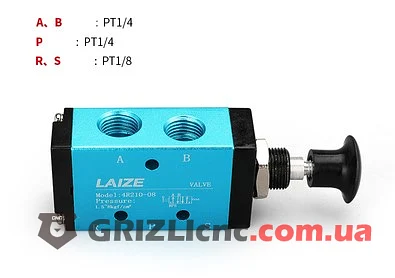

В документации производителя резьба портов обозначена так: A, B и P PT1/4, R и S PT1/8. PT это коническая трубная резьба семейства BSP, шаг и наружный диаметр у неё те же, что у резьбы G того же размера. Для порта 1/4" нужен фитинг с наружной трубной резьбой 1/4", для выхлопов 1/8".

Размеры и крепление

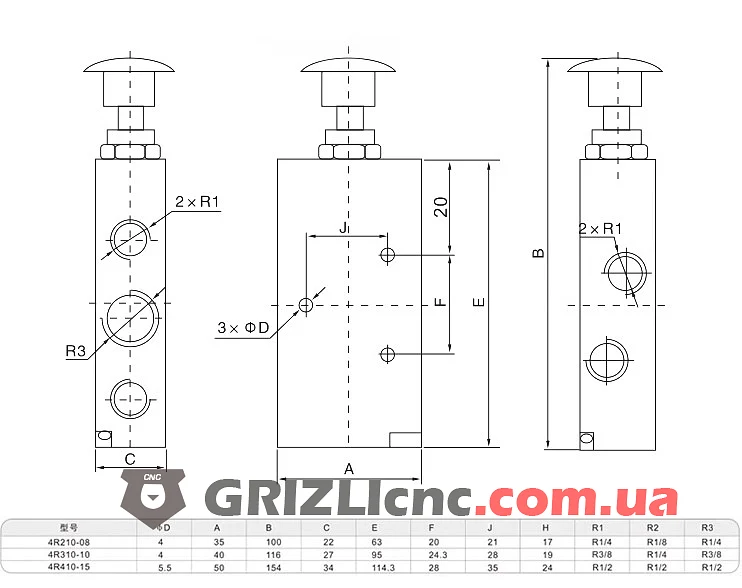

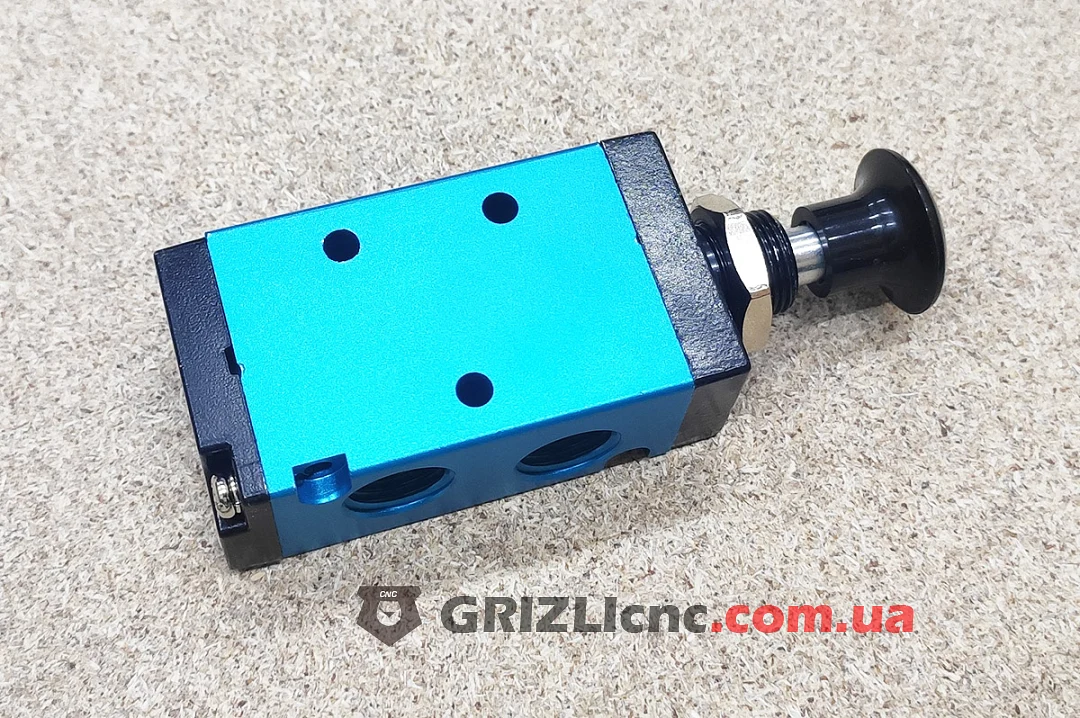

По чертежу производителя длина распределителя вместе с кнопкой 100 мм, корпус 35 × 22 мм. Для крепления на корпусе три отверстия диаметром 4 мм.

Преимущества

• Ручное управление: распределителю не нужны питание и сигнал контроллера, он переключается кнопкой.
• Схема 5/2: один распределитель двигает шток цилиндра двустороннего действия в обе стороны.
• Трубная резьба 1/4" и 1/8": к портам подбираются фитинги под трубку нужного диаметра.
• Маркировка на корпусе: модель, давление, схема и буквы портов видны без документации.

Рекомендации по подключению

• Подавайте воздух только в порт P, цилиндр подключайте к портам A и B.
• Подавайте воздух через блок подготовки с фильтром и держите давление в пределах 1,5-8 кгс/см², указанных на корпусе.
• На выхлопы R и S поставьте глушители с резьбой 1/8": они снижают шум и не пускают пыль в распределитель.
• Уплотняйте резьбу лентой ФУМ или резьбовым герметиком и следите, чтобы он не попал внутрь распределителя.
• Скорость штока настраивают регуляторами потока на портах цилиндра.
