Електроклапан 4V210-08 з котушкою 24 В: пневморозподільник 5/2 для верстата ЧПУ

Електроклапан 4V210-08 це пневморозподільник 5/2 з однією електромагнітною котушкою на 24 В. Котушка перемикає розподільник за електричним сигналом, і повітря йде в один із двох виходів до пневмоциліндра. Робочий тиск за маркуванням на корпусі 1,5-8 кгс/см².

Як працює розподільник 5/2 з однією котушкою

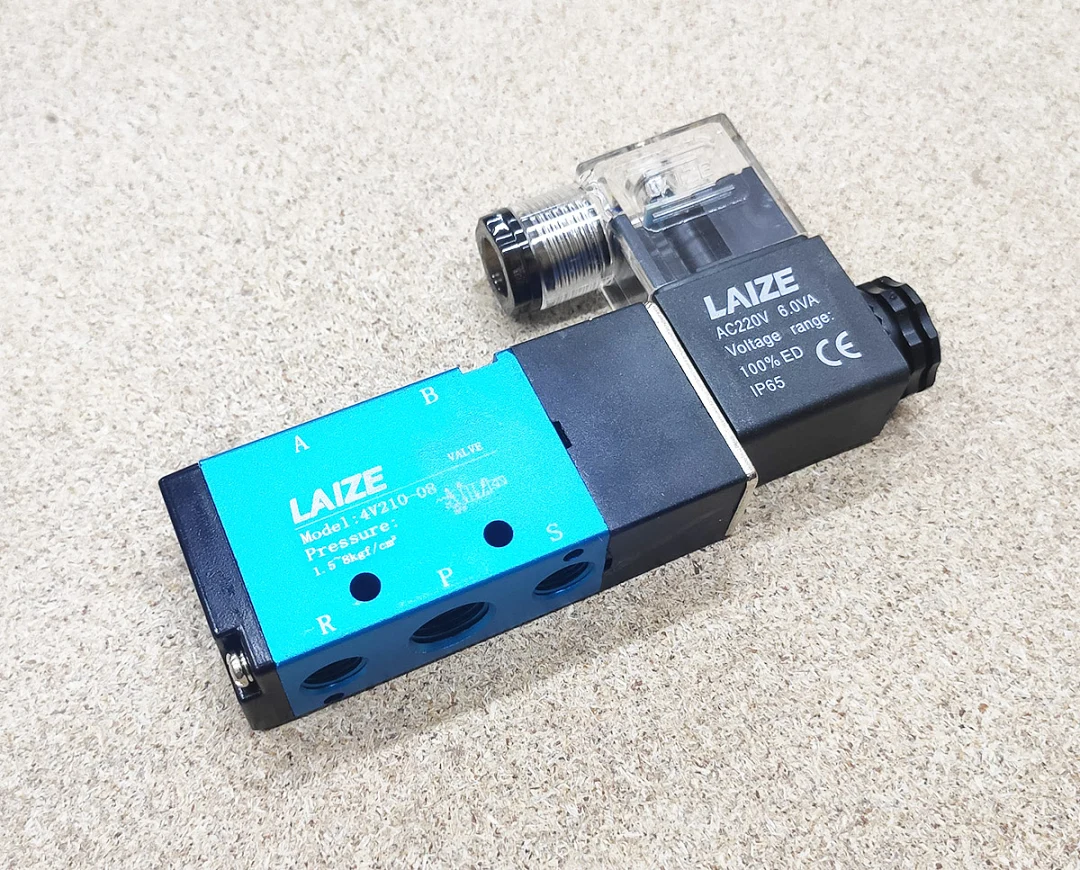

• Позначення 5/2 означає: п’ять портів і два положення. P це подача, A і B виходи до циліндра, R і S вихлопи. Літери портів нанесені на корпус.
• Поки котушка вимкнена, розподільник стоїть у вихідному положенні, і повітря з P йде в один із виходів. При ввімкненні котушки розподільник перемикається: повітря йде в другий вихід, а перший скидається у вихлоп.
• Після вимкнення струму розподільник сам повертається у вихідне положення.
• Такий розподільник керує пневмоциліндром двосторонньої дії, наприклад пневмопритиском заготовки або підйомом кожуха пиловидалення на верстаті з ЧПУ.

Котушка

• Котушка розрахована на 24 В. Для мережі 220 В змінного струму оберіть варіант «220 Вольт».
• Рід струму і споживана потужність вказані на котушці. Перед підключенням перевірте, що вони збігаються з колом керування.
• У варіанті «220 Вольт» корпус той самий, відрізняється котушка.

Конструкція

• Матеріал: алюміній і пластик. Центральна частина з портами синя, торцеві кришки чорні.

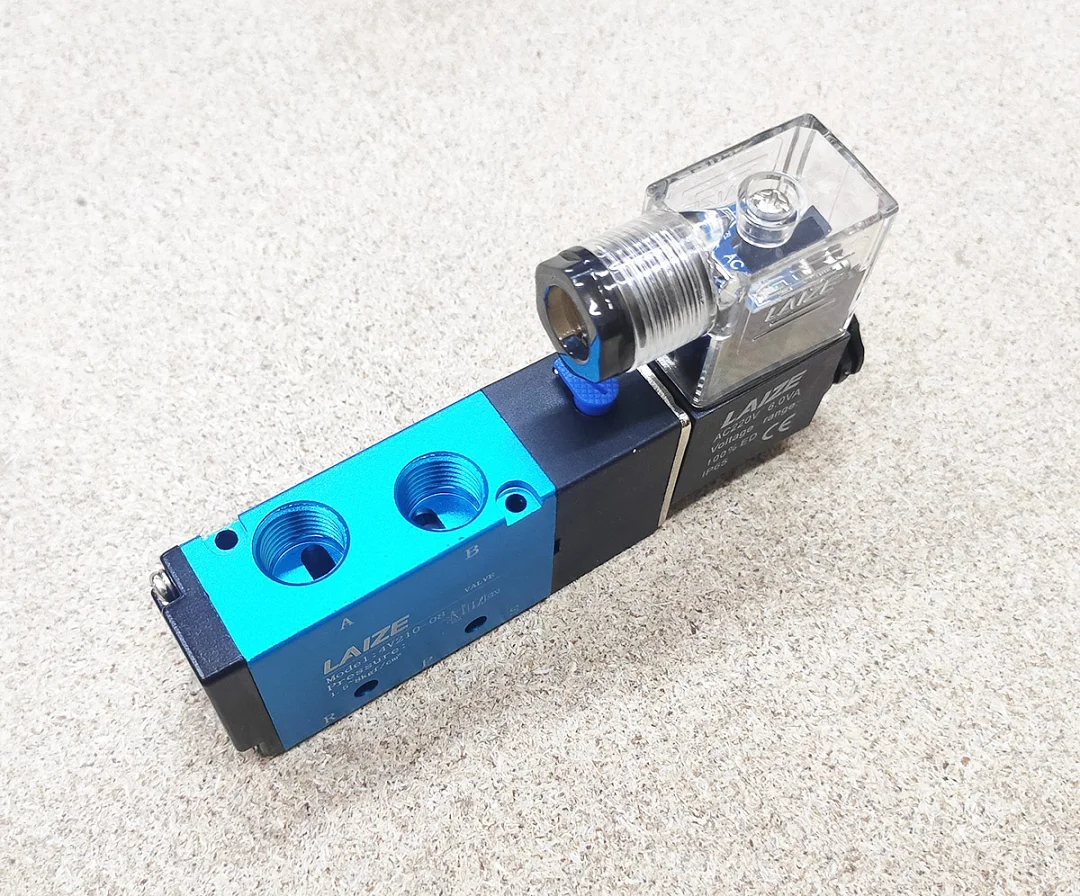

• Порти A і B виведені на один бік корпусу, P, R і S на протилежний.

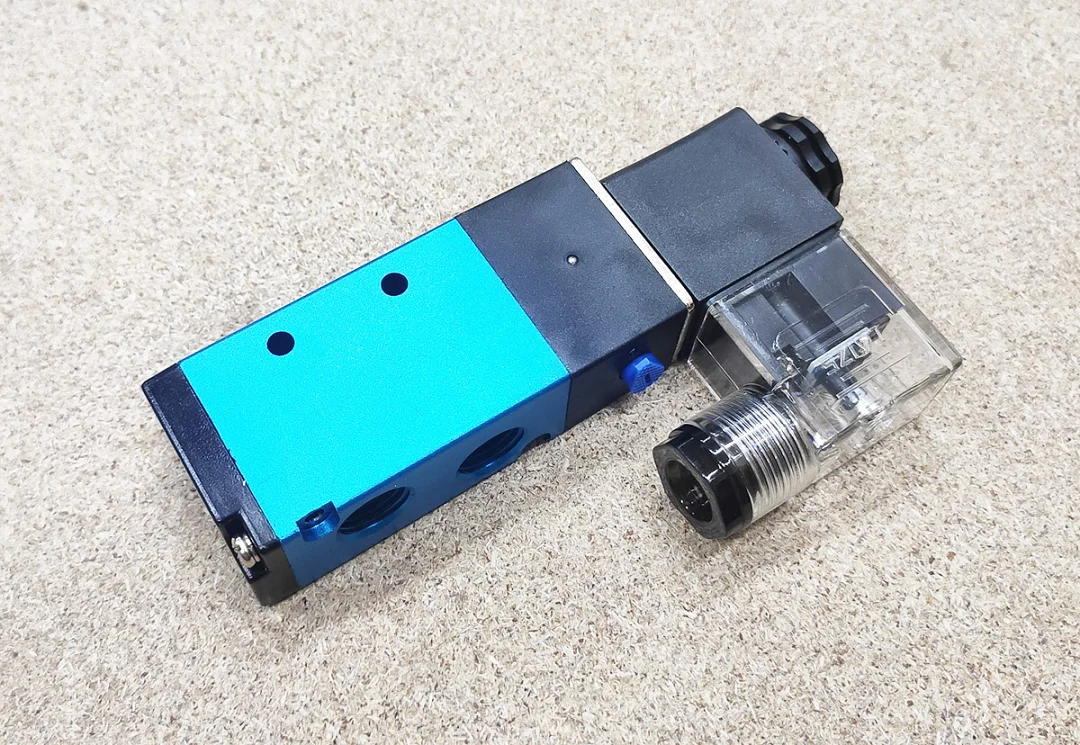

• У корпусі два наскрізні отвори для кріплення розподільника гвинтами.
• Біля котушки є синя кнопка ручного дублювання: нею перемикають розподільник без струму під час налагодження.

Рекомендації щодо підключення

• Напруга котушки має збігатися з напругою кола, яке її вмикає.
• Подавайте повітря в порт P через блок підготовки з фільтром і тримайте тиск у межах 1,5-8 кгс/см².
• До виходу, в який йде повітря при вимкненій котушці, підключіть порожнину циліндра, яка має бути під тиском при вимкненому верстаті.
• На вихлопи R і S встановіть глушники: вони знижують шум і не пускають пил усередину.
• Ущільнюйте різьбу фітингів стрічкою ФУМ або різьбовим герметиком і стежте, щоб він не потрапив усередину розподільника.
• Підключайте проводи до котушки лише при вимкненому живленні.
