Электроклапан 4V210-08 с катушкой 24 В: пневмораспределитель 5/2 для станка ЧПУ

Электроклапан 4V210-08 это пневмораспределитель 5/2 с одной электромагнитной катушкой на 24 В. Катушка переключает распределитель по электрическому сигналу, и воздух идёт в один из двух выходов к пневмоцилиндру. Рабочее давление по маркировке на корпусе 1,5-8 кгс/см².

Как работает распределитель 5/2 с одной катушкой

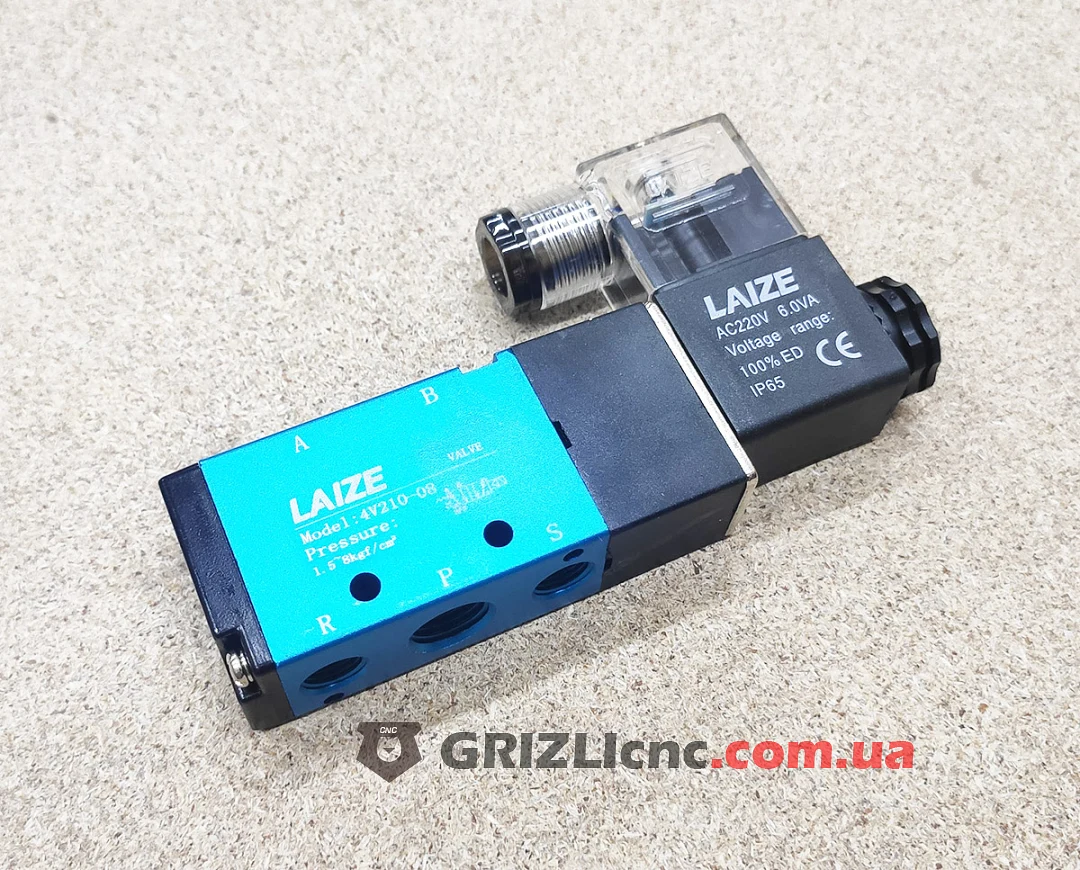

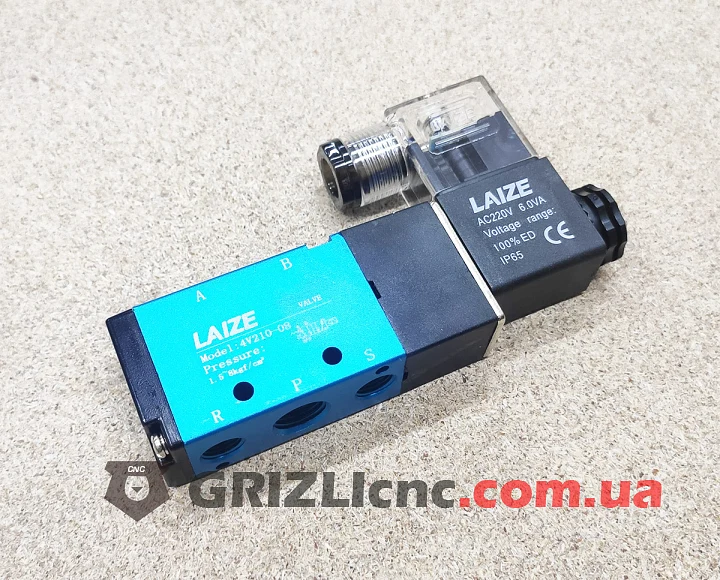

• Обозначение 5/2 значит: пять портов и два положения. P это подача, A и B выходы к цилиндру, R и S выхлопы. Буквы портов нанесены на корпус.
• Пока катушка выключена, распределитель стоит в исходном положении, и воздух из P идёт в один из выходов. При включении катушки распределитель переключается: воздух идёт во второй выход, а первый сбрасывается в выхлоп.
• После отключения тока распределитель сам возвращается в исходное положение.
• Такой распределитель управляет пневмоцилиндром двустороннего действия, например пневмоприжимом заготовки или подъёмом кожуха пылеудаления на станке с ЧПУ.

Катушка

• Катушка рассчитана на 24 В. Для сети 220 В переменного тока выберите вариант «220 Вольт».
• Род тока и потребляемая мощность указаны на катушке. Перед подключением проверьте, что они совпадают с цепью управления.
• В варианте «220 Вольт» корпус тот же, отличается катушка.

Конструкция

• Материал: алюминий и пластик. Центральная часть с портами синяя, торцевые крышки чёрные.

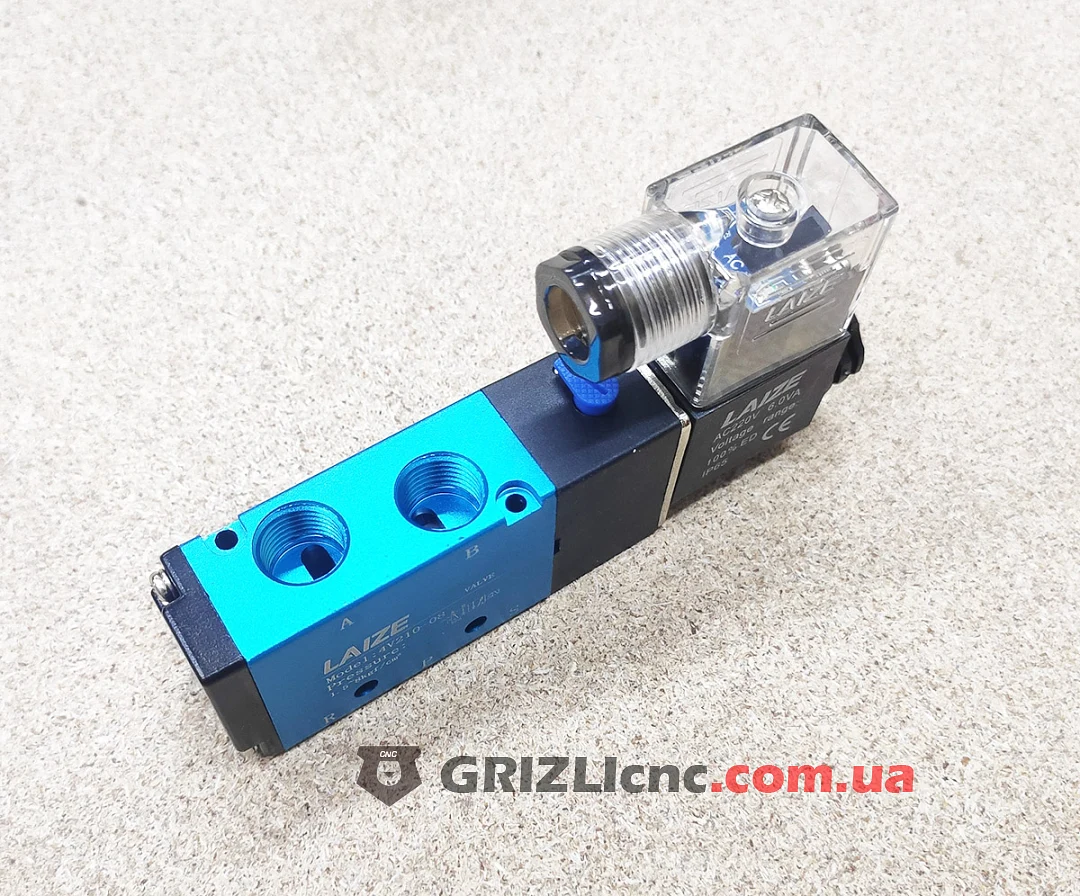

• Порты A и B выведены на одну сторону корпуса, P, R и S на противоположную.

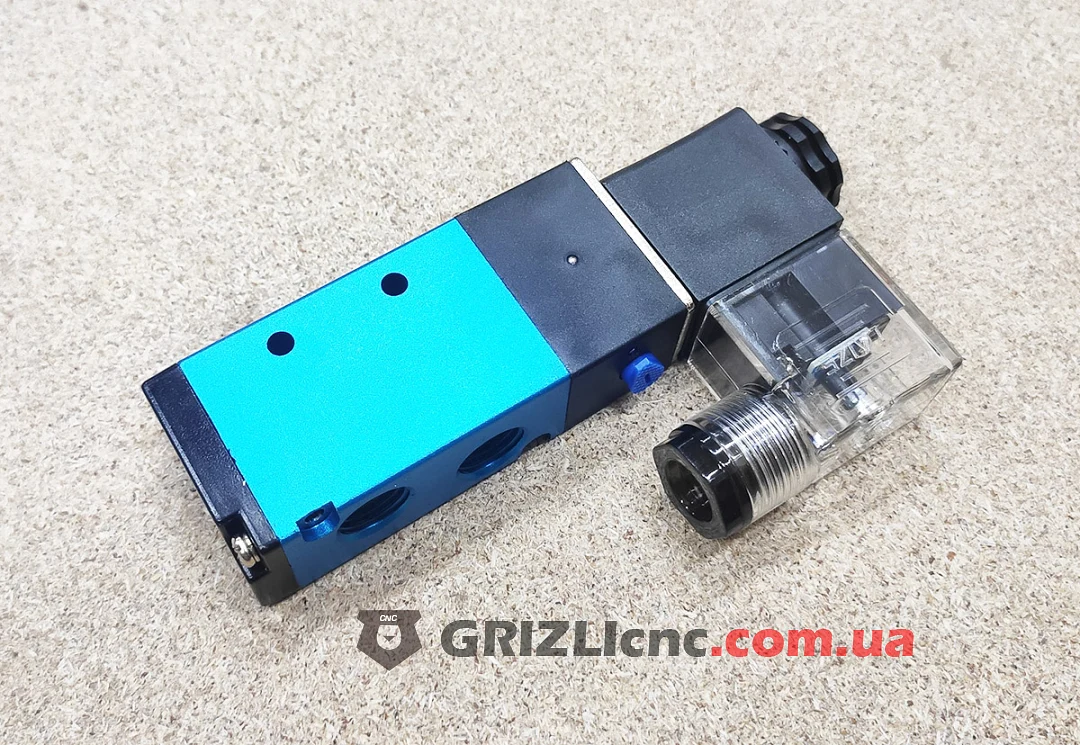

• В корпусе два сквозных отверстия для крепления распределителя винтами.
• Возле катушки есть синяя кнопка ручного дублирования: ею переключают распределитель без тока при наладке.

Рекомендации по подключению

• Напряжение катушки должно совпадать с напряжением цепи, которая её включает.
• Подавайте воздух в порт P через блок подготовки с фильтром и держите давление в пределах 1,5-8 кгс/см².
• К выходу, в который идёт воздух при выключенной катушке, подключите полость цилиндра, которая должна быть под давлением при выключенном станке.
• На выхлопы R и S поставьте глушители: они снижают шум и не пускают пыль внутрь.
• Уплотняйте резьбу фитингов лентой ФУМ или резьбовым герметиком и следите, чтобы он не попал внутрь распределителя.
• Подключайте провода к катушке только при отключённом питании.
