Планетарний редуктор PX86 1:4 для крокового двигуна NEMA 34

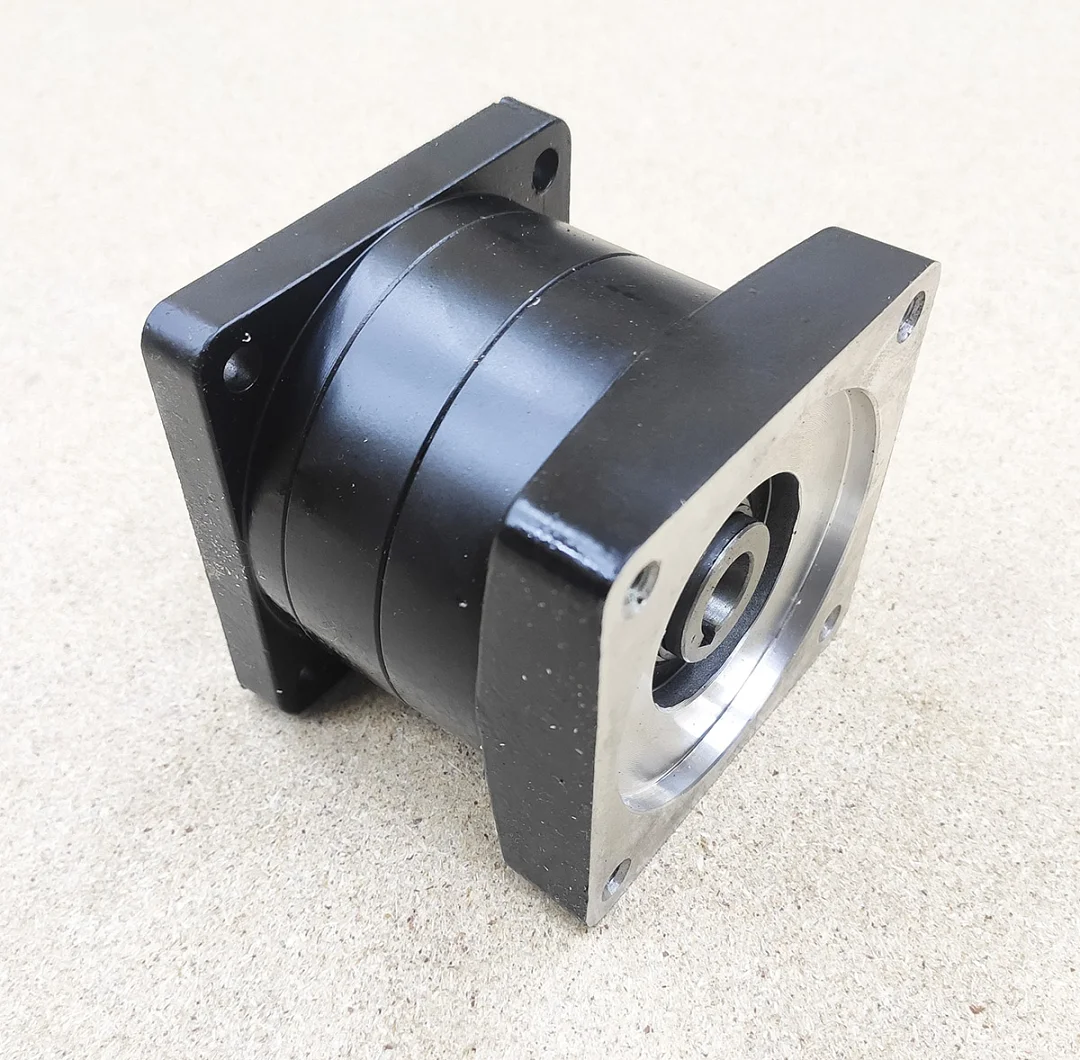

Планетарний редуктор PX86 з передатним відношенням 1:4 для крокового двигуна NEMA 34 з фланцем 86 мм. Вхідний і вихідний вали на одній осі: редуктор ставлять на двигун без зміщення осі приводу, корпус продовжує корпус двигуна.

Передатне відношення

Швидкість на виході в 4 рази менша за швидкість двигуна: 600 об/хв на вході дають 150 об/хв, повний крок 1.8° перетворюється на 0.45°. ККД 0.9: двигун 4.6 Н·м дає на виході 4.6 x 4 x 0.9 = 16.6 Н·м. На великих відношеннях момент на виході обмежений міцністю шестерень, тому під час упору осі струм драйвера обмежують.

Посадка на двигун і вихід

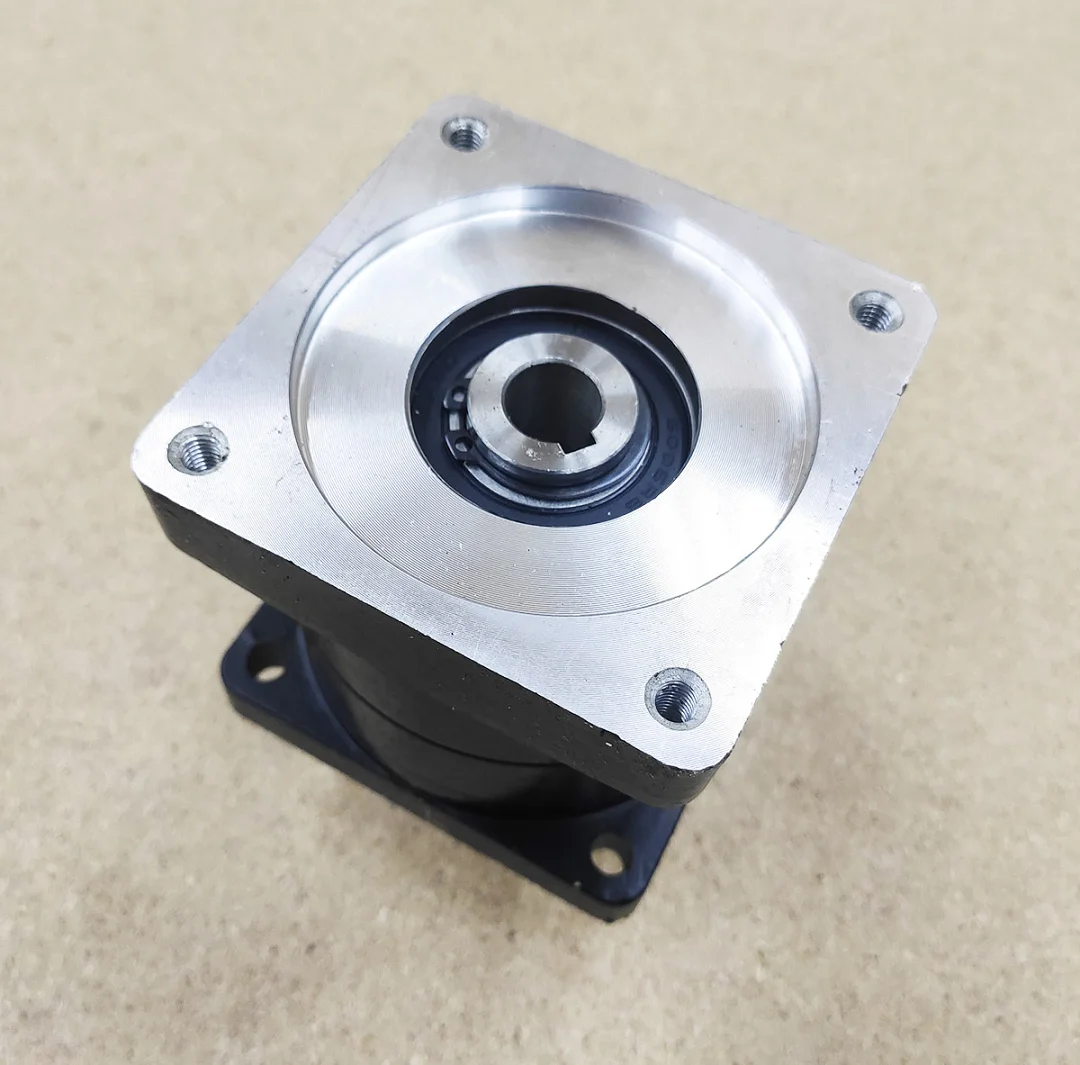

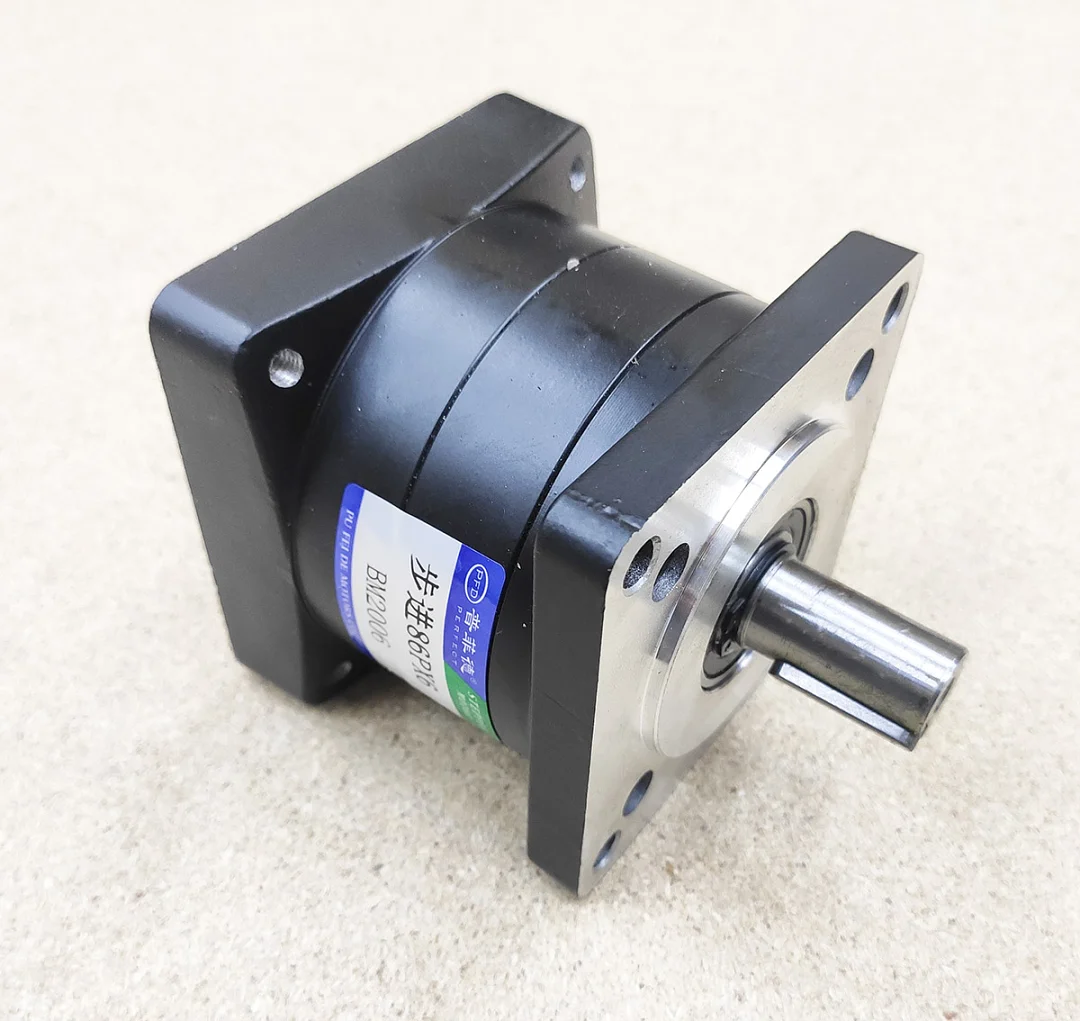

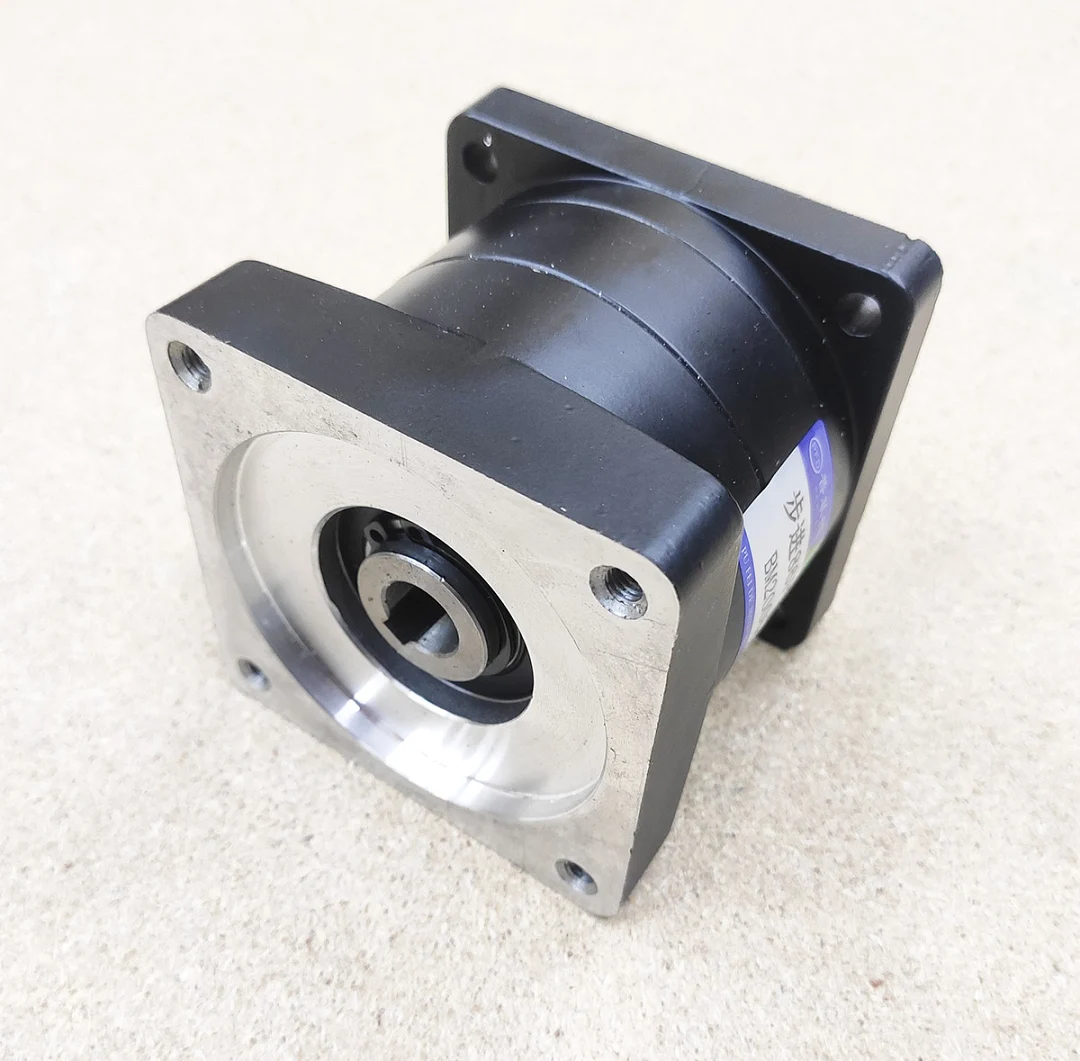

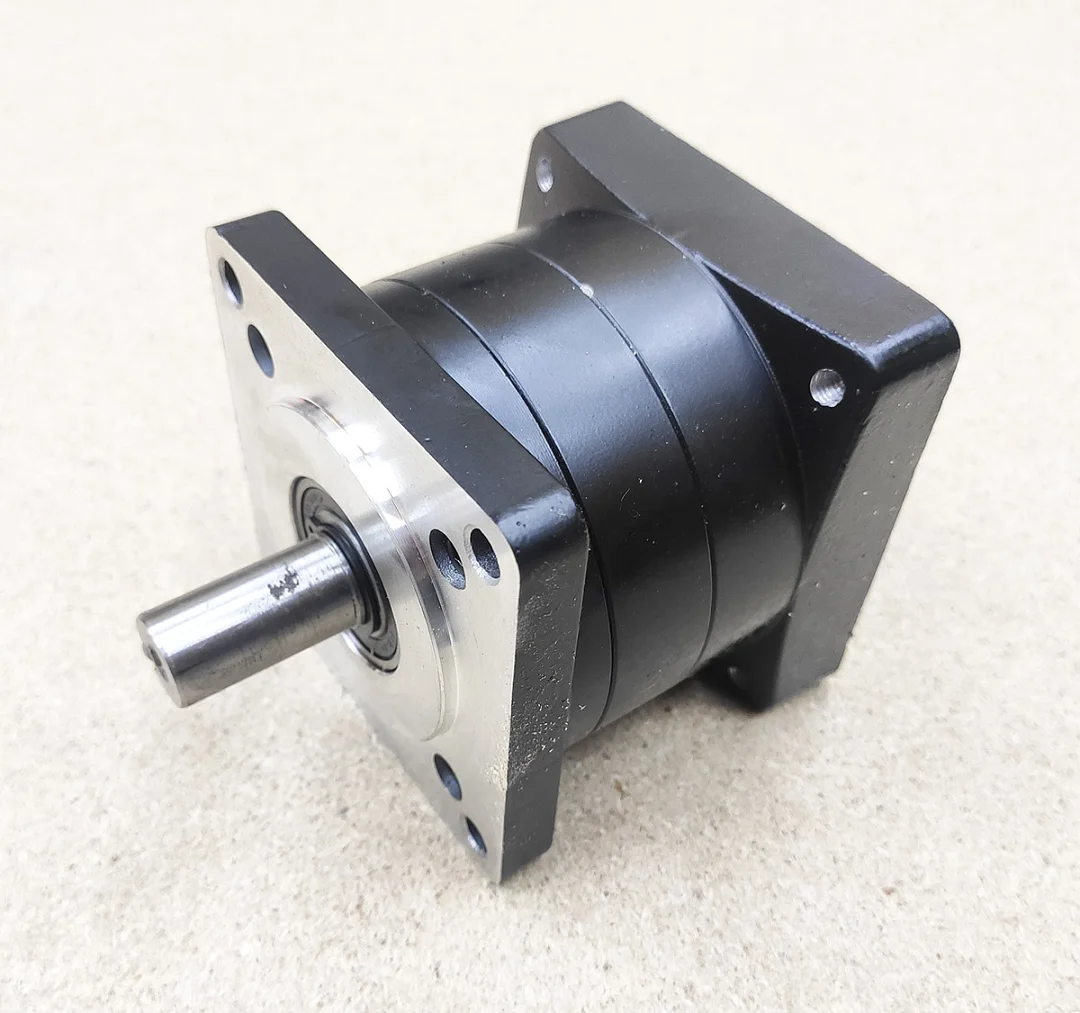

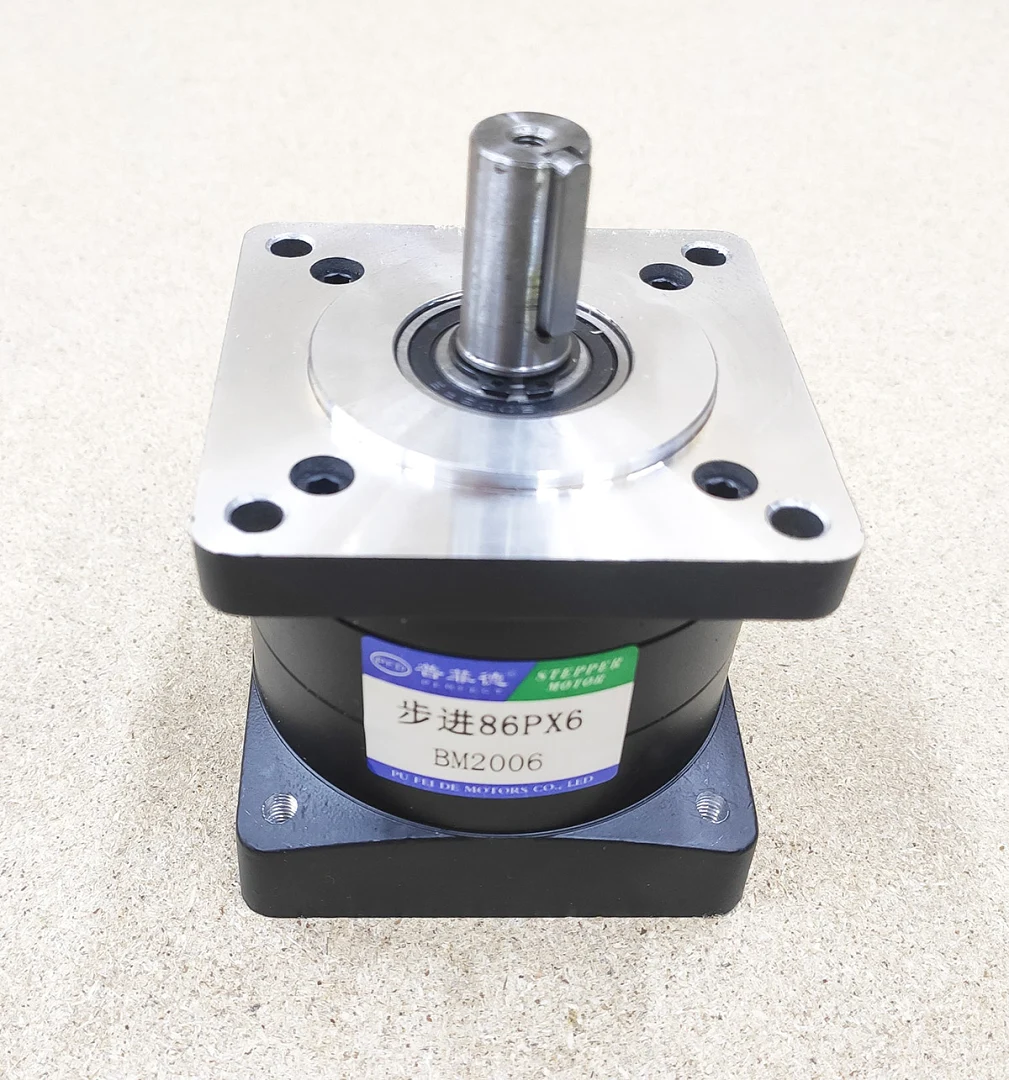

Вхідний фланець 86 мм під NEMA 34, отвір 14 мм зі шпонковим пазом під вал двигуна 14 мм зі шпонкою. Вихідний вал 16 мм зі шпонкою під шків, шестерню рейки або муфту. Люфт до 1.2°.

Навантаження в спокої

Планетарний редуктор оборотний: навантаження на виході провертає двигун. На вертикальній осі положення тримає струм утримання драйвера або гальмо двигуна.

Де застосовувати

Портали із зубчастою рейкою та осі з пасовою передачею, де двигуну бракує моменту, а запас за швидкістю є.
