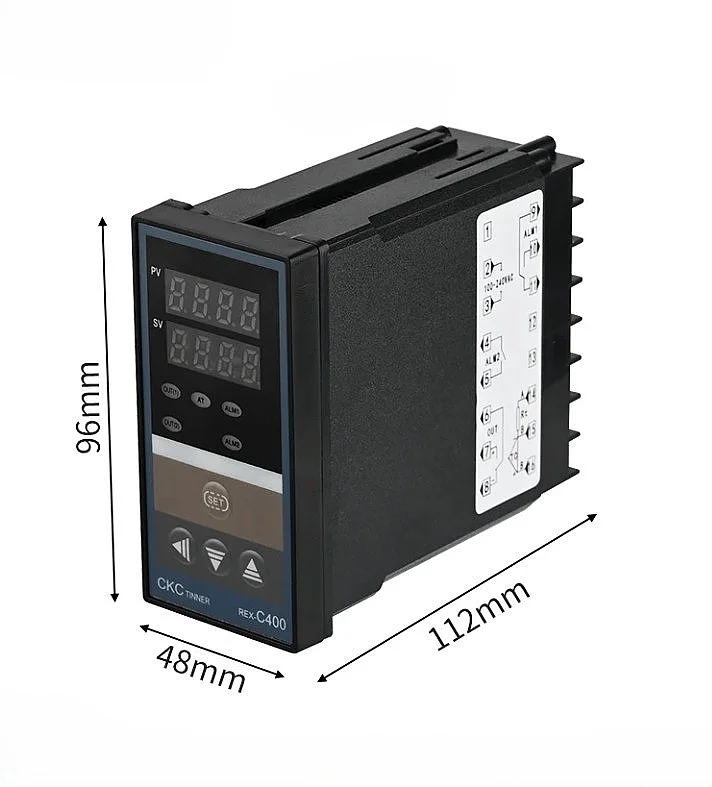

ПІД терморегулятор REX-C400 з виходом на твердотільне реле SSR для керування нагрівом. Регулятор тримає задану температуру в діапазоні 0...400 °C, живиться від мережі 220 В, споживана потужність 10 Вт. Корпус 96x48x112 мм встановлюється в щит або панель обладнання, лицева панель витягнута за висотою: 96 мм у висоту і 48 мм у ширину.
Як працює ПІД-регулювання
Простий термостат вмикає нагрів нижче порогу і вимикає вище, тому температура коливається навколо заданої. ПІД регулятор враховує відхилення температури від заданої, час, протягом якого воно тримається, і швидкість зміни температури. При підході до заданої точки він заздалегідь зменшує частку часу, коли нагрівач увімкнений, і температура менше перелітає уставку. Коефіцієнти підбирає автоналаштування AT: регулятор кілька разів нагріває й охолоджує об’єкт і за його реакцією розраховує параметри.
Вихід SSR
Вихід регулятора керує зовнішнім твердотільним реле з керуванням постійним струмом (тип DA), а реле вже комутує нагрівач. Твердотільне реле перемикається без іскри і зносу контактів, тому регулятор може вмикати нагрів коротким циклом, наприклад 2 с, і температура тримається рівніше. Реле підбирають із запасом за струмом нагрівача і ставлять на радіатор. Для інерційного нагріву без частих перемикань є версія REX-C400 з вбудованим реле на виході.
Індикація і точність
На лицевій панелі два світлодіодні індикатори: PV показує поточну температуру, SV задану. Кнопка SET відкриває параметри, кнопками зсуву розряду, «вниз» і «вгору» виставляють уставку, світлодіоди показують увімкнення виходу, роботу автоналаштування AT і спрацювання сигналізації. Точність вимірювання 0.5%, від діапазону 400 °C це 2 °C.
Підключення
Живлення, датчик і вхід твердотільного реле підключають до гвинтових клем на задній стінці за схемою на корпусі приладу. Тип датчика повинен збігатися з типом входу регулятора. Дріт датчика прокладають окремо від силових кабелів. Усі підключення виконують при відключеній мережі.
Застосування
Регулятор керує нагрівом печей і сушильних камер, плит термопресів, екструдерів, паяльних столів і коптилень.
