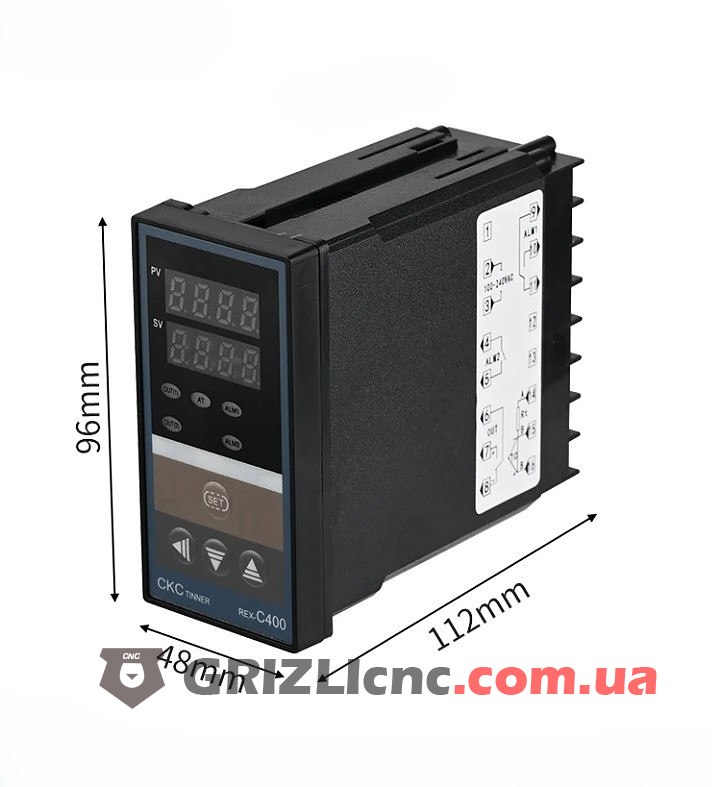

ПИД терморегулятор REX-C400 с выходом на твердотельное реле SSR для управления нагревом. Регулятор держит заданную температуру в диапазоне 0...400 °C, питается от сети 220 В, потребляемая мощность 10 Вт. Корпус 96x48x112 мм ставится в щит или панель оборудования, лицевая панель вытянута по высоте: 96 мм в высоту и 48 мм в ширину.
Как работает ПИД-регулирование
Простой термостат включает нагрев ниже порога и выключает выше, поэтому температура качается вокруг заданной. ПИД регулятор учитывает отклонение температуры от заданной, время, в течение которого оно держится, и скорость изменения температуры. При подходе к заданной точке он заранее уменьшает долю времени, когда нагреватель включён, и температура меньше перелетает уставку. Коэффициенты подбирает автонастройка AT: регулятор несколько раз нагревает и остужает объект и по его реакции рассчитывает параметры.
Выход SSR
Выход регулятора управляет внешним твердотельным реле с управлением постоянным током (тип DA), а реле уже коммутирует нагреватель. Твердотельное реле переключается без искры и износа контактов, поэтому регулятор может включать нагрев коротким циклом, например 2 с, и температура держится ровнее. Реле подбирают с запасом по току нагревателя и ставят на радиатор. Для инерционного нагрева без частых переключений есть версия REX-C400 со встроенным реле на выходе.
Индикация и точность
На лицевой панели два светодиодных индикатора: PV показывает текущую температуру, SV заданную. Кнопка SET открывает параметры, кнопками сдвига разряда, «вниз» и «вверх» выставляют уставку, светодиоды показывают включение выхода, работу автонастройки AT и срабатывание сигнализации. Точность измерения 0.5%, от диапазона 400 °C это 2 °C.
Подключение
Питание, датчик и вход твердотельного реле подключают к винтовым клеммам на задней стенке по схеме на корпусе прибора. Тип датчика должен совпадать с типом входа регулятора. Провод датчика прокладывают отдельно от силовых кабелей. Все подключения выполняют при отключённой сети.
Применение
Регулятор управляет нагревом печей и сушильных камер, плит термопрессов, экструдеров, паяльных столов и коптилен.
