ПІД терморегулятор REX-C400 з релейним виходом для керування нагрівачами. Він тримає задану температуру в діапазоні 0...400 °С, живиться від мережі 220 В і вбудовується в щит або панель обладнання. Корпус 96x48x112 мм, номінальна потужність 10 Вт.
Як працює ПІД-регулювання
Простий термостат вмикає нагрів нижче порогу і вимикає вище, тому температура постійно коливається навколо заданої. ПІД терморегулятор враховує одразу три речі: наскільки температура відрізняється від заданої, як довго тримається це відхилення і з якою швидкістю змінюється температура. Завдяки цьому нагрів плавно знижується при підході до заданої точки, температура менше перелітає її і тримається рівніше.
Релейний вихід
На виході стоїть вбудоване електромагнітне реле: воно замикає і розмикає коло навантаження контактами. Такий вихід зручний, коли потрібно напряму керувати нагрівачем або котушкою контактора без додаткового твердотільного реле. Контакти реле мають механічний ресурс, тому релейну версію обирають для систем з інерційним нагрівом, де часте перемикання не потрібне. Для швидкого безшумного перемикання існує версія REX-C400 з виходом SSR під твердотільне реле.
Індикація і датчик

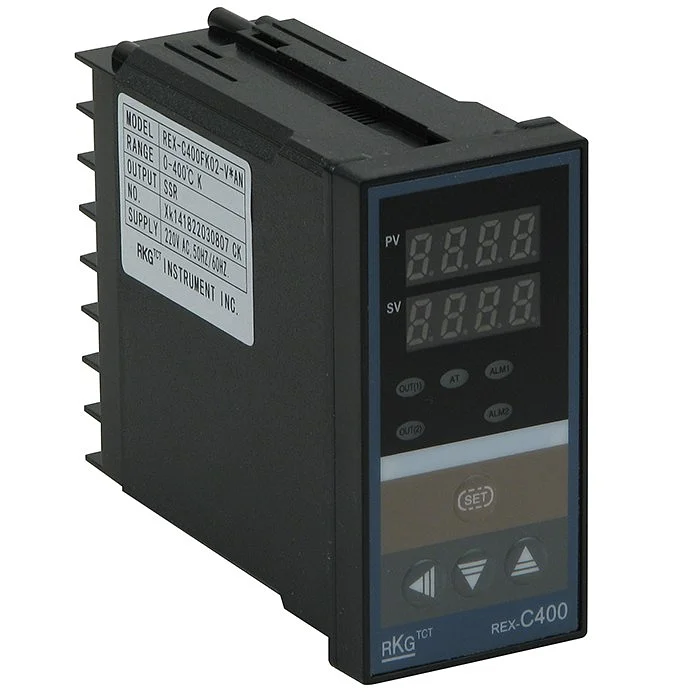

На передній панелі два світлодіодні індикатори: PV показує поточну температуру, SV задану, а кнопками під ними виставляють уставку і параметри. Точність вимірювання 0.5%, від діапазону 400 °С це 2 °С. Температура відображається в градусах Цельсія.
Підключення

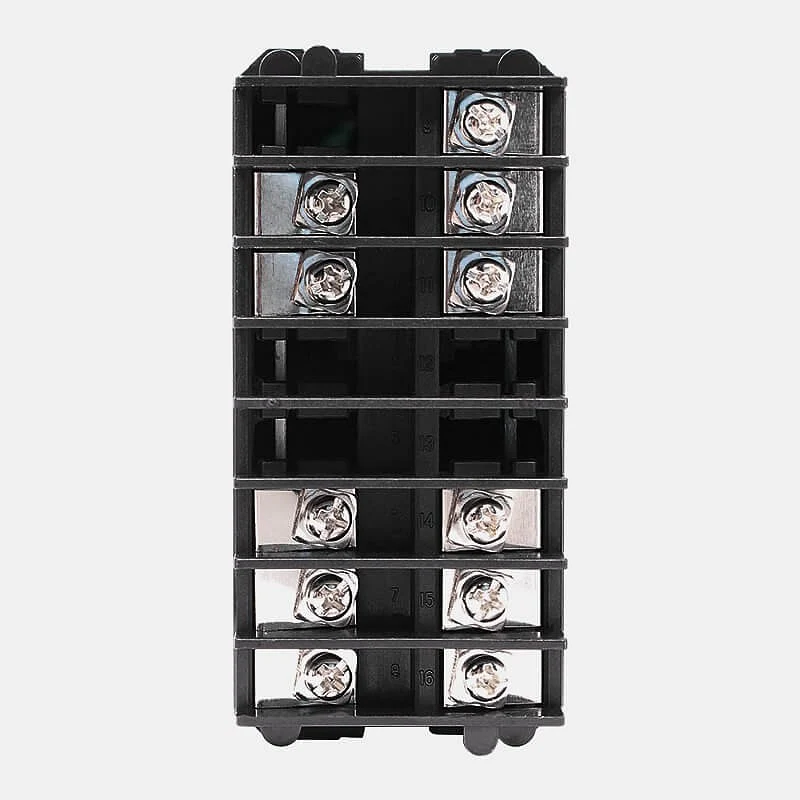

Живлення, датчик і навантаження підключаються до гвинтових клем на задній стінці корпусу. Тип датчика повинен збігатися з типом входу регулятора. Перед підключенням звірте схему клем з маркуванням на корпусі приладу і підберіть навантаження так, щоб струм не перевищував допустимий для контактів реле. Потужний нагрівач підключайте через контактор, а котушку контактора живіть від виходу регулятора.
